Spring Cloudでマイクロサービスを構成する(1):イントロ編

Last updated at Posted at 2020-09-29

久しぶりの投稿となりました。

しばらくSpring界隈から離れていましたが、ここ数年でいろいろなプロダクトの変遷があったようなので、
今回からSpring Cloudファミリーのプロダクトとdockerを使ったシンプルなマイクロサービス構成を紹介していきます。

概要

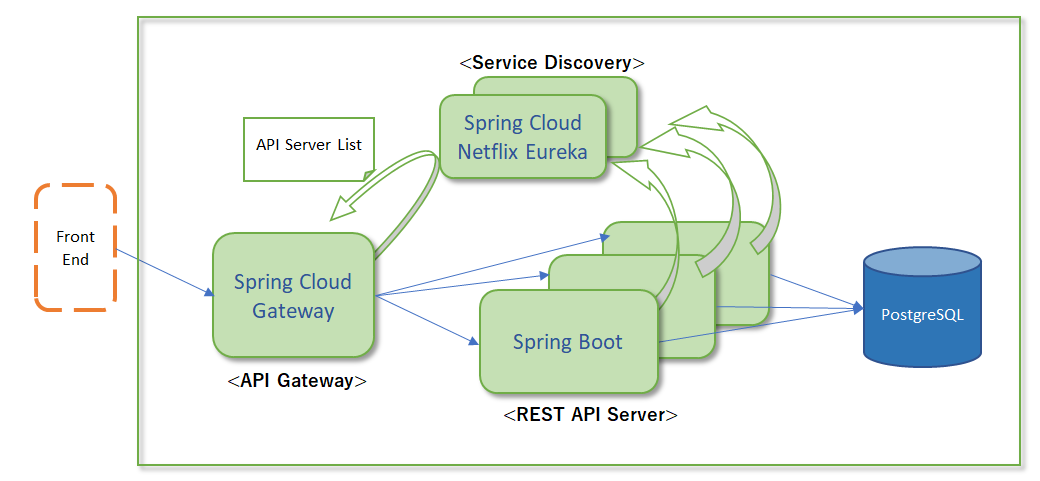

このシリーズでは図のような構成でサービスを立て、そこから少しずつテーマを設けて掘り下げていきたいと思います。

  • REST API Server
    • DBにアクセスしてJSONベースのやり取りをするREST APIを提供する。
    • 同じAPIを負荷分散のために複数インスタンス用意する。
  • Service Discovery
    • APIのインスタンス情報(ホスト、ポート番号など)を保持し、クライアントにリストを提供する。
    • 冗長構成をとる。
  • API Gateway
    • APIに対してリバースプロキシとなるサービス。
    • Service DiscoveryからSerivce Listを取得し、アルゴリズムに応じて負荷分散をしてAPIへアクセスする。
    • 認証関連、ルーティング(リクエストパスとサービスの関係解決)、フィルタリング、アクセス流量制御など、APIに持ち込みたくない共通の関心事を解決するモノ。

環境

以下が動く環境を前提とします。

  • docker & docker-compose
  • JDK11
  • なんらかのエディタ、IDE

WindowsだとDocker Desktop for Windows & Ubuntu 20.04 on WSL2とか
MacだとDocker desktop for Mac とかで動くはずです。
ここではセットアップの手順は省きますので、他の記事を参考にセットアップしてください。

<補足>
私はDocker Desktop for Windows とWLS2の連携がいまいち調子が悪く、
以下の記事を参考に「Docker Desktop for Windows」をインストールせずにWSL2&Ubuntu2.0の環境を使っています。

Install Docker on Ubuntu 18.04 on WSL2

docker-composeを利用してDBと管理Webツールをセットアップする

まずはAPIが使用するDB(PostgreSQL)とDB用の管理Webをセットアップします。
便利な世の中なので、docker-composeを使って、さくっとセットアップできちゃいます。

下記のフォルダ構成を作成し、docker-compose.yml と DB初期データ作成のSQLを配置します。

spring-msa
 ├── docker-compose.yml
 └── db
     └── init
          ├── 01_create_table.sql
          └── 02_insert_data.sql
docker-compose.yml
version: '3'

volumes:
  pgdata:

networks:
  default:

services:
  db:
    image: postgres
    container_name: db
    ports:
      - 5432:5432
    environment:
      - POSTGRES_DB=${DB_NAME:-db}
      - POSTGRES_USER=${DB_USER:-postgres}
      - POSTGRES_PASSWORD=${DB_PASSWORD:-postgres}
    volumes:
      - pgdata:/var/lib/postgresql/data
      - ./db/init:/docker-entrypoint-initdb.d

  adminer:
    image: michalhosna/adminer
    container_name: adminer
    ports:
      - 8000:8080
    restart: always
    depends_on:
      - db
    environment:
      # specify service name of PostgreSQL to ADMINER_SERVER
      - ADMINER_SERVER=db
      - ADMINER_DRIVER=pgsql
      - ADMINER_DB=${DB_NAME:-db}
      - ADMINER_USERNAME=${DB_USER:-postgres}
      - ADMINER_PASSWORD=${DB_PASSWORD:-postgres}
      - ADMINER_NAME=ADMINER for PostgreSQL DB
## uncommnet to enable auto-login
#      - ADMINER_AUTOLOGIN=1

postgresは公式イメージを使っています。

dockerのVolume機能を使ってローカルのディレクトリ(今回はdb/init)を /docker-entrypoint-initdb.d ディレクトリにbindし、その中にprefixとして連番のついたSQLファイルを配置しておくと、DBの初回起動時に自動実行してくれます。(PostgreSQLの公式Dockerイメージの機能)
便利ですねー。

adminerはDBメンテツールでWeb上でPostgreSQLのデータを参照、編集ができる便利なやつです。
DBへの接続情報を自動設定(初期表示)してくれるようにカスタマイズされたイメージがありましたので、使わせてもらいます。

※DB名やDBユーザ、パスワードはホスト側の環境変数で上書きできるようにしていますが、あまり気にしなくて良いでしょう

さて、DBをセットアップするためのSQLを用意しましょう。

ここではaccountテーブルをcreateして3行の初期データをinsertします。

db/init/01_create_table.sql
CREATE TABLE account (
    id bigserial,
    uname VARCHAR(30),
    token  VARCHAR(100),
    created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
    updated_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP
);
db/init/02_insert_data.sql
INSERT INTO account (uname, token) VALUES ('sato', 'AAAA');
INSERT INTO account (uname, token) VALUES ('yamada', 'BBBB');
INSERT INTO account (uname, token) VALUES ('suzuki', 'CCCC');

さてここまできたらdocker-compose.ymlのあるディレクトリで以下を実行し、PostgreSQLとAdminerを起動します。

(サービスを指定して起動する場合)
$ docker-compose up -d db adminer

(全サービスを一気に起動する場合)
$ docker-compose up -d

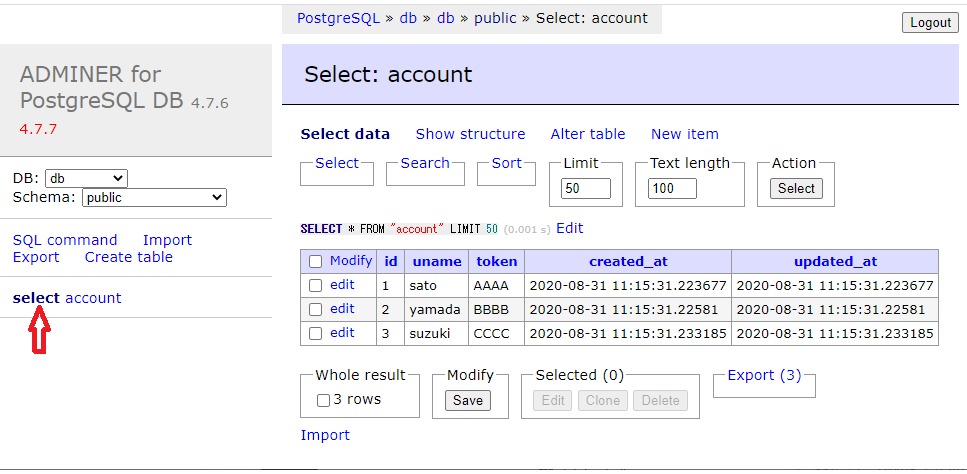

では、Webブラウザで http://localhost:8000 にアクセスしてみましょう。
Adminerのログイン画面が出るはずです。
ログインして、accout テーブルとデータが3行入っているのが確認できればOKです。


確認が終わったら一応、コンテナを止めて破棄しておきましょう。

(個別にサービスを指定してコンテナを停止する場合)
$ docker-compose stop db adminer
(起動中のすべてのコンテナを止めて、ネットワークを含めて破棄する場合)
$ docker-compose down

作ったDBの内容も一緒に破棄する場合は、Volumeも破棄する「-v」を付けます。

$ docker-compose down -v

次回予告

今回はDBのセットアップだけでしたが、次回はDBをCRUD操作するREST APIをSpring Bootでさらっと作りたいと思います。

ではでは。
