Draw.ioでも数式を書きたい

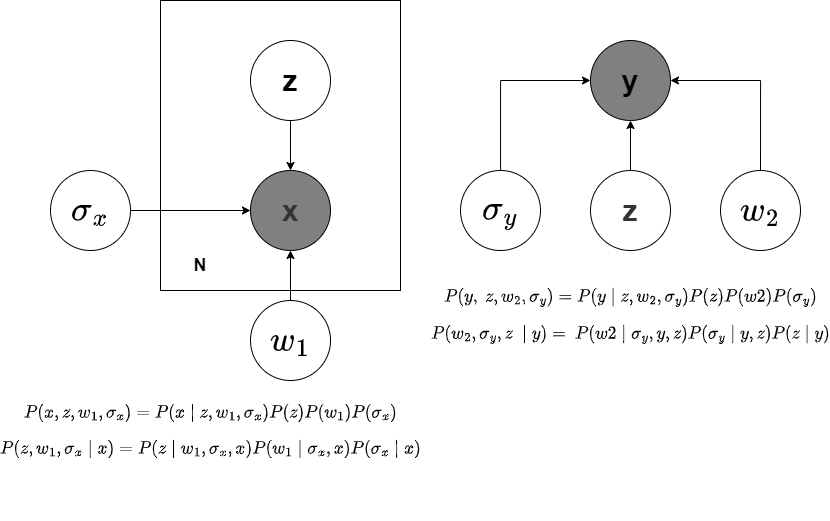

グラフィカルモデルを綺麗に書きたくてなにかいい方法はないものかと。とりあえず、draw.ioは普段から使うのでひとまずそれを使ってみることにした。モデルを書いたらそりゃ文字も入れたくなるわけで。でも、デフォルトでは数式の入力はできなかったのでちょっとした共有。
イコールの位置を揃えられなかったので誰か教えてください。
2023/03/16 追記
LaTexの書き方を使用するとうまくいきます。\begin{eqnarray} \begin{eqnarray} でくくれば改行もできるし、イコールもそろえられます。
$$
\begin{eqnarray}
y & = & x + 1 \\
z & = & y + 2
\end{eqnarray}
$$
設定
タブにある拡張 > 数式組版をクリックする。準備はこれだけ。
書き方
書き方はいくつかあって、
- バッククォートでくくる→AsciiMath
-
$$でくくる→LaTeX -
\(と\)でくくる→Inline LaTeX
の三種類がある。それぞれの違いをあまり意識したことがないので、その時々で適当に使ってしまってる。
おまけ
AsciiMathを使用時に、LaTexと同じノリで $y_{new}$ を y_{new} と書くと、$y_{\ne w}$ となってしまう。こんなときは文字をダブルクォーテートでくくるとうまく表示できる。つまりはこう y_{"new"}。
