出木杉君演算子 inside

出木杉君演算子 inside

石谷 @PEZY Computing です。SystemVerilog Advent Calendar 2020 と言うことで、inside 演算子の紹介をしたいと思います。

inside 演算子とは

inside 演算子は SystemVerilog で導入された演算子です。LRM 上は Set membership operator として説明されています。
出木杉君と言っても過言ではないぐ便利な演算子で、以下の3つの機能を有しています。

  • 複数個の比較値との比較
  • 範囲の比較
  • ワイルドカード比較

では、サンプルコードとともに、これらの機能を紹介していきます。
なお、サンプルコードは GitHub 上のリポジトリに置いてあります。

複数個の比較値との比較

「比較値が複数あり、どれかに一致するか」を調べる場合、従来の Verilog では、

is_matched = (v == 0) || (v == 1) || (v == 2);

のように書く必要があります。inside 演算子を使うと、これらを纏めることができて、

is_matched = v inside {0, 1, 2};

のように書くことができます。また、{} の中に配列を指定することもできて、

int valid_values[3] = '{0, 1, 2};
is_matched = v inside {valid_values};

と書くこともできます。

  • 注意
    • Synopsys 社の Design Compiler は、上記の比較要素を配列に詰める方法をサポートしていないようです。

以下のサンプルコードを Vivado 合成すると、

module sample_1 (
  input   var [1:0] i_d,
  input   var [1:0] i_a,
  input   var [1:0] i_b,
  input   var [1:0] i_c,
  output  var       o_matched
);
  always_comb begin
    o_matched = i_d inside {i_a, i_b, i_c};
  end
endmodule

以下のようになります。想像通り、3個の == の出力の OR になりました。

sample_1

範囲の比較

inside 演算子は出木杉君なので、範囲の比較もすることができます。
min <= v <= max のような比較を行う場合、Verilog では、

in_range = (v >= 4) && (v <= 7);

のように書く必要があります。inside 演算子では {} の中に [min:max] のように値域を指定することができて、

in_range = v inside {[4:7]};

のように書くことができます。[min:max]min/max は定数だけではなく、変数 (信号) を指定することもできて、

int min = 4;
int max = 7;
in_range = v inside {[min:max]};

と書くこともできます。
また、$: の左側に置くと inside の左辺値の最小値、右側に置くと最大値を表します。以下のような場合は、

bit [2:0] a;
range_0_to_3 = a inside {[$:3]};
range_4_to_7 = a inside {[4:$]};

a inside {[0:3]} および a inside {[4:7]} と等価になります。

範囲比較の場合も合成してみましょう。以下のサンプルコードを合成してみると、

module sample_2 (
  input   var [1:0] i_d,
  input   var [1:0] i_min,
  input   var [1:0] i_max,
  output  var [3:0] o_in_range
);
  always_comb begin
    o_in_range[0] = i_d inside {[i_min:i_max]};
    o_in_range[1] = i_d inside {[    $:i_max]};
    o_in_range[2] = i_d inside {[i_min:    $]};
    o_in_range[3] = i_d inside {[    $:    $]};
  end
endmodule

案の定な結果になります。

sample_2

ワイルドカード比較

{} の中の値の ?/x/z は don't care として扱われ、ワイルドカードとして振舞います。有能ですね。
例えば、以下のような場合、

bit [3:0] v;
bit       is_matched;
is_matched = v inside {4'b1?0?};

v4'b1000/4'b1001/4'b1100/4'b1101 の場合に、is_matched1 になります。それ以外では、0 です。

では、さっそく Vivado に食わせてみましょう。

module samaple_3 (
  input   var [3:0] i_d,
  output  var       o_matched
);
  always_comb begin
    o_matched = i_d inside {4'b1?0?};
  end
endmodule

ワルドカードを使った場合も合成可能で、以下のような結果になりました。
なるほど、マスクをかけてから、比較するのですか。

sample_3

補足

SystemVerilog では、右辺値にワイルドカードを取れる演算子として ==?!=? (Wildcard equality operators) が追加されています。inside 演算子における整数値の比較は ==? を使って行われています。

合わせ技

上述の3つを、1つの {} の中に入れることもできます。超絶便利ですね。
合わせ技の場合も合成可能です。

module sample_4 (
  input   var [3:0] i_d,
  input   var [3:0] i_a,
  input   var [3:0] i_b,
  input   var [3:0] i_min,
  input   var [3:0] i_max,
  output  var       o_result
);
  always_comb begin
    o_result  = i_d inside {i_a, i_b, [i_min:i_max], 4'b11??};
  end
endmodule

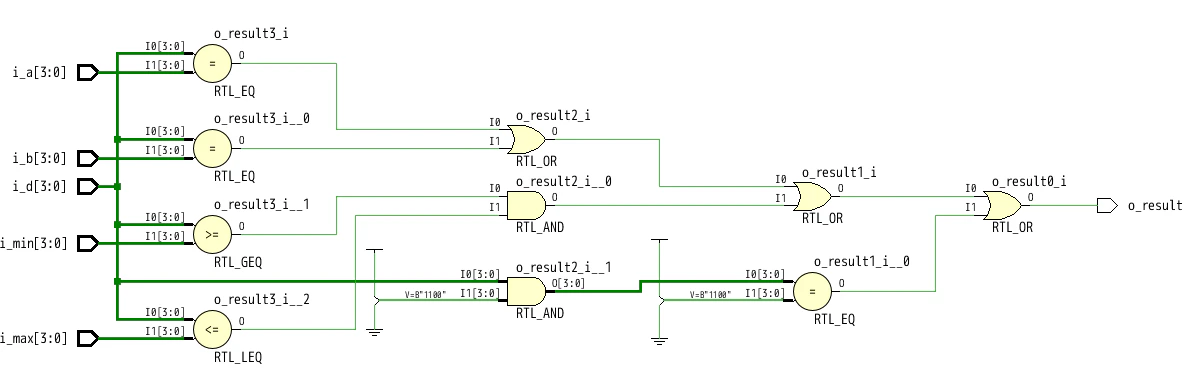

それぞれの結果の OR が最終結果になります。予想通りですね。

sample_4

注意事項

inside 演算の結果を否定 (!) する場合は注意が必要ですつ。
inside 演算子は、論理否定演算子より結合度が低いので、

result = !v inside {0, 1};

のように書くと、

result = (!v) inside {0, 1};

のようになり、v! を適用した結果に inside 演算子が適用されてしまいます。
なので、このような場合は、() で囲ってあげましょう。

result = !(v inside {0, 1});

最後に

inside 演算子がいかに出木杉君かをご理解いただけたかと思います。論理合成可能な演算子なので、どんどん使っていきましょう。
(ただし Quartus ユーザーは除く。)
