CloudWatch Syntheticsによる内部ネットワークのURL死活監視

Posted at 2021-03-17

はじめに

アプリケーションのエンドポイントやURLの監視をCloudWatch Syntheticsで行うことができるそうです。

CloudWatch Syntheticsとは何ぞやについて以下の公式ブログを参照して下さい。
https://aws.amazon.com/jp/blogs/aws/new-use-cloudwatch-synthetics-to-monitor-sites-api-endpoints-web-workflows-and-more/

外部と通信できないクローズドな環境における、CloudWatch Syntheticsでの監視方法について様々な記事を漁ってみたのですが、あまり無いようだったので備忘録として残してみます。

システム構成図

以下のよう構成で実現したいと思います。
今回は飽くまで動作検証という立ち位置です。

参考URL
https://aws.amazon.com/jp/blogs/mt/monitor-your-private-endpoints-using-cloudwatch-synthetics/
https://docs.aws.amazon.com/AmazonCloudWatch/latest/monitoring/CloudWatch_Synthetics_Canaries_VPC.html#CloudWatch_Synthetics_Canaries_VPC_troubleshoot

構築手順

Canary実行ログ保存用のS3バケットを作成する
プライベートサブネットの作成
VPCエンドポイント(S3,monitor)用セキュリティグループの作成
VPCエンドポイント(S3,monitor)の作成
EC2インスタンス(Webサーバ用)の作成
IAMポリシー、ロールの作成

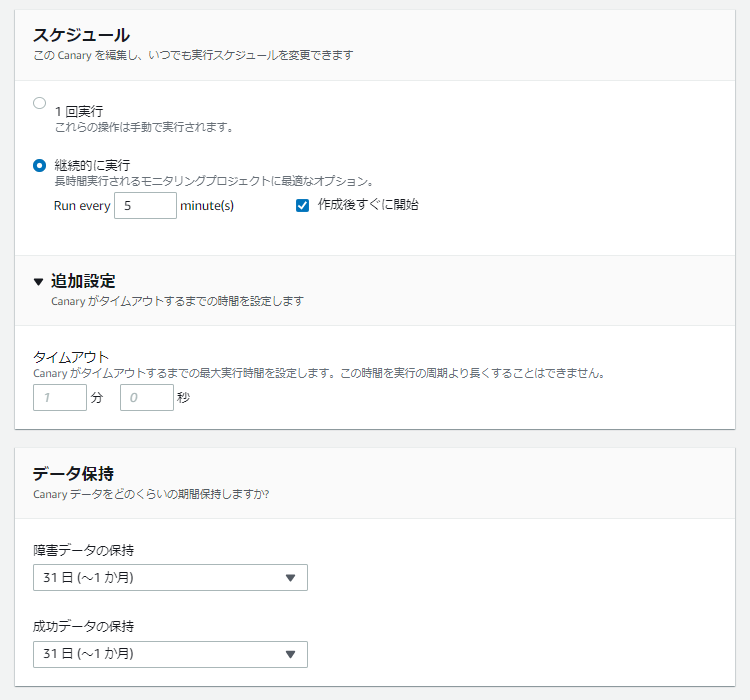

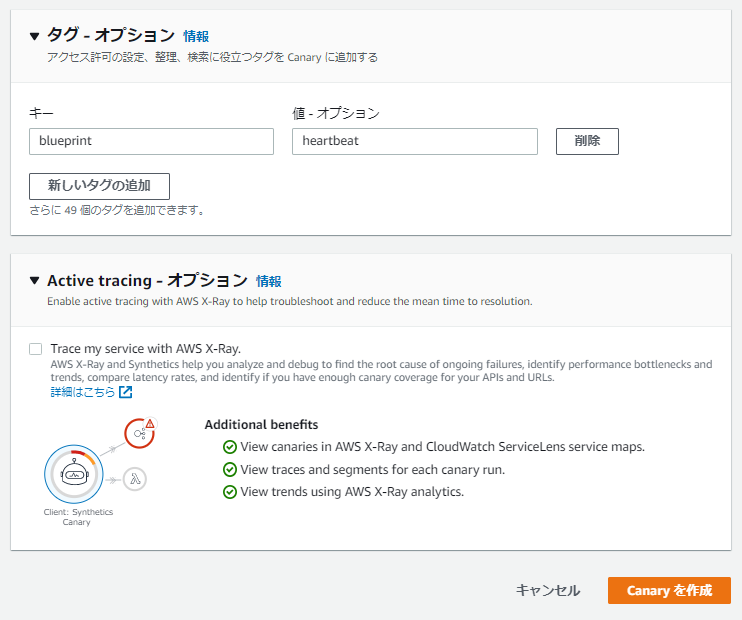

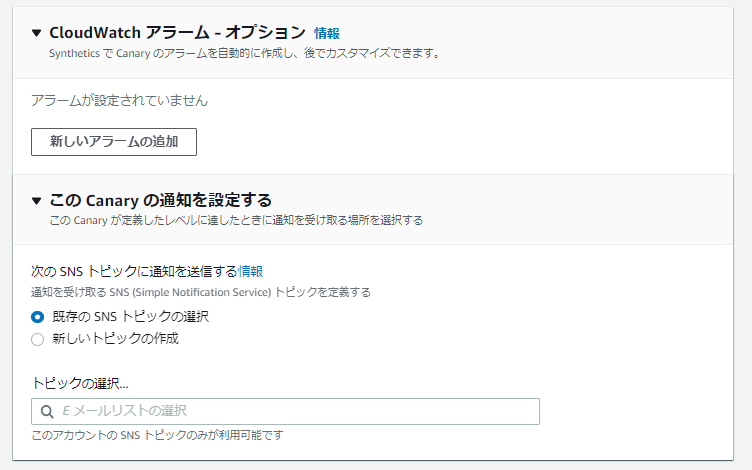

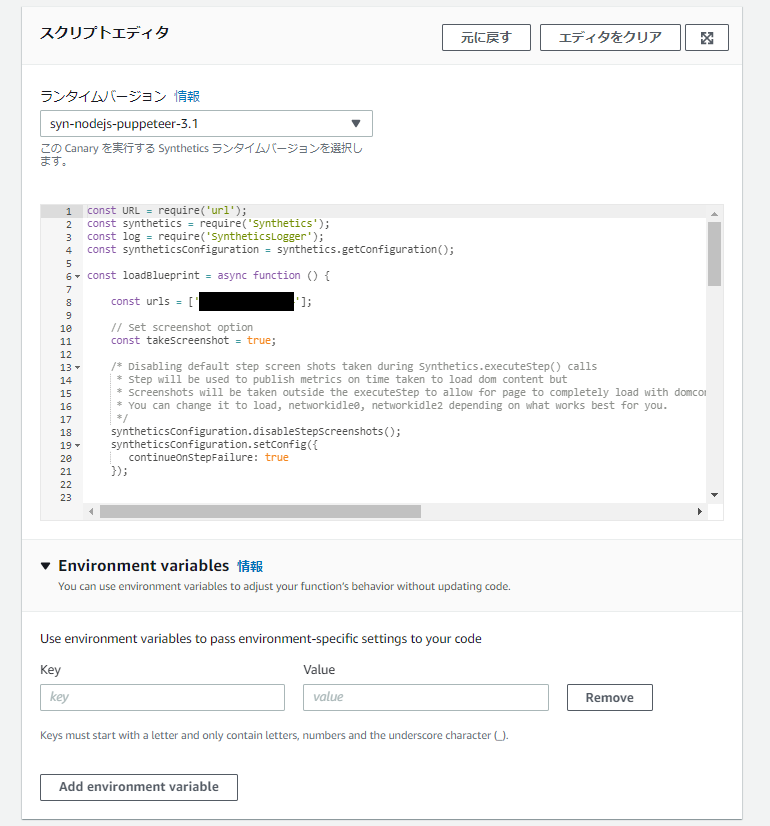

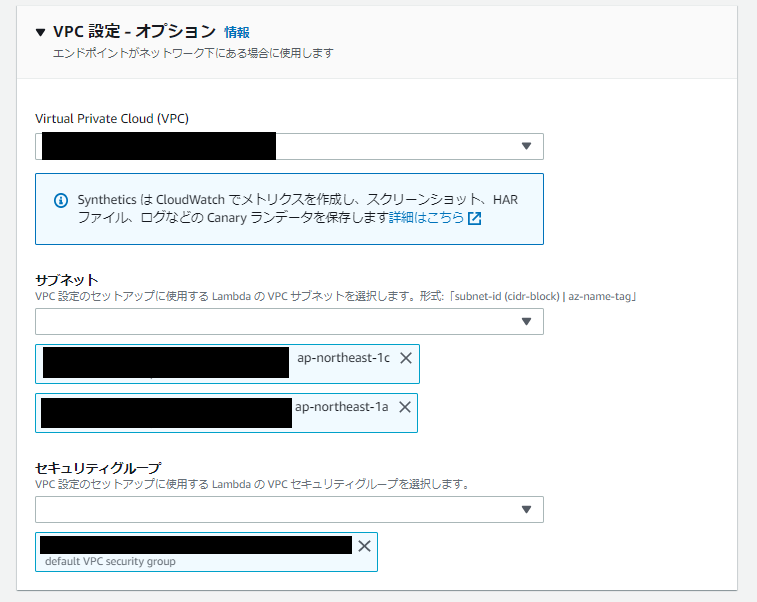

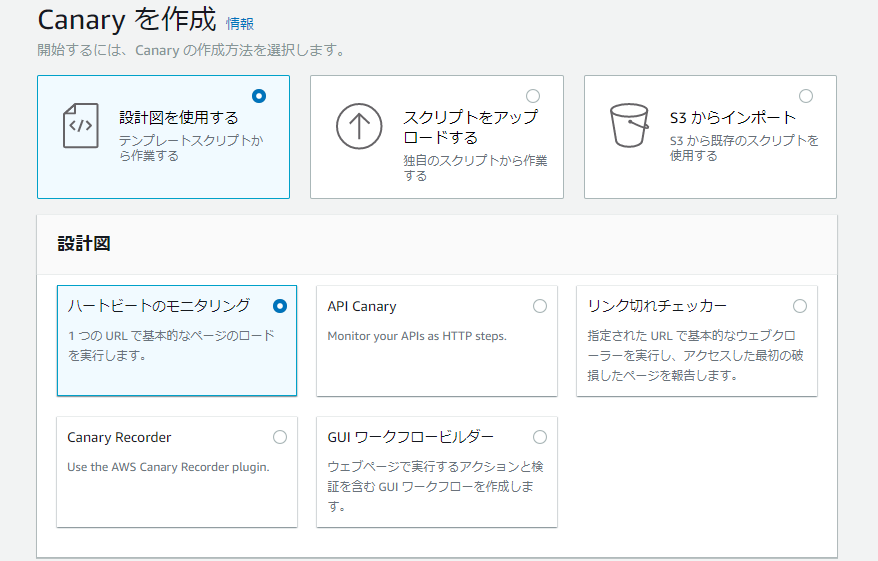

Syntheticsの設定

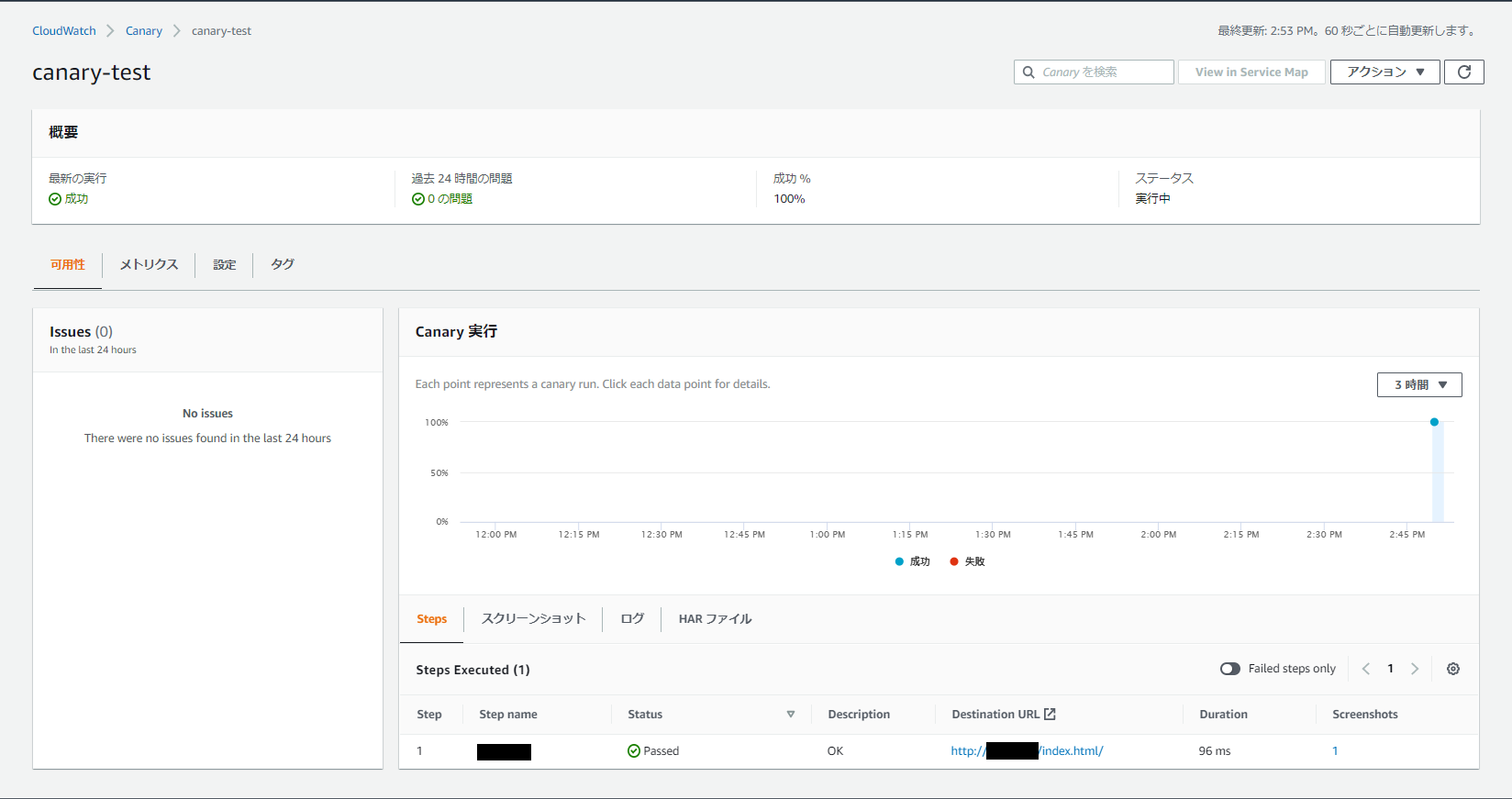

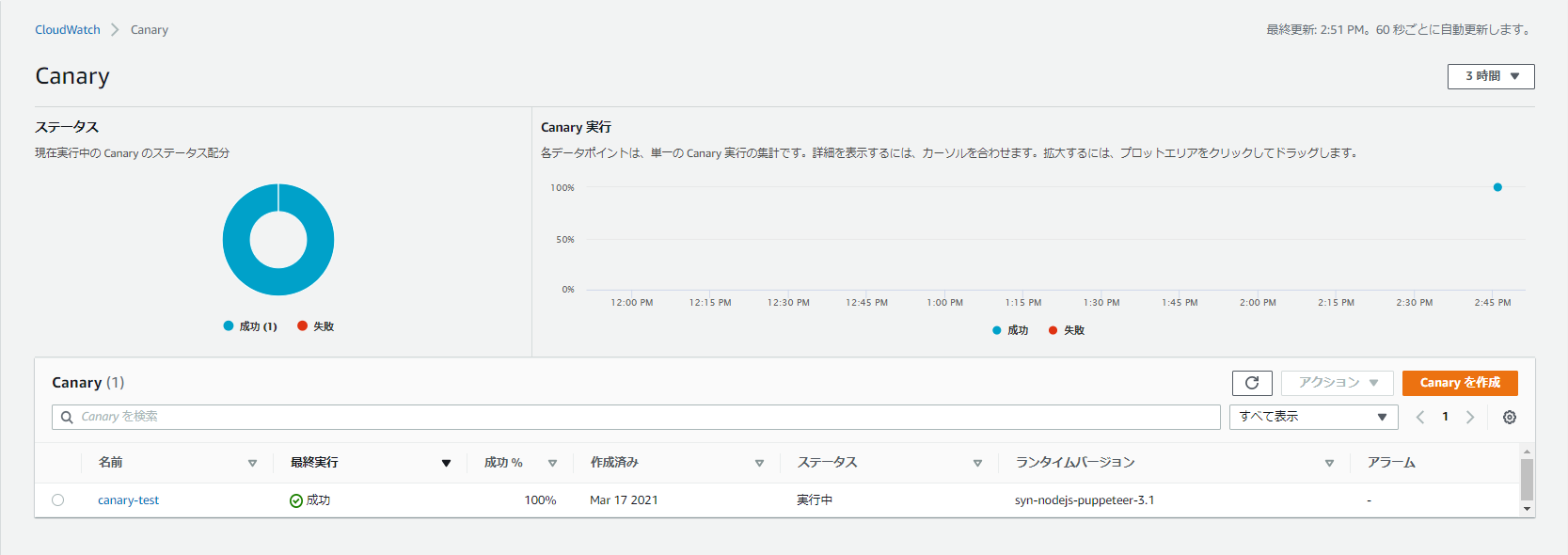

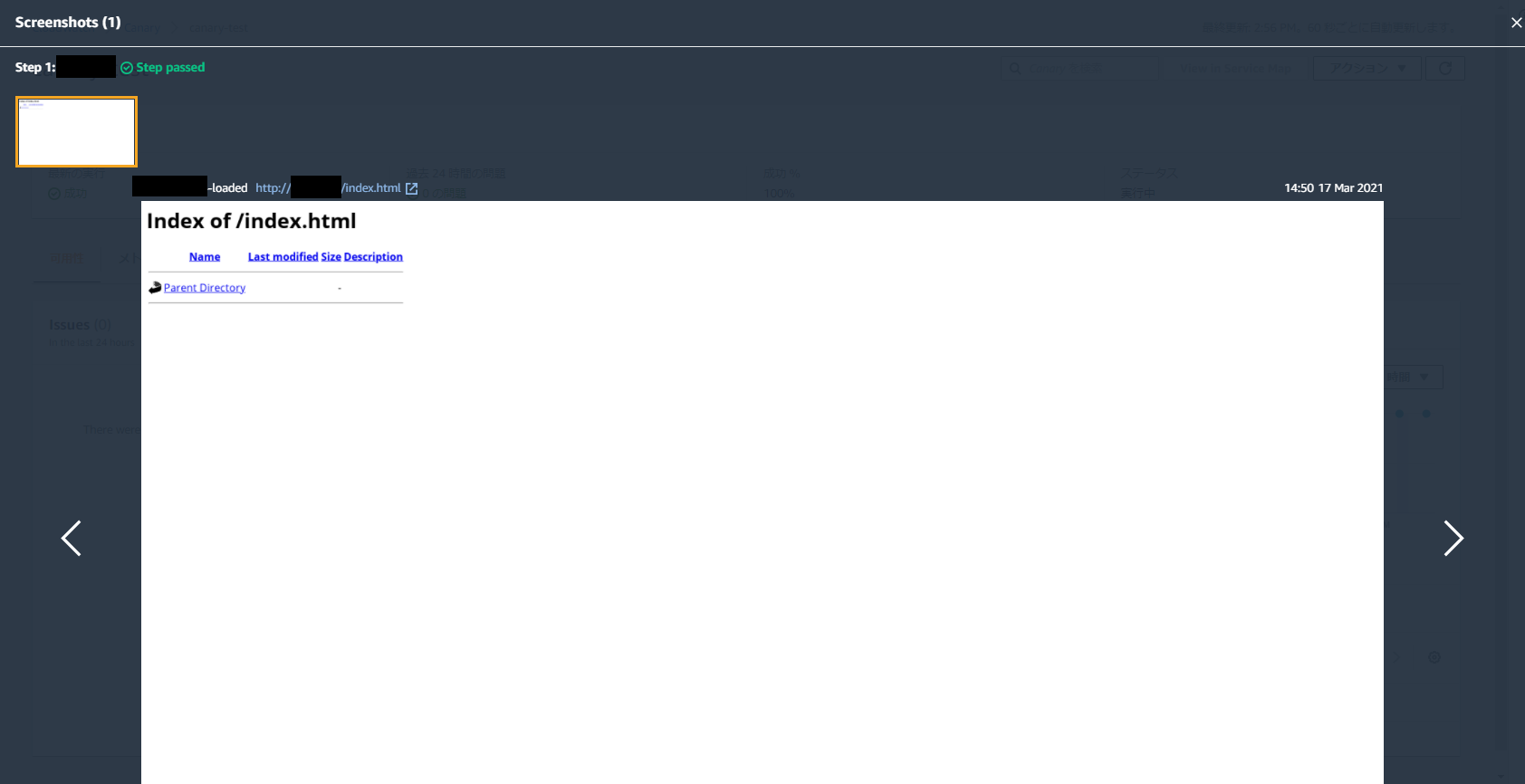

動作確認

1. Canary実行ログ保存用のS3バケットを作成する

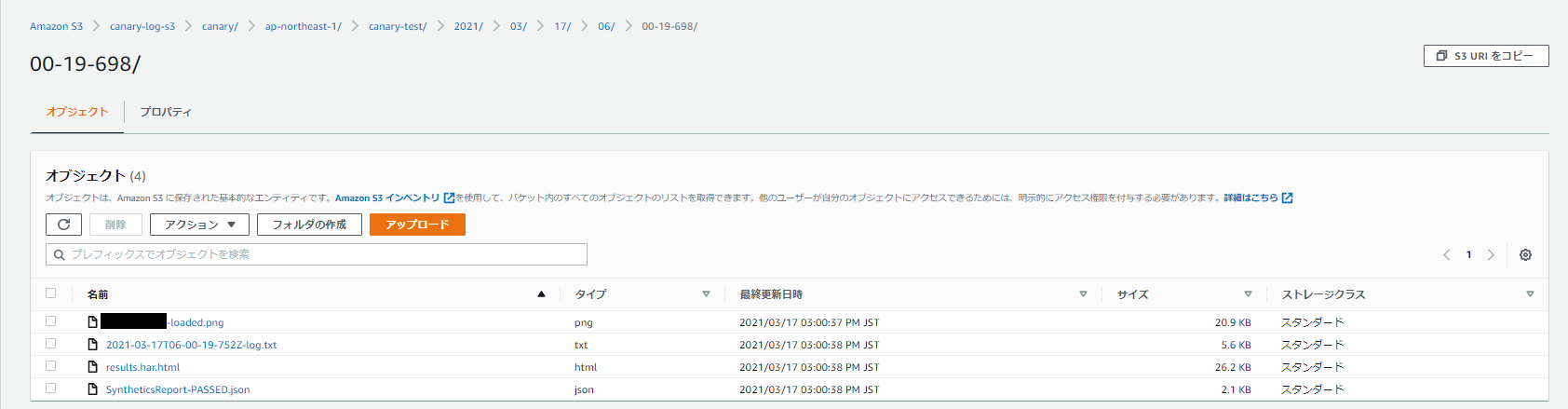

Canary実行ログはS3に保存することができます。
バケット名やバージョニング等については適宜、要件に沿うように変更して下さい。

設定項目	設定値	備考
リージョン	ap-northeast-1	Canaryと同じリージョンを選択すること
パブリックアクセスをすべてブロック	ON

アクセスポリシーに関しては以下を設定します。
bucketnameとVPCIDについては適宜修正して下さい。

アクセスポリシー

{
    "Version": "2012-10-17",
    "Id": "Policy1585781604328",
    "Statement": [
        {
            "Sid": "Stmt1585781599291",
            "Effect": "Allow",
            "Principal": "*",
            "Action": "s3:GetObject",
            "Resource": [
                "arn:aws:s3:::<bucketname>",
                "arn:aws:s3:::<bucketname>/*"
            ],
            "Condition": {
                "StringEquals": {
                    "aws:sourceVpc": "<VPCID>"
                }
            }
        }
    ]
}

2. プライベートサブネットの作成

特別な設定はしないので、こちらは割愛します。
新規に作成するなり、流用するなりでOKです。

なお、Canary（Lambda）やVPCエンドポイントも同じプライベートサブネットを利用する(＝プライベートIPアドレスを消費する)ので、それらを考慮したアドレスレンジで作成して下さい。

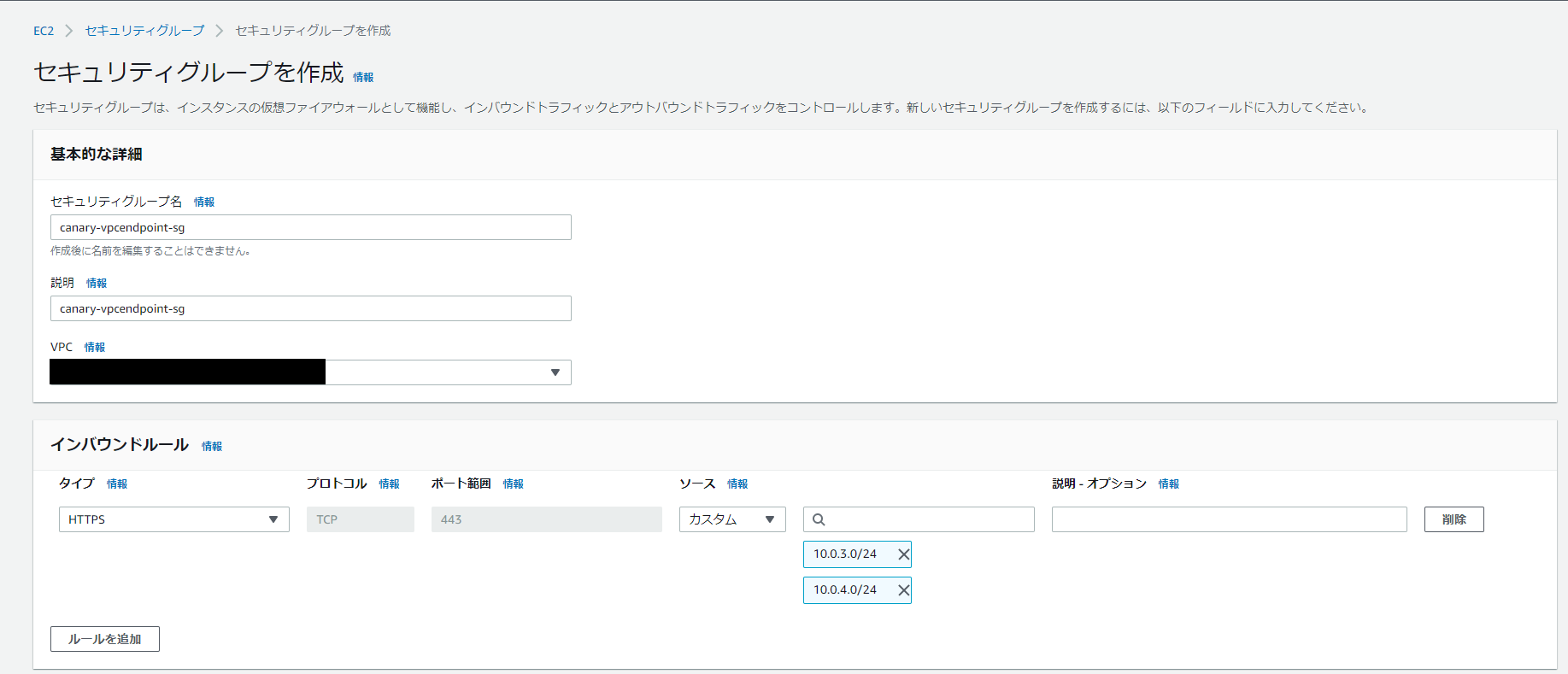

3. VPCエンドポイント(S3,monitor)用セキュリティグループの作成

VPCエンドポイント用のセキュリティグループを事前に用意しておきます。

HTTPSの443ポートを開けましょう。
ソースIPの開け方はできるだけ絞った方が良いと思います。
（私の環境では10.0.3.0/24と10.0.4.0/24がプライベートネットワークのアドレスです）

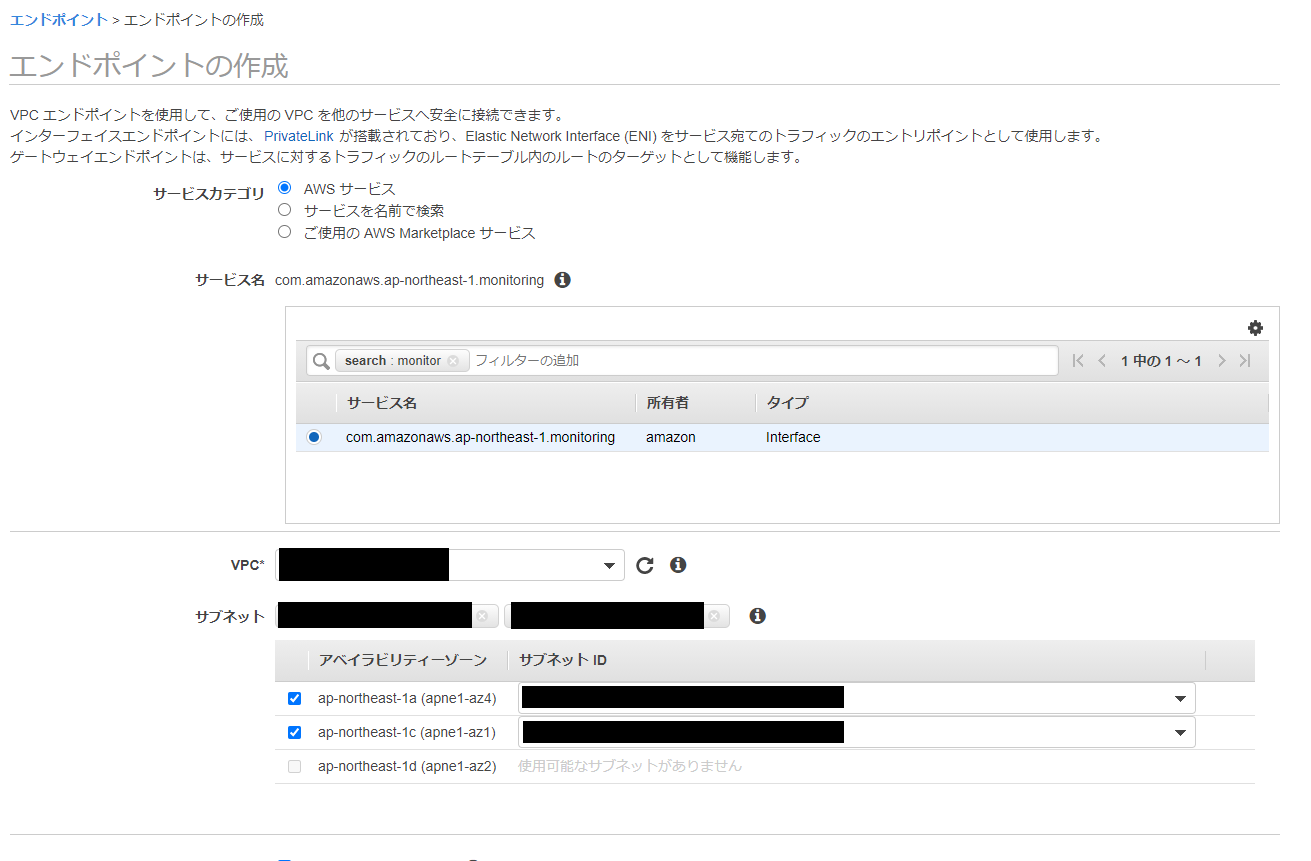

4. VPCエンドポイント(S3,monitor)の作成

今回はインターネット接続が無い環境の為、VPCエンドポイントを経由してS3やmonitorのサービスを利用します。
以下の手順に従って、それぞれのVPCエンドポイントを作成して下さい。

なお、Interface型のVPCエンドポイントはお金がかかっちゃうので注意して下さい。

ルートテーブルはプライベートサブネット用のルートテーブルを選択します。

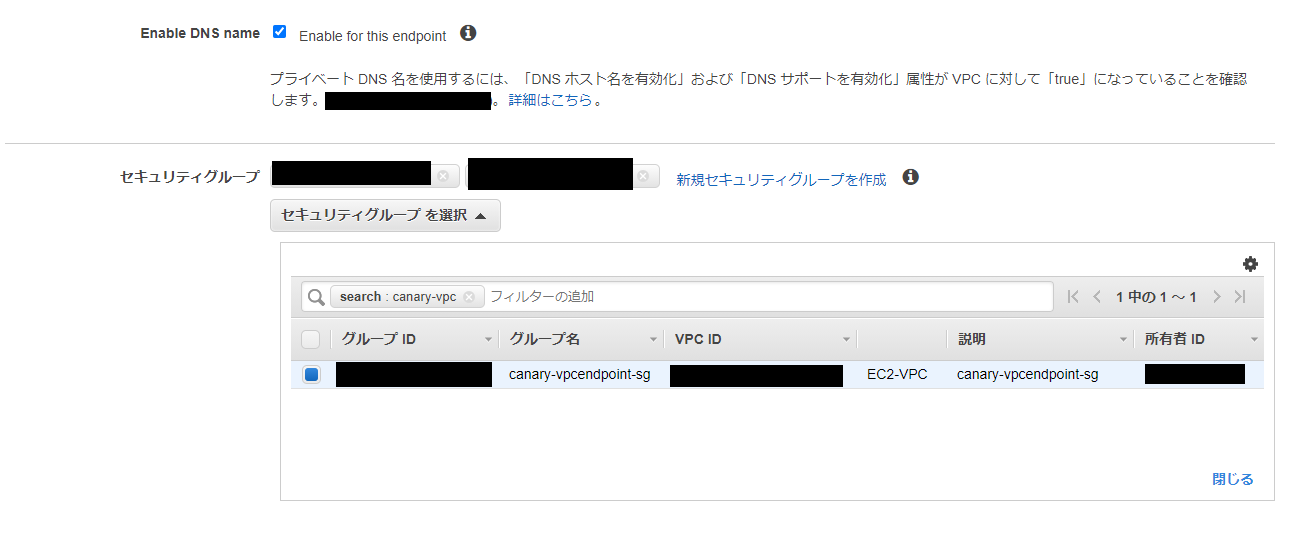

プライベートDNS名を利用する場合はチェックを入れて下さい。
セキュリティグループには先程作成したものを指定します。

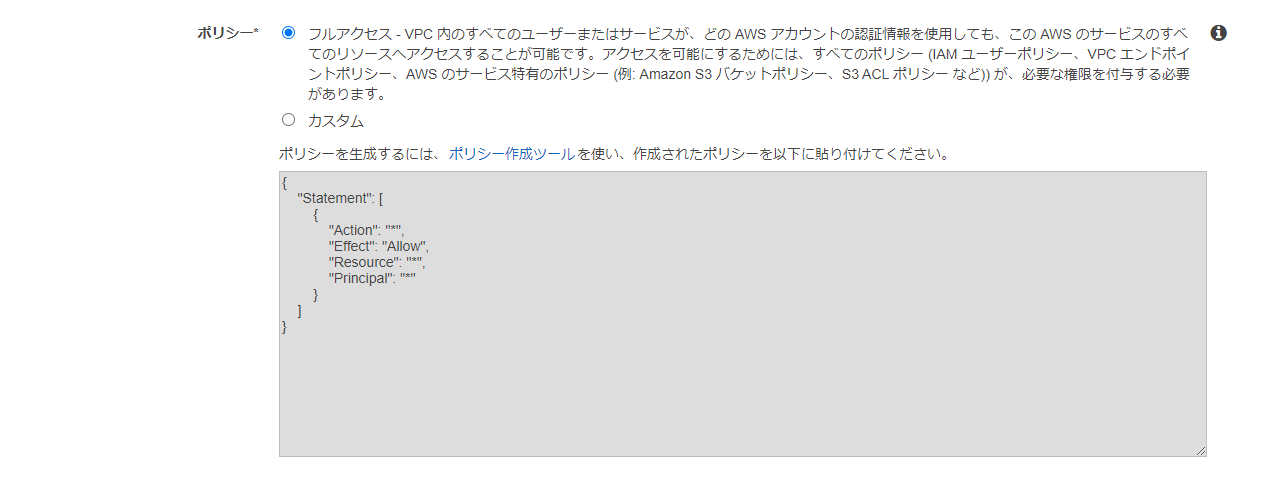

ポリシーはデフォルトのフルアクセスのままで。

それぞれのステータスが使用可能になるのを確認します。

5. EC2インスタンス(Webサーバ用)の作成

ここについても手順は割愛します。
わざわざサーバを起動せず、S3で静的webホスティングさせてSorryページを監視するとかでも検証としては大丈夫だと思います。

一つだけ注意点として、EC2に割り当てるセキュリティグループにはLambdaからのHTTP:80を許可してあげて下さい。

6. IAMポリシー、ロールの作成

Canaryの実態はLambdaとなっています。

Canaryの仕組みとしてLambdaからCloudWatchやS3へアクセスしますので、Lambdaに付与するアクセス権限を事前に作成しておきます。(何故かCanaryの設定画面からIAMロールを新規作成できなかったため)

以下のポリシーが付与されているIAMロールが作成できればOKです。

IAMポリシーその➀

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "s3:PutObject",
                "s3:GetBucketLocation"
            ],
            "Resource": [
                "*"
            ]
        },
        {
            "Effect": "Allow",
            "Action": [
                "logs:CreateLogStream",
                "logs:PutLogEvents",
                "logs:CreateLogGroup"
            ],
            "Resource": [
                "*"
            ]
        },
        {
            "Effect": "Allow",
            "Action": [
                "s3:ListAllMyBuckets"
            ],
            "Resource": [
                "*"
            ]
        },
        {
            "Effect": "Allow",
            "Resource": "*",
            "Action": "cloudwatch:PutMetricData",
            "Condition": {
                "StringEquals": {
                    "cloudwatch:namespace": "CloudWatchSynthetics"
                }
            }
        }
    ]
}

IAMポリシーその➁

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "logs:CreateLogGroup",
                "logs:CreateLogStream",
                "logs:PutLogEvents",
                "ec2:CreateNetworkInterface",
                "ec2:DescribeNetworkInterfaces",
                "ec2:DeleteNetworkInterface",
                "ec2:AssignPrivateIpAddresses",
                "ec2:UnassignPrivateIpAddresses"
            ],
            "Resource": "*"
        }
    ]
}
