LiveViewとthree.jsを使ってアニメーションを作ろう

このコラムはLiveViewを使って3Dアニメーションをする事を
目標にします
LiveViewを使って3Dアニメーションがなかったので自作しました

環境構築

$ git clone https://github.com/ymn-t-yamanashi/3js.git
$ cd 3js/three/assets
$ npm i
$ cd ../
$ mix deps.get
$ mix phx.server

下記のURLアクセス

http://localhost:4000/

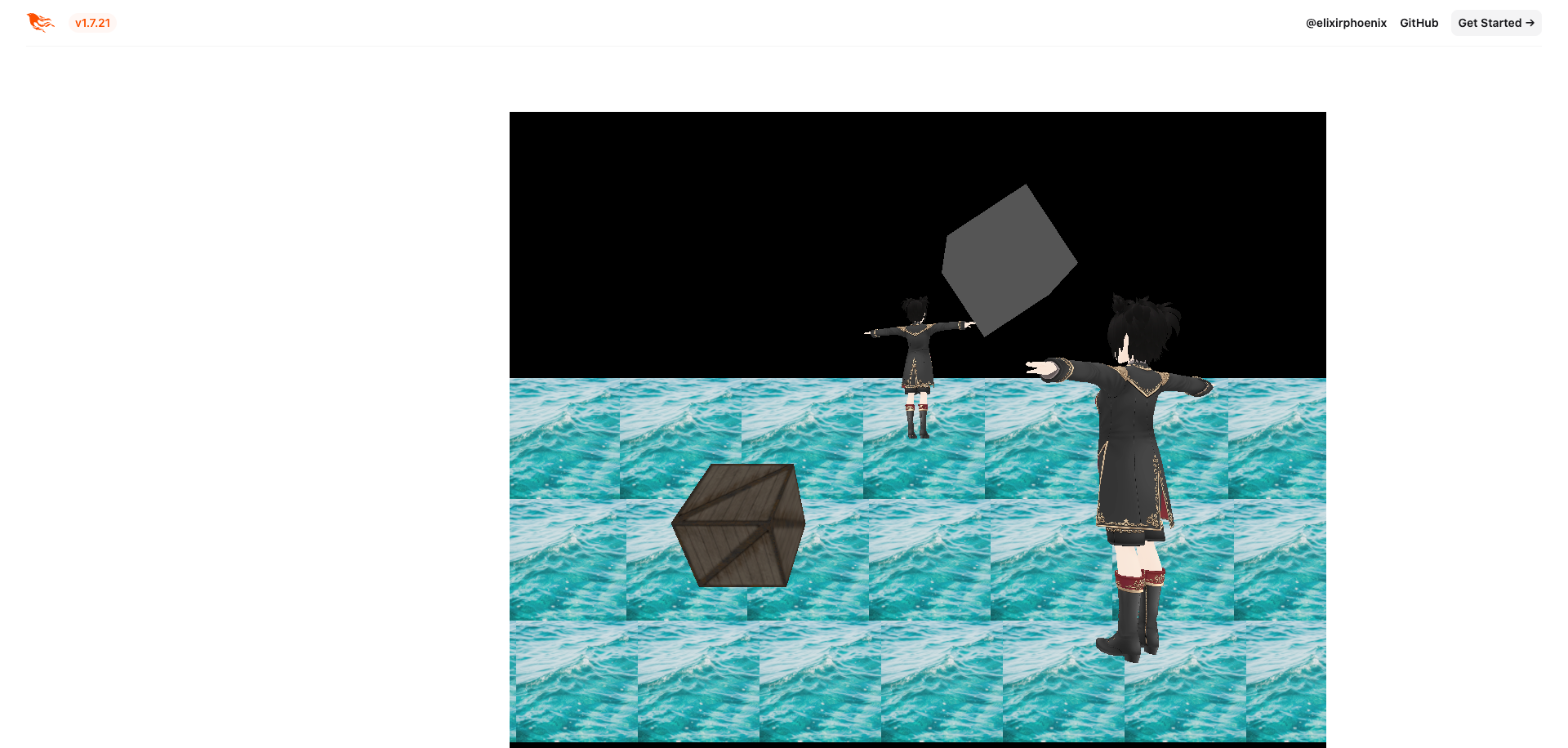

実行結果

ソースコード

defmodule ThreeWeb.CgLive.Index do
  use ThreeWeb, :live_view
  import ThreeWeb.Cg.CgHelper

  @impl true
  def mount(_params, _session, socket) do
    Process.send_after(self(), :update, 500)

    socket =
      socket
      |> assign(data: initialization_character_data())
      |> add_cube("cube", 1, 1, 1, "#555555")
      |> position("cube", 1, 2, 0)
      |> add_cube("cube1", 1, 1, 1, "#777777")
      |> position("cube1", -2, -1, 0)
      |> add_planes()
      |> load_texture("texture", "https://threejs.org/examples/textures/crate.gif")
      |> load_texture("t1", "images/t1.jpg")
      |> load_model("test", "images/test.vrm")
      |> load_model("test1", "images/test.vrm")

    {:ok, main(socket)}
  end

  @impl true
  def handle_info(:update, socket) do
    Process.send_after(self(), :update, 12)
    {:noreply, main(socket)}
  end

  def handle_event("load_model", %{"name" => "test", "status" => "completion"}, socket) do
    socket =
      socket
      |> position("test", 1, -1, 3)

    {:noreply, socket}
  end

  def handle_event("load_model", %{"name" => "test1", "status" => "completion"}, socket) do
    socket =
      socket
      |> position("test1", 0, 0, 0)

    {:noreply, socket}
  end

  def handle_event("load_texture", %{"name" => "texture", "status" => "completion"}, socket) do
    socket =
      socket
      |> set_texture("cube1", "texture")

    {:noreply, socket}
  end

  def handle_event("load_texture", %{"name" => "t1", "status" => "completion"}, socket) do
    socket =
      socket
      |> set_textures()

    {:noreply, socket}
  end

  defp initialization_character_data() do
    0
  end

  defp main(socket) do
    character_data = update(socket.assigns.data)
    # |> IO.inspect()

    socket
    |> rotation("cube1", character_data, 0, 0)
    |> rotation("cube", 0, 0, character_data)
    |> rotation("test", 0, character_data / 4, 0)
    |> rotation("test1", 0, -character_data * 6, 0)
    |> positions(-character_data)
    |> assign(data: character_data)
  end

  defp update(character_data) do
    character_data + 0.05
  end

  defp add_planes(socket) do
    Enum.reduce(1..1_000, socket, fn x, acc ->
      acc
      |> add_plane("bg_#{x}", 2, 2, "#666666")
      |> add_plane("bg_a#{x}", 2, 2, "#666666")
      |> add_plane("bg_b#{x}", 2, 2, "#666666")
    end)
  end

  defp set_textures(socket) do
    Enum.reduce(1..1_000, socket, fn x, acc ->
      set_texture(acc, "bg_#{x}", "t1")
      |> set_texture("bg_a#{x}", "t1")
      |> set_texture("bg_b#{x}", "t1")
    end)
  end

  defp positions(socket, add_x) do
    Enum.reduce(1..1_000, socket, fn x, acc ->
      position(acc, "bg_#{x}", -100 + x * 2 + add_x * 8, -4, -2)
      |> position("bg_a#{x}", -100 + x * 2 + add_x * 4, -2, -2)
      |> position("bg_b#{x}", -100 + x * 2 + add_x * 2, 0, -2)
    end)
  end
end

add_cube

キューブ（立方体）を追加する関数

add_cube(socket, name, x, y, z, color)

• socket: ソケット
• name: 3Dオブジェクトの名前 (文字列)
• x, y, z: 座標
• color: 色　例: "#555555"

rotation

3Dオブジェクトを回転する関数

rotation(socket, name, x, y, z)

• socket: ソケット
• name: 3Dオブジェクトの名前 (文字列)
• x, y, z: 回転させる数値

position

position(socket, name,　x, y, z)

3Dオブジェクトを位置を指定する関数

• socket: ソケット
• name: 3Dオブジェクトの名前 (文字列)
• x, y, z: オブジェクトを移動させたい座標の数値

load_model

3Dモデルをロードする関数

load_model(socket, name, file_name)

• socket: ソケット
• name: 3Dオブジェクトの名前 (文字列)
• file_name: ファイル名(vrm)

3Dモデルのロード完了するとhandle_eventが呼ばれます

handle_event("load_model", %{"name" => name, "status" => "completion"}, socket)

load_texture

テクスチャをロードする関数

load_model(socket, name, file_name)

• socket: ソケット
• name: オブジェクトの名前 (文字列)
• file_name: ファイル名(jpg)

テクスチャをロードがロード完了するとhandle_eventが呼ばれます

handle_event("load_texture", %{"name" => name, "status" => "completion"}, socket)

set_texture

テクスチャをオブジェクトに設定する関数

set_texture(socket, obj_name, texture_name)

• socket: ソケット
• obj_name: オブジェクトの名前 (文字列)
• texture_name: テクスチャ名 (文字列)

---

これらを使ってLiveViewでも3D表示できました
今はこのレベルですが、技術的にはLiveViewにthree.jsの機能を移植はできると思います

DevelopGameXというグループでElixirを使ったゲームを作る会を不定期で開催してます
