iPhoneX で顔トラッキングをして Unity で BlendShapes を動かし vtuber を目指す

Last updated at Posted at 2018-04-23

漢なら iPhoneX + Unity で face tracking して vtuber 目指したいですね!

やりましょう!

準備

仕組み

iPhoneX の face tracking SDK により BlendShapes のウェイトを取得できます.
(ちなみに, face tracking 自体はふつうのカメラ画像からやっているっぽくて赤外線センサーを隠しても認識します. Apple 側で iPhoneX でのみ動作するように制限がかかっています)

iPhoneMoCapiOS では, その BlendShapes の重みを UDP で Unity に飛ばし(テキストにして送信), Unity でそのデータを受け取り BlendShapes をコントロールします.

セットアップ

iPhoneMocapiOS を XCode でビルドして iPhoneX にインストールしておきます.

Unity で iPhoneMoCapUnity のデータを読み込みます. Unity と iPhoneMoCapUnity のバージョン違が違うとロードがうまくいかないようなので, 必要に応じて, 一旦 Asset を Hierarchy に再インポートします.

Unity 側では, ネットワークが同一環境にない場合は Unity 側のネットワーク UDP アドレスを調整ください.
(たとえば 192.168.10.xxx の IP アドレスなら, ブロードキャストアドレスとして 192.168.10.255 など)

UDPServer.cs で boardCastIP を必要に応じて自分のブロードキャストアドレスに変更します.

private static IPEndPoint broadCastIP = new IPEndPoint(IPAddress.Parse("192.168.10.255"), 49452);

また, いろいろ変えたら iPhoneX 側のアプリを再起動しましょう(以前のネットワーク設定での connection が残って, Unity 側と繋がらなくなったりする)

ユーザ作成の BlendShapes を動かす.

Maya で BlendShapes を作るものとします.

Blender でも形式を合わせればいけるかもしれません.

BlendShapes に詳しい優秀な BlendShapes アーティスト若人を探しましょう!

各シェイプの名前(e.g. eyeBlinkLeft)は iPhoneX face tracker の名前と合わせます.

iPhoneMoCapUnity に付属の JohnSmithHead.fbx を Maya に読み込んでノード名などを確認して BlendShapes データを作るとよいでしょう.

出来上がったら FBX でエクスポートします.

Unity で読み込む

Unity 側で読んだ Asset を Hierarchy にインポートしたときに, 名称を BlendShapeTarget に変更しておきます.
もしくは, NetworkMeshAnimator で GameObject.Find("BlendShapeTarget")のところを変えます.

	public void StartAcceptingMessages() {
		Debug.Log("Started accepting messages");

		meshTarget = GameObject.Find ("BlendShapeTarget").GetComponent<SkinnedMeshRenderer> ();

Shape 名の対応

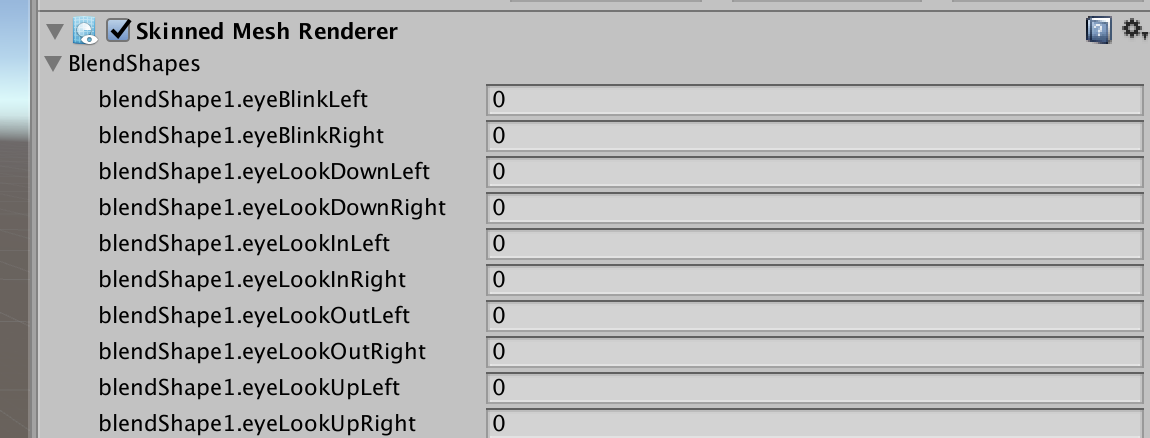

エクスポートの仕方が悪いのか, FBX を Unity で読むと
blendShape1.eyeBlinkLeft などと, Maya の親?ノード名(blendShape1.) プレフィックスがついてしまいます.

Screen Shot 2018-04-23 at 18.01.39.png

Unity のエディタ側でノード名を修正する機能はないため, とりあえずは C# スクリプトを修正することで対応します.

NetworkMeshAnimator.cs の SetBlendShapesOnMainThread で, 以下のように prefix をくっつけます.

				var mappedShapeName = strArray.GetValue (0).ToString ().Replace ("_L", "Left").Replace ("_R", "Right");

				// HACK
				mappedShapeName = "blendShape1." + mappedShapeName;

これで自分が作った BlendShapes をアニメートすることができます!

Happy vtuber developing!

TODO

  • FBX で BlendShape 名に prefix がつかないようにする方法を探す.
  • 顔の傾きなどの情報も扱えるようにする
  • 物理エンジン?
  • Blender と連携したい
  • 優秀な若人さまが, 人類史上最速で iPhoneX + Unity で BlendShapes と face tracking を極め, 1 億総 vtuber 活躍社会を実現するスキームを確立する旅に出たい.
