A-Frameで作ったWebVRにGoogle Polyの3DモデルをAPI経由で読み込んでみた ついでにA-Frameインスペクター使ってみた

Last updated at Posted at 2020-08-03

Qiita投稿初心者です。よろしくお願いいたします。

前書き

前回のOpenStreetMap(OSM)の3DマップとA-Frameを使ってWebVRを作ってみたで作成した東京駅前が誰もいなくて寂しかったので、お手軽にGoogle Polyの3Dモデルを読み込んで、遊んでみようと思います。
Polyの3Dモデルは前回のOpenStreetMapの3Dマップデータと同様に、ダウンロードしてローカルから読み込むこともできますが、PolyはAPIが公開されているので、せっかくなのでAPI経由で読み込んでみようと思います。

前提環境

  • Webブラウザ:FireFox 55以降 記事中では78.0.2を使用

1. Google Poly API使用準備

1.1. APIキーの取得

@fromkkさまのPoly APIをARKitで使ってみるAPIの利用方法 の記述が詳しいです。APIキーが取得できれば完了です。

1.2. APIを試しに呼んでみる

https://poly.googleapis.com/v1/assets/9C-MLNfxaor?key=[ここに1.1.で取得したAPIキー]

をブラウザで開くと、Polyのモデルの情報が入ったJSONが返ってくるのが確認できると思います。

{
  "name": "assets/9C-MLNfxaor",
  "displayName": "Fox",
  "authorName": "Jake Blakeley",
  "createTime": "2019-09-03T19:45:04.338524Z",
  "updateTime": "2020-08-03T10:01:52.552642Z",
  "formats": [
    {
      "root": {
以下省略...

例示したURLの 9C-MLNfxaor というのが3Dモデルの識別子です。この識別子はPolyで3Dモデル閲覧ページのURLから、確認することができます。例えば 9C-MLNfxaor の閲覧ページはhttps://poly.google.com/view/9C-MLNfxaorです。

1.3. APIリファレンス

APIを呼んで戻ってくる値についてはここの記述が詳しいです。
Poly API 公式リファレンス

2. A-FrameへPolyの3Dモデルの読み込み

※今回はサーバーサイドの実装無しにHTMLとJavaScriptのみで実装するので、JavaScript内にAPIキーをベタ打ちしていきますが、本来はサーバーサイドでAPIを呼び出して、APIキーは秘匿するべきだろうと思います。その点あらかじめご了承ください。

2.1. HTMLコード

index.html
<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8">
    <title>Hello, VR Poly!</title>
    <!-- aframe-extras requires 0.9.X aframe -->
    <script src="https://aframe.io/releases/0.9.2/aframe.min.js"></script>
    <!-- https://github.com/donmccurdy/aframe-extras -->
    <script src="https://cdn.jsdelivr.net/gh/donmccurdy/aframe-extras@v6.1.0/dist/aframe-extras.min.js"></script>
    <script src="script/callPolyApi.js"></script>
  </head>
  <body>
    <a-scene background="color: #EEEEEE">
      <a-assets>
        <a-asset-item id="map" src="models/map.glb"></a-asset-item>
      </a-assets>

      <!-- light -->
      <a-light color="#FFEEEE" position="-1 1 0"></a-light>

      <!-- objects -->
      <a-entity id="map"
                position="0 0 0"
                rotation="0 0 0"
                gltf-model="models/map.glb"
                scale="1 1 1"
                shadow="">
      </a-entity>

      <a-entity id="polyModel"></a-entity>

      <!-- movement control -->
      <a-entity id="rig"
          movement-controls
          position="0 0 0">
        <a-entity camera
                  position="0 1.6 0"
                  look-controls="pointerLockEnabled: true">
        </a-entity>
      </a-entity>

    </a-scene>
  </body>
</html>

前回からの変更点は

  • script/callPolyApi.js の読み込みの追加
  • id="polyModel" のエンティティ追加

です。

2.2. JavaScriptコード

callPolyApi.js
var request = new XMLHttpRequest();
request.open('GET', 'https://poly.googleapis.com/v1/assets/9C-MLNfxaor?key=[APIキー]', true);
request.responseType = 'json';

request.onload = function () {
  var data = this.response;
  console.log(data);

  var gltfUrl = ""
  data.formats.forEach(element => {
    if(element.formatType == "GLTF2"){
      gltfUrl = element.root.url;
    }
  });

  document.getElementById("polyModel").setAttribute("gltf-model",gltfUrl);
};

request.send();

XMLHttpRequest を使用してAPIを呼び出し、得られたJSONから GLTF2 のurlを取得して、id="polyModel" のエンティティに追記しています。

2.3. 実行の様子

いでよfox!!
駅のモデルがローカル、foxがネットワーク経由なせいか、foxが少し遅れて登場します。

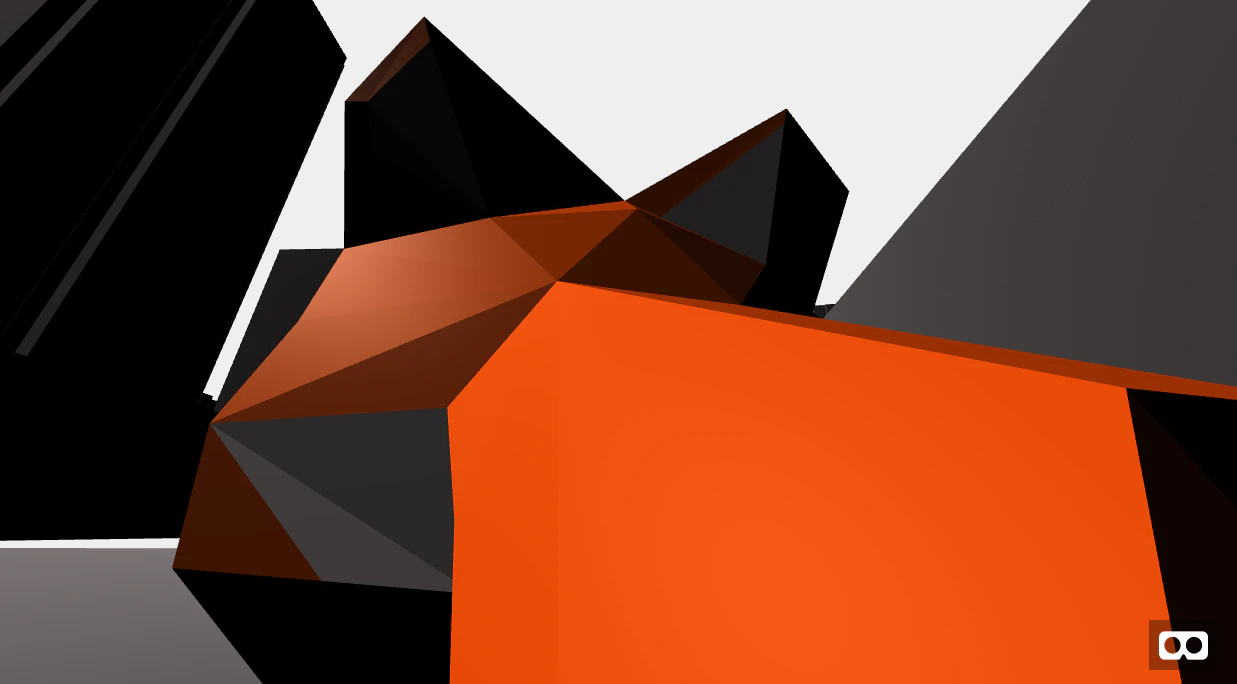

foxさん近い近い!!
召喚座標とカメラの座標が同じなので、ドアップ登場になりました。
カメラをひいてみるとこんな感じです。
あらかわいい。ライトが画面左からの指向性ライト1つのみなので、右側が暗くてディテールが見えていないですね。

3. シーンの調整

コードと実行結果を行ったり来たりで調整することも可能ですが、A-Frameにはシーン調整に便利なインスペクターが用意されています。呼び出し方法は、シーンを表示しているブラウザ上で Ctrl + Alt + i です。
参考:Visual Inspector & Dev Tools

3.1. A-Frame インスペクター

Ctrl + Alt + i で開いた画面
インスペクターはブラウザの開発者ツールのように、コードを変更し変更結果をすぐに確認できるツールです。開発者ツールと同様に元のファイルを変更するものではないので、変更した値を使用したい場合は手動でのコピペが必要です。

インスペクタ―でのカメラの操作は以下の通りです。

  • マウス左ボタンを押下しドラッグ:カメラの角度変更
  • マウス右ボタンを押下しドラッグ:カメラの平行移動
  • マウス中ボタン(スクロールボタン)を押下し上下ドラッグ:カメラの前後移動

3.2. 環境光の追加

まずはfoxのディテールが見えるように環境光を追加しましょう。

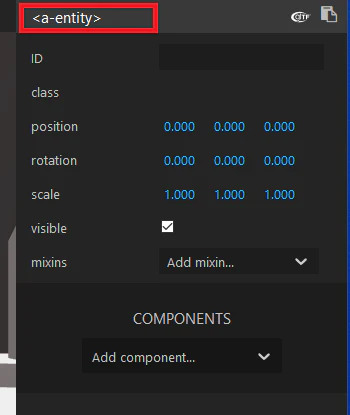

画面左上の「+」ボタンをクリックすると、新しいエンティティが追加され、画面右側に追加したエンティティのプロパティが表示されます。
上部の <a-entity> をクリックするとコンポーネントの選択画面が表示されるので、 light を選択します。

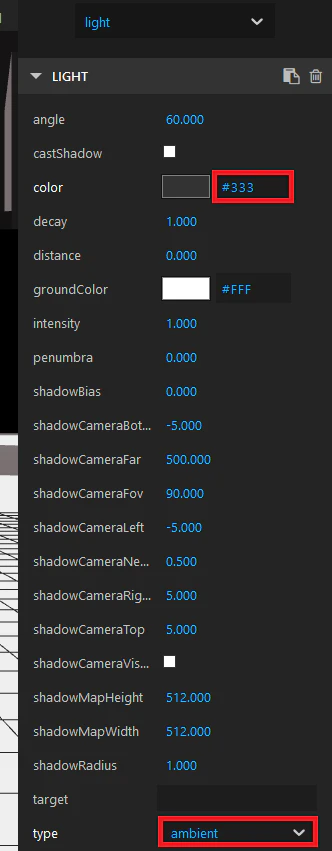

lightのプロパティ設定は、

  • color:#333
  • type:ambient

で設定しました。

追加したエンティティのコードは、プロパティ設定画面の右上のボタンからコピーできます。

コピーした文字列は以下です

<a-entity light="type: ambient; color: #333"></a-entity>

これをindex.htmlに追記すると、そのまま使用できます。
追記位置は、 <!-- light --> と <!-- objects --> の間あたりにでも。

3.3. 位置調整

次に、カメラの初期位置とfoxの初期位置が同じなので、位置を調整しましょう。
調整対象は <a-entity polyModel> です。
画面左のメニューで <a-entity polyModel> を選択すると、foxの周りに青い線でボックス、foxの手前に緑赤青の矢印が表示されます。
青い矢印を左クリックドラッグで後ろに動かすとfoxが画面後ろに移動し、画面右のプロパティのpositionの三つ目の値が変更されます。
これで位置調整は完了です。

ライティングの調整と同様に、HTMLをコピーすると以下の文字列が得られます。

<a-entity id="polyModel" position="0 0 -6.97721" gltf-model="https://poly.googleapis.com/downloads/fp/1596448912552642/9C-MLNfxaor/fgIw32pFZy_/model.gltf"></a-entity>

これは、APIを経由せずモデルを直接読み込むコードとなるため、 position="0 0 -6.97721" のみindex.htmlへ追記しましょう。

3.4. 調整後のHTMLコード全文

index.html
<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8">
    <title>Hello, VR Poly!</title>
    <!-- aframe-extras requires 0.9.X aframe -->
    <script src="https://aframe.io/releases/0.9.2/aframe.min.js"></script>
    <!-- https://github.com/donmccurdy/aframe-extras -->
    <script src="https://cdn.jsdelivr.net/gh/donmccurdy/aframe-extras@v6.1.0/dist/aframe-extras.min.js"></script>
    <script src="script/callPolyApi.js"></script>
  </head>
  <body>
    <a-scene background="color: #EEEEEE">
      <a-assets>
        <a-asset-item id="map" src="models/map.glb"></a-asset-item>
      </a-assets>

      <!-- light -->
      <a-light color="#FFEEEE" position="-1 1 0"></a-light>
      <a-entity light="type: ambient; color: #333"></a-entity>

      <!-- objects -->
      <a-entity id="map"
                position="0 0 0"
                rotation="0 0 0"
                gltf-model="models/map.glb"
                scale="1 1 1"
                shadow="">
      </a-entity>
      <a-entity id="polyModel" position="0 0 -6.97721"></a-entity>

      <!-- movement control -->
      <a-entity id="rig"
          movement-controls
          position="0 0 0">
        <a-entity camera
                  position="0 1.6 0"
                  look-controls="pointerLockEnabled: true">
        </a-entity>
      </a-entity>

    </a-scene>
  </body>
</html>

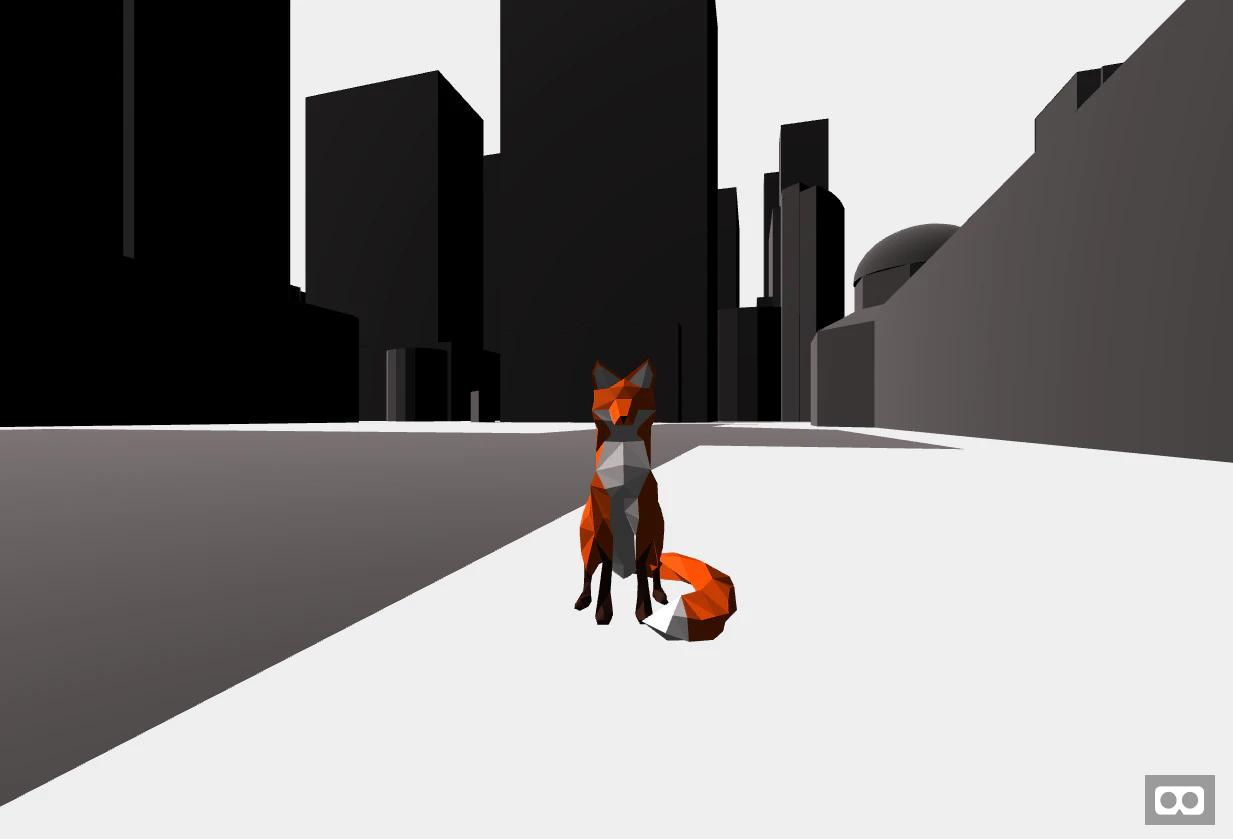

3.5. 調整後の実行の様子

こんにちはfoxさん!!

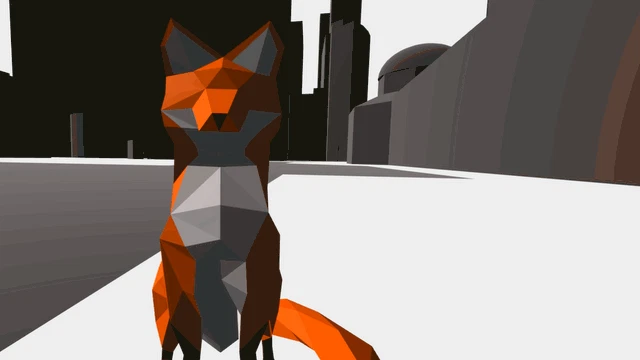

4. VRで実行した様子

いざHMDをかぶってfoxさんに会いに行きましょう。
HMDやキーボードでの操作は前回の記事をご参照ください。

思ってたよりずっと大きい!!なでなでしたい!!
そして人気が無い東京駅前に一匹の大きい狐が佇んでると、とてもファンタジー。

あと、gifアニメーションだと長い動画がアップロードできないので、ツイート動画の埋め込みしたいなあと思うところ…。次はツイッターアカウントを用意したいですね。

ライセンス

記事中で使用した、オープンソースライブラリ、3Dモデルのライセンスです。

コード

記事内で使用したPolyの3Dモデル

地図データ

参考
