誰でも作れるカラーシルク基板のLEDアクセサリー

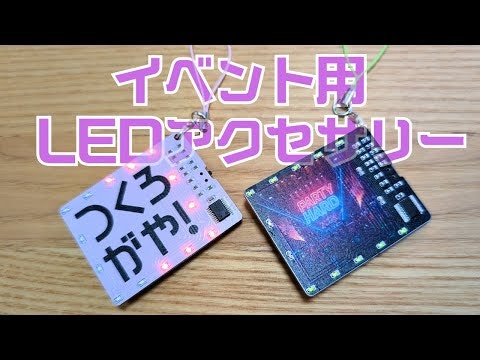

イベントロゴ入りのLEDアクセサリー

以前出展したものづくりイベントつくろがや！3でイベントロゴ入りのLEDアクセサリーを制作しました。
ロゴ画像を差し替えれば、オリジナルのLEDアクセサリーを誰でも作れるようデータを公開しています。
各種イベントやサークルやチームで作って盛り上げよう！

ちなみにつくろがや！3では、1日目はパスコンパスさんの基板配布があり、2日目では私の基板配布でした。

同梱しているLEDは自己点滅LEDなので白と青に自動で点滅します！ pic.twitter.com/obycDcgKBP

— つくろがや！ (@tsukurogaya) April 11, 2025

オリジナルのLEDアクセサリーの作り方

プリント基板メーカーJLCPCBが運営している、オープンソースのコミュニティOSHWLabで設計データを公開しています。
ブラウザ操作可能なEasyEDAを使って、画像データを変更してオリジナルのカラーシルク基板が作れます。
Arduino IDEでファームウェアを書き込むとLEDチカチカなLEDアクセサリーを作ることができます。

1. EasyEDAで設計データを開く

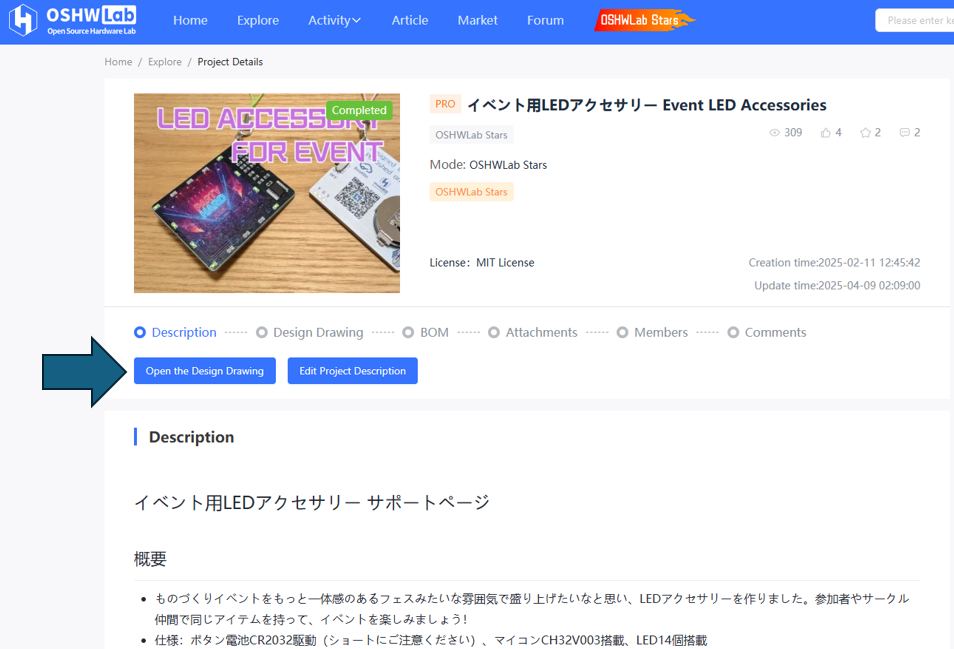

1. OSHWLab上のプロジェクトページから「Open the Design Drawing」を押して、EasyEDAで設計データを開きます（アカウント作成が必要です）

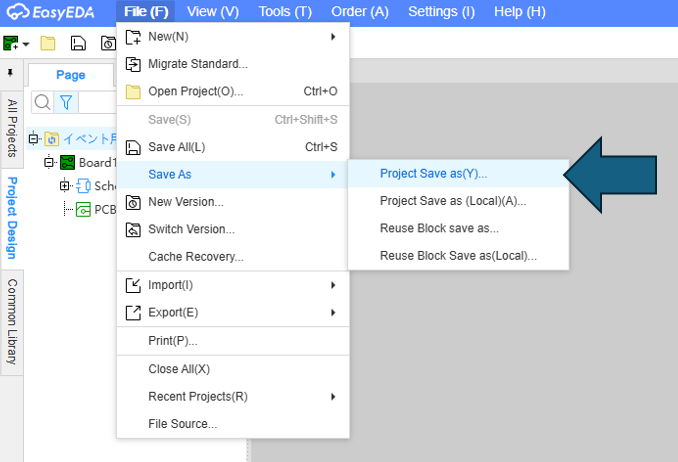

2. File > Save As > Project Save as でプロジェクト（回路図と基板設計データ）を保存します(以降はご自身のプロジェクトとして扱えます)


2. ロゴやイラストの変更

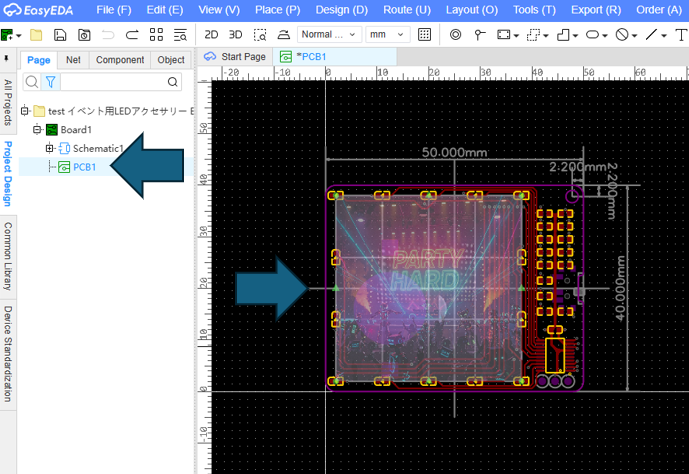

1. "PCB1"で基板設計データを開いて、サンプルのイラストを削除します

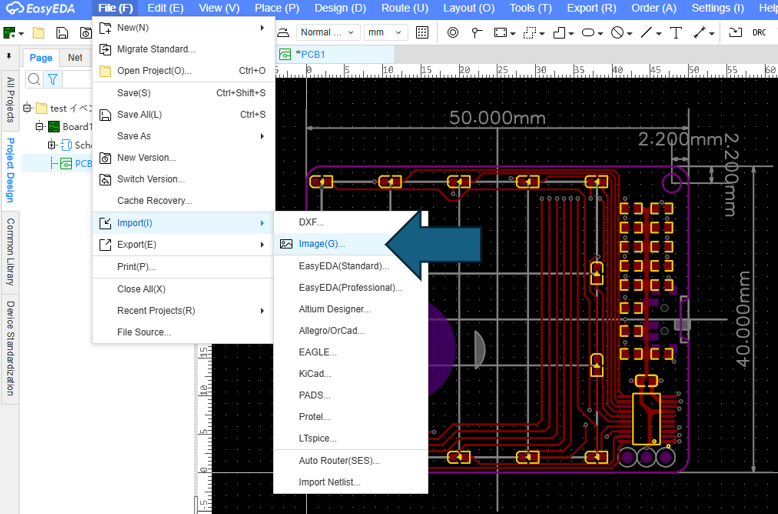

2. File > Import > Image を選択して、画像を読み込みます


3. 「colorful silkscreenを適用する」にチェックを入れます


4. サイズは35mm × 35mmがオススメです（LEDは36mm幅で配置しているため）

3. 背景色の変更

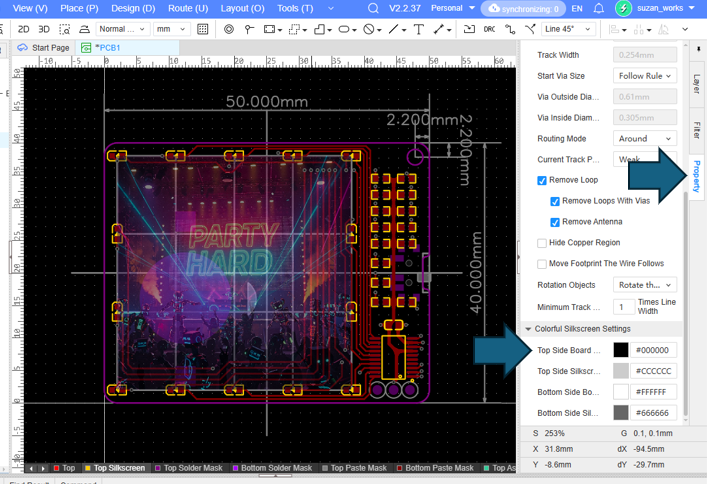

1. "Property"タブを選択して、"Top Side Board Color"で好きな色に設定します


2. 表と裏の背景色、表と裏のシルクスクリーン色（部品REFや枠線など）を設定できます

4. 出来上がりイメージの確認

1. View > 3D Preview を選択します

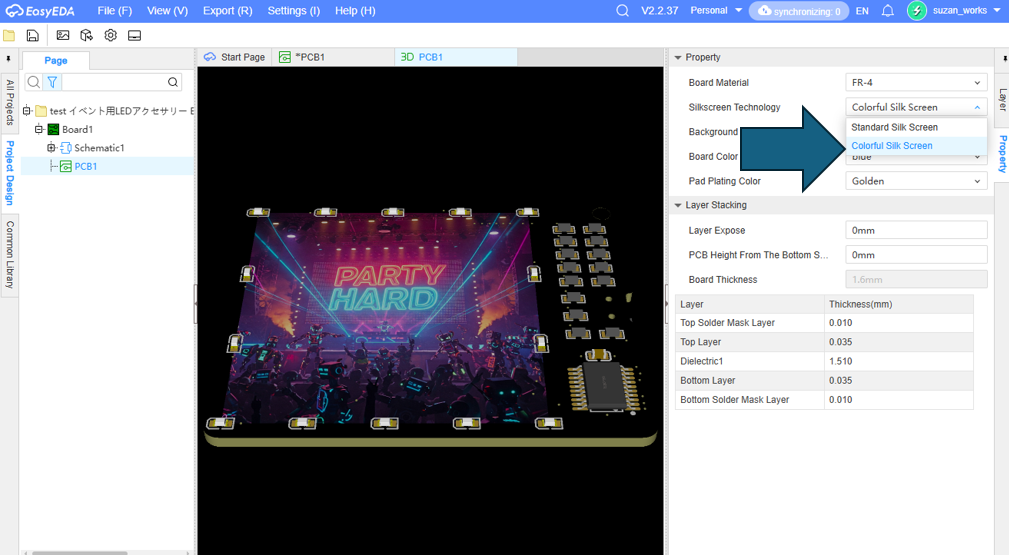

2. "Silkscreen Technology"で"Colorful Silk Screen"を選択すると、実際の外観のイメージになります


3. 画像サイズや背景色を調整します

5. プリント基板の発注

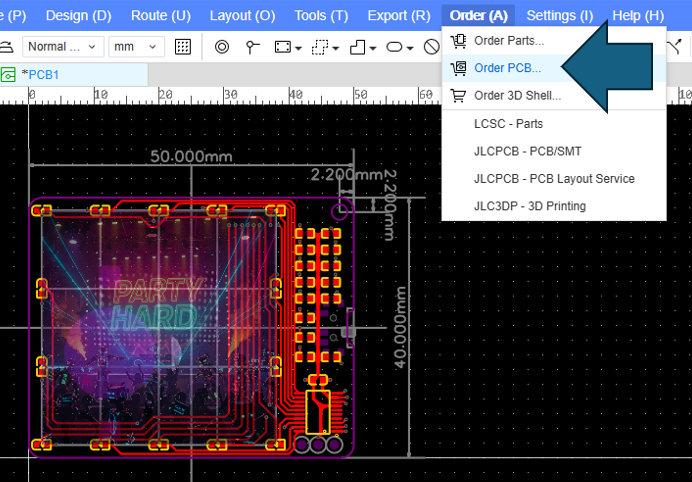

1. 基板設計データが完成したら、Order > Order PCB でプリント基板をJLCPCBに発注します


2. DRC（デザインルールチェック）を必ず実行しましょう

3. コスト参考（2025年3月段階）：

   • PCBA（プリント基板と部品実装）50個：127ドル
   • 送料（OCS）：23ドル
   • カラーシルク基板のみの場合はさらに安価です

ファームウェアの書き込み方法

プリント基板に実装されたマイコンに、ファームウェアを書き込むことでLEDアクセサリーとしてチカチカ光らせられるようになります。

必要なもの

• WCH-LinkE（RISC-Vマイコン書き込み用ライター）
• Arduino IDE（バージョン2.0以上推奨）
• USBケーブル

手順

1. WCH-LinkEの準備

• 秋月電子などでWCH-LinkEを入手します
• RISC-Vマイコン書き込みモードに設定します（WCH-LinkEの赤LEDが点灯します）（ご参考：WCH-LinkE を初期設定する）


2. Arduino IDEのインストールと設定

1. Arduino公式サイトからArduino IDEをダウンロードしてインストールします
2. Arduino IDEを起動し、「ファイル」→「基本設定」を開きます
3. 「追加のボードマネージャーのURL」に以下のURLを追加して「OK」を押します

https://github.com/openwch/board_manager_files/raw/main/package_ch32v_index.json

1. 「ツール」→「ボード」→「ボードマネージャー」を開きます
2. 検索欄に「ch32」と入力して表示される「CH32 MCU EVT Board」をインストールします
3. 「ツール」→「ボード」→「CH32 MCU EVT Boards」→「CH32V00x」を選択します

3. スケッチの作成とアップロード

1. OSHWLabのプロジェクトページの下の方の「Attachments」から、サンプルスケッチ「Led-Pattern-Sample.ino」をダウンロードします

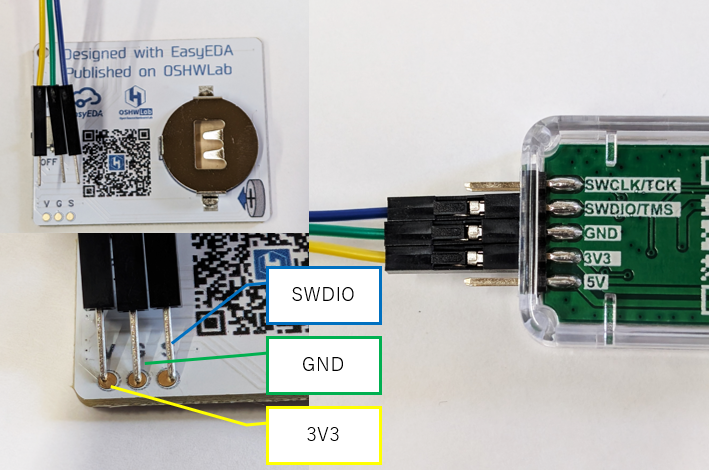

2. WCH-LinkEの"3V3"、"GND"、"SWDIO"とLEDアクセサリーの"V"、"G"、"S"を接続します


3. 「スケッチ」→「書き込み」を選択してスケッチをアップロードします

カラーシルク基板は無限の可能性を秘めてるので、各種イベントやサークルやチームでオリジナルのアイテムを作って、楽しんで盛り上げよう！
