ZephyrでLVGL

概要

の続き。Hello worldの次は、ボードのボタンをトリガにして、表示切り替えをしてみる。

サンプル

samples/subsys/display/lvglをベースにして、
src/main.cを以下に変えた。

• 黒背景にする
• 使うFONTをCONFIG_LV_FONT_MONTSERRAT_20に変更
• 起動後の時間と年月日の表示をボードのボタンでトグルする

overlayは前回と同じく
st7789v_waveshare_320x172.overlay
を使うので、ビルドは以下でできる

$ west build -p always -b nucleo_f401re lvgl_test  -- -DSHIELD=st7789v_waveshare_320x172
[530/530] Linking C executable zephyr/zephyr.elf
Memory region         Used Size  Region Size  %age Used
           FLASH:      323772 B       512 KB     61.75%
             RAM:       53824 B        96 KB     54.75%
           SRAM0:          0 GB        96 KB      0.00%
        IDT_LIST:          0 GB        32 KB      0.00%
Generating files from /media/data/work/zephyr_work/zephyrproject/zephyr/build/zephyr/zephyr.elf for board: nucleo_f401re

なので、FLASHとRAMの使用は半分強になる。これではbmpとかを表示するのは無理か。。

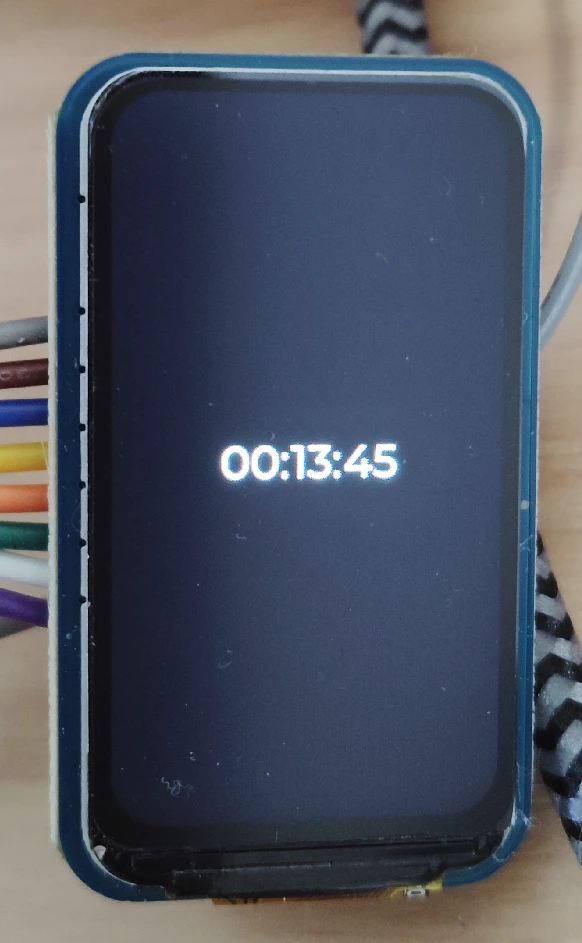

結果

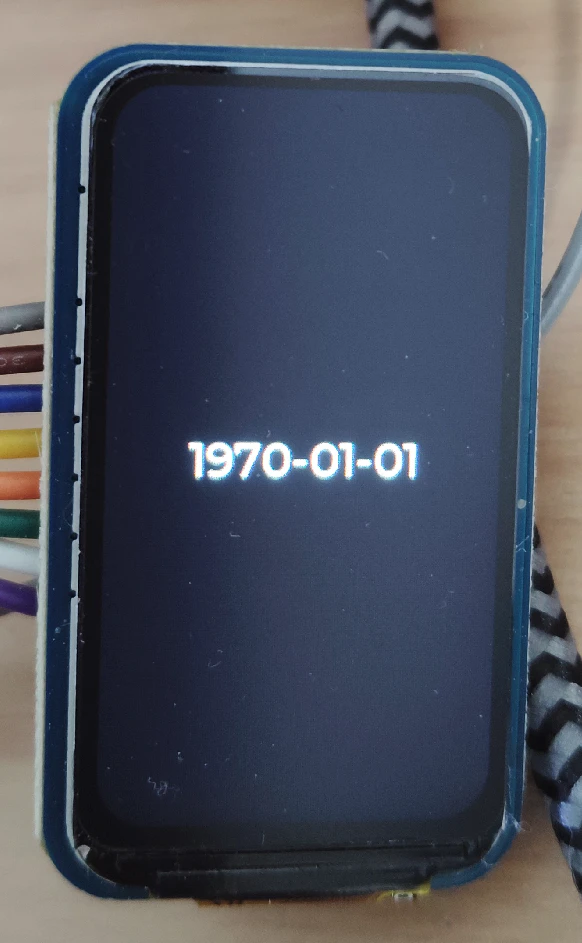

Nucleoの本体の青ボタンを押すと以下になる。

成功。

気づき

prj.conf

prj.confでLVが使う資源を宣言するが、ちょっとでも間違うとビルドエラーや、真っ黒表示になる。
なので、まずはサンプルの実績のあるprj.confを使って、カスタマイズするほうが良い。
フォントサイズごとにせっていするのは面倒だけど。

displayデバイス

プログラム内で適切にdisplayデバイスをセットしないと、真っ黒表示になる
サンプルのプログラムでいうと、以下の行がないと表示されない。

#include <zephyr/drivers/display.h>

const struct device *display_dev;
display_dev = DEVICE_DT_GET(DT_CHOSEN(zephyr_display));
display_blanking_off(display_dev);

lv_timer_handlerのコール周期

10〜20ミリ間隔で呼ぶ必要あり。
