ゲーム機キャプチャー環境紹介

概要

某サーバーでゲーム機のキャプチャ環境について
聞かれたのでまとめます

目次

1. 構成・アーキテクチャ紹介
   1. 物理構成
   2. 論理構成
   3. 使用機材紹介
   4. 使用ソフト紹介
2. ソフトウェア運用上の手順・注意(未完成)

構成・アーキテクチャ

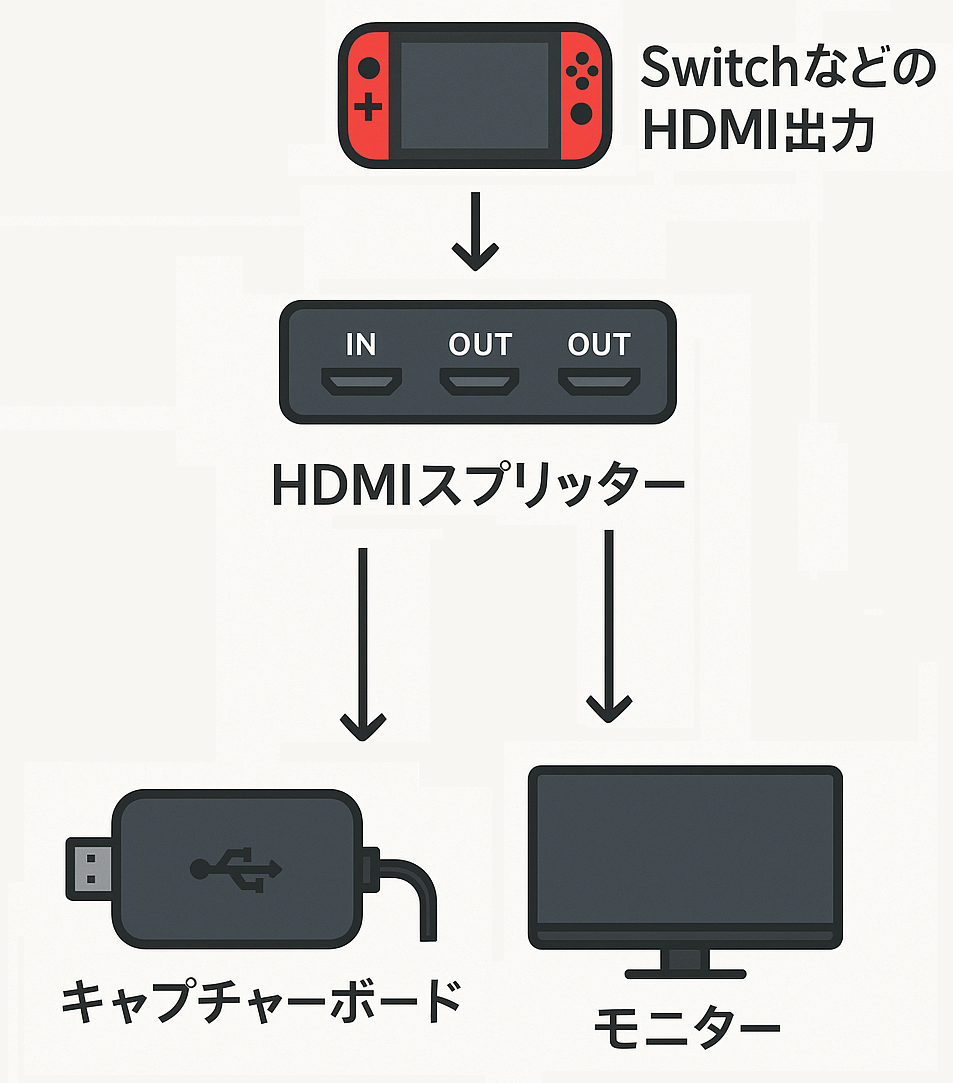

物理構成

SwitchなどのHDMI出力
↓
HDMIスプリッター
↓
キャプチャーボード＆モニター

論理構成

1. 映像入力
   • 映像キャプチャデバイス by OBS
   • ウィンドウプレビュー by OBS(Goliveで映す場合)
2. 音声入力
   • mono-to-stereo(後述　音声の不具合修正)
   • 音声出力キャプチャ by OBS
   • オーディオモニタニング by OBS (Goliveで映す場合)

これらの構成でDiscordに映したり
配信したりしてます

使用機材紹介

1. キャプチャーボード
   • MS2109チップ　格安キャプチャーボード
     • 1080p30fps
     • 720p6fps
     • (標準状態では)モノラル音声
     • たしか1500円くらい
2. スプリッター
   • 1 IN 2 OUT HDMIスプリッタ
   • 特に言う事無し
   • ACアダプタ給電
   • 1000円くらい
3. そこそこPC
   • 要は私のメインPC
   • CPU:5700X
   • GPU:1660super
   • RAM:32GB 3200mhz CL18
   • MB ASUS Prime B-450a
4. ゲーム機
   • Switch
   • PS4
   • PS3
   • XBOX360
   • WiiU
   • スマホ(?)
   • サーバー(?)

つまりHDMIの機器はだいたい行ける

使用ソフト紹介

1. OBS
   • こいつがないと始まらない
   • 配信以外にも音声ミキサーにしたり
   • DisocordへのGoliveでも使える子
2. VB-AUDIO CABLE
   • 仮想のスピーカーとマイクを追加するやつ
   • 修正したキャプチャーボード音声の出力先
   • 他にも使える便利な子
3. mono-to-stereo
   • MS2109搭載のキャプチャーボードの問題を解決
   • つまり音声をモノラルからステレオに直せる
   • 慣れれば簡単

以上が構成・環境紹介です

ソフトウェア運用上の手順・注意
