STM32CubeMXを使ってサンプルコード（X-CUBE）FWプロジェクトを生成！ － ToFセンサ機能拡張(X-NUCLEO)ボードの例

概要

　この記事では、マイコンの初期化コード自動生成ツール「STM32CubeMX」¹を使用して、STM32Cube機能拡張パッケージ（X-CUBE²）で提供されている サンプルコードを、ユーザのターゲット（STM32マイコン）に適応したファームウェアプロジェクトの形に生成する方法を解説します。

こんな事例で使えます：
1) 持っているSTM32 Nucleoボード用のサンプル・ファームウェア（FW）プロジェクトがないので、新たにFWプロジェクトを作りたいが、ソースコードを直接修正することなく簡単に試してみたい。
　例） X-CUBE-TOF1の無償ソフトウェア（SW）パッケージ の中のサンプルコードを試したいが、その中にNUCLEO-G0B1RE用のFWプロジェクトがないので、新たにFWプロジェクトを作成しなおす必要がある。
2) STM32マイコンが搭載されたオリジナルのボードでサンプルコードのFWプロジェクトを作成したい。

すべてのSTM32用サンプルコードが今回紹介する機能に対応しているわけではありませんので、ご注意ください。

今回は、上記 1) のケースを紹介していきます。
ToF測距センサ拡張ボード「X-NUCLEO-53L8A1」 に対して、無償SWパッケージ「X-CUBE-TOF1」 が利用可能です。そのアプリケーション例にある 「53L8A1_SimpleRanging」³ というサンプルコードを例として、NUCLEO-G0B1REボード用のFWプロジェクト を作成するところまで行います。

主な手順：
STM32CubeMXを使った設定の大まかな流れは、以下の通りです。

1. STM32CubeMXの新規プロジェクトを作成
2. Software PacksのComponents Selectorを使用して必要なサンプルコードを構築
2.1 SWパッケージ(例：X-CUBE-TOF1)を選択
2.2 SWパッケージの中のアプリケーション例（例：53L8A1_SimpleRanging）を選択
2.3 アプリケーション例に必要なSWコンポーネント(例：ドライバ、ライブラリなど)を選択
3. SWコンポーネントの動作設定と必要なハードウェア･ピンを割り当て
4. FWプロジェクトを設定し、GENERATE CODEボタンをクリックしてFWプロジェクトを生成

今回使用したソフトウェアバージョンとボード：
ソフトウェア:
・STM32CubeMX ：6.11.1
・X-CUBE-TOF1 : 3.4.1
ボード:
・X-NUCLEO-53L8A1
・NUCLEO-G0B1RE

詳細

手順を具体的に解説していきます。

1. STM32CubeMXの新規プロジェクトを作成

STM32CubeMXを起動し、[File]-[New Project] メニューから、NUCLEO-G0B1RBボードのプロジェクトを作成します。

＜詳細はこちら＞[ここをクリックすると下に展開して表示されます]

2. Software Packs Components Selectorを使用して必要なサンプルコードを構築

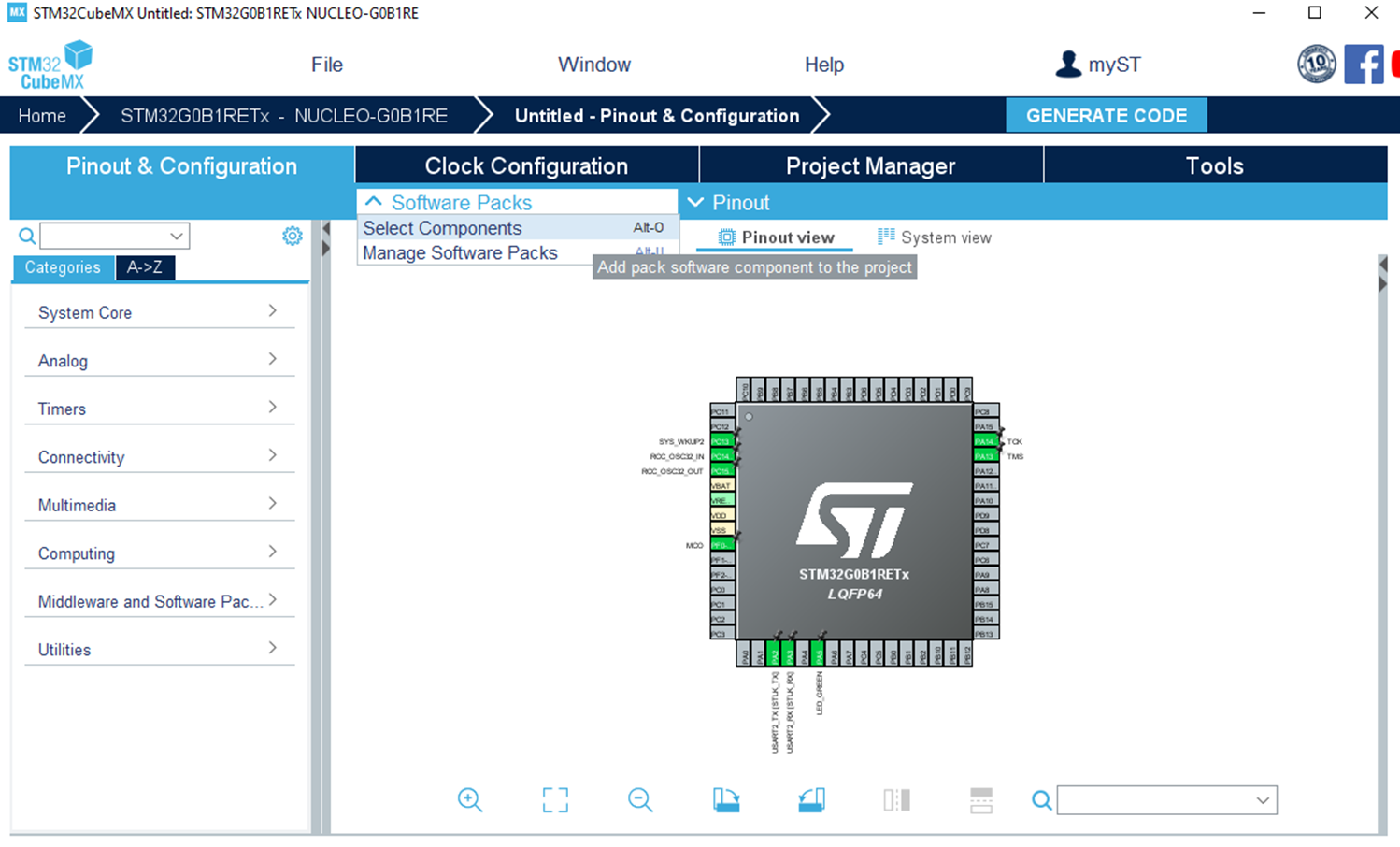

[Software Packs] - [Select Components] をクリックすると、

Software Packs Components Selector のウィンドウが開きます。ここでは、生成したいFWプロジェクトの構築に必要なソフトウェアのコンポーネント、つまり、必要なドライバやライブラリなど、ハードやアプリケーションなどに依存するソフトウェアのパーツを選択していきます。

　まずはPacksの中にある以下3つのアイコンをすべてクリックしてください。

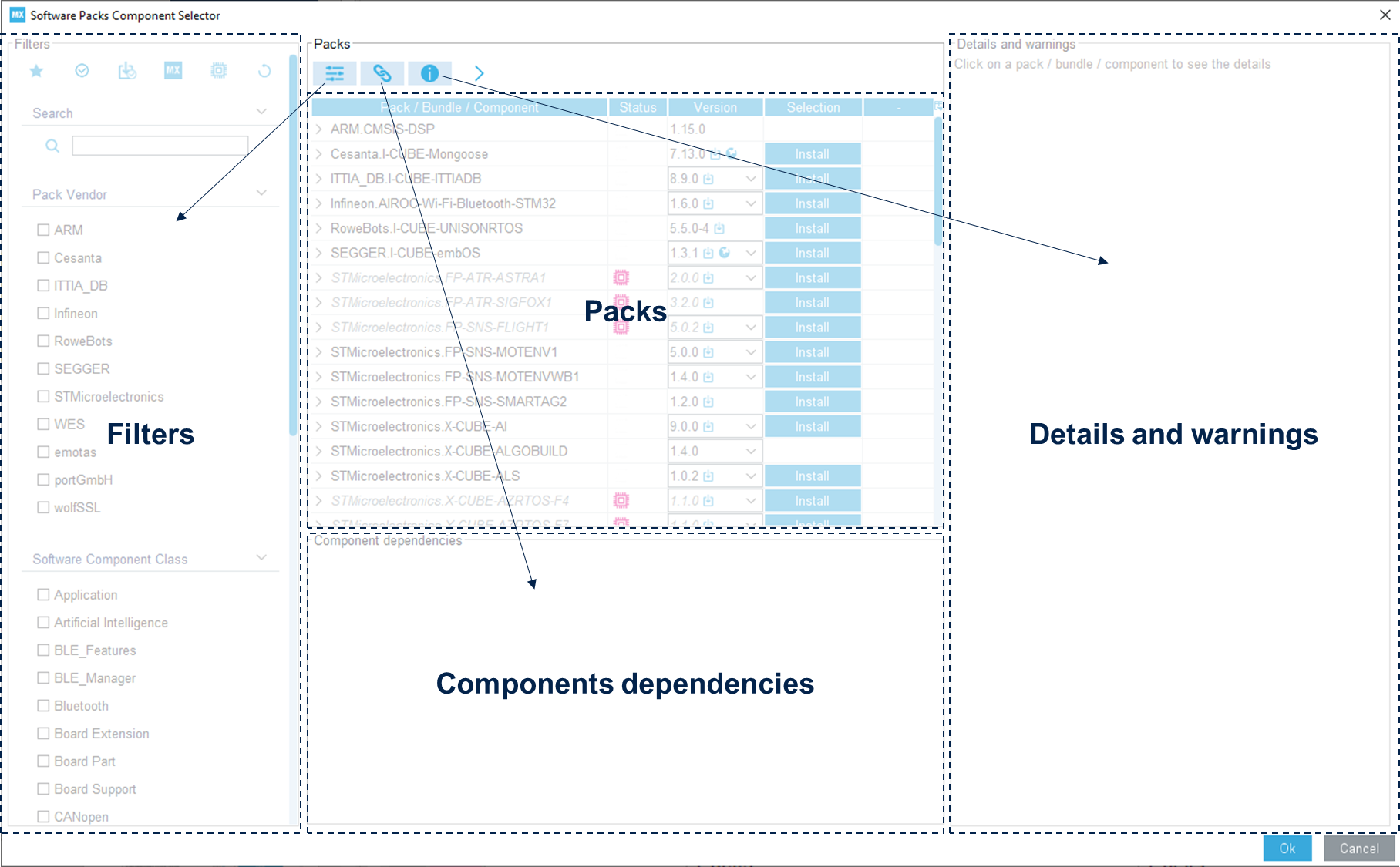

すると、下図のように Packs 以外に3つの表示エリア（ Filters , Components dependencies , Details and warning ）が追加されます。

2.1. 使用したいSWパッケージを選択

Packs の表示エリア内を見ると、既にSTM32CubeMX上で使用可能なSWパッケージのリストが表示されています。これらはSTのウェブサイトからダウンロード可能ですが、STM32CubeMXの中で利用できるようになっています。今回は、X-CUBE-TOF1 を使いたいので、下図のようにFilters の検索機能を使用するか、

Packs 内のリストをスクロールしてX-CUBE-TOF1 を探します。

X-CUBE-TOF1の行の左端にある「 〉 」クリックすると、その下に新たに項目が表示されます。表示された項目中にも「 〉 」があるので、全てクリックして展開しておきましょう。

こんな風に表示されます。 [ここをクリックすると下に展開して表示されます]

[ Install ] ボタン が表示されている場合 [ここをクリックすると下に展開して表示されます]

初めて使用するソフトウェア･パックは、インストールする必要があります。

[Install] ボタンを押すと、ダウンロードが開始され、その後インストールされます。無事インストールが完了すると [Install] ボタンは消えます。

＊STM32CubeMX V6.9.0以降では、mySTへのログインが必要です。

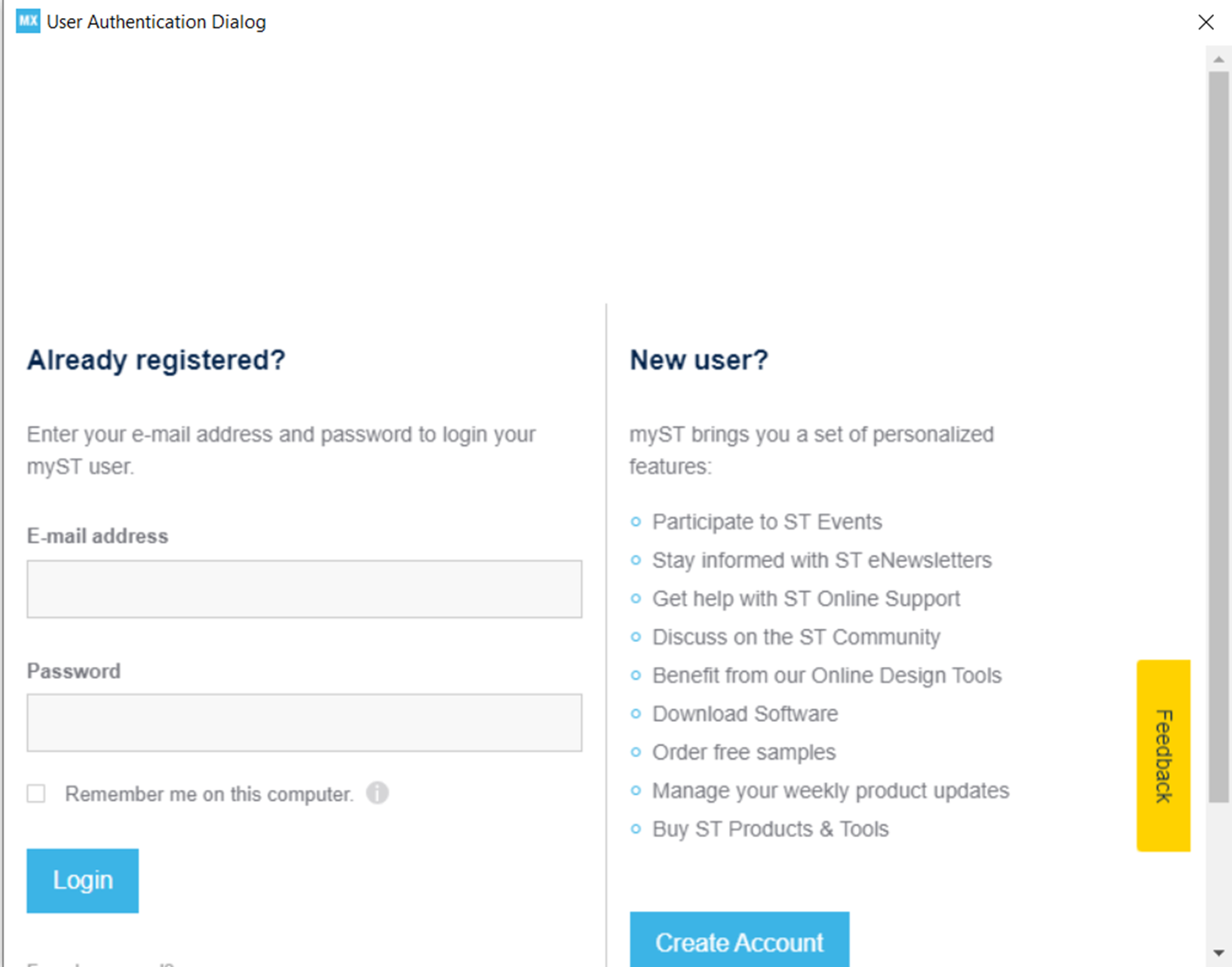

[Install] ボタンをクリックすると、"Please login to download a software package."のダイアログが表示され、続けて [OK] ボタンをクリックすると、"myST" へのログイン画面が表示されます。

・既にアカウントをお持ちの場合： E-mail AddressとPasswordを入力し、[Login] をクリック
・アカウントを持っていない場合： [Create Account] ボタンをクリックして新規登録をしてください

2.2. 使用したいアプリケーション例を選択

まず、使用したいサンプルコードのアプリケーション例を選択しましょう。先ほど展開した一番上のDevice TOF1_Applicationsの項目から、53L8A1_SimpleRanging を選択します。

　すると画面上に警告（黄色の三角）マークがいくつか表示され、その内容がDetails and warnings の中に英文で記載されています。これらの警告マークの内容に対して解決を手助けしてくれるのが、Packs表示エリアの下にある Component dependencies の内容です。Component dependencies では、必要なSWコンポーネントとの依存関係を具体的に示してくれます。

Component dependencies や Details and warnings の内容は、Packsの中の選択（黄色くハイライト）されている行によって変わります。 ここでは、Applicationの行が選択されていないと、Component dependencies やDetails and warnings に対応した内容が表示されないため、ご注意ください。

2.3. アプリケーション例に必要なSWコンポーネントを選択

Applicationがハイライトされている際、Component dependencies に表示される内容は以下のようになります。

Component dependencies 内に [Resolve] ボタンが表示されている場合、これをクリックすることで、ハイライトされた箇所のコンポーネントの依存関係を自動的に選択し解消してくれます。今回は [Resolve] ボタンが利用可能なので、こちらをクリックするだけで設定完了です。Resolveボタン以外にも、 [Show] ボタンと [Select] ボタンがあり、それぞれ以下のような機能を持ちます。

[Show] ボタン： その行に記載されてある項目を Pack 表示エリア内でハイライト
[Select] ボタン： Showでハイライトされた項目を実際に選択（設定）

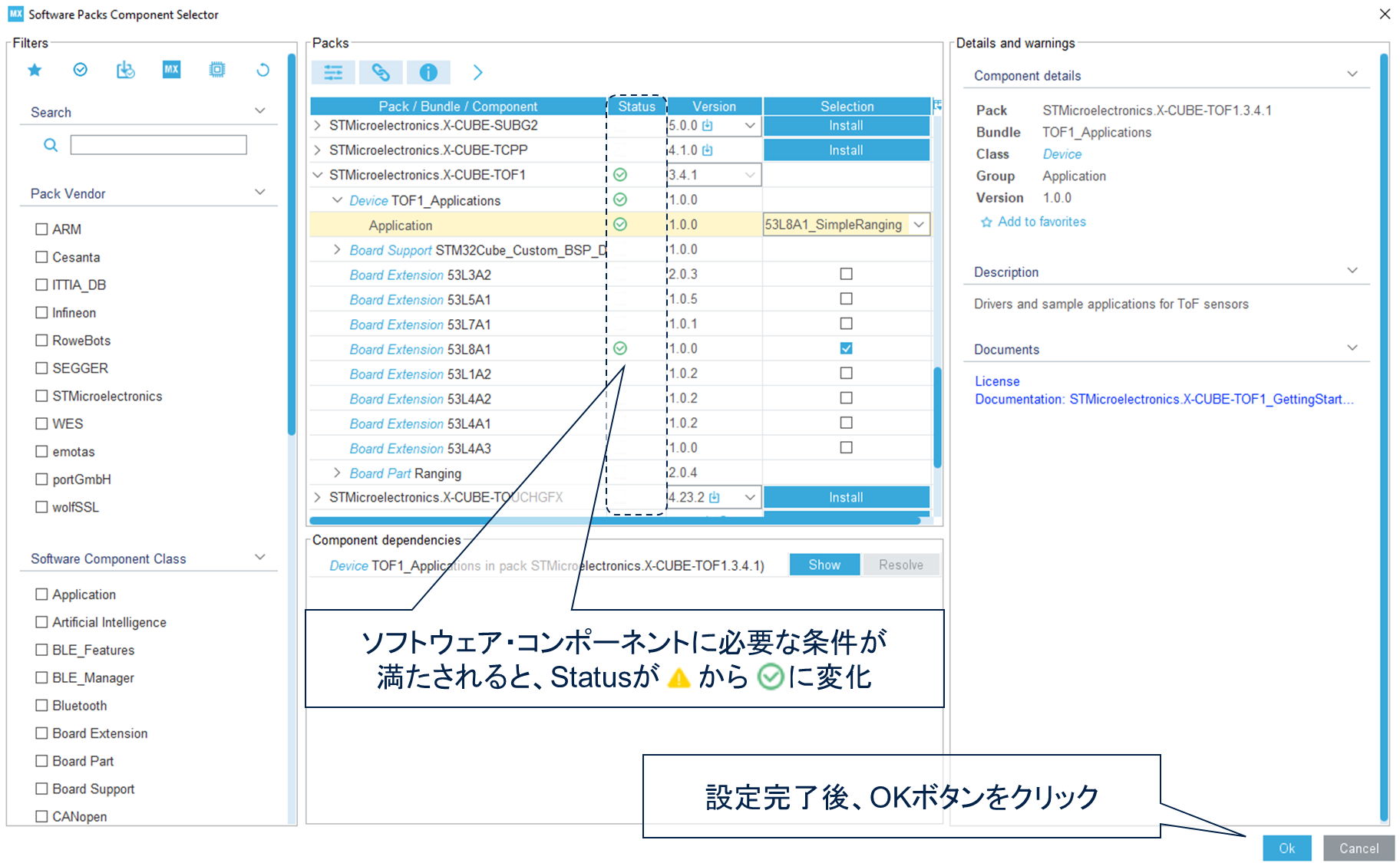

上記の操作により、これまで黄色の警告マークがついていた Status の列が緑色の✔マークに変わります。これは、53L8A1_SimpleRangingに対して、必要なSWコンポーネントが全て選択されたことを示しています。

以上でこの画面の設定は完了です。右下の [OK] ボタンをクリックします。
この後は、SWパッケージ（X-CUBE-TOF1）の設定を行っていきます。

3. SWコンポーネントの動作設定と必要な周辺機能およびI/Oの割り当て

[Pinout & Configuration] のタブ画面に戻り、左端の [Categories]⇒ Middleware and Software Packs ⇒ X-CUBE-TOF1 をクリックし、X-CUBE-TOF1のMode and Configurationの設定画面を開きます。

3.1. Modeの設定

Board Extensions 53L8A1 と Device TOF1 Applications の２つに✔をいれます。これは、先ほどSoftware Components Selectorで選択したアプリケーションと拡張ボードの設定を行うために必要です。

3.2. Configurationの設定

3.2.1. [Parameter Settings]タブと[User Constants]タブ

今回は、デフォルトのままにしておきます。

3.2.2. Platform Settingsタブ

このタブでは、サンプルコードで使用する周辺機能やI/Oを設定します。

Nameの列に記載されている文字列（53L8A1_LPn_Cなど）上にマウスのカーソルを置くと、簡単な説明が表示されます。

設定方法は、Found Solutions をプルダウンメニューから選択していきますが、その選択肢は、まず周辺機能やI/Oを設定しないと表示されません。そこで、周辺機能やI/Oの設定を行っていきます。
　どのような周辺機能やI/Oが必要となるかは、IPs and Components の列に記載されています。

53L8A1_LPn_Cを例にすると、IPs or Components にはGPIO:Outputとあるので、GPIOのOutputポートをアサインする必要があります。

しかし、端子への割り当てについては、通常、拡張ボード（X-NUCLEO）のユーザマニュアルやNucleoボードの回路図などを参照しつつ設定していくことになります。

Nucleoボード上のArduinoコネクタ端子に対するSTM32マイコンのピンアサインが、ボードの種類によって異なる場合があるため注意してください。

ご参考までに、X-NUCLEO-53L8A1のボードといくつかのNucleoボードに関する必要な情報を、以下リンク先にまとめておきましたのでご活用ください。
ToF測距センサ機能拡張ボード（X-NUCLEO-53L8A1）のSTM32ピン･アサイン対応表 -Qiita

実際に設定した周辺機能などに関するSTM32CubeMXの画面を、以下の＜設定後の内容＞に記載しました。

＜設定後の内容＞[ここをクリックすると下に展開して表示されます]

• Pinout view

• System Core: GPIO, NVIC, SYS

53L8A1_LPn_C と 53L8A1_PWR_EN_C のGPIO outputの出力レベルを High に設定しておく必要があるので、ご注意ください。

NVICの設定では、EXTIの割り込み（EXTI line 4 to 15 interrupts）を有効にしています。今回のX-CUBE-TOF1のParameter Settingsの設定では、特に外部割込みを必要とする内容は含まれていませんが、以下の理由により外部割込みを有効にしています。
　STM32CubeMXから生成されるUserボタンに対するBSPコードには、STM32CubeMXのNVICの設定に関係なく、外部割込みを有効にするコードが含まれています。しかし、これは割り込みを有効にするのみで、その割り込みハンドラは含まれていません。そのため、VL53L8CXのINT端子からの外部割込みが入ると無限ループのハンドラに移行してしまいます。

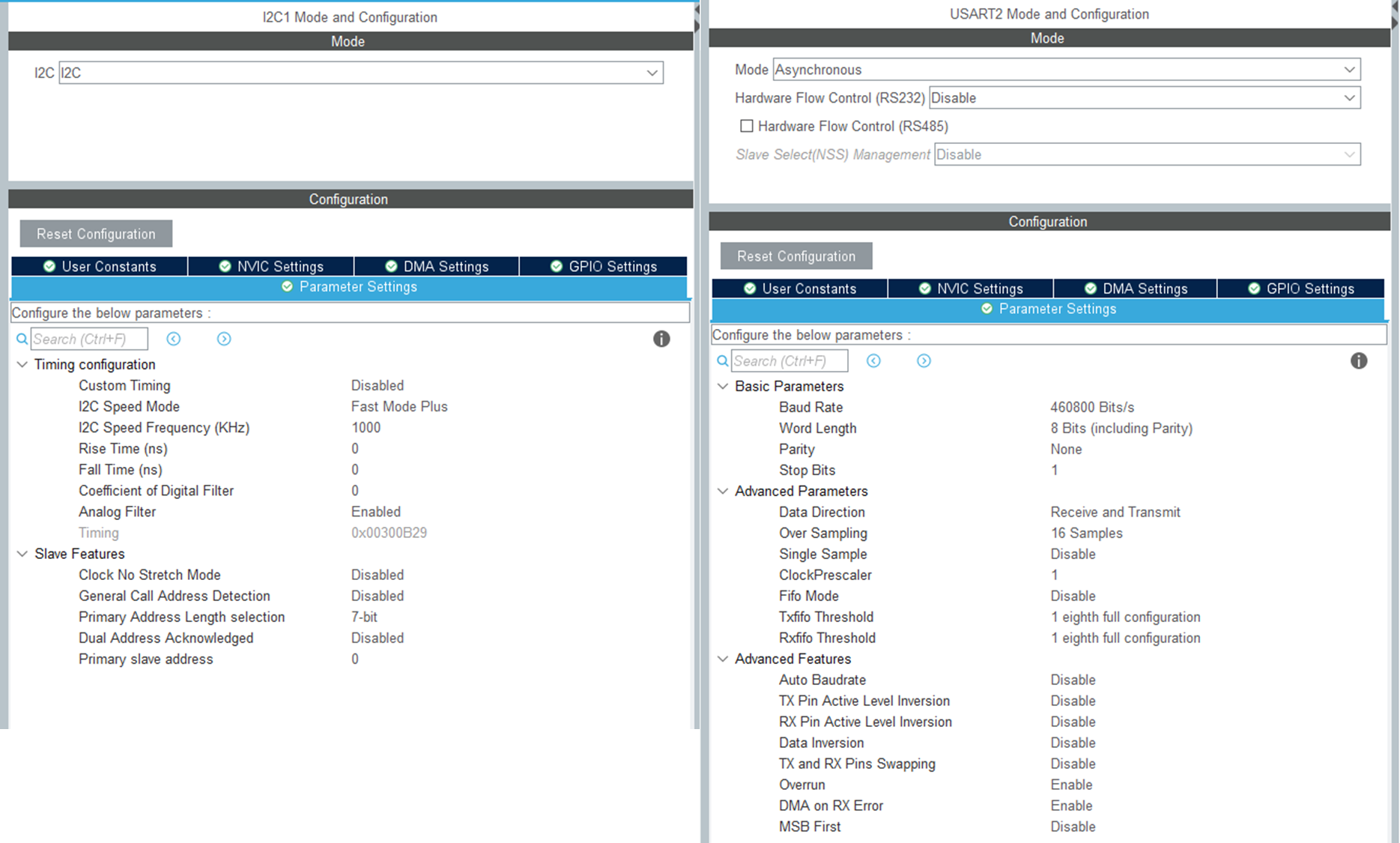

• Connectivity: I2C1, USART2

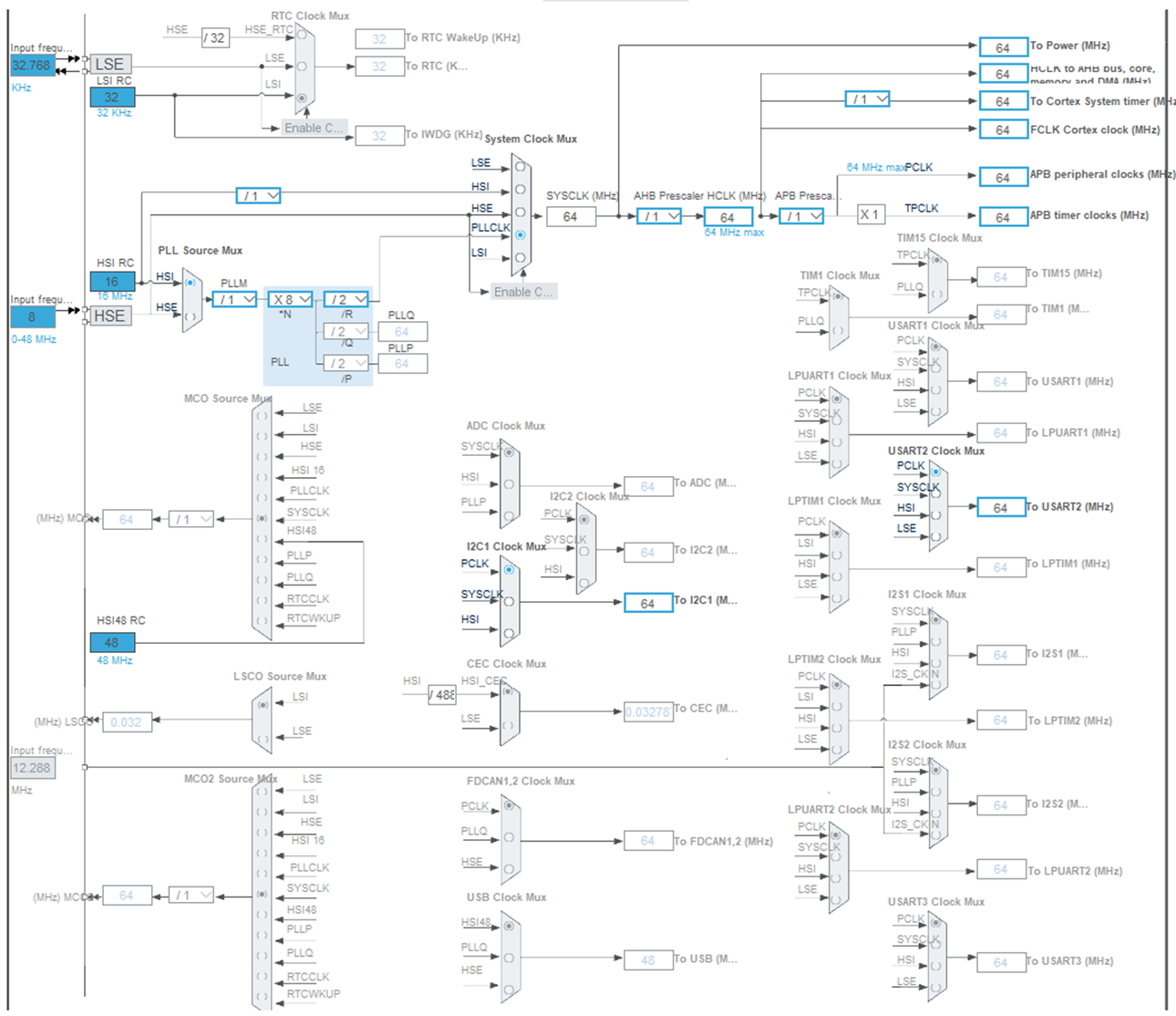

• Clock Configuration

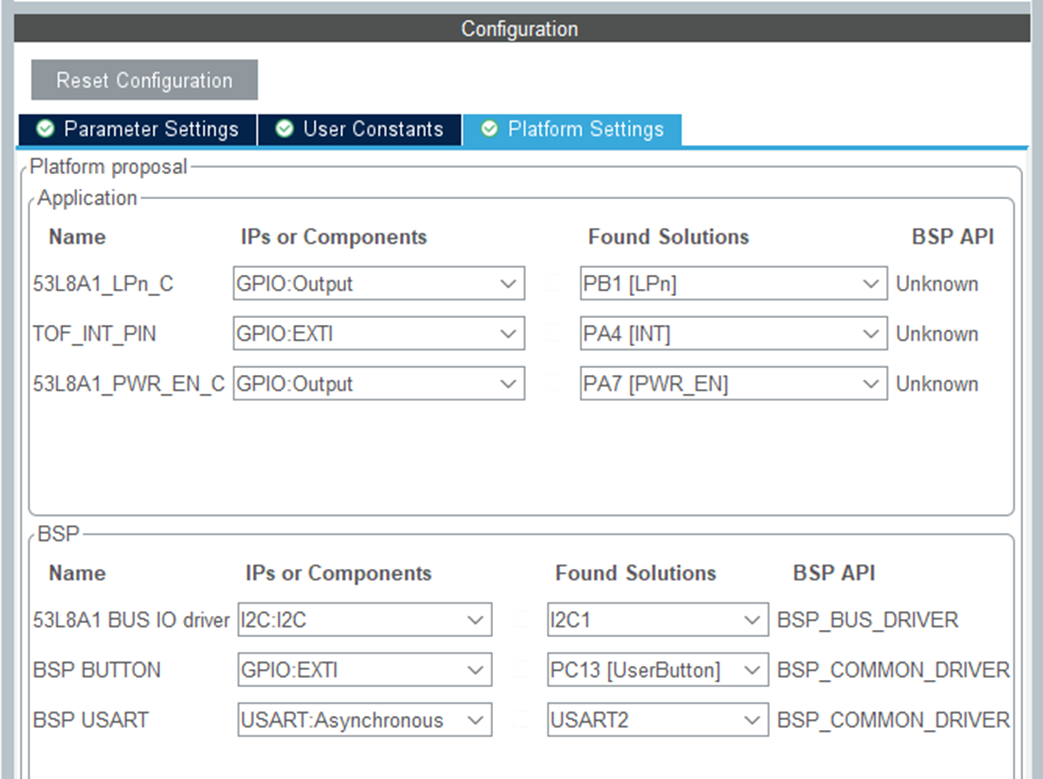

上記の設定後、Found Solutions のプルダウン･メニュー内に設定した内容が反映されるので、それぞれ選択していきます。最終的には以下の設定になっていればOKです。

以上がソフトウェア･パック（X-CUBE-TOF1）に関する設定です。

4. FWプロジェクトの生成

この後は、FWプロジェクトを自動生成するための設定を行います。 [ProjectManager] のタブからプロジェクト名を入力し、使用するIDEを選択して [GENERATE CODE] ボタンをクリックすると、FWプロジェクトが生成されます。

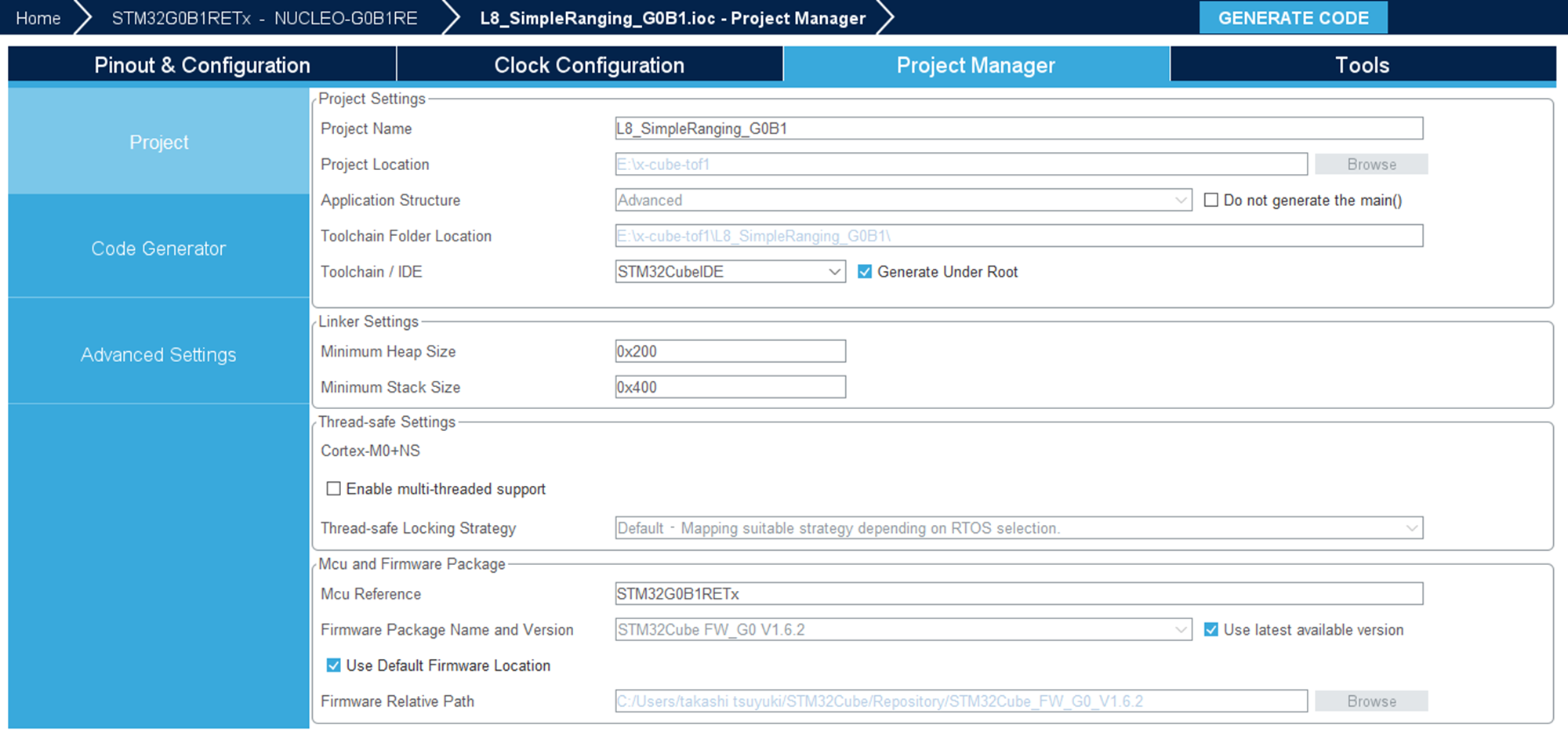

　以下は、STM32CubeIDEを使用した際のProjectManagerの設定例です。

1. STM32CubeMXとは?
   STが提供する開発環境（STM32 ODE）の中の一つであり、STM32マイコン用の初期化コード自動生成ツールです。
   https://www.st.com/ja/development-tools/stm32cubemx.html ↩

2. STM32Cube拡張パッケージとは？
   STが提供する開発環境（STM32 ODE）の中の一つで、STM32 X-Nucleo機能拡張ボードに使用できる無償の拡張ソフトウェア
   https://www.st.com/ja/embedded-software/stm32cube-expansion-packages.html ↩

3. SimpleRangingとは
   ToF測距センサのデータをVCOM経由で出力し、TeraTermなどのターミナルソフトで下図のように確認できるサンプルコード
   ↩
