ROS講座106 GazeboのModelPluginを作る

Last updated at Posted at 2019-11-24

環境

この記事は以下の環境で動いています。

項目 値
CPU Core i5-8250U
Ubuntu 20.04
ROS Noetic
Gazebo 11.9.0

インストールについてはROS講座02 インストールを参照してください。
またこの記事のプログラムはgithubにアップロードされています。ROS講座11 gitリポジトリを参照してください。

概要

今までロボットを動かすためにDiffDrivePlugin等のすでに用意されていたプラグインを使っていましたが、このようなプラグインを自分で記述することが出来ます。
特に駆動側のプラグインは自作したくなることがあります。その方法を説明します。

Gazeboプラグインとは

Gazebo世界に作用したり、情報を取得する追加プログラムのpluginとして作成できます。主にロボットのアクチュエーター・センサーのシミュレーション用に用いられます。SDFファイルのどのタグに挿入するかで次の6種類があります。

  • Model: モデルの設定が出来ます。jointを駆動することもできます。
  • Sensor: センサー（カメラ、lidar等）のシミュレーションをできます。
  • Visual: モデルの表示の変更が出来ます。
  • World: シミュレーションの物理演算の設定や、複数のモデルにまたがる設定ができます。
  • System: gzclientの表示の設定を扱えます。
  • GUI: gzclientにGUI（ボタン等）を追加することが出来ます。

プラグインの記述

pluginファイル

gazebo2_lecture/src/turret_plugin.hh
#pragma once

#include <ros/ros.h>
#include <geometry_msgs/Point.h>
#include <gazebo/common/Plugin.hh>
#include <gazebo/common/UpdateInfo.hh>
#include <gazebo/common/Time.hh>
#include <gazebo/physics/physics.hh>

namespace gazebo
{
class GAZEBO_VISIBLE TurretPlugin : public ModelPlugin{
    event::ConnectionPtr update_conn_;
public:
    TurretPlugin();
    ~TurretPlugin();

    void Load(physics::ModelPtr model, sdf::ElementPtr _sdf) override;
    void Reset() override;
    void OnUpdate();
    bool GetParam(sdf::ElementPtr sdf);
    void PointCallback(const geometry_msgs::Point& point_msg);

private:
    physics::ModelPtr model_;
    physics::WorldPtr world_;
    common::Time last_time_;
    physics::LinkPtr link_;

    ros::NodeHandle nh_;
    ros::Subscriber point_sub_;

    std::string topic_name_;
    std::string yaw_joint_name_;
    std::string pitch_joint_name_;
    float yaw_p_;
    float pitch_p_;
    float yaw_target_;
    float pitch_target_;
};
}
gazebo2_lecture/src/turret_plugin.cc
#include "turret_plugin.hh"
#include <gazebo/common/Events.hh>
#include <cmath>

namespace gazebo
{
GZ_REGISTER_MODEL_PLUGIN(TurretPlugin)

TurretPlugin::TurretPlugin() : nh_()
{
}
TurretPlugin::~TurretPlugin()
{
}

void TurretPlugin::Load(physics::ModelPtr _model, sdf::ElementPtr _sdf)
{
  gzmsg << "Load TurretPlugin\n";
  GetParam(_sdf);
  model_ = _model;
  world_ = _model->GetWorld();
  link_ = _model->GetLink("link");
  update_conn_ = event::Events::ConnectWorldUpdateBegin(std::bind(&TurretPlugin::OnUpdate, this));
  point_sub_ = nh_.subscribe(topic_name_, 10, &TurretPlugin::PointCallback, this);
}

void TurretPlugin::OnUpdate()
{
#if GAZEBO_MAJOR_VERSION >= 8
  common::Time current_time = world_->SimTime();
#else
  common::Time current_time = world_->GetSimTime();
#endif
  if ((current_time - last_time_).Double() > (1.0 / 2.0))
  {
    last_time_ = current_time;
#if GAZEBO_MAJOR_VERSION >= 8
    ignition::math::Pose3d pose = this->link_->WorldPose();
#else
    ignition::math::Pose3d pose = this->link_->GetWorldPose().Ign();
#endif
    printf("pos: %f %f %f\n", pose.Pos().X(), pose.Pos().Y(), pose.Pos().Z());
    printf("rot: %f %f %f\n", pose.Rot().Roll(), pose.Rot().Pitch(), pose.Rot().Yaw());
  }

  auto yaw = model_->GetJoint(yaw_joint_name_);
  auto pitch = model_->GetJoint(pitch_joint_name_);
#if GAZEBO_MAJOR_VERSION >= 8
  yaw->SetVelocity(0, -yaw_p_ * (yaw->Position(0) - yaw_target_));
  pitch->SetVelocity(0, -pitch_p_ * (pitch->Position(0) - pitch_target_));
#else
  yaw->SetVelocity(0, -yaw_p_ * (yaw->GetAngle(0).Radian() - yaw_target_));
  pitch->SetVelocity(0, -pitch_p_ * (pitch->GetAngle(0).Radian() - pitch_target_));
#endif
}

void TurretPlugin::Reset()
{
}

void TurretPlugin::PointCallback(const geometry_msgs::Point& point_msg)
{
  float hlen = sqrt(point_msg.x * point_msg.x + point_msg.y * point_msg.y);
  if (0.1 <= hlen)
  {
    yaw_target_ = atan2(point_msg.y, point_msg.x);
    pitch_target_ = -atan2(point_msg.z, hlen);
  }
}

bool TurretPlugin::GetParam(sdf::ElementPtr sdf)
{
  if (!sdf->HasElement("topic_name"))
  {
    gzmsg << "topic_name not set\n";
    return false;
  }
  else
  {
    topic_name_ = sdf->GetElement("topic_name")->Get<std::string>();
  }

  if (!sdf->HasElement("yaw_joint_name"))
  {
    gzmsg << "yaw_joint_name not set\n";
    return false;
  }
  else
  {
    yaw_joint_name_ = sdf->GetElement("yaw_joint_name")->Get<std::string>();
  }
  if (!sdf->HasElement("yaw_p"))
  {
    gzmsg << "yaw_p not set\n";
    return false;
  }
  else
    yaw_p_ = sdf->GetElement("yaw_p")->Get<float>();

  if (!sdf->HasElement("pitch_joint_name"))
  {
    gzmsg << "pitch_joint_name not set\n";
    return false;
  }
  else
  {
    pitch_joint_name_ = sdf->GetElement("pitch_joint_name")->Get<std::string>();
  }
  if (!sdf->HasElement("pitch_p"))
  {
    gzmsg << "pitch_p not set\n";
    return false;
  }
  else
    pitch_p_ = sdf->GetElement("pitch_p")->Get<float>();

  return true;
}
}  // end namespace gazebo
  • 必須なのがLoad()関数です。pluginがロードされたときに呼ばれます。ここで初期化をします。
  • Load()関数の中でコールバック関数(OnUpdate())を登録します。コールバック関数はgazeboのシミュレーションの更新のたび(初期設定だと1000回/秒)に呼ばれます。
  • printf系は1000回/秒も呼ばれては大変なので上記のプログラムのように間引きます。
  • Load関数の引数でsdfのパラメーターへアクセスするポインタとgazeboモデルへのアクセスをするポインタを取得できます。
  • sdfパラメーターの操作
    • sdfでのパラメーターが存在するかは`sdf->HasElement("pitch_joint_name")‘のようにしてboolで判定できます。
    • 実際の値はsdf->GetElement("pitch_joint_name")->Get<std::string>()のようにして値を取得できます。
  • gazeboモデルへの操作
    • model_->GetJoint(joint_name)でモデル中のjointへのアクセスするポインタを取得できます。ジョイントの名前が間違っているとNullが返ってきてそれを使おうとするとexceptionが起きるので注意しましょう。
    • joint_ptr->GetAngle(0).Radian()でjointの角度を取得できます。GetAngle(0)の0はjointの中の軸のindexです。2軸以上に曲がるジョイント(universalとかballとか)はここのindexでどの方向化を指定します。
    • joint_ptr->SetVelocity(value)でjointの回転の速度を指定できます。SetForce()など力の次元でも指定できます。

CmakeListsの例

gazeboプラグインをビルドには以下の要素が必須です。

cmakeの一部
cmake_minimum_required(VERSION 2.8.3)
project(gazebo_plugin)

add_compile_options(-std=c++11)

find_package(catkin REQUIRED COMPONENTS
  gazebo_plugins
)
find_package(gazebo REQUIRED)

## Specify additional locations of header files
## Your package locations should be listed before other locations
include_directories(
  ${catkin_INCLUDE_DIRS}
  ${GAZEBO_INCLUDE_DIRS}
)
add_library(TurretPlugin SHARED
  src/turret_plugin.cc
)
target_link_libraries(MyPlugin
  ${catkin_LIBRARIES}
  ${GAZEBO_LIBRARIES}
)
  • add_compile_options(-std=c++11)が必須です。
  • gazebo関連のリンクが必要です。
    • find_package(gazebo REQUIRED)でcmakeパッケージを読み込みます。
    • include_directories(${catkin_INCLUDE_DIRS} ${GAZEBO_INCLUDE_DIRS})でincludeディレクトリを追加します
    • add_library(TurretPlugin SHARED src/turret_plugin.cc)でライブラリのビルドを追加します。pluginlibと違い1つのsoファイルには1つのpluginのみを入れます。
    • target_link_libraries(MyPlugin ${catkin_LIBRARIES} ${GAZEBO_LIBRARIES})でライブラリをリンクします。

ビルド

cd ~/catkin_ws
catkin build

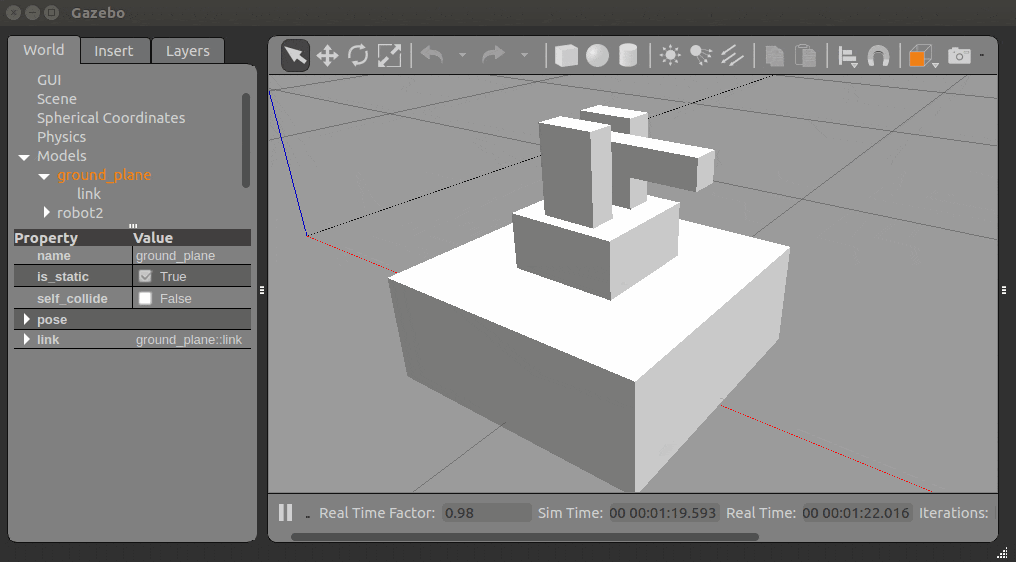

シミュレーションの起動

ソースコード

model.sdf

modelプラグインは以下のようにmodelタグのの中で設定します。filenameのところにはlib<ライブラリ名>.soと入れます。ライブラリ名はCmakeListsの中で定義したものです。
pluginタグの中で記述した要素がpluginのにsdf構造体へのポインタとして渡されます。

gazebo2_lecture/models/robot2/model.sdfの一部
<?xml version='1.0'?>
<sdf version="1.4">
  <model name="robot2">

    <!-- 省略 -->

    <plugin name="turret_controller" filename="libTurretPlugin.so">
      <topic_name>cmd_pos</topic_name>
      <yaw_joint_name>yaw_joint</yaw_joint_name>
      <yaw_p>1.0</yaw_p>
      <pitch_joint_name>pitch_joint</pitch_joint_name>
      <pitch_p>1.0</pitch_p>
    </plugin>
  </model>
</sdf>

実行

実行
roslaunch gazebo_ros empty_world.launch world_name:=turret_robot.world.world verbose:=true

/cmd_posにtopicを投げると動きます。

rostopicの送信
ostopic pub -1 /cmd_pos geometry_msgs/Point {2.0,1.0,1.0}


参考

plugin tutorial
SDF tutorial
gazebo plugin tutorial
model plugin tutorial
joint class referrence

目次ページへのリンク

ROS講座の目次へのリンク
