ちょっとした図面を書きたいときに、JW_CADは無料だし、高機能なので助かります。しかし、操作方法が非常に癖があり、しばらく使わないと使い方が思い出せなくて大変。とりあえず、１回やったことを覚えておくためにメモ目的で書いていきます。

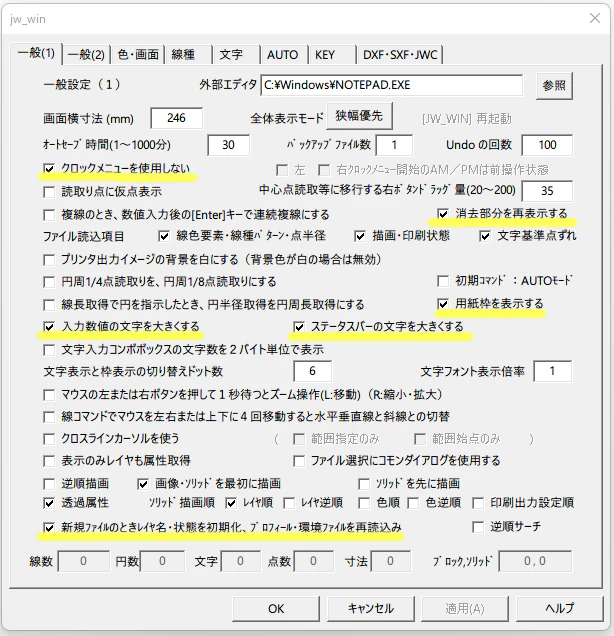

1. 「設定」→「基本設定」
一般(1)
一般(2)
2. 「表示」→「ツールバー」
3. マウス左右同時押し操作
マウスを移動せずに離す
マウスの位置が中央になるよう表示される
押したままマウスを移動して離す
4. 線の消し方
消し
節間消し
5. 線色と線種
線の色と印刷幅
JW_CADでは、印刷時の線の太さを画面上の線の色で示しています。
線の太さは、太線、中線、細線の３種類を使い分けることになります。
点線と実線
外から見えない隠れ線は、点線１～３を使います。
通り芯や敷地境界線には一点鎖線を使います。
二点鎖線は、扉の軌跡に使います。
6. 複線コマンド
連続線選択
7. コーナーコマンド
8. 距離コマンド
指定した距離の場所に仮点をつける
連続仮点作成
作成した仮点に続けて仮点をつける場合は、距離を修正して「連続」ボタンを押すと、先の仮点に続けて指定した距離に仮点が作成されます。
仮点の消去

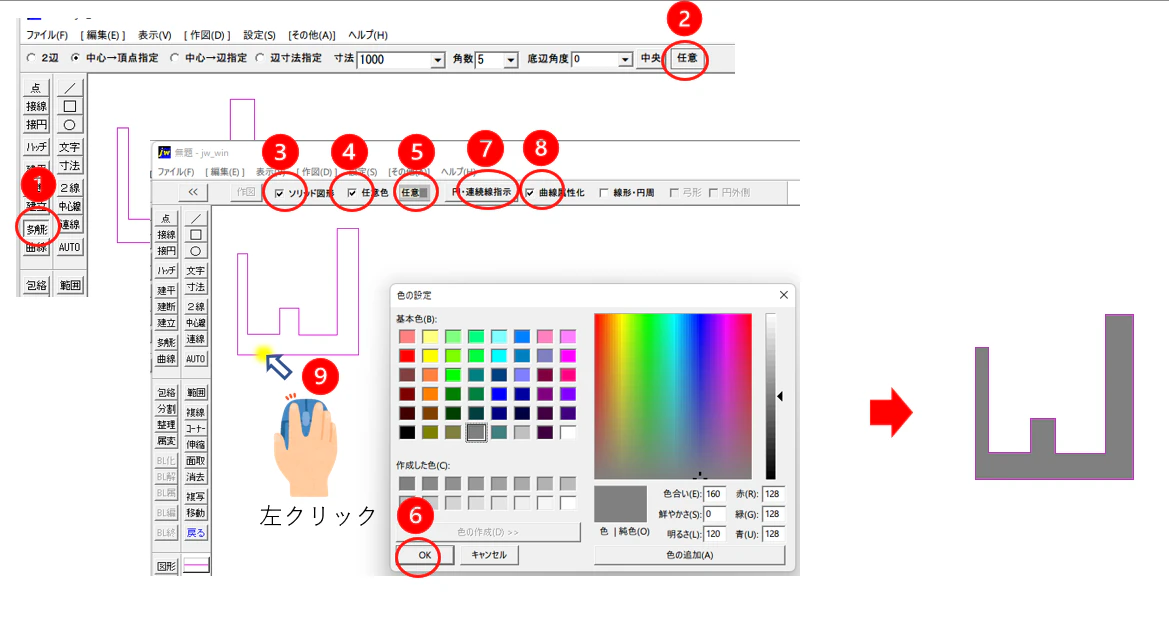

9. 塗りつぶし

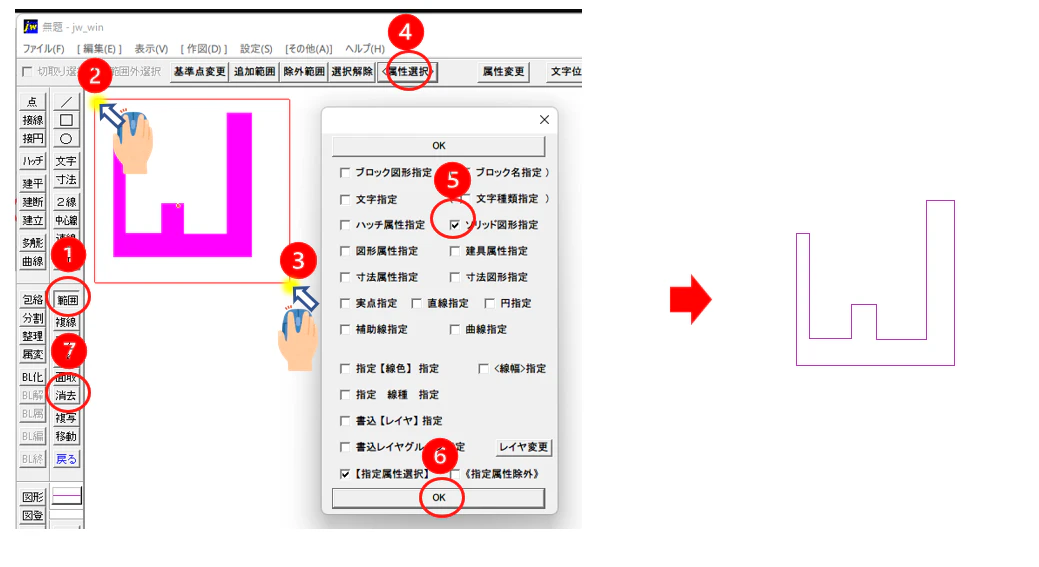

塗りつぶしの削除
