Autowareパラメータを自動で調整してみた #2

Last updated at Posted at 2024-08-20

はじめに

自動運転AIチャレンジ2024 に参加させていただいております。

予選も残り1週間強、ということで最後の追い込み パラメータ調整 をされているチームもあると思います。
2023年大会で実施した パラメータ自動調整 を 2024年大会向けに改良したので、simple_pure_pursuitの自動調整を例として共有します。

2023年版からの改良点

1. パラメータの渡し方

以下のように launchファイルでノードにパラメータを直接渡す 書き方ができるようなので、 Python(optuna) → 環境変数 → Autowareノード　という流れでパラメータを渡すように変更します。

reference.launch.xml
<node pkg="simple_pure_pursuit" exec="simple_pure_pursuit" name="simple_pure_pursuit_node" output="screen">
    <param name="use_external_target_vel" value="true"/>
    <param name="external_target_vel" value="8.0"/>
    <param name="lookahead_gain" value="0.3"/>
    <param name="lookahead_min_distance" value="4.0"/>
    <param name="speed_proportional_gain" value="1.0"/>

2. 目的関数

競技内容に沿って設計します。
今回の競技内容だと、合計ラップタイム / 最小ラップタイム / 最小ジャークなど最適化対象がありそうですが、まずは 合計ラップタイム を最小にするように変更します。
具体的な実装は後述のサンプルコードを参照ください。

実施例

simple_pure_pursuitコントローラの4パラメータ external_target_vel、lookahead_gain、lookahead_min_distance、speed_proportional_gain を自動調整するサンプルを示します。

1. 自動調整実行スクリプトの作成

以下optuna_simple_pure_pursuit.pyを適当な場所に保存します。

optuna_simple_pure_pursuit.py
import optuna
import subprocess
import os
import json
import numpy as np
import psutil

def objective(trial):
    # Optunaによって最適化するパラメータを定義
    external_target_vel = trial.suggest_uniform('external_target_vel', 0.1, 15.0)
    lookahead_gain = trial.suggest_uniform('lookahead_gain', 0.1, 1.5)
    lookahead_min_distance = trial.suggest_uniform('lookahead_min_distance', 0.1, 15.0)
    speed_proportional_gain = trial.suggest_uniform('speed_proportional_gain', 0.1, 2.5)

    # 最適化されたパラメータを使ってrun_evaluation.bashを起動する
    command = ['/bin/bash', '/aichallenge/run_evaluation.bash']
    env = os.environ.copy()
    env['EXTERNAL_TARGET_VEL'] = str(external_target_vel)
    env['LOOKAHEAD_GAIN'] = str(lookahead_gain)
    env['LOOKAHEAD_MIN_DISTANCE'] = str(lookahead_min_distance)
    env['SPEED_PROPORTIONAL_GAIN'] = str(speed_proportional_gain)

    process = subprocess.Popen(command, env=env)

    # 評価プロセスが終了するまで待つ（評価時間に応じてタイムアウトを調整）
    process.wait(timeout=3600)  # 評価時間に応じて適宜調整する

    # ノードをキルする
    subprocess.run("ps aux | grep ros | grep -v grep | awk '{ print \"kill -9\", $2 }' | sh", shell=True)

    # スコアを計算する
    try:
        with open('/output/latest/result-summary.json') as f:
            result = json.load(f)
            print(result)
            if result["laps"] == []:
                score = 999.0
            elif len(result["laps"]) < 6:
                score = 900.0
            else:
                score = np.sum(result['laps'])

    except Exception as e:
        print(f"Error reading result file: {e}")
        score = 999.0

    return score

def main():
    study = optuna.create_study(direction='minimize', study_name='Autoware-turning-study', storage='sqlite:///Autoware-turning-study.db', load_if_exists=True)
    study.optimize(objective, n_trials=100)

    print('Best parameters:', study.best_params)
    print('Best score:', study.best_value)

if __name__ == '__main__':
    main()

2. reference.launch.xmlの変更

環境変数を介して、Python(optuna)の提案パラメータを受け取るように変更します。

reference.launch.xml
〜（略）〜
  <!-- Optional parameters -->
  <arg name="external_target_vel" default="$(env EXTERNAL_TARGET_VEL 8.0)" description="parameters"/>
  <arg name="lookahead_gain" default="$(env LOOKAHEAD_GAIN 0.3)" description="parameters"/>
  <arg name="lookahead_min_distance" default="$(env LOOKAHEAD_MIN_DISTANCE 4.0)" description="parameters"/>
  <arg name="speed_proportional_gain" default="$(env SPEED_PROPORTIONAL_GAIN 1.0)" description="parameters"/>
〜（略）〜
  <node pkg="simple_pure_pursuit" exec="simple_pure_pursuit" name="simple_pure_pursuit_node" output="screen">
    <param name="external_target_vel" value="$(var external_target_vel)"/>
    <param name="lookahead_gain" value="$(var lookahead_gain)"/>
    <param name="lookahead_min_distance" value="$(var lookahead_min_distance)"/>
    <param name="speed_proportional_gain" value="$(var speed_proportional_gain)"/>
〜（略）〜

実行

※ 環境構築が終わっていてデフォルトソースコードでのシミュレーション実施可能であることを前提とします。

Dockerコンテナ内で以下を実行してください。

(Terminal-1)
pip3 install optuna
cd /path/to/optuna_simple_pure_pursuit.py
python3 optuna_simple_pure_pursuit.py

result-summary.jsonを使用する都合上、壁に衝突して停止してしまった場合などでも、シミュレーション終了を待たなければならないので注意してください。要は 7min/iter 程度の時間がかかる、ということです。

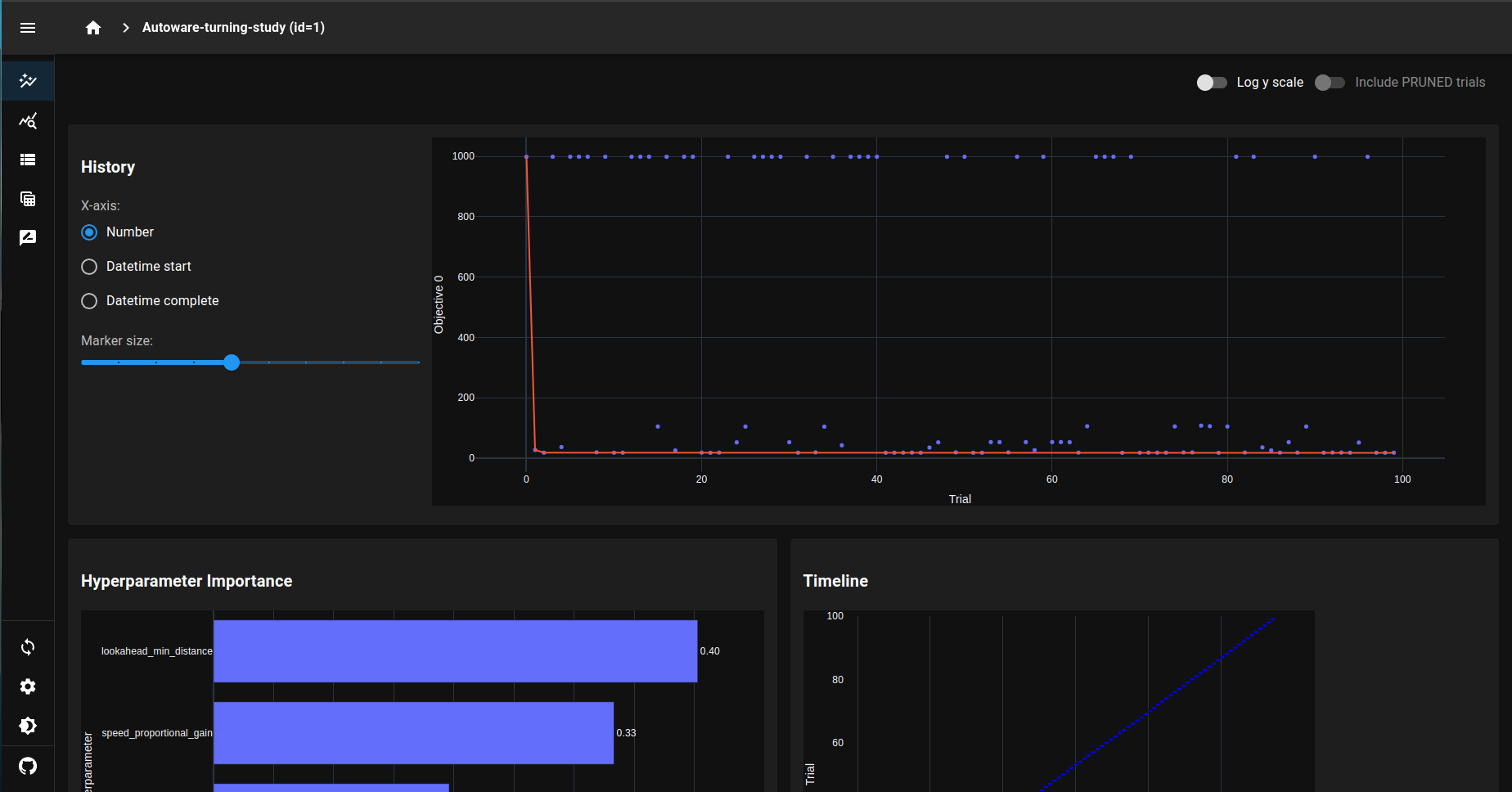

途中経過含めた最適化結果は、別ターミナルでoptuna-dashboardを使って確認できます。

(Terminal-2)
pip3 install optuna-dashboard
cd /path/to/optuna_simple_pure_pursuit.py
optuna-dashboard sqlite:///Autoware-turning-study.db

デフォルトだと http://127.0.0.1:8080/ にアクセスで使えます。


※ Portを変更したい場合は以下でどうぞ。

optuna-dashboard sqlite:///Autoware-turning-study.db --port 8000

おわりに

以上、パラメータ自動調整例のご紹介でした。

今回は目的関数を合計ラップタイムとしましたが、 最小ラップタイム / 最小ジャーク に変更したらパラメータ傾向がどう変わるかなど試してみても面白そうです。

自作Controller / 既存Plannerなど他ノードパラメータへの応用も可能ですので、是非トライしてみてください。

ただ実行時間には改善の余地ありで、壁に衝突・停止した場合は終了する等でより効率化できそうです。

※ 個人的には、パラメータの渡し方を変更することで yamlファイルをぐちゃぐちゃに汚してしまう という前回の課題が改善できて嬉しい…！

ということで、パラメータ調整の泥臭いところはAIにおまかせして、最後まで楽しく走るぞ〜！

この記事は、AI文章校正ツール「ちゅらいと」で校正されています。

追記① 時短版

result-details.jsonを使えば多少実行時間が短縮できそうです。
とりあえず90sec/iterバージョンが以下です。
「障害物のない、最初の一周だけでパラメータ評価」が可能です。

import optuna
import subprocess
import os
import json
import numpy as np
import psutil
import time

def objective(trial):
    # Optunaによって最適化するパラメータを定義
    external_target_vel = trial.suggest_uniform('external_target_vel', 0.1, 15.0)
    lookahead_gain = trial.suggest_uniform('lookahead_gain', 0.1, 1.5)
    lookahead_min_distance = trial.suggest_uniform('lookahead_min_distance', 0.1, 15.0)
    speed_proportional_gain = trial.suggest_uniform('speed_proportional_gain', 0.1, 2.5)

    # 最適化されたパラメータを使ってrun_evaluation.bashを起動する
    command = ['/bin/bash', '/aichallenge/run_evaluation.bash']
    env = os.environ.copy()
    env['EXTERNAL_TARGET_VEL'] = str(external_target_vel)
    env['LOOKAHEAD_GAIN'] = str(lookahead_gain)
    env['LOOKAHEAD_MIN_DISTANCE'] = str(lookahead_min_distance)
    env['SPEED_PROPORTIONAL_GAIN'] = str(speed_proportional_gain)

    process = subprocess.Popen(command, env=env)

    # 90秒待つ
    time.sleep(90)

    # シャットダウン
    # 現在のPythonプロセス以外のすべてのプロセスをキル
    current_process = psutil.Process()
    for process in psutil.process_iter(attrs=['pid', 'name']):
        if process.info['pid'] != current_process.pid:
            process.terminate()  # プロセスを終了させる

    # ノードをキルする
    subprocess.run("ps aux | grep ros | grep -v grep | awk '{ print \"kill -9\", $2 }' | sh", shell=True)

    # AWSIM終了を待つ
    time.sleep(30)

    # スコアを計算する
    try:
        with open('/output/latest/result-details.json') as f:
            result = json.load(f)
            if result["laps"] == []:
                score = 99.0
            else:
                score = np.min(result['laps'])

    except Exception as e:
        print(f"Error reading result file: {e}")
        score = 99.0

    return score

def main():
    study = optuna.create_study(direction='minimize', study_name='Autoware-turning-study', storage='sqlite:///Autoware-turning-study.db', load_if_exists=True)
    study.optimize(objective, n_trials=100)

    print('Best parameters:', study.best_params)
    print('Best score:', study.best_value)

if __name__ == '__main__':
    main()
