@sotoiwa(杉田 想土)inAmazon Web Services / プロフェッショナルサービス

PrometheusからPodのリソース使用量のデータをPythonでcsvにエクスポートする

Last updated at Posted at 2019-01-16

IBM Cloud Privateに同梱のPrometheusから、データをPythonでcsvにエクスポートしてみたメモ。
古き良きシステムで、Pod毎のCPU使用率などの性能情報レポートを、エクセルで作成して報告したい場合を想定。

ICP v3.1.0で確認。Macでコマンドを実行しているため、Linuxではcurlやdateなどの挙動が若干違うかもしれない。

Prometheusクエリー

この記事ではPrometheusクエリーについては触れないが、以下のリンクを見ておくことがおすすめ。

例えば、NamespaceのPod毎のCPU使用率を取得するには以下のようなクエリーが使われる。

sum(rate(container_cpu_usage_seconds_total{namespace="default"}[5m])) by (pod_name) * 100

このクエリーは順を追ってみていくと以下のようになっている。データの型とrate()関数がわかりにくいけれどもポイント。

  • container_cpu_usage_seconds_totalはコンテナが使用したCPU時間の積算値で、このクエリーは複数のコンテナのあるタイムスタンプにおけるデータが返ってくる（Instant vector型のデータ）
  • container_cpu_usage_seconds_total{namespace="default"}のように、ラベルでデータを絞ることができる（Instant vector型のデータ）
  • container_cpu_usage_seconds_total{namespace="default"}[5m]とすることで、データの期間を指定していて、複数のコンテナの複数のタイムスタンプに渡るデータが返ってくる（Range vector型のデータ）
  • rate(container_cpu_usage_seconds_total{namespace="default"}[5m])とすることで、指定期間の1秒当たりの平均の増分を出している（Instant vector型のデータ）
    • 1秒当たりCPU使用時間が0.5秒増えていたとすると、CPU使用率は0.5（50%）ということになる
  • sum(rate(container_cpu_usage_seconds_total{namespace="default"}[5m])) by (pod_name)で複数のデータをPod毎に合計している（Instant vector型のデータ）
    • Pod内には複数のコンテナがいる場合があるので、Pod毎にこのような合計をしている

Grafanaからのエクスポート

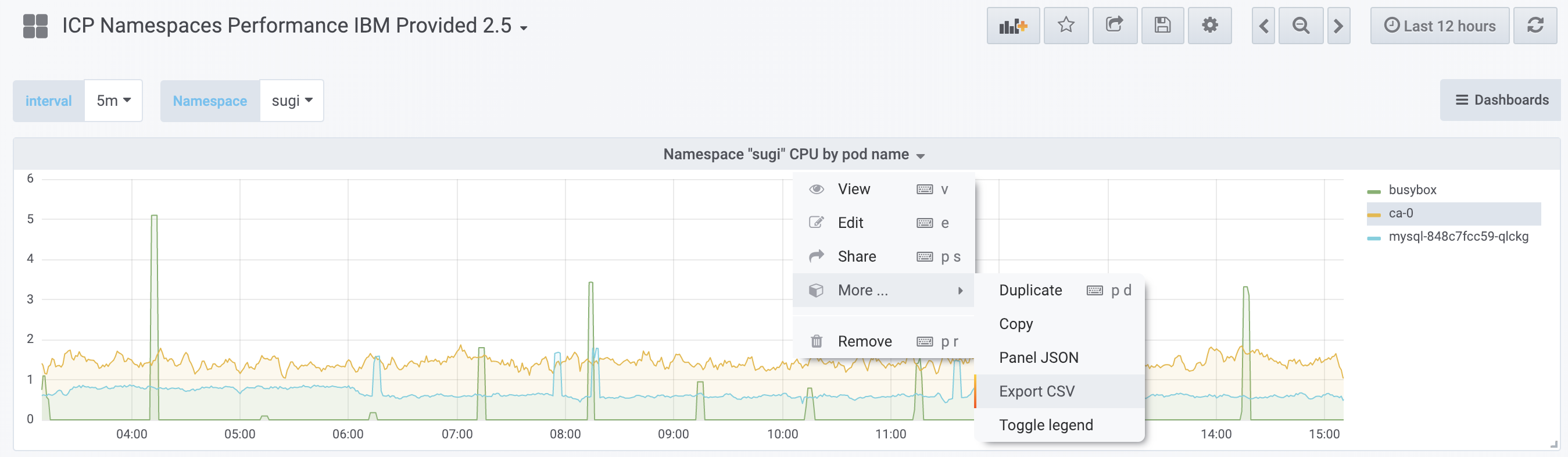

Grafanaダッシュボードから、パネル単位でのcsvエクスポートがGUIで可能。ダッシュボードで、データの期間と、ダッシュボードによっては設定されている変数（以下の例ではintervalとNamespace）を指定して欲しいデータが表示されている状態にした後、パネルのタイトル部分をクリックすることで、csvでのエクスポートができる。すでにブラウザにダウンロード済みのjsonデータをブラウザ上のJavaScriptがcsvに変換してくれているっぽい。


エクスポート時にはいくつかの設定も可能。


curl

続いてcurlでデータを取得してみる。

認証

Prometheus APIにアクセスするにはトークンが必要となる。

IDトークンが必要と思いきや、Prometheus APIへのアクセスに必要なのはIDトークンではなくアクセス・トークンのほうなので注意。

トークンはローカルでcloudctl login済みであればcloudctl tokensで取得できる。

ACCESS_TOKEN=$(LANG=C cloudctl tokens | grep "Access token:" | awk '{print ($4)}')

またはユーザーとパスワードを渡してAPIから取得することもできる。

USERNAME="admin"
PASSWORD="admin"
ACCESS_TOKEN=$(curl -s -k -H "Content-Type: application/x-www-form-urlencoded;charset=UTF-8" \
  -d "grant_type=password&username=${USERNAME}&password=${PASSWORD}&scope=openid" \
  https://mycluster.icp:8443/idprovider/v1/auth/identitytoken | jq -r '.access_token')

クエリーの確認

GrafanaのパネルのタイトルでEditをクリックすることで、どのようなPrometheusクエリーが使われているかが確認できる。$intervalと$namespaceはダッシュボードに定義している変数の部品から渡される。


また、Query Inspectorを開くと、どのようなHTTPリクエストなのかも確認できる。


GETリクエストのパラメータにはquery、start、end、stepを渡す必要がある。startとendはエポックタイムで、stepはデータポイントの間隔。

curlの実行

curlでのリクエストは以下のように行う。-Hオプションで認証のためのヘッダーをつける。--data-urlencoldeでデータをエンコードさせ、-GオプションをつけることでPOSTではなくGETさせる。

curl -k -s -G -H "Authorization:Bearer $ACCESS_TOKEN" \
  https://mycluster.icp:8443/prometheus/api/v1/query_range \
  --data-urlencode 'query=sum(rate(container_cpu_usage_seconds_total{namespace="default"}[5m])) by (pod_name) * 100' \
  --data-urlencode "start=1547517120" \
  --data-urlencode "end=1547527950" \
  --data-urlencode "step=30" | jq .

パラメータを変数にして前に出すと以下。

NAMESPACE="default"
INTERVAL="5m"
QUERY="sum(rate(container_cpu_usage_seconds_total{namespace=\"${NAMESPACE}\"}[${INTERVAL}])) by (pod_name) * 100"
START=$(date -v -1d +%s)  # 1日前の時刻をエポックタイムで取得
END=$(date +%s)           # 今の時刻をエポックタイムで取得
STEP=30
curl -k -s -G -H "Authorization:Bearer $ACCESS_TOKEN" \
  https://mycluster.icp:8443/prometheus/api/v1/query_range \
  --data-urlencode "query=${QUERY}" \
  --data-urlencode "start=${START}" \
  --data-urlencode "end=${END}" \
  --data-urlencode "step=${STEP}" | jq .

実行すると以下のようにjsonで返ってくる。

$ curl -k -s -G -H "Authorization:Bearer $ACCESS_TOKEN" \
>   https://mycluster.icp:8443/prometheus/api/v1/query_range \
>   --data-urlencode "query=${QUERY}" \
>   --data-urlencode "start=${START}" \
>   --data-urlencode "end=${END}" \
>   --data-urlencode "step=${STEP}" | jq .
{
  "status": "success",
  "data": {
    "resultType": "matrix",
    "result": [
      {
        "metric": {
          "pod_name": "infra-test-nodeport-cust-0"
        },
        "values": [
          [
            1547537972,
            "2.5491993487228775"
          ],
          [
            1547538002,
            "2.300661640484626"
          ],
（省略）

Python

jsonをcsvにするのはシェルスクリプトではちょっと大変なので、Pythonを使ってやってみる。

コード作成

以下のような手続き的なコードを作成。よいコードの書き方はまだわからないので「退屈なことはPythonにやらせよう」な思想。

pod_cpu_exporter.py
import argparse
import collections
import csv
import datetime
import logging
import re
import subprocess

import pprint
import requests
import urllib3


formatter = '%(asctime)s %(name)-12s %(levelname)-8s %(message)s'
logging.basicConfig(level=logging.WARNING, format=formatter)
logger = logging.getLogger(__name__)


# 警告を非表示にする
urllib3.disable_warnings(urllib3.exceptions.InsecureRequestWarning)


# コマンド引数の処理
parser = argparse.ArgumentParser(description='PodのCPU使用率をcsvに出力します。')
parser.add_argument('-f', '--filename',
                    action='store',
                    type=str,
                    help='出力先のファイル名を指定します')
parser.add_argument('-n', '--namespace',
                    action='store',
                    type=str,
                    default='default',
                    help='Namespaceを指定します')
parser.add_argument('--interval',
                    action='store',
                    type=str,
                    default='5m',
                    help='CPU使用率計算に使用するデータの間隔を指定します（例）1h、5m')
parser.add_argument('--start',
                    action='store',
                    type=str,
                    help='データの開始時間を指定します（例）20190101-1000')
parser.add_argument('--end',
                    action='store',
                    type=str,
                    help='データの終了時間を指定します（例）20190102-1000')
parser.add_argument('--step',
                    action='store',
                    type=int,
                    help='データポイントの間隔（秒）を指定します')
args = parser.parse_args()

filepath = args.filename
namespace = args.namespace
interval = args.interval
step = args.step
logger.debug('filepath: {}'.format(filepath))
logger.debug('interval: {}'.format(interval))
logger.debug('step: {}'.format(step))

# 引数の開始時間と終了時間をUNIX時刻に変換
start_str = args.start
end_str = args.end
start_dt = datetime.datetime.strptime(start_str, '%Y%m%d-%H%M')
end_dt = datetime.datetime.strptime(end_str, '%Y%m%d-%H%M')
start_unix = start_dt.timestamp()
end_unix = end_dt.timestamp()
logger.debug('start_dt: {}'.format(start_dt))
logger.debug('end_dt: {}'.format(end_dt))
logger.debug('start_unix: {}'.format(start_unix))
logger.debug('end_unix: {}'.format(end_unix))

# サブプロセスでコマンドを実行し、結果からアクセストークンを抽出
completed_process = subprocess.run(['cloudctl', 'tokens'], stdout=subprocess.PIPE)
result_str = completed_process.stdout.decode('utf-8')
match = re.search(r'(.*)\s+Bearer\s+(.*)', result_str)
access_token = (match.group(2))
logger.debug('access_token: {}'.format(access_token))

# Prometheusクエリー
# 指定のNamespaceの、指定のintervalで算出したPod毎のCPU使用率を取得する
# sum(rate(container_cpu_usage_seconds_total{namespace="$namespace"}[$interval])) by (pod_name) * 100
query = 'sum(rate(container_cpu_usage_seconds_total{{namespace="{}"}}[{}])) ' \
        'by (pod_name) * 100'.format(namespace, interval)
logger.debug('query: {}'.format(query))

# リクエスト
url = 'https://mycluster.icp:8443/prometheus/api/v1/query_range'
headers = {'Authorization': 'Bearer {}'.format(access_token)}
params = {'query': query,
          'start': start_unix,
          'end': end_unix,
          'step': step}
logger.debug('url: {}'.format(url))
logger.debug('headers: {}'.format(headers))
logger.debug('params: {}'.format(params))


# リクエストを実行
response = requests.get(url, verify=False, headers=headers, params=params)
response.raise_for_status()
logger.debug('response: {}'.format(response))

# レスポンスは以下のようなデータ
# pprint.pprint(response.json())
# {'data': {'result': [{'metric': {'pod_name': 'infra-test-nodeport-cust-0'},
#                       'values': [[1547528400, '2.64939279124293'],
#                                  [1547532000, '2.5820633706497045'],
#                                  [1547535600, '2.562417181158173'],
#                                  [1547539200, '2.4563804665536724'],

# 意味のない部分を取り除いて中のリストを取り出す
results = response.json()['data']['result']

# 取り出したのは以下のようなデータ
# pprint.pprint(results)
# [{'metric': {'pod_name': 'infra-test-nodeport-cust-0'},
#   'values': [[1547528400, '2.64939279124293'],
#              [1547532000, '2.5820633706497045'],
#              [1547535600, '2.562417181158173'],
#              [1547539200, '2.4563804665536724'],
#
# このデータを時刻をキーにして以下のような辞書にまとめる
#
# {1547464889.632: {'infra-test-nodeport-cust-0': '3.1518179124293577',
#                   'infra-test-nodeport-cust-1': '1.530811175762711',
#                   'infra-test-nodeport2-cus-0': '3.0063879859887037',
#                   'infra-test-nodeport2-cus-1': '1.5241500936723127'},
#  1547468489.632: {'infra-test-nodeport-cust-0': '3.161739384943495',
#                   'infra-test-nodeport-cust-1': '1.5393470943785368',
#                   'infra-test-nodeport2-cus-0': '2.8831145322598943',
#                   'infra-test-nodeport2-cus-1': '1.578976048757047'},

# 時刻毎のデータの辞書を用意する
time_series = collections.defaultdict(dict)

# Pod名のSetを用意する
pod_names = set()

for result in results:
    # Pod名を取り出してSetに入れておく
    pod_name = result['metric']['pod_name']
    pod_names.add(pod_name)
    for value in result['values']:
        # timestampを辞書のキーにすることで同じtimestampのデータをまとめる
        # defaultdictを使うことでキーがなくてもKeyErrorにならない
        time_series[value[0]][pod_name] = value[1]

# pprint.pprint(time_series)

# csvのヘッダーは時刻とPod名にする
fieldnames = ['timestamp']
fieldnames.extend(pod_names)

# csvファイルに保存する
with open(filepath, 'w') as csv_file:

    writer = csv.DictWriter(csv_file, fieldnames=fieldnames)
    writer.writeheader()

    # 辞書から時間毎のデータを取り出してループする
    for timestamp, values in time_series.items():
        # 行に時間の列を追加
        row = {'timestamp': datetime.datetime.fromtimestamp(timestamp)}
        # valuesは以下のような辞書
        # {'infra-test-nodeport-cust-0': '2.467225521553685',
        #  'infra-test-nodeport-cust-1': '1.5932590068361583',
        #  'infra-test-nodeport2-cus-0': '2.2811341803954917',
        #  'infra-test-nodeport2-cus-1': '1.6517850743220521'},
        # 事前に格納したPod名のリストの方でループする
        for pod_name in pod_names:
            try:
                row[pod_name] = values[pod_name]
            except KeyError:
                # valuesにこのPodのデータがないときはKeyErrorが発生するので空データを入れる
                row[pod_name] = ''
        writer.writerow(row)

実行例

requestモジュールが必要。

pip install requests

サブプロセスでcloudctl tokenを実行してトークンを取得しているので、cloudctlコマンドが必要で、事前にログインしておく必要がある。

実行すると以下のようにcsvが取得できる。

$ python export_pod_cpu.py --help
usage: export_pod_cpu.py [-h] [-f FILENAME] [-n NAMESPACE]
                         [--interval INTERVAL] [--start START] [--end END]
                         [--step STEP]

PodのCPU使用率をcsvに出力します。

optional arguments:
  -h, --help            show this help message and exit
  -f FILENAME, --filename FILENAME
                        出力先のファイル名を指定します
  -n NAMESPACE, --namespace NAMESPACE
                        Namespaceを指定します
  --interval INTERVAL   CPU使用率計算に使用するデータの間隔を指定します（例）1h、5m
  --start START         データの開始時間を指定します（例）20190101-1000
  --end END             データの終了時間を指定します（例）20190102-1000
  --step STEP           データポイントの間隔（秒）を指定します
$ python export_pod_cpu.py -f test.csv -n default --interval 5m --start 20190115-1600 --end 20190116-1600 --step 600
$ cat test.csv
timestamp,infra-test-nodeport-cust-1,infra-test-nodeport2-cus-1,infra-test-nodeport2-cus-0,infra-test-nodeport-cust-0
2019-01-15 16:00:00,1.7765650066665255,1.5227466104164478,2.4642478804166026,2.7171226995831903
2019-01-15 16:10:00,1.4900129837500724,1.4548672362502657,2.3264455262498513,2.7998607379167124
2019-01-15 16:20:00,1.7629794254168016,1.6523557370834396,2.231762218333415,2.040916205000182
2019-01-15 16:30:00,1.87828389291667,1.8159218674998103,1.7364743683333472,2.4042730716670726
2019-01-15 16:40:00,1.6692312762499266,1.7964510670833533,2.264148609108464,2.300661640484626
2019-01-15 16:50:00,1.7293341049999826,1.7319731500000066,1.8862790512499334,2.091235875833111

（省略）

2019-01-16 15:00:00,1.4205530700000204,1.450829464166835,2.229421241249838,2.6200906879167483
2019-01-16 15:10:00,1.207286078750182,1.4032802437501837,1.8004293182339135,2.120460568511992
2019-01-16 15:20:00,1.2547518466667875,1.5286131908334255,1.8340893729164995,2.258688518749826
2019-01-16 15:30:00,1.2122690649999868,1.3929129920832868,2.2814286763049063,2.8766292608645045
2019-01-16 15:40:00,1.4557575473232511,1.2478161367336864,1.8957547083334705,2.535229864166316
2019-01-16 15:50:00,1.0475173487499962,1.2800040254167773,1.750940527916403,2.7946370483334704
2019-01-16 16:00:00,1.4323884024997824,1.3961431675001752,2.2708808758333516,2.626497514166885
$

TODO

  • 日時をローカル時刻で指定してるが、UTCで指定できる方が便利かもしれない
  • CPUしかやってないのでメモリー使用量も必要
  • openpyxlモジュールとかを使ってエクセルにするところまでやってもよさそう
14
11
3

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
14
11

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
