MinikubeにPrometheusとGrafanaをHelmチャートでデプロイする

MinikubeでPrometheusとGrafanaをHelmでインストールして動かしてみる。

以下のHelmチャートを使ってインストールする。

コンポーネント バージョン
Minikube v0.33.1
Kubernetes v1.13.2
Prometheusチャート 8.4.5
Prometheus 2.6.1
Grafanaチャート 1.25.1
Grafana 5.4.3

準備

Minikubeを起動する。

minikube start

Minikubeでingressのアドオンを有効にする。

minikube addons enable ingress

MinikubeのIPアドレスを確認する。

minikube ip

/etc/hostsにMinikubeのIPを追記する。各コンポーネントへのIngress経由でのアクセスをパスで分けようとすると、パスのリライトやリダイレクトの整合性をとるのが難しいので、仮想ホストを分けた方が楽。

/etc/hosts
192.168.99.106  alertmanager.minikube prometheus.minikube grafana.minikube

PrometheusとGrafanaをデプロイする先のNamespaceを作成する。

kubectl create ns monitoring

helmを初期化し、クラスターにtillerをデプロイする。

helm init

Prometheus

helm repoコマンドで登録済みのレポジトリを確認する。

$ helm repo list
NAME            URL
stable          https://kubernetes-charts.storage.googleapis.com
local           http://127.0.0.1:8879/charts
$

helm searchコマンドでPrometheusのチャートを確認する。

$ helm search prometheus
NAME                                    CHART VERSION   APP VERSION DESCRIPTION
stable/prometheus                       8.4.5           2.6.1       Prometheus is a monitoring system and time seri...
stable/prometheus-adapter               v0.4.1          v0.4.1      A Helm chart for k8s prometheus adapter
stable/prometheus-blackbox-exporter     0.2.0           0.12.0      Prometheus Blackbox Exporter
stable/prometheus-cloudwatch-exporter   0.2.1           0.5.0       A Helm chart for prometheus cloudwatch-exporter
stable/prometheus-consul-exporter       0.1.2           0.4.0       A Helm chart for the Prometheus Consul Exporter
stable/prometheus-couchdb-exporter      0.1.0           1.0         A Helm chart to export the metrics from couchdb...
stable/prometheus-mysql-exporter        0.2.1           v0.11.0     A Helm chart for prometheus mysql exporter with...
stable/prometheus-node-exporter         1.1.0           0.17.0      A Helm chart for prometheus node-exporter
stable/prometheus-operator              1.8.0           0.26.0      Provides easy monitoring definitions for Kubern...
stable/prometheus-postgres-exporter     0.6.1           0.4.7       A Helm chart for prometheus postgres-exporter
stable/prometheus-pushgateway           0.3.0           0.6.0       A Helm chart for prometheus pushgateway
stable/prometheus-rabbitmq-exporter     0.3.0           v0.29.0     Rabbitmq metrics exporter for prometheus
stable/prometheus-redis-exporter        1.0.1           0.25.0      Prometheus exporter for Redis metrics
stable/prometheus-snmp-exporter         0.0.1           0.14.0      Prometheus SNMP Exporter
stable/prometheus-to-sd                 0.1.1           0.2.2       Scrape metrics stored in prometheus format and ...
stable/elasticsearch-exporter           1.0.0           1.0.2       Elasticsearch stats exporter for Prometheus
stable/helm-exporter                    0.1.0           0.1.0       Exports helm release stats to prometheus
stable/karma                            1.1.9           v0.21       A Helm chart for Karma - an UI for Prometheus A...
stable/stackdriver-exporter             0.0.6           0.6.0       Stackdriver exporter for Prometheus
stable/weave-cloud                      0.3.1           1.1.0       Weave Cloud is a add-on to Kubernetes which pro...
stable/kube-state-metrics               0.13.0          1.4.0       Install kube-state-metrics to generate and expo...
stable/mariadb                          5.5.0           10.1.37     Fast, reliable, scalable, and easy to use open-...
$

helm inspect valuesコマンドでパラメータのデフォルト値を表示させ、リダイレクトしてファイルに保存する。

helm inspect values stable/prometheus > prometheus-values.yaml

保存したファイルと、チャートのREADMEを参考に、設定値をカスタマイズする。デフォルト値を使うものは削除し、カスタマイズ部分だけを残す。今回は以下のようにした。

  • storageClassをstandardと指定
    • Minikubeではデフォルトでstorage-provisionerdefault-storageclassのアドオンが有効になっていて、storageClassをstandardと指定することでPersistentVolumeを動的プロビジョニングさせることができる
  • 性能情報の保管期間を12時間に指定
  • pushgatewayは使わないので無効化
  • alertmanagerとserver(Prometheus)にIngress経由でアクセスできるようにIngressを有効化し、それぞれの仮想ホストを指定
prometheus-values.yaml
alertmanager:
  ingress:
    enabled: true
    hosts:
      - alertmanager.minikube
  persistentVolume:
    size: 1Gi
    storageClass: "standard"
server:
  ingress:
    enabled: true
    hosts:
      - prometheus.minikube
  persistentVolume:
    size: 1Gi
    storageClass: "standard"
  retention: "12h"
pushgateway:
  enabled: false

チャートをリリースする。

$ helm install --name prometheus --namespace monitoring -f prometheus-values.yaml stable/prometheus
NAME:   prometheus
LAST DEPLOYED: Fri Feb  1 18:49:48 2019
NAMESPACE: monitoring
STATUS: DEPLOYED

RESOURCES:
==> v1beta1/DaemonSet
NAME                      DESIRED  CURRENT  READY  UP-TO-DATE  AVAILABLE  NODE SELECTOR  AGE
prometheus-node-exporter  1        1        0      1           0          <none>         1s

==> v1beta1/Ingress
NAME                     HOSTS                  ADDRESS  PORTS  AGE
prometheus-alertmanager  alertmanager.minikube  80       1s
prometheus-server        prometheus.minikube    80       1s

==> v1/PersistentVolumeClaim
NAME                     STATUS  VOLUME                                    CAPACITY  ACCESS MODES  STORAGECLASS  AGE
prometheus-alertmanager  Bound   pvc-b68e41ef-2606-11e9-acbf-080027a3230f  1Gi       RWO           standard      1s
prometheus-server        Bound   pvc-b68ea305-2606-11e9-acbf-080027a3230f  1Gi       RWO           standard      1s

==> v1beta1/ClusterRole
NAME                           AGE
prometheus-kube-state-metrics  1s
prometheus-server              1s

==> v1beta1/ClusterRoleBinding
NAME                           AGE
prometheus-kube-state-metrics  1s
prometheus-server              1s

==> v1beta1/Deployment
NAME                           DESIRED  CURRENT  UP-TO-DATE  AVAILABLE  AGE
prometheus-alertmanager        1        1        1           0          1s
prometheus-kube-state-metrics  1        1        1           0          1s
prometheus-server              1        1        1           0          1s

==> v1/Pod(related)
NAME                                            READY  STATUS             RESTARTS  AGE
prometheus-node-exporter-tl47v                  0/1    ContainerCreating  0         1s
prometheus-alertmanager-77585bb469-9hggb        0/2    Pending            0         1s
prometheus-kube-state-metrics-68cfd7cbd9-4n7vr  0/1    Pending            0         1s
prometheus-server-5d8c6c-wv6fd                  0/2    Init:0/1           0         1s

==> v1/ConfigMap
NAME                     DATA  AGE
prometheus-alertmanager  1     1s
prometheus-server        3     1s

==> v1/ServiceAccount
NAME                           SECRETS  AGE
prometheus-alertmanager        1        1s
prometheus-kube-state-metrics  1        1s
prometheus-node-exporter       1        1s
prometheus-server              1        1s

==> v1/Service
NAME                           TYPE       CLUSTER-IP      EXTERNAL-IP  PORT(S)   AGE
prometheus-alertmanager        ClusterIP  10.106.187.167  <none>       80/TCP    1s
prometheus-kube-state-metrics  ClusterIP  None            <none>       80/TCP    1s
prometheus-node-exporter       ClusterIP  None            <none>       9100/TCP  1s
prometheus-server              ClusterIP  10.107.118.222  <none>       80/TCP    1s


NOTES:
The Prometheus server can be accessed via port 80 on the following DNS name from within your cluster:
prometheus-server.monitoring.svc.cluster.local

From outside the cluster, the server URL(s) are:
http://prometheus.minikube


The Prometheus alertmanager can be accessed via port 80 on the following DNS name from within your cluster:
prometheus-alertmanager.monitoring.svc.cluster.local

From outside the cluster, the alertmanager URL(s) are:
http://alertmanager.minikube



For more information on running Prometheus, visit:
https://prometheus.io/

$

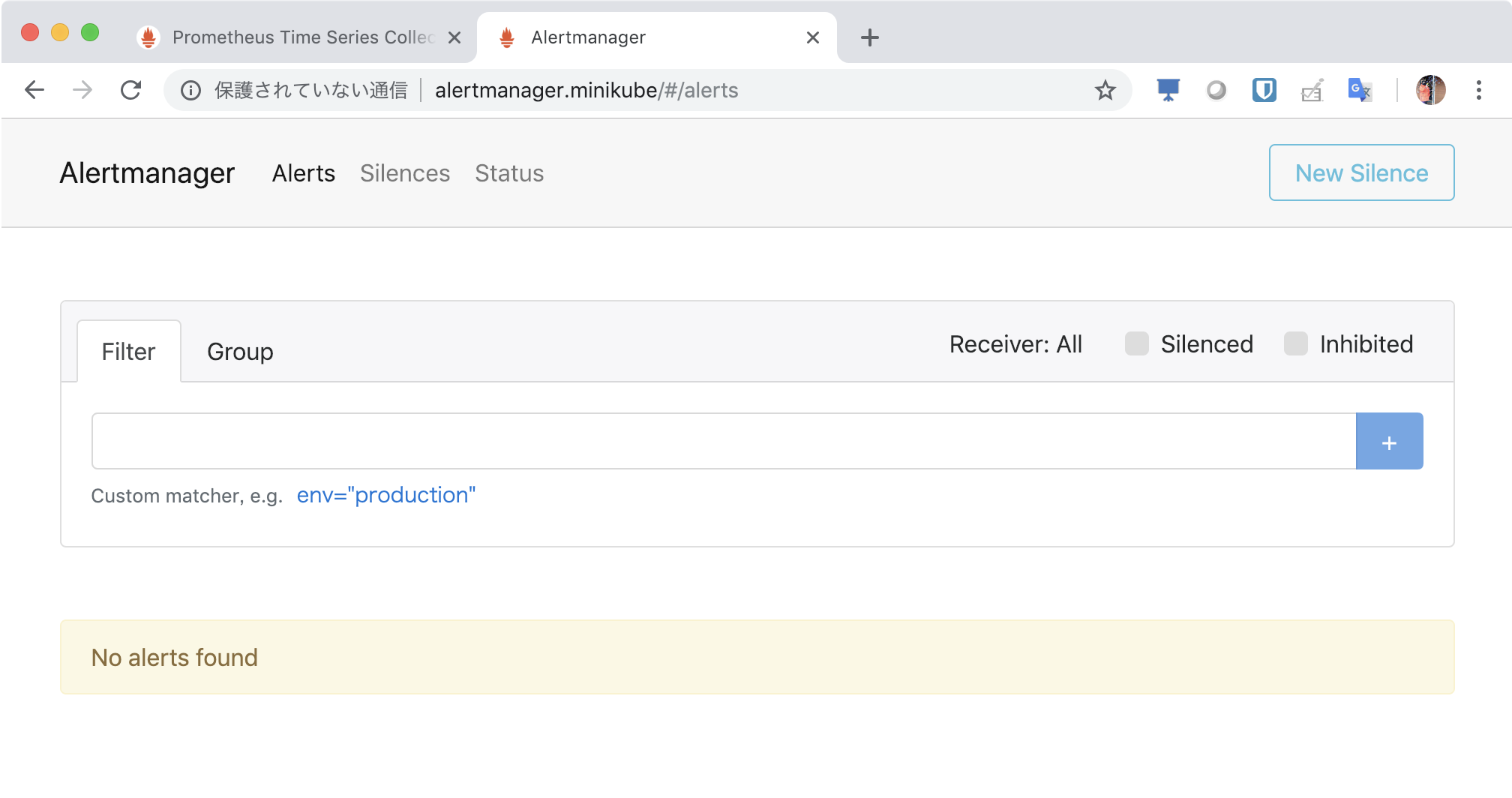

PrometheusとAlertmanagerのそれぞれにアクセスできることを確認。



Grafana

続いてGrafanaをインストールする。

helm searchコマンドでGrafanaのチャートを確認する。

$ helm search grafana
NAME            CHART VERSION   APP VERSION DESCRIPTION
stable/grafana  1.25.1          5.4.3       The leading tool for querying and visualizing t...
$

Prometheusのときと同様に、パラメータのデフォルト値をファイルに保存する。

helm inspect values stable/grafana > grafana-values.yaml

保存したファイルと、チャートのREADMEを参考に、設定値をカスタマイズする。今回は以下のようにした。

  • Ingress経由でアクセスできるようにIngressを有効化し、仮想ホストを指定
  • storageClassNameを指定してPersistentVolumeを動的プロビジョニングさせる
grafana-values.yaml
ingress:
  enabled: true
  hosts:
    - grafana.minikube
persistence:
  enabled: true
  storageClassName: "standard"
  size: 1Gi

チャートをリリースする。

$ helm install --name grafana --namespace monitoring -f grafana-values.yaml stable/grafana
NAME:   grafana
LAST DEPLOYED: Fri Feb  1 18:53:42 2019
NAMESPACE: monitoring
STATUS: DEPLOYED

RESOURCES:
==> v1/Secret
NAME     TYPE    DATA  AGE
grafana  Opaque  3     0s

==> v1/ConfigMap
NAME     DATA  AGE
grafana  1     0s

==> v1/ServiceAccount
NAME     SECRETS  AGE
grafana  1        0s

==> v1beta1/RoleBinding
NAME     AGE
grafana  0s

==> v1beta1/PodSecurityPolicy
NAME     DATA   CAPS      SELINUX   RUNASUSER  FSGROUP   SUPGROUP  READONLYROOTFS  VOLUMES
grafana  false  RunAsAny  RunAsAny  RunAsAny   RunAsAny  false     configMap,emptyDir,projected,secret,downwardAPI,persistentVolumeClaim

==> v1/Pod(related)
NAME                      READY  STATUS    RESTARTS  AGE
grafana-65f656d6c4-227tr  0/1    Init:0/1  0         0s

==> v1/PersistentVolumeClaim
NAME     STATUS  VOLUME                                    CAPACITY  ACCESS MODES  STORAGECLASS  AGE
grafana  Bound   pvc-41e671a5-2607-11e9-acbf-080027a3230f  1Gi       RWO           standard      0s

==> v1/ClusterRole
NAME                 AGE
grafana-clusterrole  0s

==> v1/ClusterRoleBinding
NAME                        AGE
grafana-clusterrolebinding  0s

==> v1beta1/Role
NAME     AGE
grafana  0s

==> v1/Service
NAME     TYPE       CLUSTER-IP     EXTERNAL-IP  PORT(S)  AGE
grafana  ClusterIP  10.108.154.68  <none>       80/TCP   0s

==> v1beta2/Deployment
NAME     DESIRED  CURRENT  UP-TO-DATE  AVAILABLE  AGE
grafana  1        1        1           0          0s

==> v1beta1/Ingress
NAME     HOSTS             ADDRESS  PORTS  AGE
grafana  grafana.minikube  80       0s


NOTES:
1. Get your 'admin' user password by running:

   kubectl get secret --namespace monitoring grafana -o jsonpath="{.data.admin-password}" | base64 --decode ; echo

2. The Grafana server can be accessed via port 80 on the following DNS name from within your cluster:

   grafana.monitoring.svc.cluster.local

   From outside the cluster, the server URL(s) are:
     http://grafana.minikube


3. Login with the password from step 1 and the username: admin

$

Grafanaにアクセスできることを確認する。


チャートをリリースしたときのメッセージに出力されている通り、ログインパスワードは以下のコマンドで取得する。

kubectl get secret --namespace monitoring grafana -o jsonpath="{.data.admin-password}" | base64 --decode ; echo

GrafanaとPrometheusの連携

Grafanaにログインしてデータソースを追加する。


タイプはPrometheusを選択。


URLはクラスター内でアクセスするのでServiceの名前とポートを指定すればよく、http://prometheus-serverを指定する。


データソースが追加できたら今度はダッシュボードを追加する。


Graphのパネルを追加する。


パネルのタイトルを右クリックしてメニューを開き、Editをクリックする。


Metricsタブで、5分間で計測したPod毎のCPU使用率を表示する以下のクエリーを入力する。

sum(rate(container_cpu_usage_seconds_total{image!=""}[5m])) by (namespace, pod_name) * 100

凡例のフォーマットには以下を指定。

{{ namespace }}/{{ pod_name }}


Generalタブでパネルのタイトルを指定する。


Legendタブで凡例を右にテーブルで表示するようにチェックを入れる。


右にある「×」ボタンを押して編集パネルを閉じ、パネルの右下をドラッグしてサイズを調整する。

メモリーのパネルも同様に以下のクエリーを指定して追加し、以下のようなダッシュボードが完成。

sum(container_memory_usage_bytes{image!=""}) by (namespace, pod_name)
