C4-Extendを使ってみる。(Touchdesigner,Trigger編)

Last updated at Posted at 2019-05-20

#続き
前回C4-Extendのセットアップをしました。
ここからは実際に使用できるように進めていく。
#やること
ArtnetをTouchdesignerからOUTしたものを録画していく。

・Artnet-DMX-SPIの流れ(raw出し)
・UIからArtnetパケットRecode,再生
・AnalogInputでTrigger発火
今回はここまで
・iPad(OSC)からScene再生。
・Touchdesignerから録画、Queue出し。(Artnet+OSCの検証)

#Raw出し
PixLiteあたりと同じ機能、Artnetの設定をしていく。そのままArtNetでリアルタイムにLED点灯パターンを反映させる
outputはTouchdesignerを使用。便利。

###ネットワーク周りの設定。
ルーターを挟んでEthernetで接続。Webブラウザで10.254.254.254に接続。
###Touchdesigener

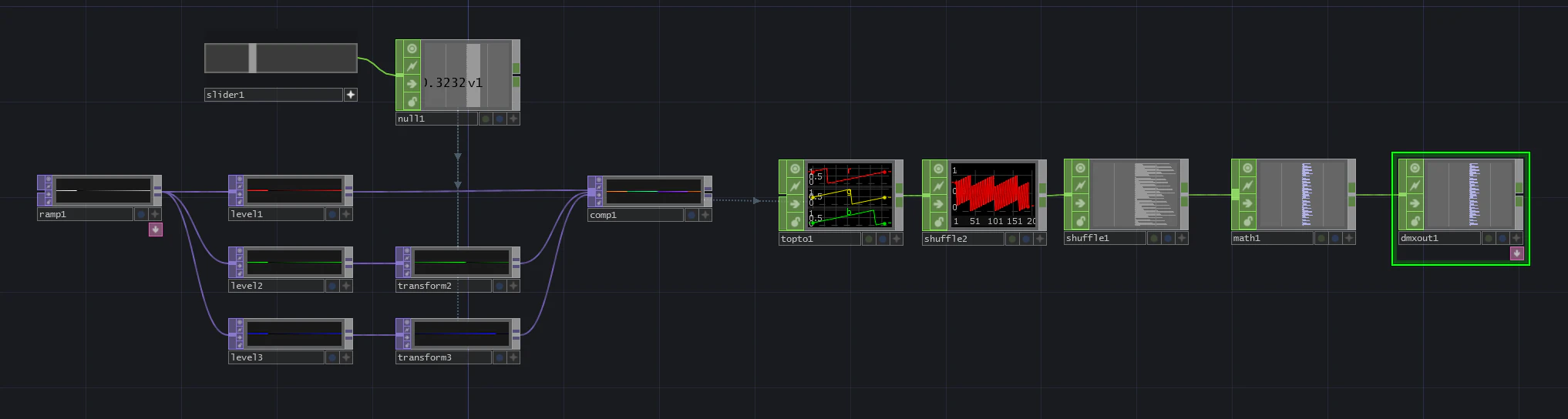

RGB[0-255]をArtnet出力します。
詳細はこっちみてね
LEDTEST.toe

C4-ExtendでのArtNet確認

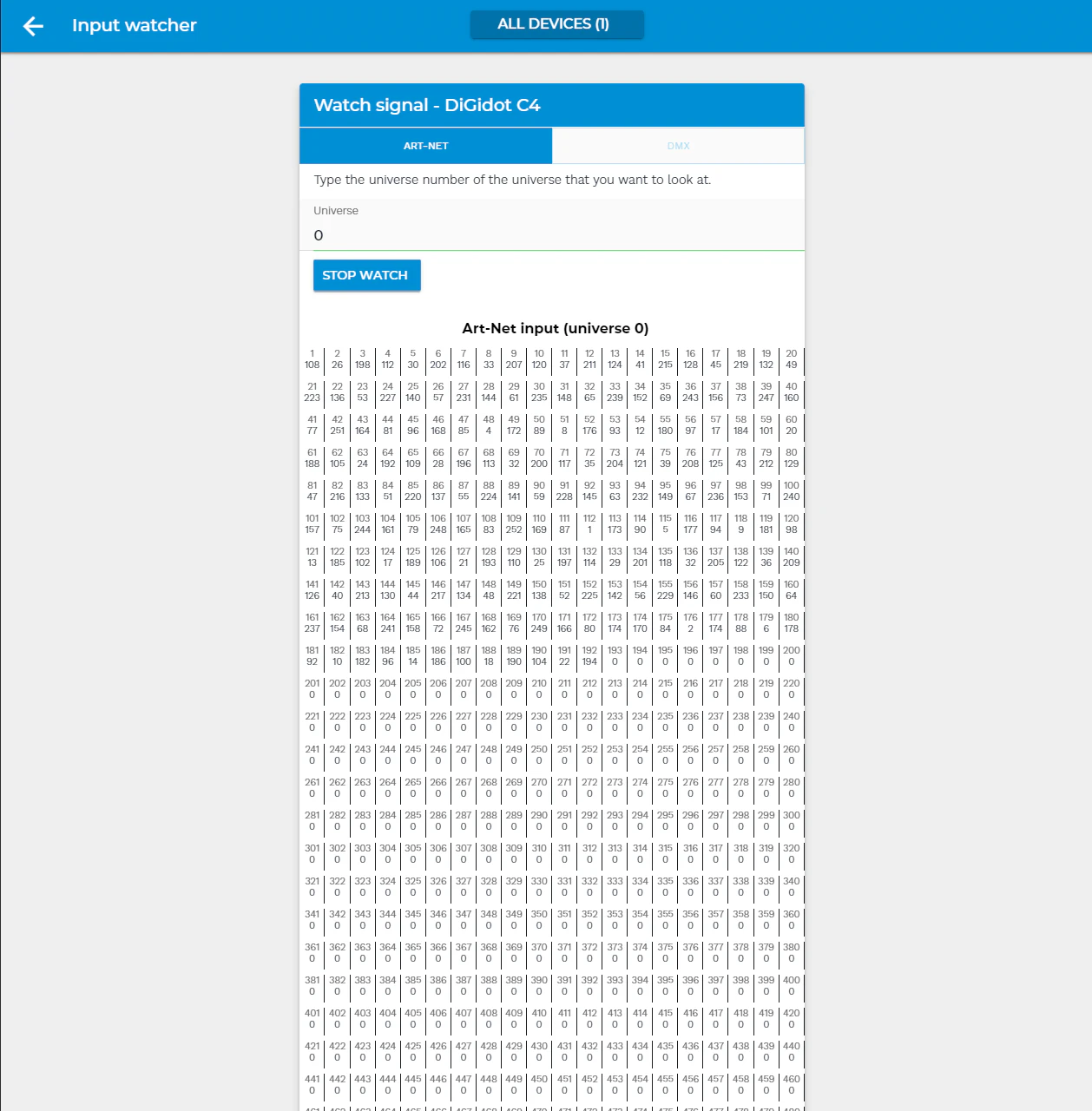

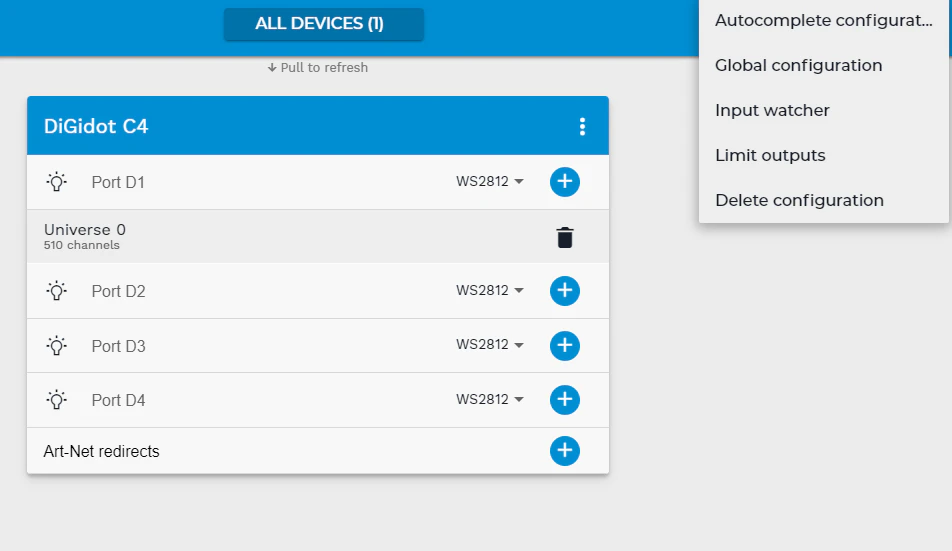

Homeから[Settings]/[In/out configuration]の右上ツールセットにInputWatcherがある。Universeを合わせてWATCHINPUTすると今着ているデータを見れる。すごい
カラー情報まで見れる。有難い。

#REC出し
touchからのLED出力を録画、再生してみる。

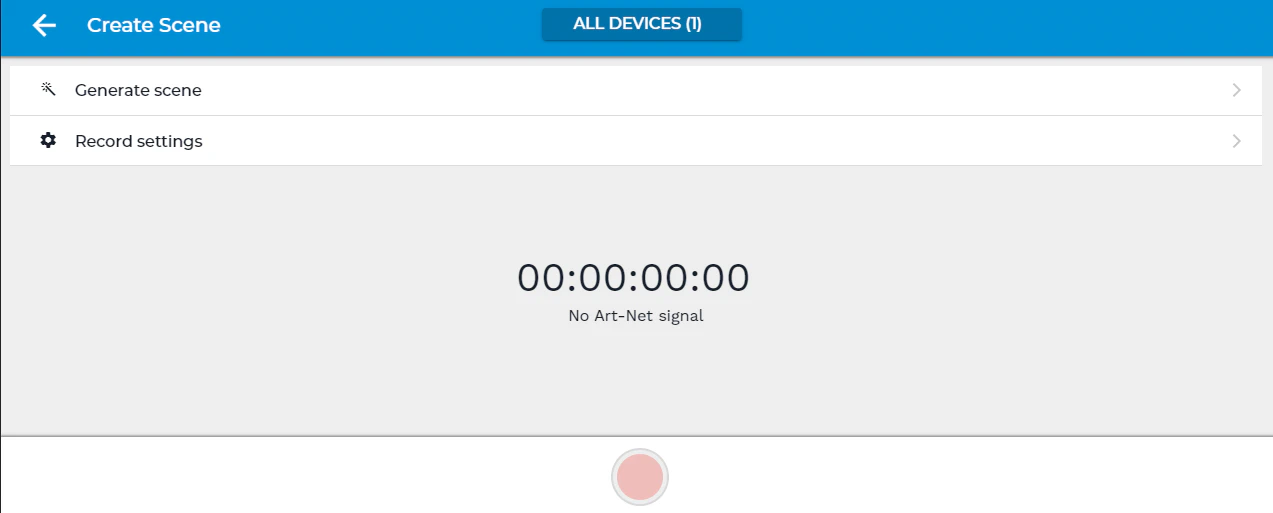

テストパターンを作った時と同じように[CreateSCene]に。

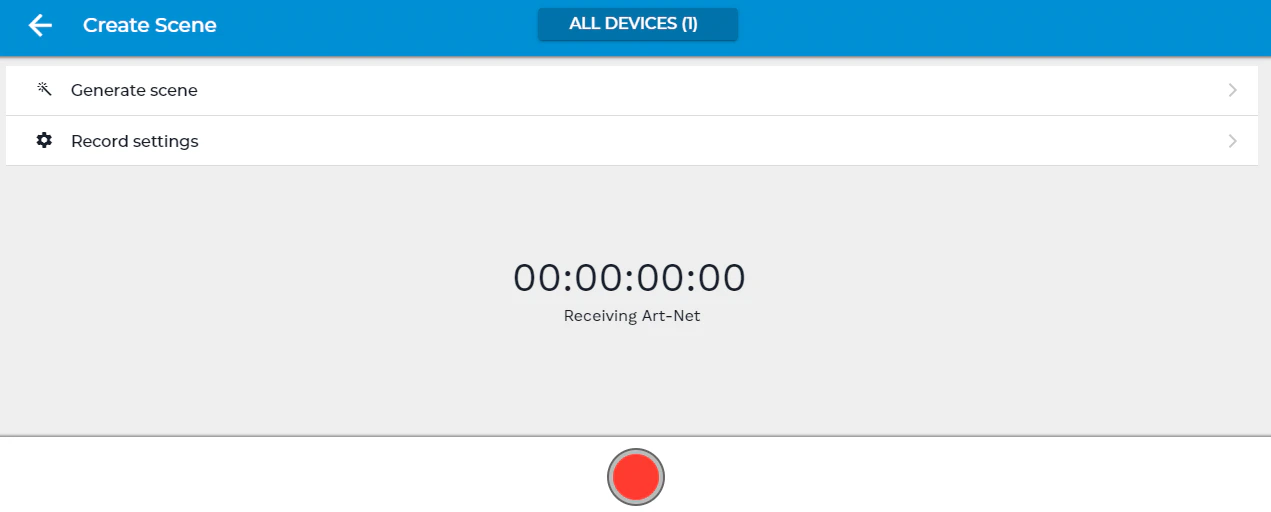

この状態でArt-NetパケットがC4-Extendに届いてるとRec可能になる。
さっき
touchからOUTPUT中

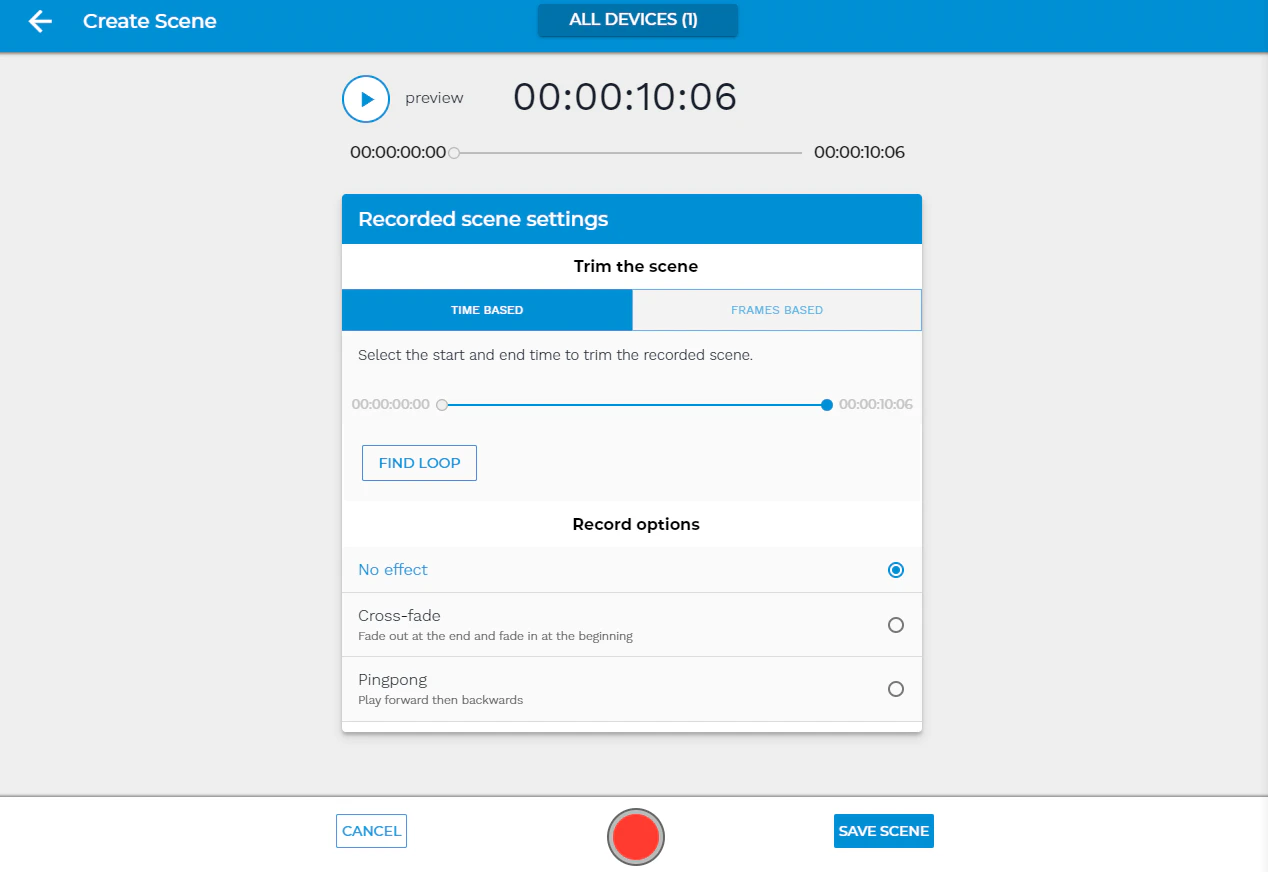

[Recordsetting]にloop設定やフェードを入れたりもできる
よくよく見たらRecode中もArt-NetはLEDに反映できてる。
FINDLOOPすると止まってしまうが、LEDのVJ的な使い方ができるかも。
ならばTriggerだ。

#Trigger
Triggerを使えばリモートで出せる絵を切り替えられる。
PixLiteなどではリアルタイムに絵を切り替える必要があったが、RecodeしておけばC4_exted単体で演出が可能になる。

割り込み方法がいくつかあり、
・HTTPのUIから再生
・Triggerからの再生
 ・AnalogInput
 ・OSC
 ・UDP
 ・HTTP
個人的にはOSCをよく使うのでサクッとできるAnalogInputとOSC周りの使い方を試してみる。

#AnalogInput

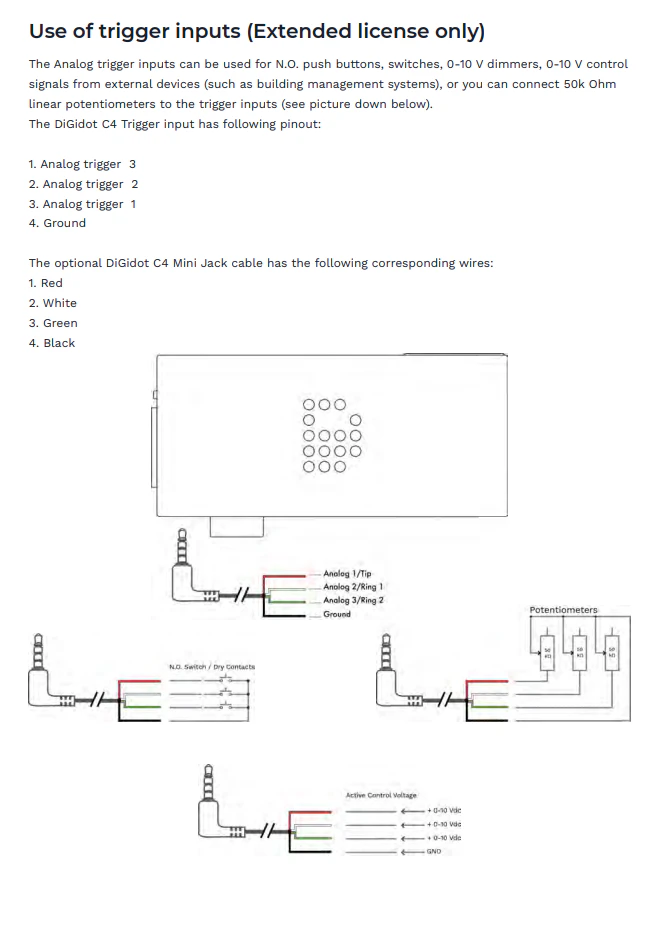

C4-ExtendのミニプラグINの部分、4極がGNDとINPUTPULLUPでピンが出ているそう。

適当にスイッチ繋げばTriggerとして使える。

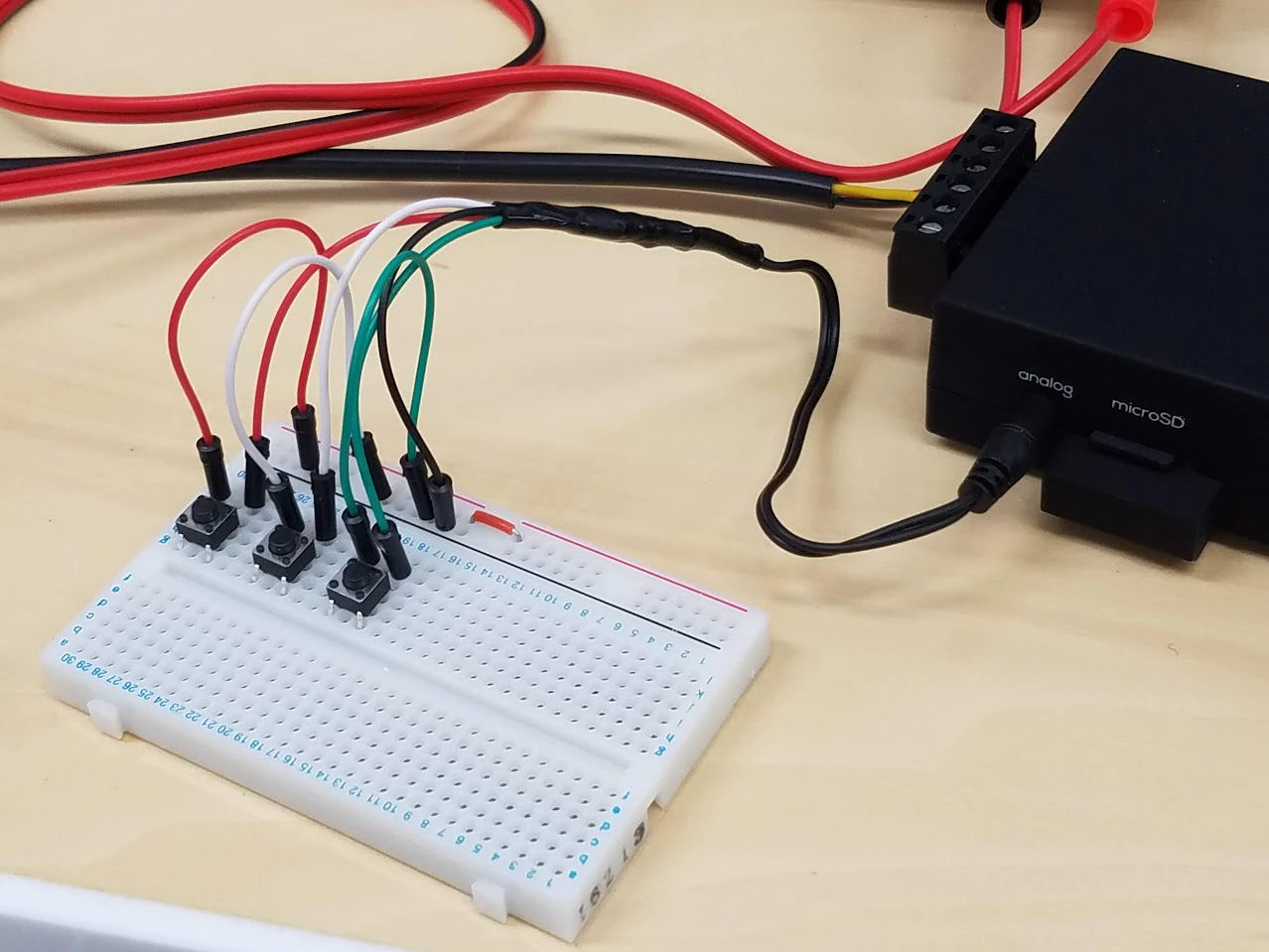

繋いだ
ミニプラグの線の色、種類がある、しかもポリビニル導線の事が多い。
被覆焼いて、導通を確認しながら制作しよう。

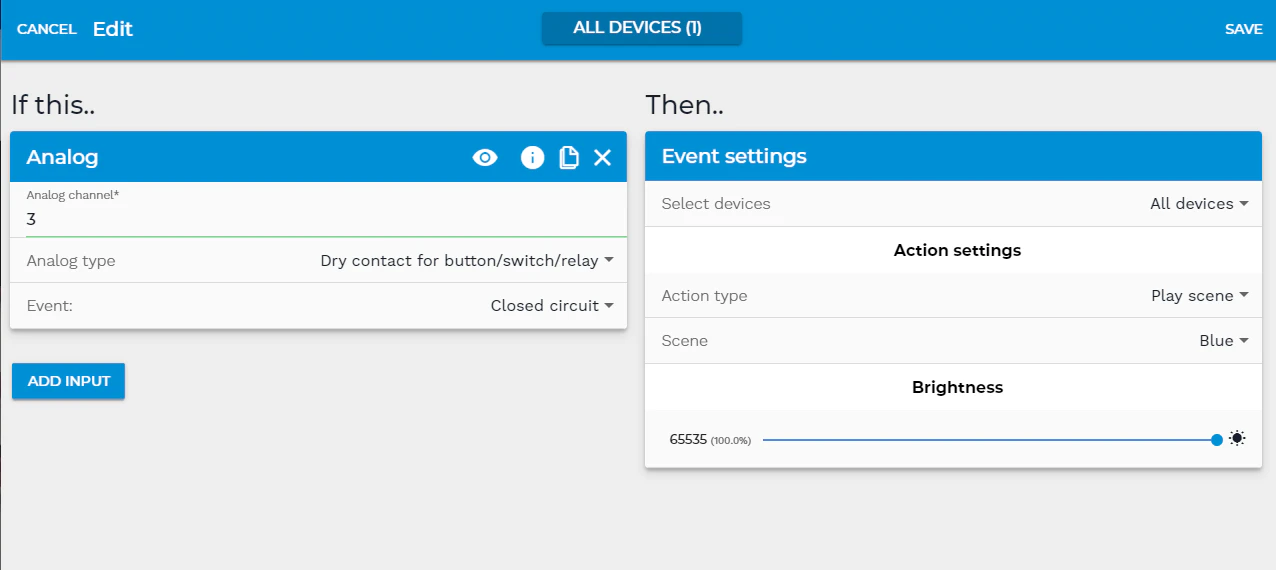

HomeからTriggerに入り、Analog3(ring2)なら以下のように。

現場で他の機材が不要のため、これは便利。難点は3Inputのみ。
組み合わせれば7個まで当てれるがそこまで来たらめんどくさい。

#次
Triggerの取り方も分かったしOSCで繋いでいこう。
