OpenWrt チューニング ベンチマーク

はじめに

初心者対応構成

• スクリプトでの自動設定
• UCIとLuCi及びWinSCPにて比較しながら作業がおススメ

PowerShellでSSHアクセス

• PowerShellの開始 (キー入力)：Win+x > a > はい
  ※Windows7以降標準搭載

ssh root@192.168.1.1

ssh root@192.168.1.1のショートカット作成（デスクトップ）

powershell

$DESKTOP = ([Environment]::GetFolderPath("Desktop") + "\192.168.1.1.lnk")
$WshShell = New-Object -comObject WScript.Shell
$Shortcut = $WshShell.CreateShortcut("$DESKTOP")
$Shortcut.TargetPath = "C:\Windows\System32\WindowsPowerShell\v1.0\powershell.exe"
$Shortcut.Arguments = '-windowstyle hidden -ExecutionPolicy RemoteSigned "Start-Process ssh root@192.168.1.1"'
$Shortcut.IconLocation = "C:\Windows\System32\WindowsPowerShell\v1.0\powershell.exe,0"
$Shortcut.WorkingDirectory = "."
$Shortcut.Save()

• 強制的に貼り付け
• yes

---

SSHログイン出来ない場合

known_hostsクリア

• C:\Users\yourusername\.ssh\known_hosts ※Windows隠しファイル

powershell

Clear-Content .ssh\known_hosts -Force

---

OpenSSHのインストール
※Windows 10 Fall Creators Update(1709)以降標準搭載

• 機能の確認

powershell

Get-WindowsCapability -Online | Where-Object Name -like 'OpenSSH*'

• 機能のインストール

powershell

Add-WindowsCapability -Online -Name OpenSSH.Server~~~~0.0.1.0

---

ベンチマーク

SQMチューニング

参考値

• 回線環境：OCNバーチャルコネクト1G
• デバイス：WXR-5950AX12

設定値

DOWNLOAD='870400' #参考値
UPLOAD='665600' #参考値

設定

opkg update
opkg install luci-app-sqm
opkg install luci-i18n-sqm-ja
. /lib/functions/network.sh
network_flush_cache
network_find_wan6 NET_IF6
network_get_physdev NET_L2D6 "${NET_IF6}"
uci set sqm.@queue[0].enabled='1'
uci set sqm.@queue[0].interface=${NET_L2D6}
uci set sqm.@queue[0].download=${DOWNLOAD}
uci set sqm.@queue[0].upload=${UPLOAD}
uci commit sqm
/etc/init.d/sqm start
/etc/init.d/sqm enable
# reboot

チューニング方法

※有線かつSQMオフ推奨

• 無設定状態で最速安定するサイトでの最高速を基準に調整
• アップロードとダウンロードの差を見ながら調整

参考サイト

• Speed Test / Cloudflare
• MLABO / Google
• FAST / Netflix
• SPEED TEST Powered by RBB SPEED TEST
• ブロードバンドスピードテスト
• みんなのネット回線速度
• Use Speedtest
• インターネットスピードテスト
• SPEEDCHECK
• Radish Network Speed Testing

参考結果

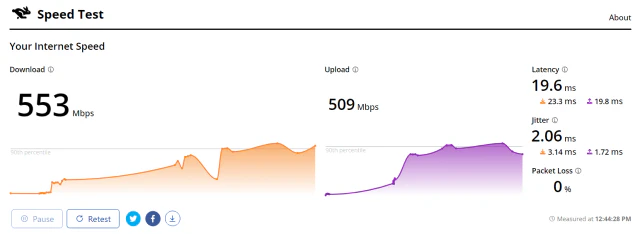

• Speed Test / Cloudflare

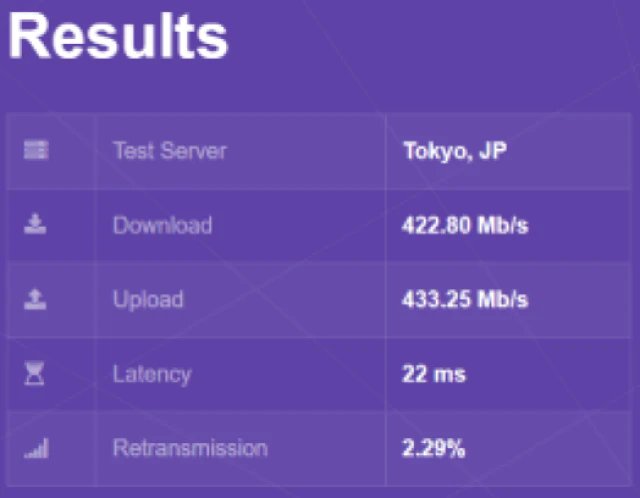

• MLABO / Google

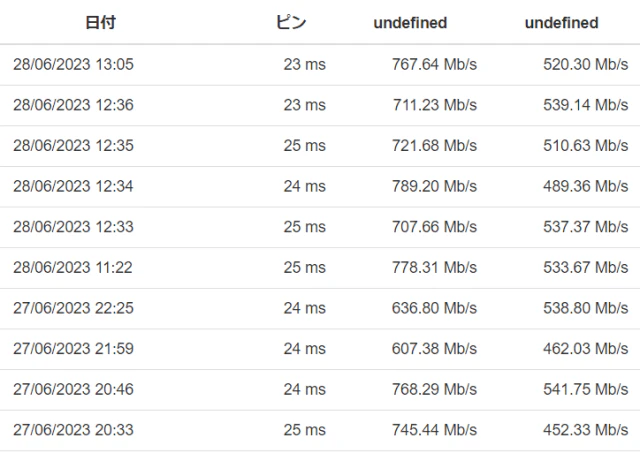

• ブロードバンドスピードテスト


おまけ(Windows用)

• SG TCP/IP Analyzer
  • SG TCP オプティマイザー
    • SG TCP Optimizer 日本語化パッチファイル

IPERF3

ネットワークベンチマーク

• デバイスの設定(サーバー)
  • iperf3

※アクセスポイント未対応

SSH

opkg update
opkg install iperf3
# iperf3
wget --no-check-certificate -O /etc/init.d/iperf3 https://raw.githubusercontent.com/site-u2023/iperf/main/iperf3
chmod +x /etc/init.d/iperf3
NET_IF="lan"
. /lib/functions/network.sh
network_flush_cache
network_get_ipaddr NET_ADDR "${NET_IF}"
sed -i -e "s/192.168.1.1/${NET_ADDR}/g" /etc/init.d/iperf3
# /etc/init.d/iperf3 enable

• デバイスのサーバーモード開始

SSH

/etc/init.d/iperf3 start

• Windowsの設定(クライアント)

  • 以下のサイトからWindows 64 bits iPerfをダウンロード
    iperf3
  • ファイルを解凍しiperf3.exeとcygwin1.dllを以下のディレクトリにインストール
    　　C:\Windows\System32

• Windows powershellを起動

  • powershell > Win+x > a > はい

• 計測

  • ユーザー ドキュメント

powershell@TCP(8コネクション)

iperf3 -c 192.168.1.1 -t 30 -P 8

powershell@udp(2000M)

iperf3 -c 192.168.1.1 -t 30 -u -b 2.4G

• Windowsのクライアントモード終了
  • powershellに以下を入力

powershell

exit

• デバイスのサーバーモード終了

SSH

/etc/init.d/iperf3 stop

参考結果
デバイス：WXR-5950AX12 / WiFi@HE160
クライアント：Wi-Fi6E AX210

iperf3 -c 192.168.1.1 -t 30 -P 8
[ ID] Interval Transfer Bandwidth
[SUM] 0.00-30.00 sec 5.85 GBytes 1.68 Gbits/sec sender
[SUM] 0.00-30.00 sec 5.85 GBytes 1.68 Gbits/sec receiver

iperf3 -c 192.168.1.1 -t 30 -u -b 2.4G
[ ID] Interval Transfer Bandwidth Jitter Lost/Total Datagrams
[ 4] 0.00-30.00 sec 4.49 GBytes 1.29 Gbits/sec 0.072 ms 2792/588949 (0.47%)
[ 4] Sent 588949 datagrams

デバイス：BPI-R3 / WiFi@HE160
クライアント：Wi-Fi7 be200
iperf3 -c 192.168.1.1 -t 30 -P 8
[ ID] Interval Transfer Bandwidth
[SUM] 0.00-30.00 sec 4.91 GBytes 1.41 Gbits/sec sender
[SUM] 0.00-30.00 sec 4.91 GBytes 1.41 Gbits/sec receiver

iperf3 -c 192.168.1.1 -t 30 -u -b 2.4G
[ ID] Interval Transfer Bandwidth Jitter Lost/Total Datagrams
[ 4] 0.00-30.00 sec 5.30 GBytes 1.52 Gbits/sec 0.039 ms 9186/695244 (1.3%)
[ 4] Sent 695244 datagrams

HDPARM

opkg update
opkg install hdparm

hdparm -Tt /dev/sda1

参考結果
デバイス：WXR-5950AX12

• USB：SSD-PUT250U3-BKC / ext4
  Timing cached reads: 1726 MB in 2.00 seconds = 862.41 MB/sec
  Timing buffered disk reads: 804 MB in 3.00 seconds = 267.98 MB/sec

• USB：MF-DAU3064GBK / f2fs
  Timing cached reads: 1696 MB in 2.00 seconds = 848.15 MB/sec
  Timing buffered disk reads: 544 MB in 3.01 seconds = 180.79 MB/sec

BONNIEXX

opkg update
opkg install bonniexx

mkdir -p /mnt/benchmark
# ****にファイルタイプを入力
mount -O rw,noatime -t **** /dev/sda1 /mnt/benchmark
bonnie++ -d /mnt/benchmark -s 64 -r 32 -u 0 -f -b

カスタムDNS

• 129.250.35.250/251はNTTのお客様向けのキャッシュDNSサーバでありPublic DNSではありません

# delete
uci -q delete dhcp.lan.dhcp_option
uci -q delete dhcp.lan.dns
# IPV4
uci add_list dhcp.lan.dhcp_option="6,1.1.1.1,8.8.8.8,129.250.35.250"
uci add_list dhcp.lan.dhcp_option="6,1.0.0.1,8.8.4.4,129.250.35.251"
# IPV6
uci add_list dhcp.lan.dns="2606:4700:4700::1111"
uci add_list dhcp.lan.dns="2001:4860:4860::8888"
uci add_list dhcp.lan.dns="2001:418:3ff::53"
uci add_list dhcp.lan.dns="2606:4700:4700::1001"
uci add_list dhcp.lan.dns="2001:4860:4860::8844"
uci add_list dhcp.lan.dns="2001:418:3ff::1:53"
uci commit dhcp
/etc/init.d/dnsmasq restart

あとがき

参考サイト(感謝)

• OpenWrtで サービスを作成する( iperf3 の例)
