RDSを低コストでDRリージョンにバックアップ・リストアする

概要

以下サイト内容を実施してみました。
簡単に言うと、RDSの障害時にLambdaを使って、
DRリージョンにスナップショットからRDSを復元します。

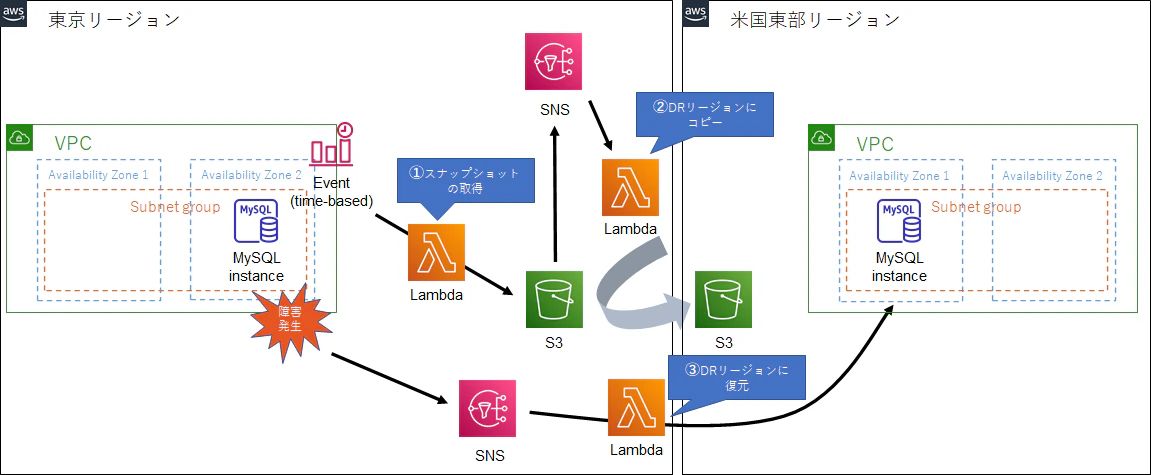

構成図

3つのLambdaを使用しています。

前提条件

RDSはソースリージョンで作成しておきます。
ターゲットリージョンではDBサブネットグループのみ作成しておきます。

目次

1. Lambda用IAMロールの作成
2. 【①RDSスナップショット取得】のLambda
   1. Lambda作成
   2. CloudWatch イベントでスケジュールの設定をする
3. 【②DRリージョンにスナップショットコピー】のLambda
   1. Lambda作成
   2. SNSトピックを作成
   3. RDSイベントサブスクリプションを作成
4. 【③DRリージョンにRDS復元】のLambda
   1. Lambda作成
   2. SNSトピックを作成
   3. RDSイベントサブスクリプションを作成

手順

1. Lambda用IAMロールの作成

まずはIAMロールを作っておきます。

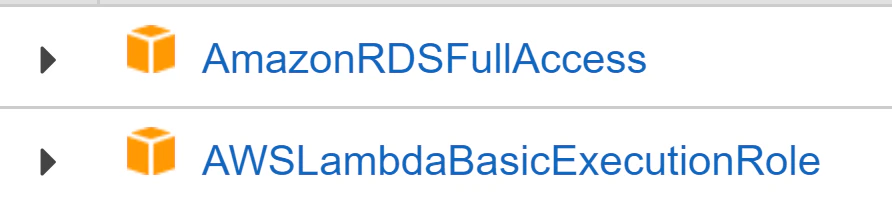

今回は以下のポリシーを適用します。
　(実際に使う場合は最小権限にしてください)

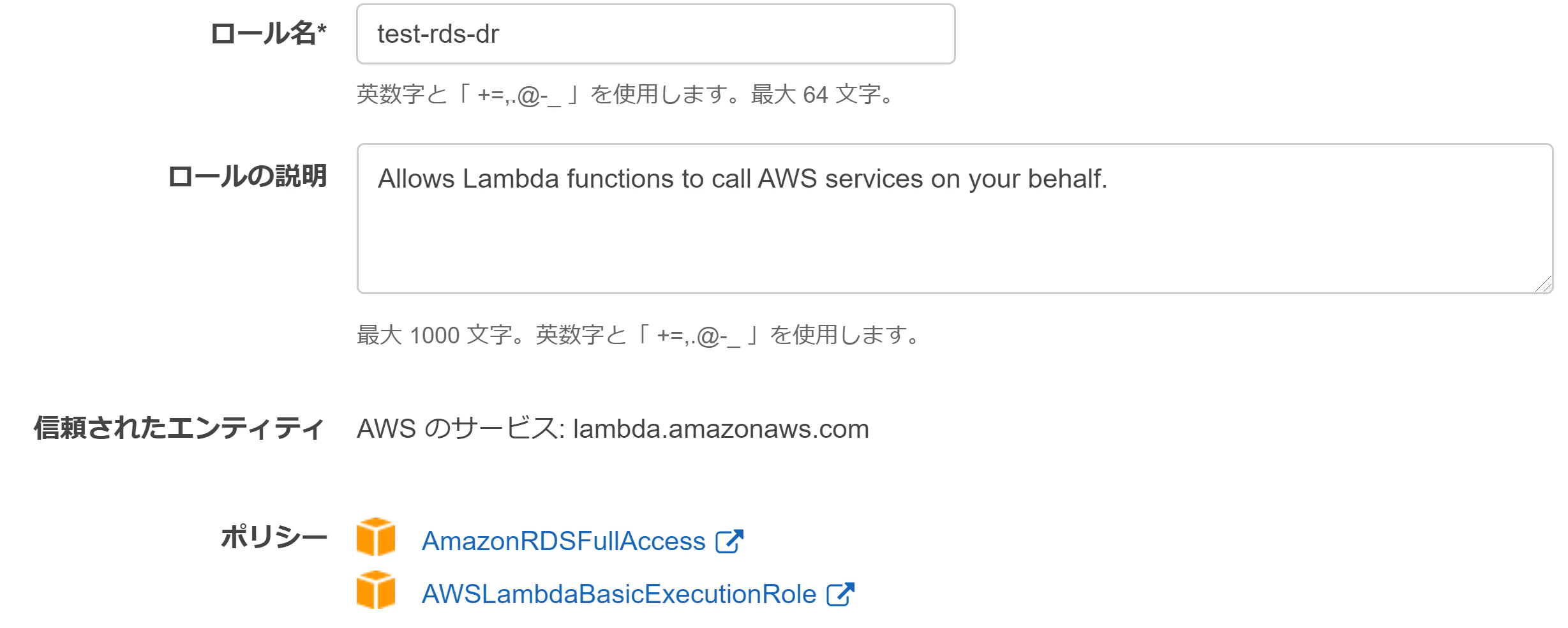

ロール名を入力してロールの作成を押下

2.【①RDSスナップショット取得】のLambda

それでは以下の部分を作っていきましょう。

2-1.Lambda作成

Lambda作成の際は、1で作ったIAMロールを付与します。

コードは冒頭のサイト参照

import botocore
import datetime
import re
import logging
import boto3

#以下は自環境に合わせて書き換えてください
region='ap-northeast-1'
db_instance_class='db.t2.micro'
db_subnet='default-vpc-077737b0bf23840f2'
instances = ['irikura-db-1']

print('Loading function')

def lambda_handler(event, context):
     source = boto3.client('rds', region_name=region)
     for instance in instances:
         try:
             #timestamp1 = '{%Y-%m-%d %H:%M:%S}'.format(datetime.datetime.now())
             timestamp1 = str(datetime.datetime.now().strftime('%Y-%m-%d-%H-%-M-%S')) + "lambda-snap"
             snapshot = "{0}-{1}-{2}".format("mysnapshot", instance,timestamp1)
             response = source.create_db_snapshot(DBSnapshotIdentifier=snapshot, DBInstanceIdentifier=instance)
             print(response)
         except botocore.exceptions.ClientError as e:
             raise Exception("Could not create snapshot: %s" % e)

2-2.CloudWatch イベントでスケジュールの設定をする

CloudWatchのイベント→ルールに移動します。

ルールの作成を押下し、

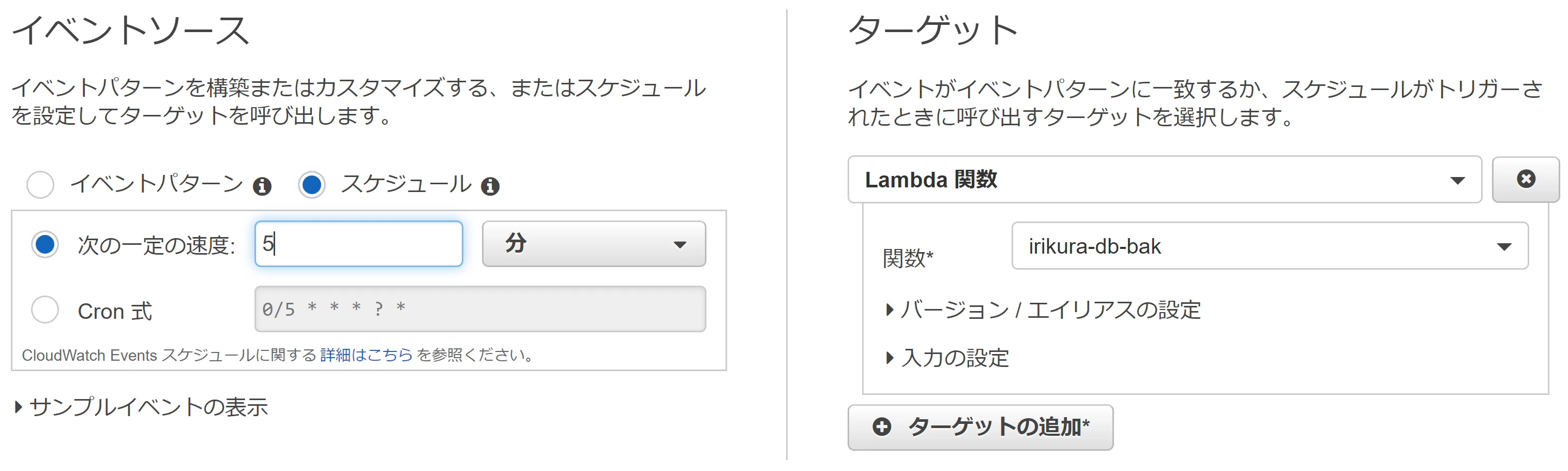

イベントソースはスケジュールにチェックを入れ、任意の間隔を指定します。
ターゲットは上記で作成したLambda関数を選択します。

ルールが作成できたら、
指定の間隔でRDSのスナップショットが作成されることを確認しておきます。

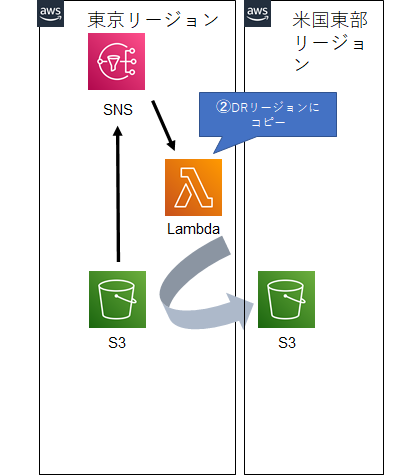

3.【②DRリージョンにスナップショットコピー】のLambda

スナップショットが作成された際のRDSイベントから、
SNSでLambdaを起動してDRリージョンにスナップショットをコピーします。

3-1.Lambda作成

Lambda作成の際は、1で作ったIAMロールを付与します。

コードは冒頭のサイト参照

import boto3
import botocore
import datetime
import re
import json

#以下は自環境に合わせて書き換えてください
SOURCE_REGION = 'ap-northeast-1'
TARGET_REGION = 'us-east-1'
iam = boto3.client('iam')
instances = ['irikura-db-1']

print('Loading function')

def byTimestamp(snap):
  if 'SnapshotCreateTime' in snap:
    return datetime.datetime.isoformat(snap['SnapshotCreateTime'])
  else:
    return datetime.datetime.isoformat(datetime.datetime.now())

def lambda_handler(event, context):
    print("Received event: " + json.dumps(event, indent=2))
    account_ids = []
    try:
        iam.get_user()
    except Exception as e:
        account_ids.append(re.search(r'(arn:aws:sts::)([0-9]+)', str(e)).groups()[1])
        account = account_ids[0]

    source = boto3.client('rds', region_name=SOURCE_REGION)

    for instance in instances:
        source_instances = source.describe_db_instances(DBInstanceIdentifier= instance)
        source_snaps = source.describe_db_snapshots(DBInstanceIdentifier=instance)['DBSnapshots']
        source_snap = sorted(source_snaps, key=byTimestamp, reverse=True)[0]['DBSnapshotIdentifier']
        source_snap_arn = 'arn:aws:rds:%s:%s:snapshot:%s' % (SOURCE_REGION, account, source_snap)
        target_snap_id = (re.sub('rds:', '', source_snap))
        print('Will Copy %s to %s' % (source_snap_arn, target_snap_id))
        target = boto3.client('rds', region_name=TARGET_REGION)

        try:
            response = target.copy_db_snapshot(
            SourceDBSnapshotIdentifier=source_snap_arn,
            TargetDBSnapshotIdentifier=target_snap_id,
            CopyTags = True)
            print(response)
        except botocore.exceptions.ClientError as e:
            raise Exception("Could not issue copy command: %s" % e)
        copied_snaps = target.describe_db_snapshots(SnapshotType='manual', DBInstanceIdentifier=instance)['DBSnapshots']

3-2.SNSトピックを作成

以下のSNSトピックを作成し、

サブスクリプションに3-1で作成したLambdaを指定します。

3-3.RDSイベントサブスクリプションを作成

RDSに移動しイベントサブスクリプションを選択する。

イベントサブスクリプションの作成で名前を入力し、

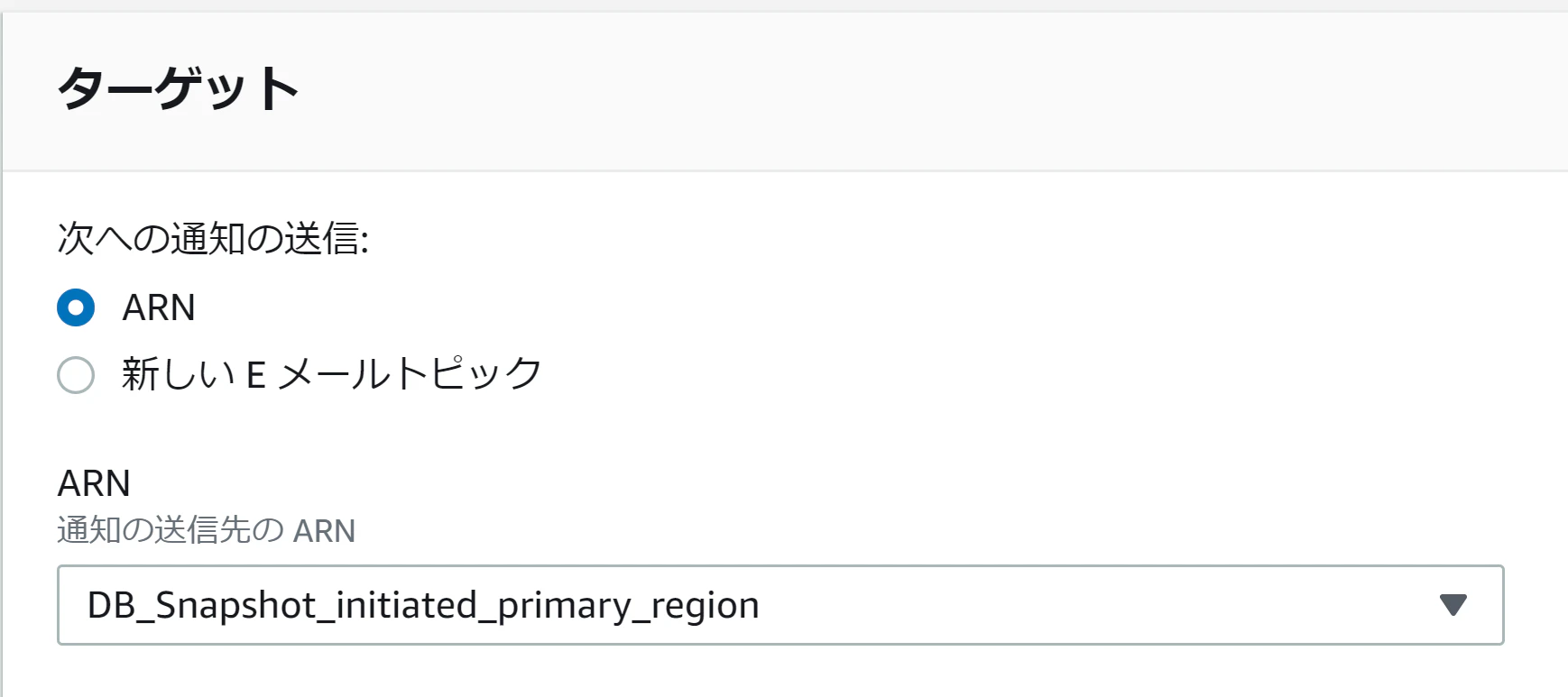

ターゲットに3-2で作成したSNSトピックを指定する。

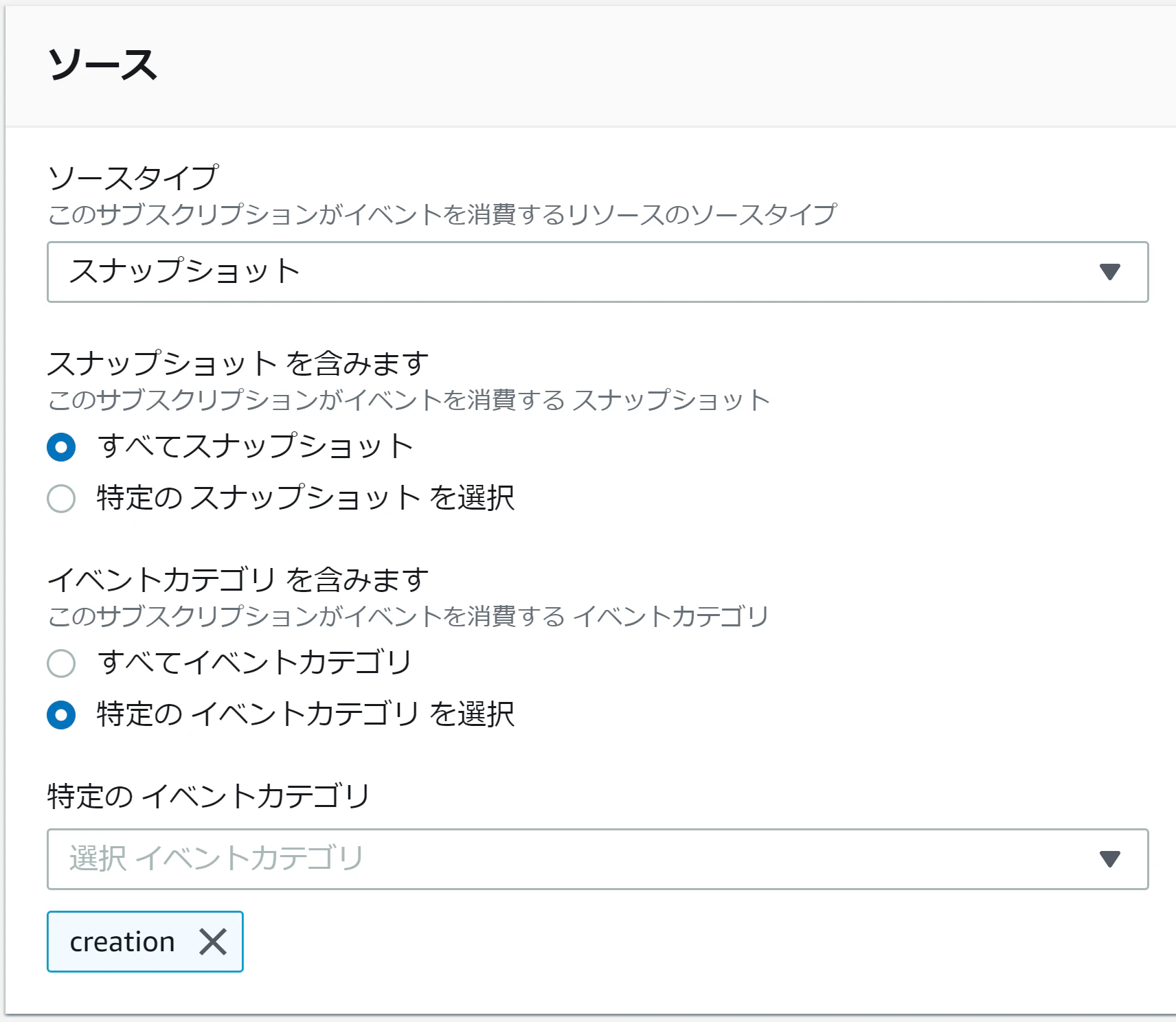

ソースは以下のように設定することで、スナップショット作成時に
SNSに通知がいき、SNSからLambdaを起動することができます。

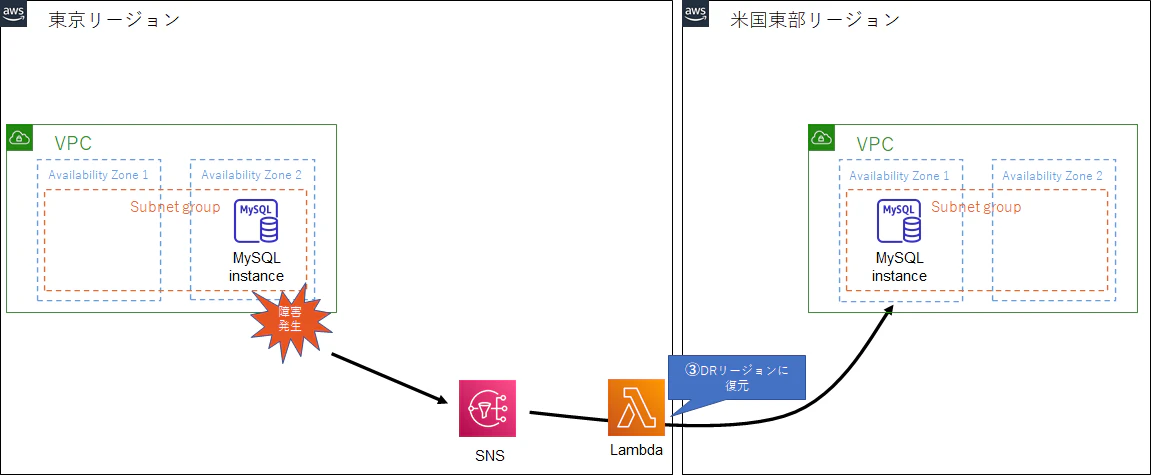

4.【③DRリージョンにRDS復元】のLambda

3の手順と同じように障害などのRDSイベントからSNSを利用してLambdaを起動させ、
DRリージョンでスナップショットからRDSを復元します。

4-1.Lambda作成

Lambda作成の際は、1で作ったIAMロールを付与します。

コードは冒頭のサイト参照

import boto3
import botocore
import datetime
import re
import logging

#以下は自環境に合わせて書き換えてください
region='us-east-1'
db_instance_class='db.t2.micro'
db_subnet='test'
#db_subnet='subnet-12345d6a'
instances = ['irikura-db-1']

print('Loading function')

def byTimestamp(snap):
  if 'SnapshotCreateTime' in snap:
    return datetime.datetime.isoformat(snap['SnapshotCreateTime'])
  else:
    return datetime.datetime.isoformat(datetime.datetime.now())

def lambda_handler(event, context):
    source = boto3.client('rds', region_name=region)
    for instance in instances:
        try:
            source_snaps = source.describe_db_snapshots(DBInstanceIdentifier = instance)['DBSnapshots']
            print ("DB_Snapshots:", source_snaps)
            source_snap = sorted(source_snaps, key=byTimestamp, reverse=True)[0]['DBSnapshotIdentifier']
            snap_id = (re.sub( '-\d\d-\d\d-\d\d\d\d ?', '', source_snap))
            print('Will restore %s to %s' % (source_snap, snap_id))
            response = source.restore_db_instance_from_db_snapshot(DBInstanceIdentifier=snap_id,DBSnapshotIdentifier=source_snap,DBInstanceClass=db_instance_class,DBSubnetGroupName=db_subnet,MultiAZ=False,PubliclyAccessible=False)
            print(response)

        except botocore.exceptions.ClientError as e:
            raise Exception("Could not restore: %s" % e)

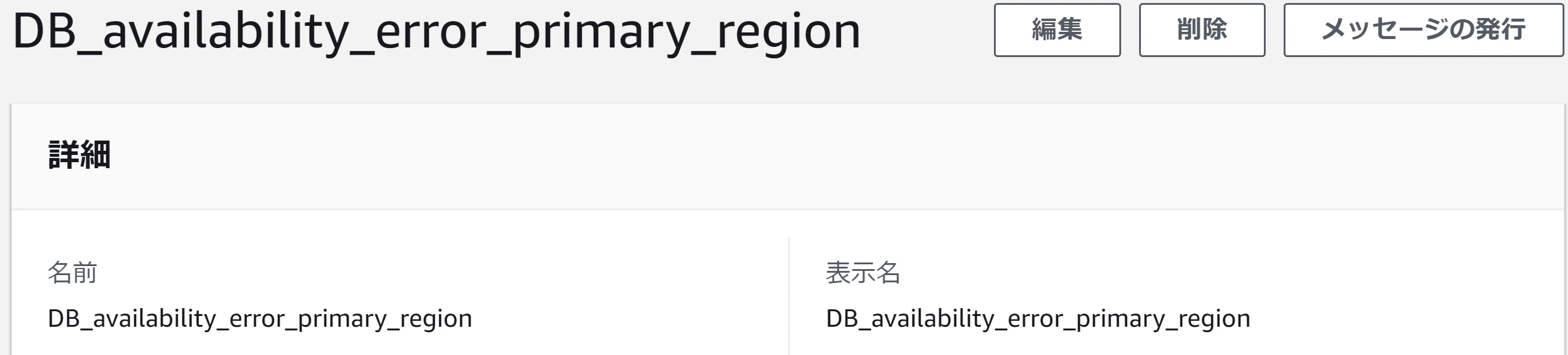

4-2.SNSトピックを作成

以下のSNSトピックを作成し、

サブスクリプションに4-1で作成したLambdaを指定します。

4-3.RDSイベントサブスクリプションを作成

RDSに移動しイベントサブスクリプションを選択する。

イベントサブスクリプションの作成で名前を入力し、
ターゲットに4-2で作成したSNSトピックを指定する。

ソースは以下のように設定することで、スナップショット作成時に
SNSに通知がいき、SNSからLambdaを起動することができます。

詰まったところ

IAMロールはサービスリンクドロールをLambdaに使用すると、
CloudWatch logsにログが出力されていませんでした。
なので最初にIAMロールを作っておきましょう。

以下参照

気になったところ

　RDSのイベント通知が複数回くるので(例えばスナップショット取得開始・完了でそれぞれ)、その度にLambdaが起動している。
　SNSサブスクリプションフィルターで指定の値のみ通知するようなフィルター機能はあるが、部分一致などの指定はできない。Lambda内に処理を加えた方がよいかも。
