【Android-Codelabs】5/36 〜 LinearLayoutとScrollViewの使い方 〜

2019年にGoogleから，Web上でAndroidを学べるコースが提供されました．(Android Kotlin Fundamentals Course)
この記事では，そのコースを実際にやってみてアウトプットしてみるといった内容です．
何かツッコミなどあれば編集リクエストかコメントかTwitterでいただければ修正いたします

#今回学ぶこと
・LinearLayoutを使ってビューを整理する方法
・ViewGroupの使い方

#目指す成果物
今回は，AboutMeというアプリを作ってみます．
このアプリは，自分に関することを紹介したり友人，家族向けにカスタマイズしたりできます．

またこのアプリはこのような要素で構成されています．
・名前
・Doneボタン
・スターの画像
・スクロール可能なテキスト

実際のAndroidアプリでは，画像やテキストを表示し，クリックイベントの形式でユーザーからの入力を受け入れる組み合わせで構成されています．

#ステップ
###1. 「Hello World」という文字列が表示されるアプリを作ります

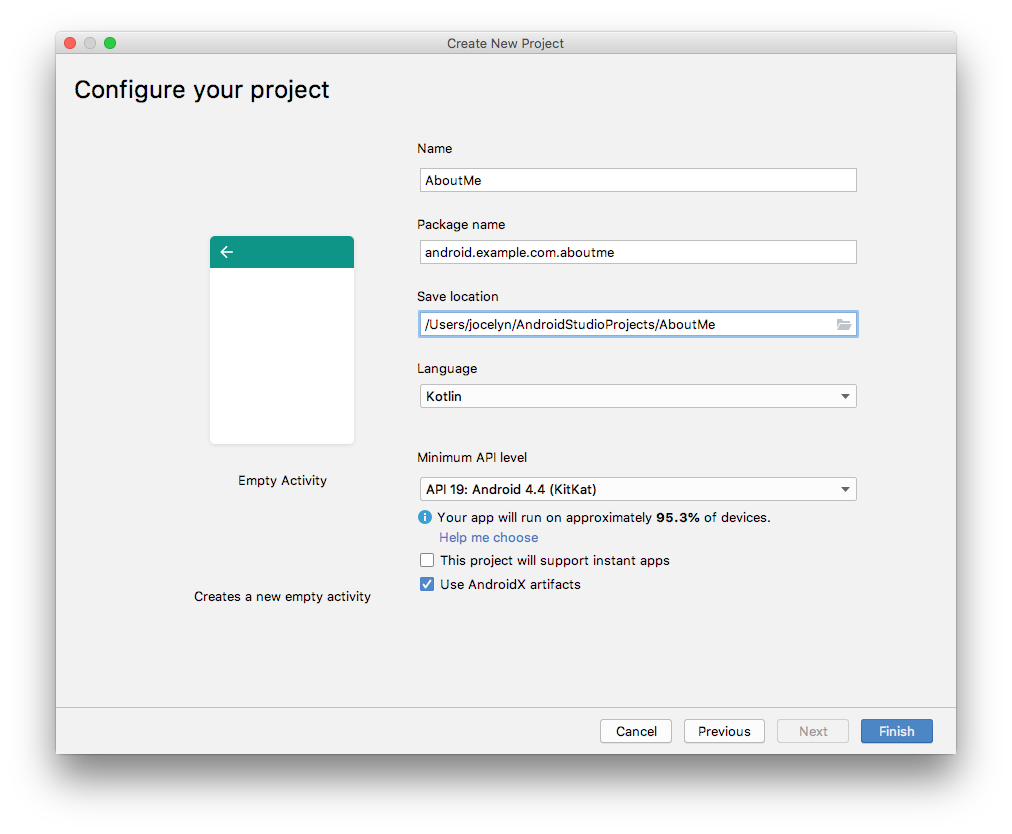

パラメータをこのように設定して．

アプリを実行します．

デフォルトだとViewGroupはConstraintLayoutで，その中にTextViewが配置されています．

###2. ルートレイアウトを変更して，LinearLayoutを使う

ここではルートのViewGroupをLinearLayoutに変更します．
そしてUI要素を垂直に配置します．

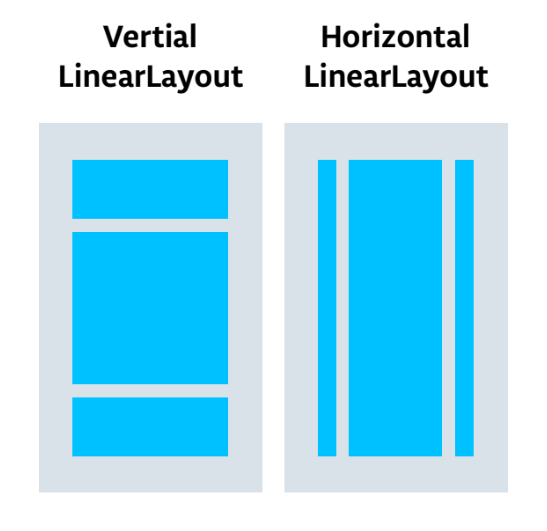

このようにLinearLayoutは，Vertial(垂直)かHorizonal(水平)に配置されます．

LinearLayoutを使うために，ルートレイアウトを変更していきます．

まず，app>res>layoutから，activity_main.xmlファイルを開きます．

次に[Text]タブの，ルートのViewGroupをContraintLayoutをLinearLayoutに変更します．

<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
   xmlns:app="http://schemas.android.com/apk/res-auto"
   xmlns:tools="http://schemas.android.com/tools"
   android:layout_width="match_parent"
   android:layout_height="match_parent"
   tools:context=".MainActivity">

   <TextView
       android:layout_width="wrap_content"
       android:layout_height="wrap_content"
       android:text="Hello World!"
       app:layout_constraintBottom_toBottomOf="parent"
       app:layout_constraintLeft_toLeftOf="parent"
       app:layout_constraintRight_toRightOf="parent"
       app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

activity_main.xml

<LinearLayout
       xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:tools="http://schemas.android.com/tools"
       xmlns:app="http://schemas.android.com/apk/res-auto"
       android:layout_width="match_parent"
       android:layout_height="match_parent"
       android:orientation="vertical"
       tools:context=".MainActivity”>

    <TextView
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:text="Hello World!"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintLeft_toLeftOf="parent"
           app:layout_constraintRight_toRightOf="parent"
           app:layout_constraintTop_toTopOf="parent" />

</LinearLayout>

orientation要素を設定するとUI要素の配置を垂直や水平に変更できます．
今回の場合は，android:orientation=“vertical"なのでUI要素は垂直に配置します．

###3. TextViewを修正する

まずTextViewの要素をこのように修正しましょう．

ID name_text
text 自分の名前を設定します．(テキストはstring.xmlファイルで定義します)
textSize 20sp
textColor @android:color/black
layout_gravity center

activity_main.xml

<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:id="@+id/name_text"
    android:text="@string/name"
    android:textSize="20sp"
    android:textColor="@android:color/black"
    android:layout_gravity="center"/>

次に，MainActivity.ktを開き，onCreate関数にあるこのようなコードを探します．

setContentView(R.layout.activity_main)

setContentView()はレイアウトファイルをActivityに接続するための関数です．
・R.というのが，アプリないのリソース（レイアウトファイル，画像）を参照するためのもの
・layout.activity_mainはリソースがレイアウトであることを表しています．

アプリを実行すると，TextViewがこのように表示されます．

###4. TextViewのスタイルの設定

ここでは，margin，paddingやフォントと呼ばれるスタイルというものの設定をしていきます．

paddingは，ビューの境界内のスペースのことで，ビューのサイズにはpaddingも含まれます．
一般的に使用されるpadding要素はこのようなものがあります．

android:padding ビューの4つの端すべてにパディングを指定します。
android:paddingTop 上端のパディングを指定します。
android:paddingBottom 下端のパディングを指定します。
android:paddingStart ビューの「Start」のパディングを指定します。
android:paddingEnd ビューの「End」のパディングを指定します。
android:paddingLeft 左端のパディングを指定します。
android:paddingRight 右端のパディングを指定します。

またmarginは，ビューの境界の外側に追加されるスペースのことです．
一般的に使用されるmargin要素はこのようなものがあります．

android:layout_margin ビューの4つの側面すべてにマージンを指定します。
android:layout_marginBottom このビューの下側の外側のスペースを指定します。
android:layout_marginStart このビューの「Start」の外側のスペースを指定します。
android:layout_marginEnd このビューの端側のスペースを指定します。
android:layout_marginLeft このビューの左側のスペースを指定します。
android:layout_marginRight このビューの右側のスペースを指定します。

※APIレベル１７（android4.2）以上をターゲットにしている場合：
・「Left」，「Right」の代わりに「Start」，「End」を使用します．
・それより前のバージョンで動かしたい場合は，android:paddingLeftとandroid:paddingStartの両方を指定します．

まず，paddingを追加していきます．
上端にスペースを入れるにはこのようにします．

activity_main.xml

<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:id="@+id/name_text"
    android:text="@string/name"
    android:textSize="20sp"
    android:textColor="@android:color/black"
    android:layout_gravity="center"
    android:paddingTop="8sp" />

次に，marginを追加していきます．

activity_main.xml

<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:id="@+id/name_text"
    android:text="@string/name"
    android:textSize="20sp"
    android:textColor="@android:color/black"
    android:layout_gravity=“center"
    android:paddingTop="8sp"
    android:layout_marginTop=“16dp” />

次に，フォントを変更していきます．
フォントを変更するにはfontFamily属性を使います．

activity_main.xml

<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:id="@+id/name_text"
    android:text="@string/name"
    android:textSize="20sp"
    android:textColor="@android:color/black"
    android:layout_gravity="center"
    android:layout_marginTop="16dp"
    android:fontFamily="sans-serif"/>

次に，スタイルを抽出をしていきます．

スタイルはビューのデザインと形式を指定する属性のコレクションのことでした．
（スタイルは，fontColor，fontSize，backgroundColor，padding，marginなどの属性のことです）

これらのをまとめて抽出して，スタイルを再利用できるようにします．それがスタイルの抽出です．

・Component TreeでTextViewをクリックし，[Refactor]>[Extract Style]を選択します．
・[Extract Android Style]ダイアログで，Style nameにNameStyleと入力しOKをクリックします．

スタイルはリソースでもあるため，res/values/フォルダー内の，styles.xmlに保存されています．

styles.xml

<resources>

    <!-- Base application theme. -->
    <style name="AppTheme" parent="Theme.AppCompat.Light.DarkActionBar">
        <!-- Customize your theme here. -->
        <item name="colorPrimary">@color/colorPrimary</item>
        <item name="colorPrimaryDark">@color/colorPrimaryDark</item>
        <item name="colorAccent">@color/colorAccent</item>
    </style>

    <style name="NAmeStyle">
        <item name="android:layout_width">wrap_content</item>
        <item name="android:layout_height">wrap_content</item>
        <item name="android:textSize">20sp</item>
        <item name="android:textColor">@android:color/black</item>
        <item name="android:layout_gravity">center</item>
        <item name="android:layout_marginTop">16dp</item>
        <item name="android:fontFamily">sans-serif</item>
    </style>

</resources>

[Text]タブを開いて，style="@style/NameStyle”属性が追加されていることを確認してください．

###5. ImageViewを追加する

ここでは画像を表示する，ビューを追加していきます．

TextViewの下にImageViewを配置します．

<ImageView
    android:id="@+id/star_image"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    app:srcCompat="@android:drawable/btn_star_big_on"
    android:layout_gravity="center"/>

###6. ScrollViewを追加します

ScrollViewは，その中に配置されたテキストをスクロールできるようにするViewGroupのです．
通常は，子として一つのViewGroupやビューを含むことができます．

今回はこのように，TextViewをScrollViewの中に配置させてみます．

コードはこちらになります．

activity_main.xml

<ScrollView
    android:id="@+id/bio_scroll"
    android:layout_width="match_parent"
    android:layout_height="wrap_content">

    <TextView
        android:id="@+id/bio_text"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>
</ScrollView>

次に，ScrollView内の要素のTextViewのtextリソースを追加します．
string.xmlを開き，テキストを入力してください．
ここではサンプルを入力します．

string.xml

<string name="bio">Hi, my name is Aleks.
\n\nI love fish.
\n\nThe kind that is alive and swims around in an aquarium or river, or a lake, and definitely the ocean.
\nFun fact is that I have several aquariums and also a river.
\n\nI like eating fish, too. Raw fish. Grilled fish. Smoked fish. Poached fish - not so much.
\nAnd sometimes I even go fishing.
\nAnd even less sometimes, I actually catch something.
\n\nOnce, when I was camping in Canada, and very hungry, I even caught a large salmon with my hands.
\n\nI\'ll be happy to teach you how to make your own aquarium.
\nYou should ask someone else about fishing, though.\n\n</string>

※注意：
・\nで改行
・アポストロフィを使うには，\でエスケープする必要があります
・太文字のテキストを使いたい場合は，…
・斜体のテキストを使いたい場合は，…

また行の間隔を指定するには，このようにandroid:lineSpacingMultiplier属性を使います．

これですべてのステップは終了です．
アプリを実行してみましょう．

#まとめ
・LinearLayoutとScrollViewはViewGroup
・LinearLayoutは，子ビューを水平や垂直に配置できる
・ScrollViewの子ビューとして含めるのは一つだけなので，複数のビューを含みたいときはScrollViewの中にさらにViewGroupを作ることで実装できる
・スタイルは，ビューのデザインを指定する属性のコレクション（fontColor，fontSize，backgroundcolor，padding，margin）
・アプリのデザインを統一するには，スタイルを再利用する

#宿題

・ScrollView内で，TextViewの上にImageViewを配置してください

Hint: ScrollView内に含めることができる子ビューは一つのみです．うまくViewGroupを使って実装しましょう．

#クイズ

1問目
ViewGroupは次のうちどれですか？

▢ EditText
▢ LinearLayout
▢ TextView
▢ Button

2問目
次のリストされたビュー階層のうち、無効なものはどれですか？

▢ LinearLayout> TextView、TextView、ImageView
▢ ScrollView> LinearLayout> TextView、Button、Button、ScrollView>TextView
▢ TextView> TextView、ImageView、ScrollView

3問目
スタイルは，styles.xmlで定義されたリソースです。スタイルを使用して、色、フォント、テキストサイズ、およびビューの他の多くの特性を定義できます。正しいか間違っているか？

▢true
▢false

4問目
ScrollViewは、任意の数のビューまたはビューグループを子として含むことができるビューグループです。正しいか間違っているか？

▢true
▢false

5問目
画像を表示するために使用できる，UI要素はどれですか？

▢ TextView
▢ ImageView
▢ Button
▢ ScrollView

#参考資料
###ソースコード
Github:
https://github.com/syuheifujita/android-codeLab-fundamental-2-1

###言葉の定義
・LinearLayout(リニアレイアウト)
ViewGroupの一つで，これを使うと簡単にUI要素を垂直や水平に並べて配置できる．

・ViewGroup
ビューを一つにまとめることのできるもので，LinearLayout，ConstrainLayout，ScrollViewがある．

###CodeLabs by Google
https://codelabs.developers.google.com/android-kotlin-fundamentals/
