[pyqtgraph] グラフにregionを追加してグラフ領域とリンクさせる

やりたいこと

メイングラフにregionを追加してその領域を別のグラフに表示したい

pyqtgraph.exsamples.run()のCrosshair / Mouse interactionを参考にしながら作成する

環境

Mac OS
Python 3.8.5

PyQt5 5.15.2
PyQt5-sip 12.8.1
pyqtgraph 0.11.1

pip install PyQt5 PyQt5-sip pyqtgraph

pyqtgraph.exsamples

import pyqtgraph.examples as ex
ex.run()

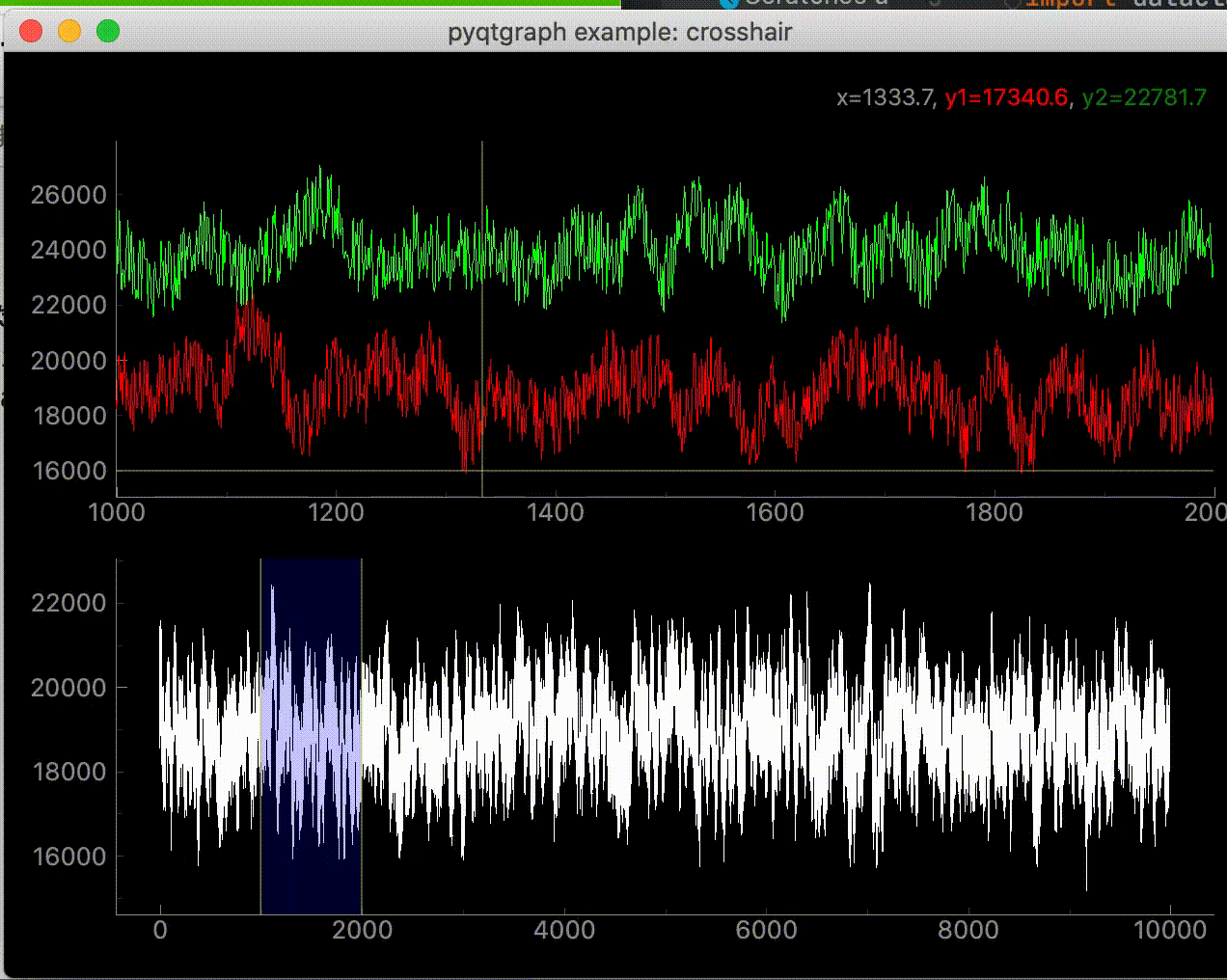

で色々なサンプルグラフが見れます。今回参考にしたのはCrosshair / Mouse interactionです。

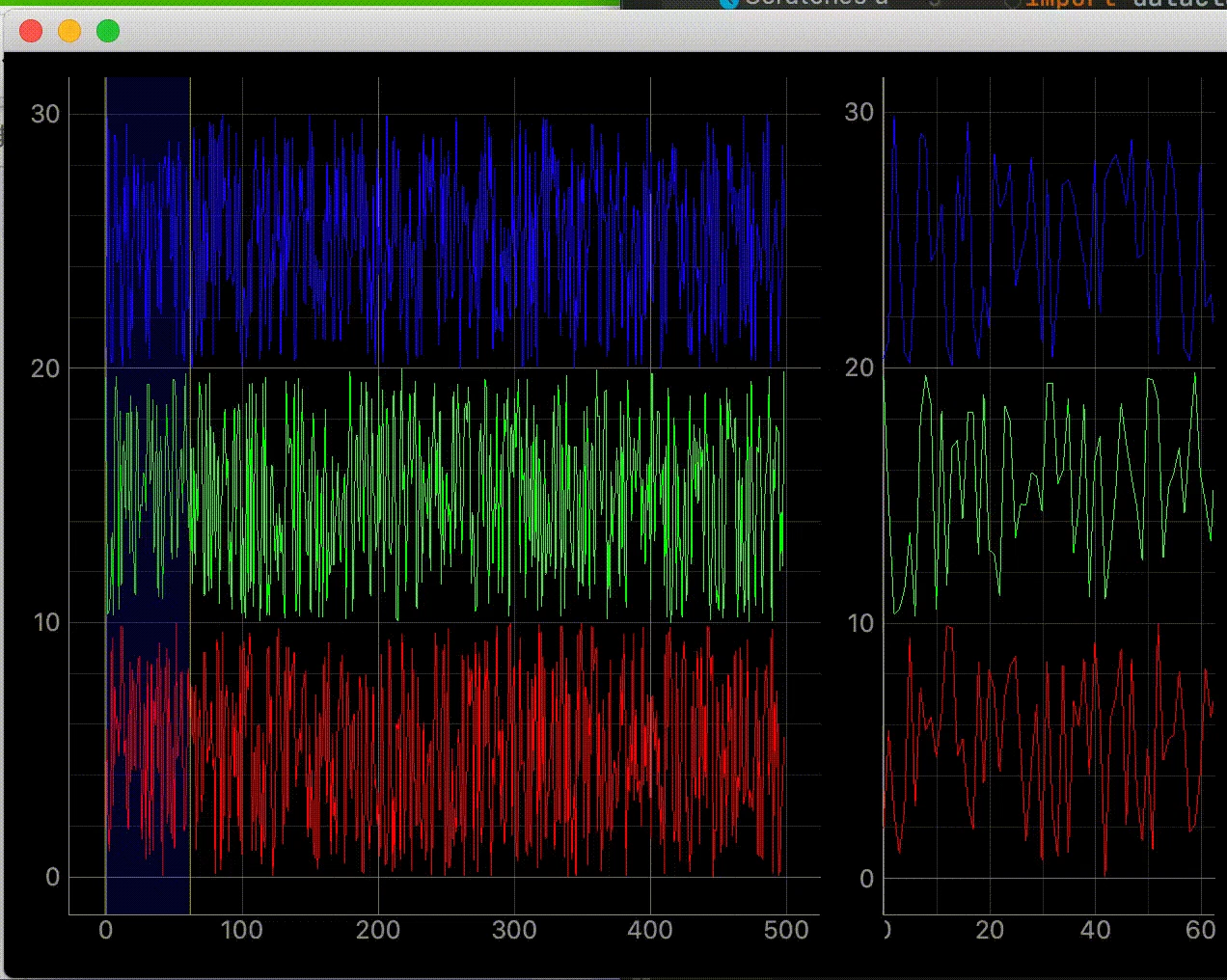

コード

プロット用にnumpyを使用しています。 pip install numpy

"""グラフにregionを追加してグラフ領域とリンクさせる"""

import dataclasses
from typing import Optional
import sys

import numpy as np
from PyQt5 import QtWidgets, QtCore
import pyqtgraph as pg

SAMPLE_DATA1 = np.random.rand(500) * 10
SAMPLE_DATA2 = 10 + np.random.rand(500) * 10
SAMPLE_DATA3 = 20 + np.random.rand(500) * 10


@dataclasses.dataclass
class AddRegionWidget(pg.GraphicsLayoutWidget):
    """メイン画面
    Attributes #
    ----------
    parent: Optional[QtWidgets.QWidget] default=None
        親画面
    main_plotter: pyqtgraph.graphicsItems.PlotItem.PlotItem.PlotItem
        メイングラフ
    zoom_plotter: pyqtgraph.graphicsItems.PlotItem.PlotItem.PlotItem
        メイングラフをregionの領域でズームしたグラフ
    region: pyqtgraph.graphicsItems.LinearRegionItem.LinearRegionItem
        zoom_plotterのx軸領域を指定するregion
    """
    parent: Optional[QtWidgets.QWidget] = None

    def __post_init__(self) -> None:
        """スーパークラス読み込みとplot, region追加"""
        super(AddRegionWidget, self).__init__(parent=self.parent)

        self.add_plot()
        self.add_region()
        self.connect_slot()

    def add_plot(self) -> None:
        """plotを追加する"""
        self.main_plotter = self.addPlot(row=0, col=0)
        self.main_plotter.showGrid(x=True, y=True, alpha=0.8)
        main_curve1 = self.main_plotter.plot(pen=pg.mkPen('#f00'))
        main_curve2 = self.main_plotter.plot(pen=pg.mkPen('#0f0'))
        main_curve3 = self.main_plotter.plot(pen=pg.mkPen('#00f'))
        main_curve1.setData(SAMPLE_DATA1)
        main_curve2.setData(SAMPLE_DATA2)
        main_curve3.setData(SAMPLE_DATA3)

        self.zoom_plotter = self.addPlot(row=0, col=1)
        # y軸は値に合わせて調整する
        self.zoom_plotter.setAutoVisible(y=True)
        self.zoom_plotter.showGrid(x=True, y=True, alpha=0.8)
        zoom_curve1 = self.zoom_plotter.plot(pen=pg.mkPen('#f00'))
        zoom_curve2 = self.zoom_plotter.plot(pen=pg.mkPen('#0f0'))
        zoom_curve3 = self.zoom_plotter.plot(pen=pg.mkPen('#00f'))
        zoom_curve1.setData(SAMPLE_DATA1)
        zoom_curve2.setData(SAMPLE_DATA2)
        zoom_curve3.setData(SAMPLE_DATA3)

        self.zoom_plotter.setXRange(0.0, len(SAMPLE_DATA1) / 8, padding=0)

        self.ci.layout.setColumnStretchFactor(0, 8)
        self.ci.layout.setColumnStretchFactor(1, 5)

    def add_region(self) -> None:
        """regionを追加する"""
        self.region = pg.LinearRegionItem()
        # regionの高さ設定。regionが複数ある&重なった場合Zが高い方が操作可能(今回は１つなので適当に10に設定)
        self.region.setZValue(10)
        self.main_plotter.addItem(self.region, ignoreBounds=True)
        self.update_region()

    def connect_slot(self) -> None:
        """slot接続"""
        self.region.sigRegionChanged.connect(self.update_zoom_plotter)
        self.zoom_plotter.sigRangeChanged.connect(self.update_region)

    @QtCore.pyqtSlot()
    def update_zoom_plotter(self) -> None:
        """regionが動いた時にself.zoom_plotterの領域を変える"""
        self.region.setZValue(10)
        min_x, max_x = self.region.getRegion()
        self.zoom_plotter.setXRange(min_x, max_x, padding=0)

    @QtCore.pyqtSlot()
    def update_region(self) -> None:
        """self.zoom_plotterが動いた時regionの領域を変える
        viewRangeはグラフの表示範囲を返す。型は
        [[Xmin, Xmax], [Ymin, Ymax]]
        """
        rgn = self.zoom_plotter.viewRange()[0]
        self.region.setRegion(rgn)


def main() -> None:
    app = QtWidgets.QApplication(sys.argv)
    window = AddRegionWidget(parent=None)
    window.show()
    sys.exit(app.exec_())


if __name__ == "__main__":
    main()

詳細

regionが変わった時にzoom_plotterの範囲を変更する

    @QtCore.pyqtSlot()
    def update_zoom_plotter(self) -> None:
        """regionが動いた時にself.zoom_plotterの領域を変える"""
        self.region.setZValue(10)
        min_x, max_x = self.region.getRegion()
        self.zoom_plotter.setXRange(min_x, max_x, padding=0)

min_x, max_xはregionのx座標です。
ex) min_x=231.1511878655732 max_x=293.6511878655732
それをzoom_potterのx軸範囲に指定しています。

padding=0は余白を無しにしているイメージです。
例えばself.zoom_plotter.setXRange(100, 1000, padding=0.1)の時、実際に表示される範囲は[100*(1 - 0.1), 1000*(1 + 0.1)]の[90, 1100]です。

regionの範囲とzoom_plotterの範囲を一致させたいので0にしています。

zoom_plotterの範囲が変わった時にregionの範囲を変更する

    @QtCore.pyqtSlot()
    def update_region(self) -> None:
        """self.zoom_plotterが動いた時regionの領域を変える
        viewRangeはグラフの表示範囲を返す。型は
        [[Xmin: float, Xmax: float], [Ymin: float, Ymax: float]]
        """
        rgn = self.zoom_plotter.viewRange()[0]
        self.region.setRegion(rgn)

zoom_plotterの範囲を直接変更した時にregionの範囲をそれに合わせています。
[Xmin: float, Xmax: float]の範囲をsetRegionでregionにセットしています。

その他regionの設定

横向きのregionの作成
horizontal_region = pg.LinearRegionItem(orientation='horizontal')
region領域内の色設定
region = pg.LinearRegionItem(brush=pg.mkBrush('#f004'))
#RGBA以外でも色を渡せます。

| ‘c’ | one of: r, g, b, c, m, y, k, w |
| -------------- | ------------------------------------------------------------ |
| R, G, B, [A] | integers 0-255 |
| (R, G, B, [A]) | tuple of integers 0-255 |
| float | greyscale, 0.0-1.0 |
| int | see intColor() |
| (int, hues) | see intColor() |
| “RGB” | hexadecimal strings; may begin with ‘#’ |
| “RGBA” | |
| “RRGGBB” | |
| “RRGGBBAA” | |
| QColor | QColor instance; makes a copy. |

PyQtGraph’s Helper Functions — pyqtgraph 0.11.1.dev0 documentation

region境界線の色設定(色の指定は上と同じ方法で可能)
region = pg.LinearRegionItem(pen=pg.mkPen('#fff'))

カーソルがregion上にある時の領域内色設定
region = pg.LinearRegionItem(hoverBrush=pg.mkBrush('#fff4'))

カーソルがregionの境界線上にある時の境界線色設定
region = pg.LinearRegionItem(hoverPen=pg.mkPen('#f00'))

参考

pyqtgraph.exsamples.run()のCrosshair / Mouse interaction

region
LinearRegionItem — pyqtgraph0.11.1.dev0ドキュメント

regionの色設定
PyQtGraph’s Helper Functions — pyqtgraph 0.11.1.dev0 documentation
