[pyqtgraph] グラフのサイズ比率を設定する

やりたいこと

複数グラフを並べている時のサイズ比率を設定したい

環境

Mac OS
Python 3.8.5

PyQt5 5.15.2
PyQt5-sip 12.8.1
pyqtgraph 0.11.1

pip install PyQt5 PyQt5-sip pyqtgraph

コード

プロット用にnumpyを使用しています。 pip install numpy

"""グラフのサイズ比率を設定する"""

import dataclasses
import itertools
from typing import Optional
import sys

import numpy as np
from PyQt5 import QtWidgets  # ほぼ使わない
import pyqtgraph as pg

SAMPLE_DATA1 = np.linspace(-100, 100) ** 1
SAMPLE_DATA2 = np.linspace(-100, 100) ** 2
SAMPLE_DATA3 = np.linspace(-100, 100) ** 3


@dataclasses.dataclass
class ChangeSizeRatioWidget(pg.GraphicsLayoutWidget):
    """メイン画面
    Attributes #
    ----------
    parent: Optional[QtWidgets.QWidget] default=None
        親画面
    """
    parent: Optional[QtWidgets.QWidget] = None

    def __post_init__(self) -> None:
        """スーパークラス読み込みとプロット追加"""
        super(ChangeSizeRatioWidget, self).__init__(parent=self.parent)

        self.plotter1 = self.addPlot(row=0, col=0)
        self.plotter1.showGrid(x=True, y=True, alpha=0.8)
        self.plotter1_curve = self.plotter1.plot(pen=pg.mkPen('#f00', width=5))
        self.plotter1_curve.setData(SAMPLE_DATA1)

        self.plotter2 = self.addPlot(row=0, col=1)
        self.plotter2.showGrid(x=True, y=True, alpha=0.8)
        self.plotter2_curve = self.plotter2.plot(pen=pg.mkPen('#00f', width=5))
        self.plotter2_curve.setData(SAMPLE_DATA2)

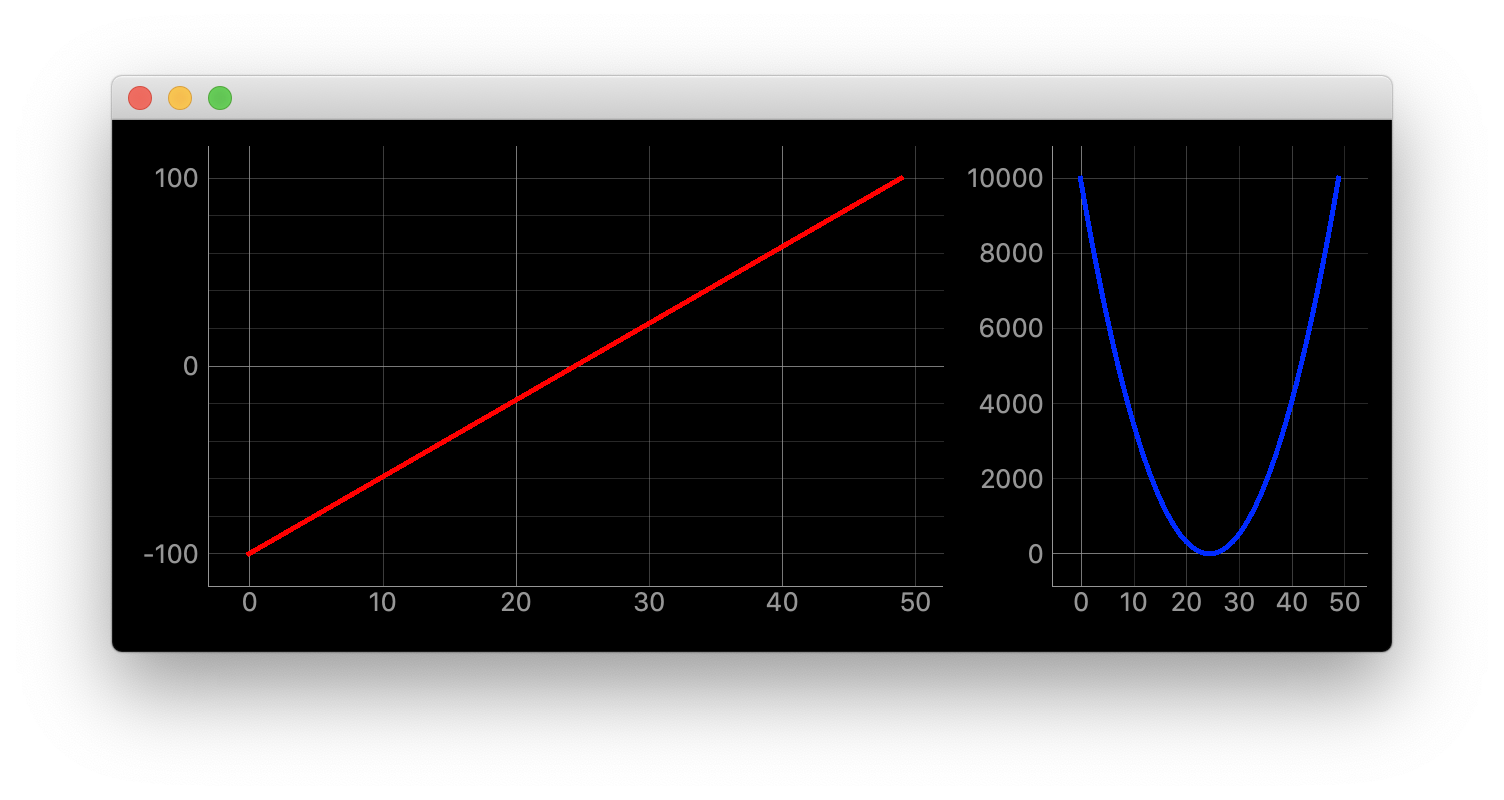

        self.ci.layout.setColumnStretchFactor(0, 8)
        self.ci.layout.setColumnStretchFactor(1, 5)


def main():
    app = QtWidgets.QApplication(sys.argv)
    window = ChangeSizeRatioWidget(parent=None)
    window.show()
    sys.exit(app.exec_())


if __name__ == "__main__":
    main()

詳細

self.ci.layout.setColumnStretchFactor(0, 8)
self.ci.layout.setColumnStretchFactor(1, 5)

pg.GraphicsLayoutWidget.ci.layout.setColumnStretchFactor(col, size)
col -> カラムのインデックス
size -> 比率

行に対して変える時は

self.ci.layout.setRowStretchFactor(0, 8)
self.ci.layout.setRowStretchFactor(1, 5)

です

その他

複数のカラムを跨がる

"""複数のカラムを跨がる"""

import dataclasses
import itertools
from typing import Optional
import sys

import numpy as np
from PyQt5 import QtWidgets  # ほぼ使わない
import pyqtgraph as pg

SAMPLE_DATA1 = np.linspace(-100, 100) ** 1
SAMPLE_DATA2 = np.linspace(-100, 100) ** 2
SAMPLE_DATA3 = np.linspace(-100, 100) ** 3


@dataclasses.dataclass
class ChangeSizeRatioWidget(pg.GraphicsLayoutWidget):
    """メイン画面
    Attributes #
    ----------
    parent: Optional[QtWidgets.QWidget] default=None
        親画面
    """
    parent: Optional[QtWidgets.QWidget] = None

    def __post_init__(self) -> None:
        """スーパークラス読み込みとプロット追加"""
        super(ChangeSizeRatioWidget, self).__init__(parent=self.parent)

        self.plotter1 = self.addPlot(row=0, col=0)
        self.plotter1.showGrid(x=True, y=True, alpha=0.8)
        self.plotter1_curve = self.plotter1.plot(pen=pg.mkPen('#f00', width=5))
        self.plotter1_curve.setData(SAMPLE_DATA1)

        self.plotter2 = self.addPlot(row=0, col=1)
        self.plotter2.showGrid(x=True, y=True, alpha=0.8)
        self.plotter2_curve = self.plotter2.plot(pen=pg.mkPen('#00f', width=5))
        self.plotter2_curve.setData(SAMPLE_DATA2)

        self.plotter3 = self.addPlot(row=1, col=0, colspan=2)
        self.plotter3.showGrid(x=True, y=True, alpha=0.8)
        self.plotter3_curve = self.plotter3.plot(pen=pg.mkPen('#0f0', width=5))
        self.plotter3_curve.setData(SAMPLE_DATA3)


def main():
    app = QtWidgets.QApplication(sys.argv)
    window = ChangeSizeRatioWidget(parent=None)
    window.show()
    sys.exit(app.exec_())


if __name__ == "__main__":
    main()

self.plotter3 = self.addPlot(row=1, col=0, colspan=2)
colspanで設定

参考

忘れてしまった、、
