Kubernetesで作ったサービスを公開する3つの方法

はじめに

オンプレや仮想マシンに構築したKubernetesのサービスをクラスターのネットワーク外に公開したい場合に、その方法がすぐに思いつかなかったり、適切な方法がわからなかったりすることが多いと思います。本記事ではそのような場合になるべく迷わないように、Kubernetesで作ったサービスを外部公開する方法をまとめました。

要約

本記事で紹介する３つの公開方法のメリットとデメリットを、表にまとめます。

方法	長所	短所
NodePort	type:NodePort に指定すればよく、設定が簡単	使えるポート番号が30000-32767に限られる
externalIPs	公開するIPアドレスをマニフェストに書いて対応可能	IPアドレスを誤って設定するとトラブルになりかねない
hostNetwork	Pod系リソースに設定すればよく、Serviceリソースが不要	ポート競合、ノードIP変更の可能性。capabilities追加が必要になる場合もある

これ以外でも、MetalLBやIngress Controller、Gateway APIを使う方法がある。

Kubernetesネットワークのおさらい

最初に、Kubernetesのネットワークについて簡単におさらいしておきます。

Kubernetes には、主に２種類のネットワークがあります。一つは各PodにIPアドレスを割り当てて、Pod同士が直接通信するための「Podネットワーク」、もう一つはServiceリソースに仮想的なIPアドレス（ClusterIP）を割り当て、Podの集合に対して安定した通信経路を提供する「Serviceネットワーク」（ClusterIPネットワークとも言う）です。

例えばDeploymentリソースを作るとその背後にPodが作られて、Podには指定されたCIDRからIPアドレスが自動で付与されます。さらにServiceリソースを作りPodへルーティングすると、ServiceにもClusterIPのCIDRに基づいてIPアドレスが自動で付与されます。

これにより、Kubernetesクラスターの内部ではClusterIP（またはDNSで解決される名前）やPodのIPを使って、Podへ通信できるようになります。

しかし、このままではクラスター外からはアクセスできません。仮にクラスターがローカルネットワーク上に構築されていても、そのネットワークからClusterIPやPodのIPでService/Podへアクセスしようとしても到達できません。これらのネットワークはクラスター内部にのみ存在するためです。

以下の図は、その様子を表したものです。

このため、サービスを外部公開するには「ローカルネットワークからサービスにアクセスするための設定」が必要となります。

方法１：NodePortを使う

一つの方法は、ServiceリソースのtypeをNodePortに設定することです。NodePortのServiceを作ると、クラスター内の各ノードに対して30000–32767の範囲のポートが（自動or手動で）割り当てられ、ノードのIP:NodePortでアクセスできるようになります。

試しにkubectlコマンドで作ってみましょう。

kubectl create deployment nginx \
  -n default \
  --image=nginx \
  --replicas=2

kubectl expose deployment nginx \
  -n default \
  --type=NodePort \
  --port=80 \
  --target-port=80

以下のように、NodePortのServiceリソースが作られました。

$ kubectl get svc -n default -l app=nginx
NAME    TYPE       CLUSTER-IP       EXTERNAL-IP   PORT(S)        AGE
nginx   NodePort   10.106.103.249   <none>        80:31980/TCP   53s

今回はポート番号を指定しなかったので31980のポートが割り当てられていますが、 30000–32767の範囲で値を指定して固定にすることも可能です。

例えばノードが２つあり、それぞれローカルネットワーク上のIPアドレスを 192.168.1.4、192.168.1.5 とすると、このサービスには次のようにアクセス可能です。

$ curl -I http://192.168.1.4:31980 2>/dev/null | head -n1
HTTP/1.1 200 OK

$ curl -I http://192.168.1.5:31980 2>/dev/null | head -n1
HTTP/1.1 200 OK

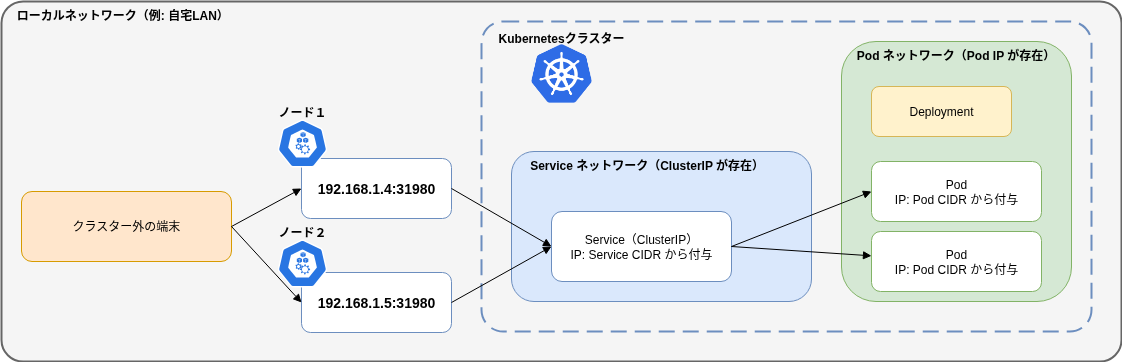

以下は、nodePortでつながる様子を表したものです。

方法２：externalIPsを使う

２つ目は、ServiceリソースのexternalIPsを使って、クラスター外からアクセスするIPアドレスを直接指定する方法です。マニフェストでは、以下のように書きます。

external-ips.svc.yaml

apiVersion: v1
kind: Service
metadata:
  labels:
    app: nginx-ext
  name: nginx-ext
  namespace: default
spec:
  externalIPs: # アクセスするIPのリストを書く
  - 192.168.1.4
  ports:
  - port: 80
    targetPort: 80
  selector:
    app: nginx

このマニフェストをもとに、Serviceリソースを作成します。

kubectl apply -f external-ips.svc.yaml

次のようなServiceリソースが作成されます。

$ kubectl get svc -n default -l app=nginx-ext
NAME        TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)   AGE
nginx-ext   ClusterIP   10.108.27.41   192.168.1.4   80/TCP    33s

NodePortと異なる点は、以下です。

• TYPEがClusterIPである
• EXTERNAL-IPが付与されている
• ポートはServiceと同じ80が使える

externalIPsに記載したIP 192.168.1.4 でアクセスすると、以下のように80番ポートでアクセスできます。

curl -I http://192.168.1.4:80 2>/dev/null | head -n1
HTTP/1.1 200 OK

しかしながら、NodePortでアクセスできていた 192.168.1.5 は externalIPs に記載していないので、アクセスできなくなります。

$ curl -I http://192.168.1.5:80
curl: (7) Failed to connect to 192.168.1.5 port 80 after 17 ms: Couldn't connect to server

192.168.1.5 からも到達可能にするには、externalIPsに追加すればOKです。

spec:
  externalIPs: # アクセスするIPのリストを書く
  - 192.168.1.4
  - 192.168.1.5 # 追加

以下が、追加したマニフェストをapplyした後の結果です。

curl -I http://192.168.1.5:80 2>/dev/null | head -n1
HTTP/1.1 200 OK

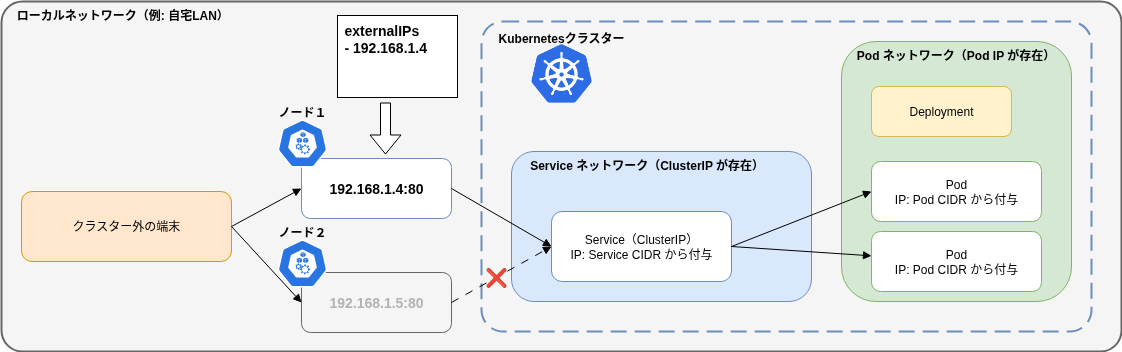

以下は、externalIPs でつながる様子を表したものです。

問題：実在しないホストのIPでもつながってしまう

試しに externalIPs に、どのホストにも割り当てられていないでたらめなIPアドレスを追加してみましょう。

spec:
  externalIPs: # アクセスするIPのリストを書く
  - 192.168.1.4
  - 192.168.2.4 # 実在しないIP

このマニフェストをapplyすると、Kubernetesのノードが存在するホストからに限りますが、なんと実在しないIPにつながってしまいます。

curl -I http://192.168.2.4:80 2>/dev/null | head -n1
HTTP/1.1 200 OK

原因は、iptablesのルーティングに関する設定で、以下のように 192.168.2.4 が書かれているからのようです。

$ sudo iptables -t nat -nL | grep 192.168.2.4
KUBE-EXT-E3ZCWTDGY4D3CK2O  6    --  0.0.0.0/0            192.168.2.4          /* default/nginx-ext external IP */ tcp dpt:80

このように、ローカルネットワークに実在しないIPに到達できてしまうとネットワークトラブルの原因になり得るため、externalIPsはリスクを理解したうえで使ったほうがよさそうです。

方法３：hostNetworkを使う

３つ目は、PodのマニフェストでhostNetworkを有効にする方法です。以下のマニフェストのように、spec.hostNetworkをtrueに設定します。

hostnetwork.pod.yaml

apiVersion: v1
kind: Pod
metadata:
  name: nginx-hostnetwork
  namespace: default
  labels:
    app: nginx-hostnetwork
spec:
  hostNetwork: true  # ここで設定
  dnsPolicy: ClusterFirstWithHostNet
  containers:
    - name: nginx
      image: nginx
      ports:
        - containerPort: 80
          protocol: TCP

このマニフェストを kubectl apply -f hostnetwork.pod.yaml でデプロイすると、PodにはローカルネットワークのノードのIP 192.168.1.4 が割り当てられます。

$ kubectl get po -n default nginx-hostnetwork -owide
NAME                READY   STATUS    RESTARTS   AGE   IP            NODE      NOMINATED NODE   READINESS GATES
nginx-hostnetwork   1/1     Running   0          13m   192.168.1.4   node01   <none>           <none>

この場合、Serviceリソースを使わずに、クラスターの外から直接リクエストが届きます。

$ curl -I http://192.168.1.4 2>/dev/null | head -n1
HTTP/1.1 200 OK

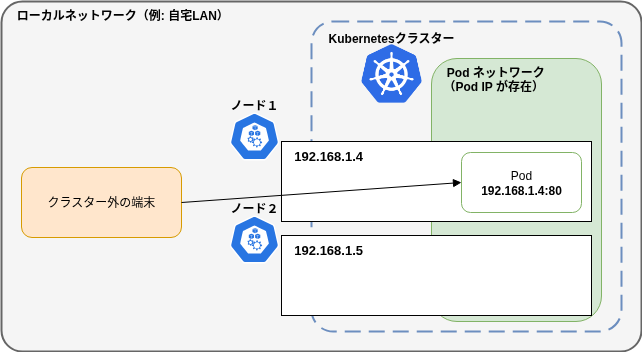

以下は、hostNetwork でつながる様子を表したものです。

注意点

ポート競合や、ノードIPの変更の可能性

hostNetworkを使うPodをDeploymentで作成すると、一つのノードに複数のPodが作成されてポートの競合を起こしてしまう可能性があるため、replica数を1にする等の対策が必要です。また、外部からアクセスできるのはPodがデプロイされたノードのIPに限られ、再起動等でノードが変わるとアクセス先IPも変わる可能性があります。IPアドレスを固定するには、マニフェストで nodeSelector を設定する等の工夫が必要になります。

これらの問題をシンプルに避けるなら、DaemonSetが有効です。DaemonSetによって全ノードにPodを配置できるため、どのノードのIPからもアクセス可能になります。

ポート0-1023を使うのに、capabilities追加が必要になる可能性

先ほどの例では、nginxのコンテナがroot権限で起動して問題なく80番ポートを利用できましたが、一般ユーザーで起動するコンテナの場合、Well-Knownポートの0-1023番が使えない可能性が高いです。この場合、コンテナの securityContext に、以下のように NET_BIND_SERVICE を追加する必要があります。

securityContext:
  ...
  capabilities:
    add: ["NET_BIND_SERVICE"] # 追加
    drop: ["ALL"]

この内容はWebのみで調査したもので、実際の動作は未確認です。

（参考）その他の方法

それ以外だと、以下の方法でサービスの外出しが可能です。

• type: LoadBalancer のServiceリソースを利用
  • MetalLB など
• Ingress Controllerを利用
  • NGINX Ingress Controller
  • Traefik Kubernetes Ingress provider など
• Gateway APIを利用
  • Envoy Gateway
  • Istio など

設定方法や仕組みは使うツールによって異なるので、この記事では説明を割愛いたします。

インターネットに公開するには？

これまでに説明した方法で、ローカルネットワークからKubernetesのサービスへアクセスできるようになりますが、インターネットに公開するには、クラスターの外側（ルーター/ファイアウォール/クラウド側）で外部からの通信を受けてクラスターへ転送する設定が別途必要です。

例えば自宅LANなら、ルーターでポートフォワーディング（NAT）を設定し、グローバルIPの特定ポートへの通信をクラスター内のノードのIPへ転送します。クラウド上のVMなら、セキュリティグループ/ファイアウォールで必要なポートを許可し、外部からVM（=ノード）へ到達できるようにします。あるいは、クラウドのマネージドなLoadBalancerを前段に置いて外部からの入口を用意する方法もあります。

※ 余談ですが、私の自宅LAN環境ではインターネット公開が簡単にできないことが判明しました。。。理由は、インターネット通信する際に使われるパブリックIPが、複数ユーザーで共有される「MAP-E」という方式で割り当てられているためです。こちらの記事を参考に、頑張ってVPN構築すれば突破できるかもしれません。

おわりに

私自身、このあたりの知識が曖昧だったので整理のために書きました。読んだ方にも参考になれば幸いです。
