Intel NUCとQNAP NASで自宅vSphere環境構築

Last updated at 2019-10-12Posted at 2019-10-12

背景

自分用にKubernetesクラスタが欲しくなってきたが、せっかくなので自分で構築してみたくなった。
クラウドでも良かったが、やっぱり長く使うとなると自前のほうが安くなりそうだし、ハードトラブルとかを経ていろんな経験もできるので、あえて自宅サーバで。(火事とかは気をつけないといけないけど・・・)

Containerだけでなく場合によってはWindows等もhostすることもあるかもと思い、基盤にはvSphereを選択。(仕事柄扱うことも多いので勉強も兼ねて)
現時点で最新である6.7U3を採用した。
https://blogs.vmware.com/vsphere/2019/08/announcing-vsphere-6-7-update-3.html

一旦vSphere環境まで構築したので備忘もかねて書いておく

ハードウェア構成

以下参照。合計約11万円。増税前に購入できてよかった。

検討の観点

自宅サーバなので大きさ/重さも考慮
将来的にHVは増設するかもしれないので共有Storage(iSCSI)を構成
- HypervisorにはDASなし. iSCSI経由でのbootはできないので、Boot用にUSBメモリを外指し(ここにESXiをインストール)
NAS Diskは一旦1本のみ(Single構成)
- 本当はRAID1組みたいが、現時点で可用性は求められないので

Hypervisor

検討の結果購入したアイテムは以下。

Category	Item	Price(Yen)	Quantity	Sum(Yen)	Link
Bareborn	Intel NUC8i5BEH	47,500	1	47,500	https://www.intel.com/content/www/us/en/products/boards-kits/nuc/kits/nuc8i5beh.html
Memory	Crucial CT16G4SFD824A [SODIMM DDR4 PC4-19200 16GB]	8,480	2	16,960	https://www.crucial.jp/jpn/ja/ct16g4sfd824a
Power cable	(gb)ACケーブルミッキー型ケーブル 2P-3P PSE認証 1m	380	1	380	https://www.amazon.co.jp/gp/product/B01MXSGLNQ/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1
USB memory	Transcend USBメモリ 16GB USB 3.1 スライド式ブラック TS16GJF790KBE	900	1	900	https://www.amazon.co.jp/dp/B07MFQJ284/ref=cm_sw_r_tw_dp_U_x_WpWMDbVKZZRJR

NUCはこんな感じ

らでこー先生の記事を見て触発されたこともあり、Intel NUCは最初から視野に入っていた。
ラズパイも考えたが、VMware compatibility guide的にNGそうな匂いしかしなかったのでやめた(調べてない)
- 過去にBareborn買ったときにRealtekのNICが対応してなくて結構苦労したことがある。最近は色々対応してるのかなぁ
Intel NUCからどの機種を選定するかについては以下の考え
- できれば最新世代(第8世代)のもの
- CPU観点ではIntel Core i3, i5, i7があったが、i5を選択
  - i3だと2 Coreなので物足りなくなる可能性大
  - i5, i7はCore数は同じ(4core)なので安いほうが良い(わたしの用途では処理速度は不要)
- 本当は薄さ重視で NUC8i5BEK がよかったが、品薄で買えなかったので仕方なく NUC8i5BEH を購入

NAS

検討の結果購入したアイテムは以下。

Category	Item	Price(Yen)	Quantity	Sum(Yen)	Link
NAS	QNAP TS-231P	19,000	1	19,000	https://nttxstore.jp/_II_QN15624587
Disk(SSD)	Micron 1100シリーズSSD 2TB 2.5インチ SATA3 MTFDDAK2T0TBN-1AR1ZABYY	25,980	1	25,980	https://nttxstore.jp/_II_SM15919507

こんな感じ

以下要件で検討した
- iSCSI or NFS対応製品で絞り込み
  - VMware的にはiSCSI(VMFS)とNFSとでどちらがよいとは言い切れなさそう
    - https://docs.vmware.com/jp/VMware-vSphere/6.5/com.vmware.vsphere.storage.doc/GUID-1FB1AD88-3E49-4062-8DE5-8246A1DDF3E3.html
    - https://www.vembu.com/blog/difference-vmware-vmfs-nfs-datastores/
- Diskを冗長化しないのでCloud backupが簡単にできるもの
- 静音(SSD, Fanless, etc)
- 自宅にNASがなかったのでこれを機にファイルサーバ用途としても使えるもの
上記を元に検討した結果QNAP or Synologyで選定するのがよさそう
- 当初BUFFALOとIO-DATAも検討したが、自宅ユースでiSCSI対応機種がなさそうだった。
- 結局QNAPを色々検討してたらSynologyを検討するのがめんどくさくなってしまって、QNAPにした・・

既に自宅にあるものを流用

Category	Item	Note
Ethernet switch	Timecapsule (2TB)	自宅にあるWifi router兼Macのバックアップ用途に使ってるTime capsuleのportが余っていたのでHV, NASを接続

物理セットアップ

自宅は狭いかつ子供がおり床近くに配置すると良いことはない、ということで以下を購入し天井付近に配置することにした

Item	Price(Yen)	Quantity	Sum(Yen)	Link
アイリスオーヤマパーテーションメッシュ	2,891	1	2,891	https://www.amazon.co.jp/gp/product/B0013UEEK8/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1
アイリスオーヤマメッシュパネルバスケット大	2,019	1	2,019	https://www.amazon.co.jp/gp/product/B000S6EAQ6/ref=ppx_yo_dt_b_asin_title_o04_s01?ie=UTF8&psc=1

こんな感じ。これなら子供に触られることもないし、掃除機に壊されることもない。後日地震が起きたときのためにちゃんと固定する予定

NASセットアップ

ここはあんまり記録取ってなかったので記憶を頼りに。。

初期設定

購入したSSDを取り付けて電源On。初期IPはmanual上は169.254.100.100となるとの記載があったが、実際どうだったかな。とりあえずtcpdumpしたらIPがわかった。

自鯖用のNASを買ったが初期IPがわからないので耳を澄ませて(tcpdumpして)たらIPが聞こえてきた
— Shota Morimoto (@shoutm) September 21, 2019

https://にアクセスしてログインして、初期設定(admin password, timezone, datetime, network settings)を実施。SSDは1本しか積んでないのでRAIDは構成できず。

最後にfirmwareをupdate

Storage pool作成

最初にStorage poolを作成する。簡単に言うとStorage poolは複数のDisk(RAID)を束ね仮想的な1つのStorageを作る機能(参照: https://docs.qnap.com/nas/4.1/SMB/jp/index.html)。ここで作ったStorage poolからVolumeやLUNを削り出すことになる。

「Storage & Snapshots」→「Storage」→「Storage/Snapshots」→「Create」→「New Storage Pool」をクリック

Disk選択画面では1つしかないDiskを選択。あとはdefaultで作成

iSCSIターゲット作成

次にiSCSI接続先となるiSCSIターゲットを作成する。(ここに後ほど作るLUNを関連付けることになる)

「Storage & Snapshots」→「iSCSI」→「iSCSI Storage」→「Create」→「New iSCSI Target」をクリック

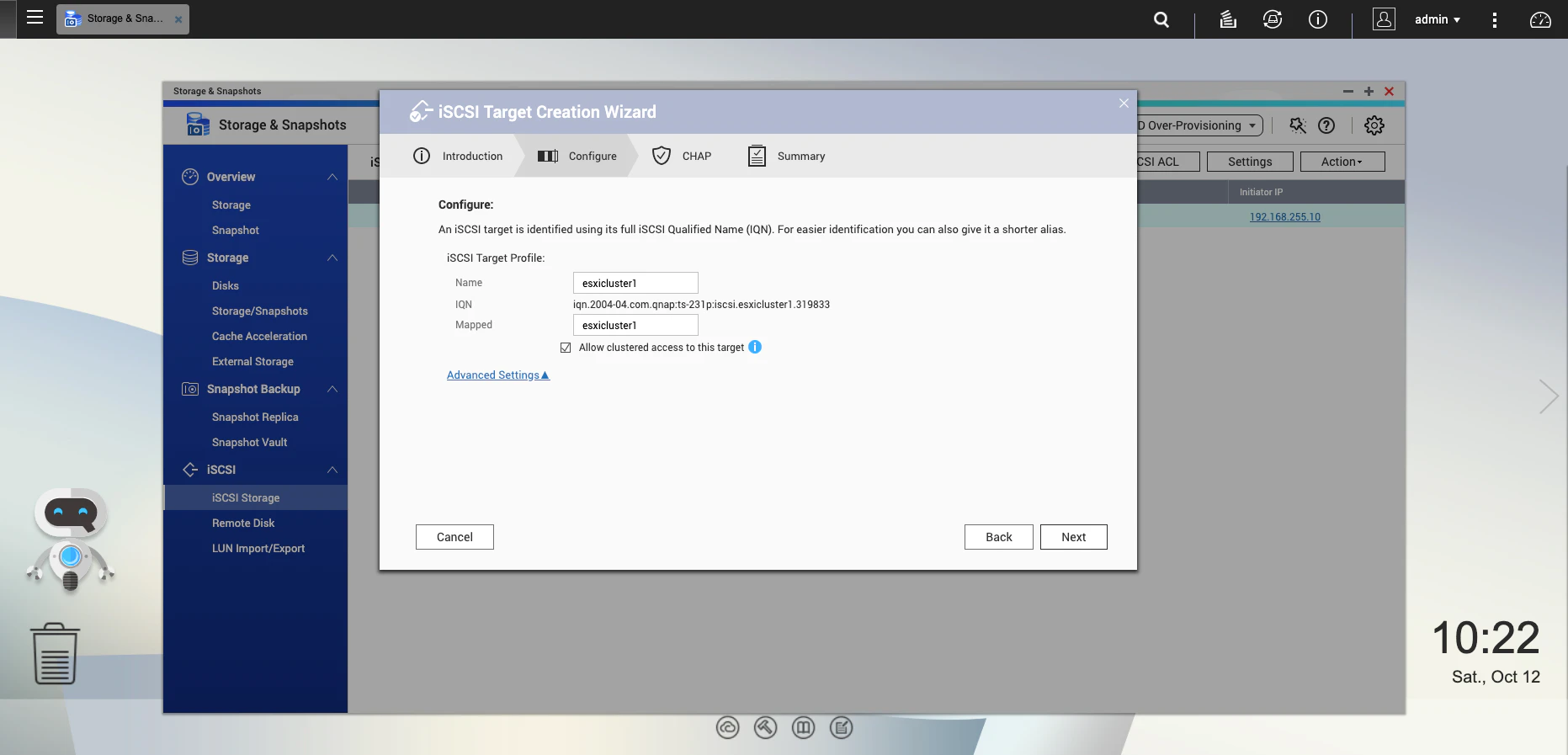

以下の通り名前だけ適当につけ、その他のパラメータはdefaultのままとした。お家ユースなのでCHAP認証もなし

LUN作成

最後にLUNを作成する。これがいわゆるdata volumeとなる。

「Storage & Snapshots」→「iSCSI」→「iSCSI Storage」→「Create」→「New Block-Based LUN」をクリック

さきほど作成したStorage poolを選択。容量は最初から確保したくないので「Thin provisioning」をチェック。
LUN Nameを指定し、容量を指定(ここでは512GBとした)
Map to targetセクションにて「Do not map it to a target for now」のチェックを外し、先程作成したiSCSI targetを指定。

これでStorage側の最低限の設定は終了。

vSphere環境構築

ESXiインストール

このページから該当ESXi 6.7U3を指定しダウンロード。
以下の方法で物理install DVDを作成(DVD作成に利用したMacは macOS Mojave 10.14.6)
- MacのDesktopにダウンロードし、右クリックから Burn Disk Image * to Disk... を選択
- デフォルトのまま Burn をクリック
該当Diskを含んだDVD drive + USBをNUCに挿して起動。Dialogに従ってインストール

この辺の記事を見てるとDriver周りでハマるかと思いきや全くハマらず。
この後黄色画面でManagement IPやRouting, DNSの設定を行った。またSSHは有効化した。

iSCSIマウント

さきほど作ったiSCSI targetへ接続する

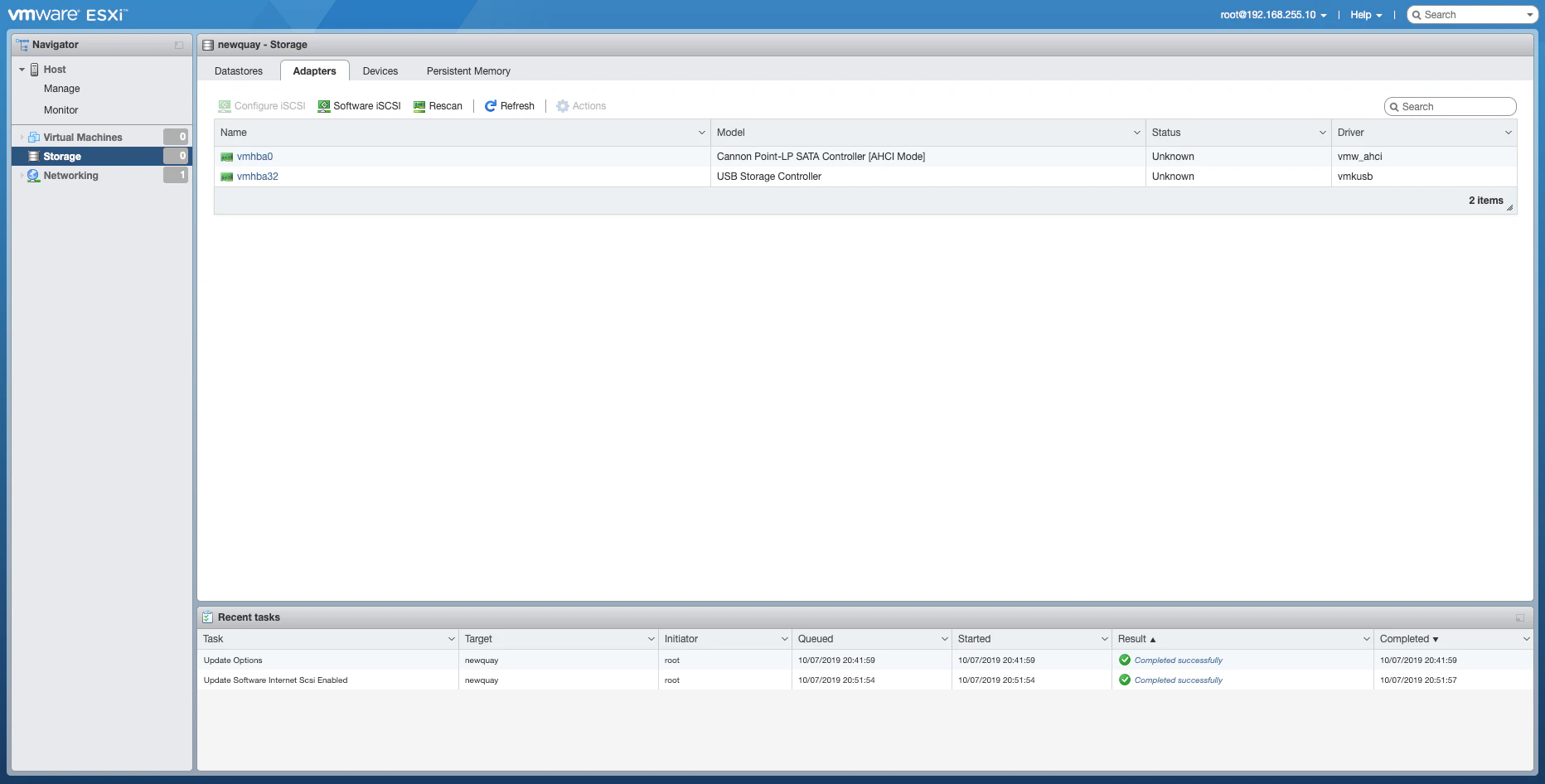

ブラウザでESXiへアサインしたIPにアクセスしてEmbedded host clientへアクセス。ここでStorage → Adapters → Software iSCSIをクリック。

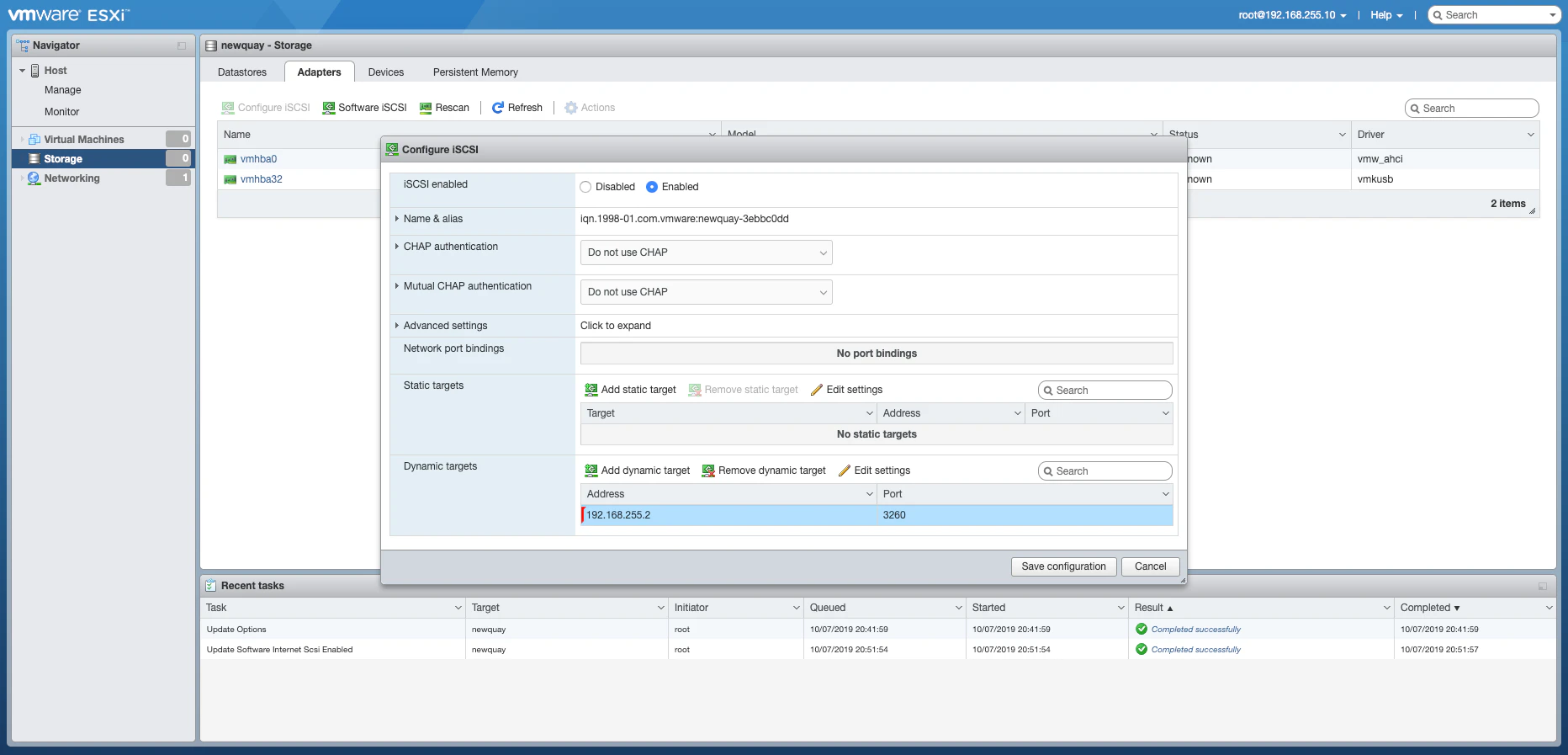

Add dynamic target ボタンを押してNASのIPを入力。(portはデフォルト)

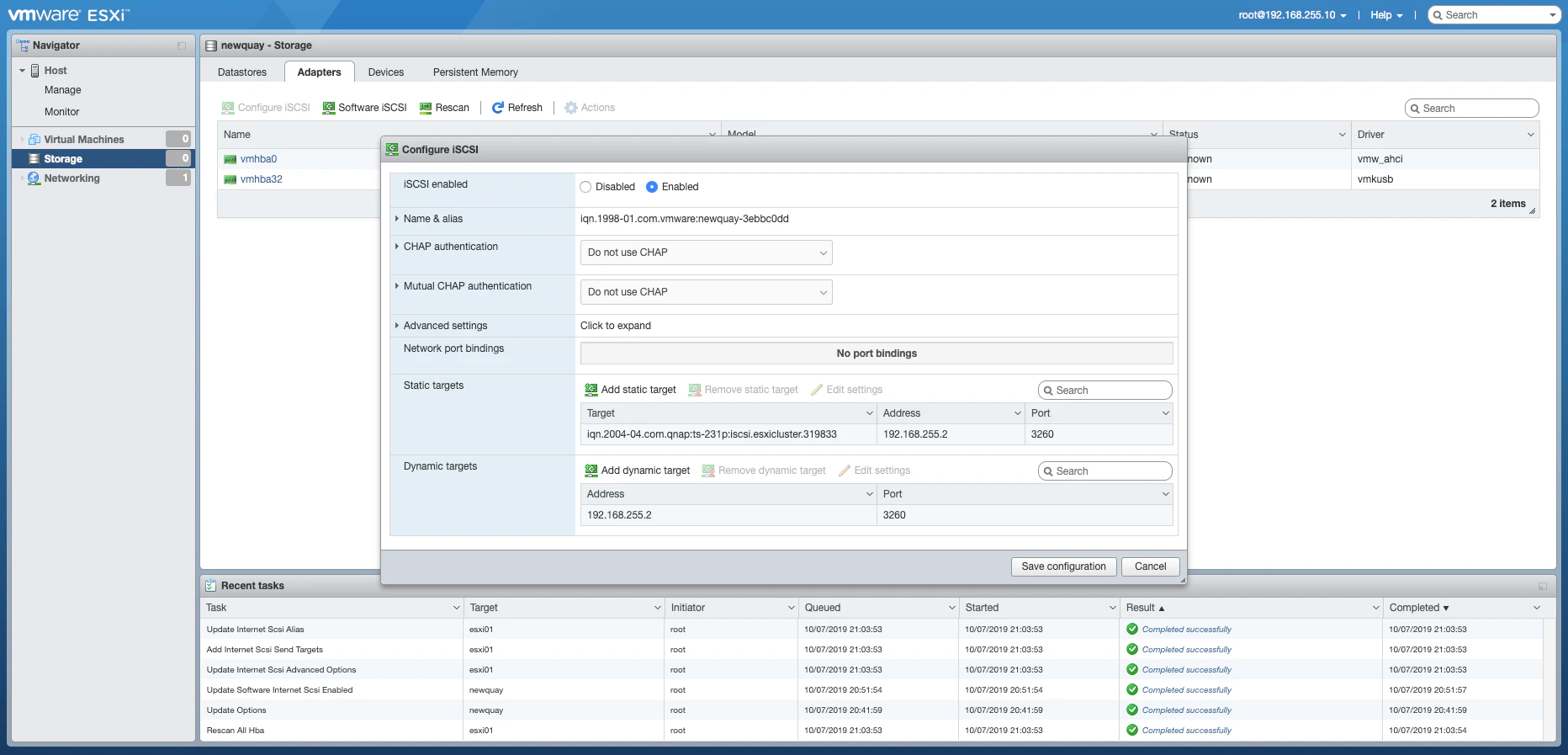

Save configuration をクリックした後改めて Software iSCSI をクリックすると上では出てこなかった Static targets の部分がDiscoveryされる

この状態でDatastores → New datastoreをクリックしてdatastoreを作成。この時点では512GBを割り当てた

vCenter deploy

このページからVCSAをダウンロード
Mac上でISOをマウントし、vcsa-ui-installer→mac→Installer.appを起動。インストーラの指示に従って操作。なおVCSAのインストールは2ステップに分かれている。(Step1: OVAの展開、Step2: 展開されたVMの設定)
- Step1
  - Select deployment type: Embedded Platform Services Controllerを選択
  - Appliance deployment target: ESXiのIPを指定、User nameにはroot, PasswordはESXiインストール時に指定したものを指定
  - Deployment size: Tinyを選択。要求されるリソースサイズ/管理可能なHost/VM数は以下。
    - vCPUs: 2
    - Memory: 10GB
    - Storage: 300GB
    - Hosts: 10
    - VMs: 100
  - Select datastore: 先程作成したdatastoreを選択
  - Configure network settings: Networkは一旦デフォルトの VM Network を選択(後日変更するかも)。残りのnetwork情報はおうちの環境にあわせて適宜選択
- Step 2
  - Appliance configuration: Synchronize time with NTP serversを選択(pool.ntp.org)。SSH accessはEnabled
  - SSO configuration: Create a new SSO domainを選択。
    - Single Sign-On domain nameには自分が取得したdomainを指定(なければ適当でよい。vsphere.localとかがデフォルトだっけな)
    - Single Sign-On user name: administratorで固定。これ重要。
    - Single Sign-On password: 適当に指定

ここまで終わったらブラウザでhttps://<IP>にアクセスすればログイン可能。ID/PWはadministrator@<domain>/<自分が指定したもの>を指定(最初rootで入ろうとして入れなかった)

vCenterへのESXi hostの追加

ブラウザでログインし、「Hosts and Clusters」画面からvCenterのIPが書かれたアイコンを右クリックし、「New Datacenter」をクリック。Datacenterを作成する
今作成したDatacenterを右クリックし、「New Cluster」をクリック。vSphere DRSとvSphere HAをクリック(現在はHostが1台しかないので意味ないが・・)
今作成したClusterを右クリックし、「Add Hosts」をクリック。ESXi hostのIPとCredentialを入れて進むとホストを追加できる。

結果以下のような画面になる

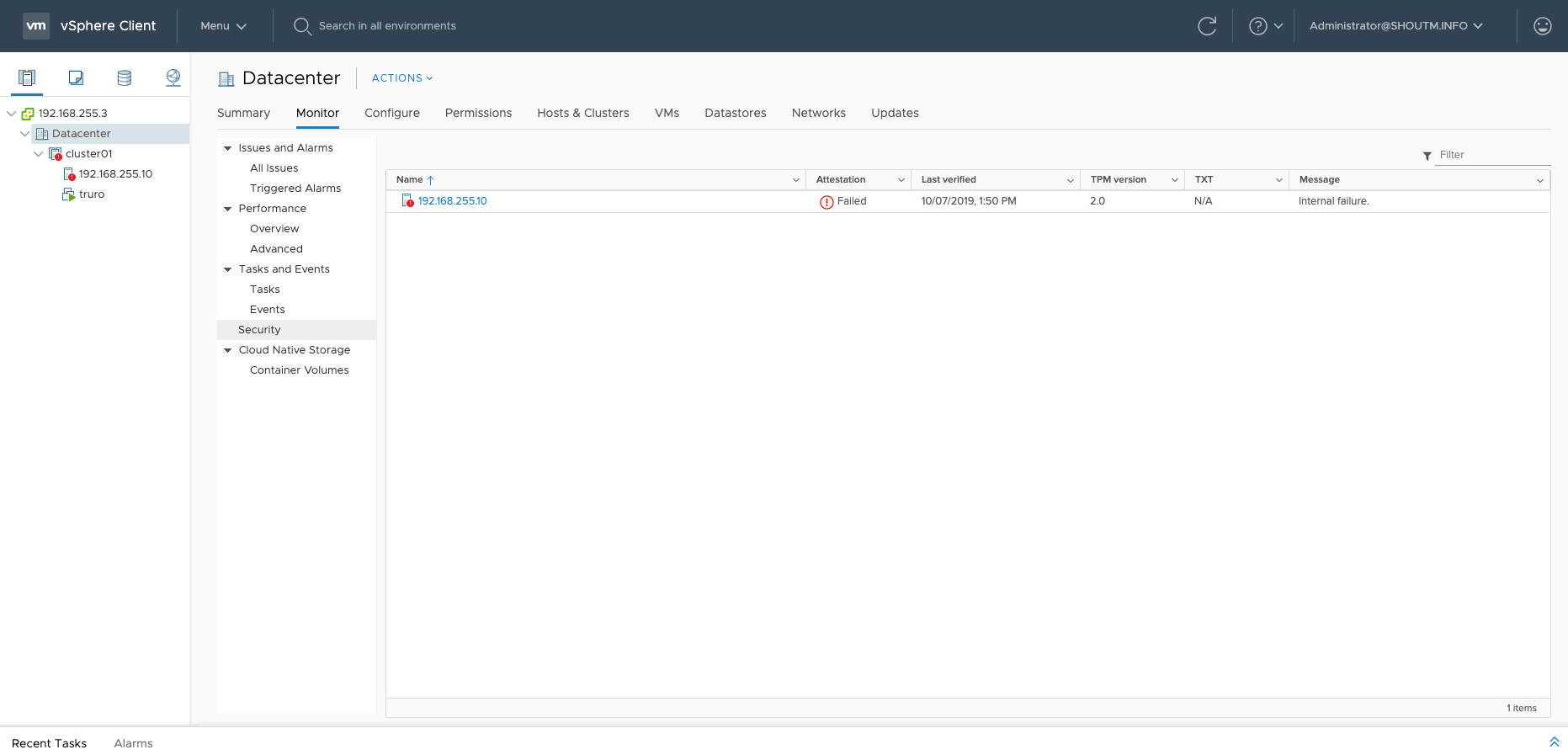

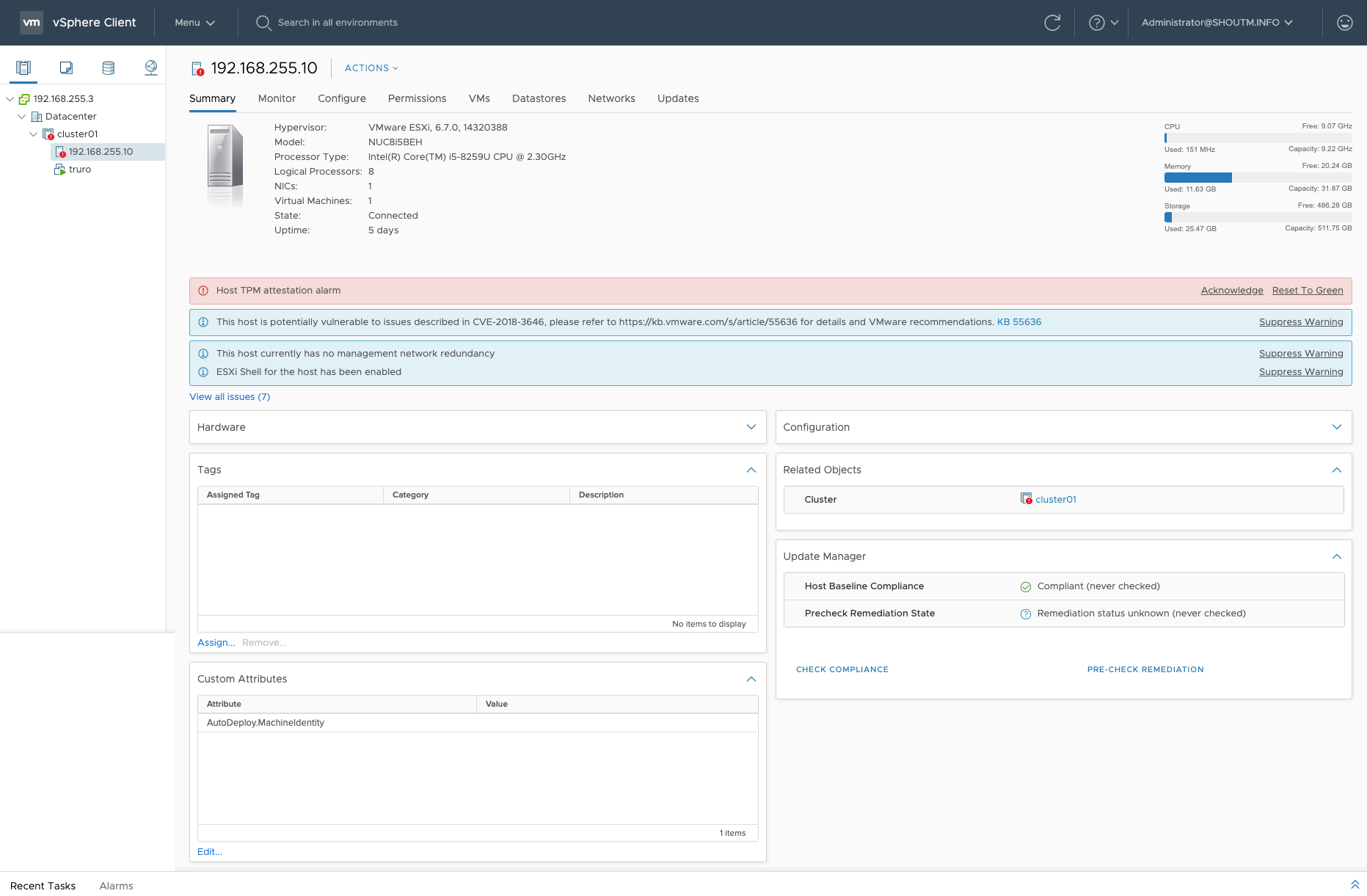

なんかエラーが出てる

Host TPM attestation alarm

結論から言うとなぜこのエラーが発生しているかわからなかった。

こんなKBがあるらしいが、僕のエラーは以下のように「internal failure」という情報しかなく、対処方法が記載されていなかった

まとめ

ESXi用Host(Intel NUC)と共有Storage(QNAP)を買った
共有StorageにStorage pool、iSCSI target, LUNを作った
ESXi 6.7U3をインストールし、vCenter6.7をdeployした。

今後の課題

Disk冗長化
LUNのbackup
Host TPM attestation alermの解消
