TensorflowのFaster RCNN実装を試す

More than 3 years have passed since last update.

この記事は

  • ちょっと前まで最速とされていた物体検出のディープニューラルネットであるFaster RCNNのTensorflow実装Faster-RCNN_TFを使ってみたのでメモです
  • 時代はSingle Shot Multibox Detector (SSD)らしいですが、Tensorflow実装はこんな開発中のしかないので一週遅れ感は否めませんが。

セットアップ

前提

  • TITAN X (Pascal)
  • ubuntu14.04.5 LTS
  • python2.7
  • Tensorflow v0.12
  • その他cython, python-opencv, easydictなど適当にインストール

インストール

  • README通りにセットアップしました。
# git clone --recursive https://github.com/smallcorgi/Faster-RCNN_TF.git
# cd ./Faster-RCNN_TF/lib
# make

デモが動かない

  • 画像の物体検出をして、赤枠で囲って表示するというデモが準備されています
  • ここにデモを動かす手順があります
  • しかし、この通りにやっても、訓練済みモデルファイルとソースのネットワーク構成がずれているようなエラーが出ます
  • なんらかのバージョン問題なんだと思いますが、よくわからないのであきらめました
    • そもそもこのFaster RCNN実装が想定しているTensorflowのバージョンがいくつなのか不明だし・・・

自分でモデルをトレーニングする

  • 仕方がないので自力でモデルをトレーニングして、それでデモを動かすことにしました。

画像データのダウンロード

  • README通りに入手&解凍&配置
# wget http://host.robots.ox.ac.uk/pascal/VOC/voc2007/VOCtrainval_06-Nov-2007.tar
# wget http://host.robots.ox.ac.uk/pascal/VOC/voc2007/VOCtest_06-Nov-2007.tar
# wget http://host.robots.ox.ac.uk/pascal/VOC/voc2007/VOCdevkit_08-Jun-2007.tar

# tar xvf VOCtrainval_06-Nov-2007.tar
# tar xvf VOCtest_06-Nov-2007.tar
# tar xvf VOCdevkit_08-Jun-2007.tar

# cd ~//data
# ln -s $VOCdevkit VOCdevkit2007

# wget https://www.dropbox.com/s/po2kzdhdgl4ix55/VGG_imagenet.npy?dl=1
# mv VGG_imagenet.npy $FRCN_ROOT/data/pretrain_model/VGG_imagenet.npy

学習回数の変更

  • 学習回数がデフォルトで70000ステップに固定されています。
  • 今回は何となくもっと回したかったので修正しました。
--- a/experiments/scripts/faster_rcnn_end2end.sh
+++ b/experiments/scripts/faster_rcnn_end2end.sh
@@ -27,7 +27,7 @@ case $DATASET in
     TRAIN_IMDB="voc_2007_trainval"
     TEST_IMDB="voc_2007_test"
     PT_DIR="pascal_voc"
-    ITERS=70000
+    ITERS=300000
     ;;
   coco)
     # This is a very long and slow training schedule

学習開始

  • 下記のコマンドで学習開始です
# ./experiments/scripts/faster_rcnn_end2end.sh gpu 0 VGG16 pascal_voc
...(なんかいろいろ起動ログが出る)

iter: 10 / 300000, total loss: 2.1978, rpn_loss_cls: 0.3894, rpn_loss_box: 0.7754, loss_cls: 0.5617, loss_box: 0.4713, lr: 0.001000
speed: 0.448s / iter
iter: 20 / 300000, total loss: 2.7391, rpn_loss_cls: 0.3400, rpn_loss_box: 0.2858, loss_cls: 1.1327, loss_box: 0.9805, lr: 0.001000
speed: 0.441s / iter
iter: 30 / 300000, total loss: 1.5654, rpn_loss_cls: 0.3556, rpn_loss_box: 0.6474, loss_cls: 0.3408, loss_box: 0.2216, lr: 0.001000
speed: 0.464s / iter
  • iterがだんだん増えて行きます
  • 300000step回ると下記のファイルが出力されます
/root/Faster-RCNN_TF/output/faster_rcnn_end2end/voc_2007_trainval/VGGnet_fast_rcnn_iter_300000.ckpt

今一度デモを動かす

  • 訓練済みモデルの自作ができたので、今度こそデモを動かしてみます

ちょっとソース修正

  • デモは入力画像の物体認識をして、結果画像をXWindow上に表示するというものですが、今回はそもそもX入ってなくてエラーが出たので対処しました
  • ついでにファイル出力するようにいじりました
--- a/tools/demo.py
+++ b/tools/demo.py
@@ -1,3 +1,6 @@
+import matplotlib
+matplotlib.use('Agg')
+
 import _init_paths
 import tensorflow as tf
 from fast_rcnn.config import cfg
@@ -83,6 +86,7 @@ def demo(sess, net, image_name):
         keep = nms(dets, NMS_THRESH)
         dets = dets[keep, :]
         vis_detections(im, cls, dets, ax, thresh=CONF_THRESH)
+    plt.savefig('/tmp/' + image_name)

実行

  • 実行してみます
# python ./tools/demo.py --model /root/Faster-RCNN_TF/output/faster_rcnn_end2end/voc_2007_trainval/VGGnet_fast_rcnn_iter_300000.ckpt
...(なんかいろいろ起動ログが出る)
Loaded network /root/Faster-RCNN_TF/output/faster_rcnn_end2end/voc_2007_trainval/VGGnet_fast_rcnn_iter_300000.ckpt

Demo for data/demo/000456.jpg
Detection took 0.621s for 300 object proposals

Demo for data/demo/000542.jpg
Detection took 0.055s for 233 object proposals

Demo for data/demo/001150.jpg
Detection took 0.058s for 212 object proposals

Demo for data/demo/001763.jpg
Detection took 0.066s for 261 object proposals

Demo for data/demo/004545.jpg
Detection took 0.059s for 300 object proposals
  • おお!なんか画像を読み込んでます
    • ちなみに入力画像はdata/demo/の下にもともと格納されています
  • 上記ソース改修で/tmpの下に画像ファイルが出力されてます

結果

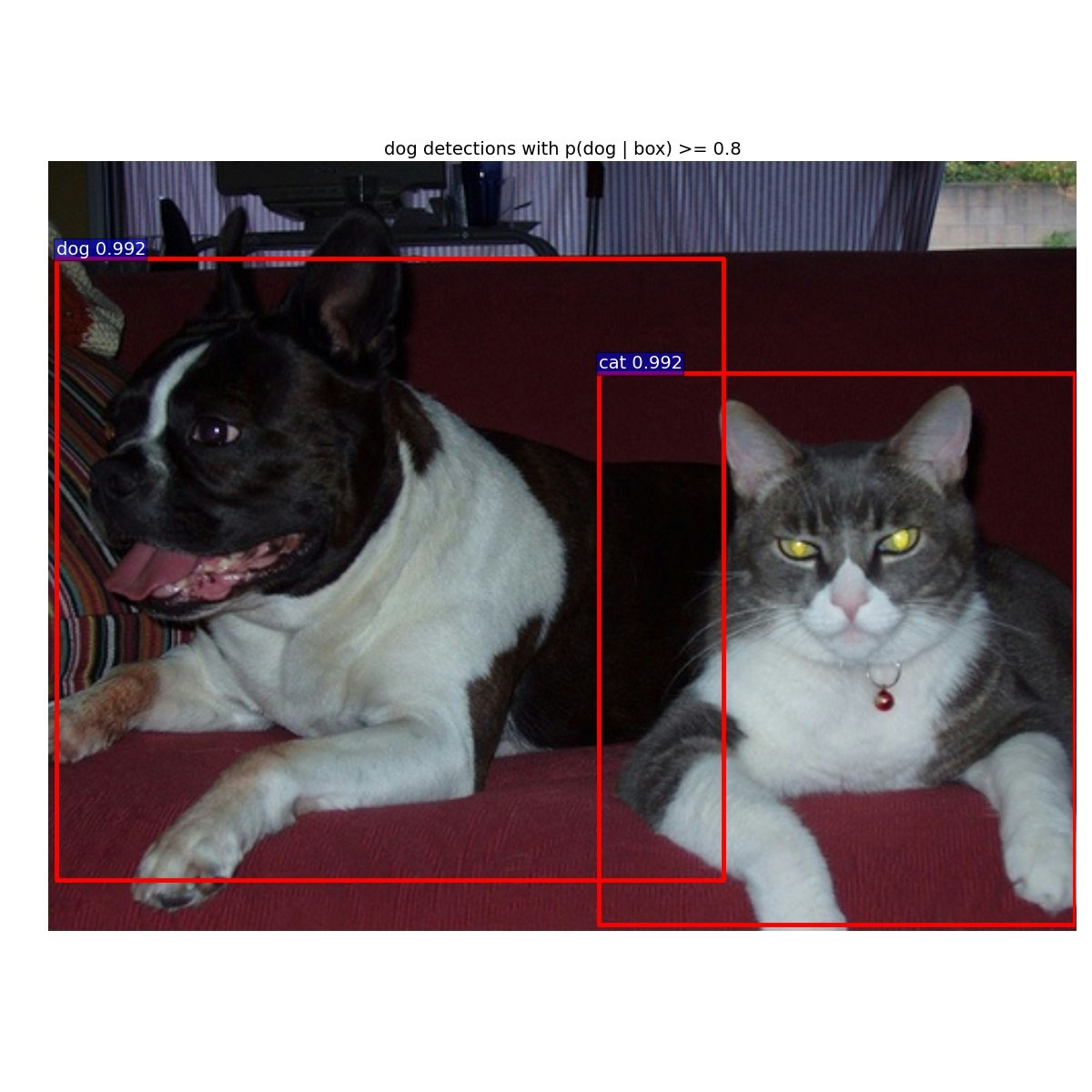

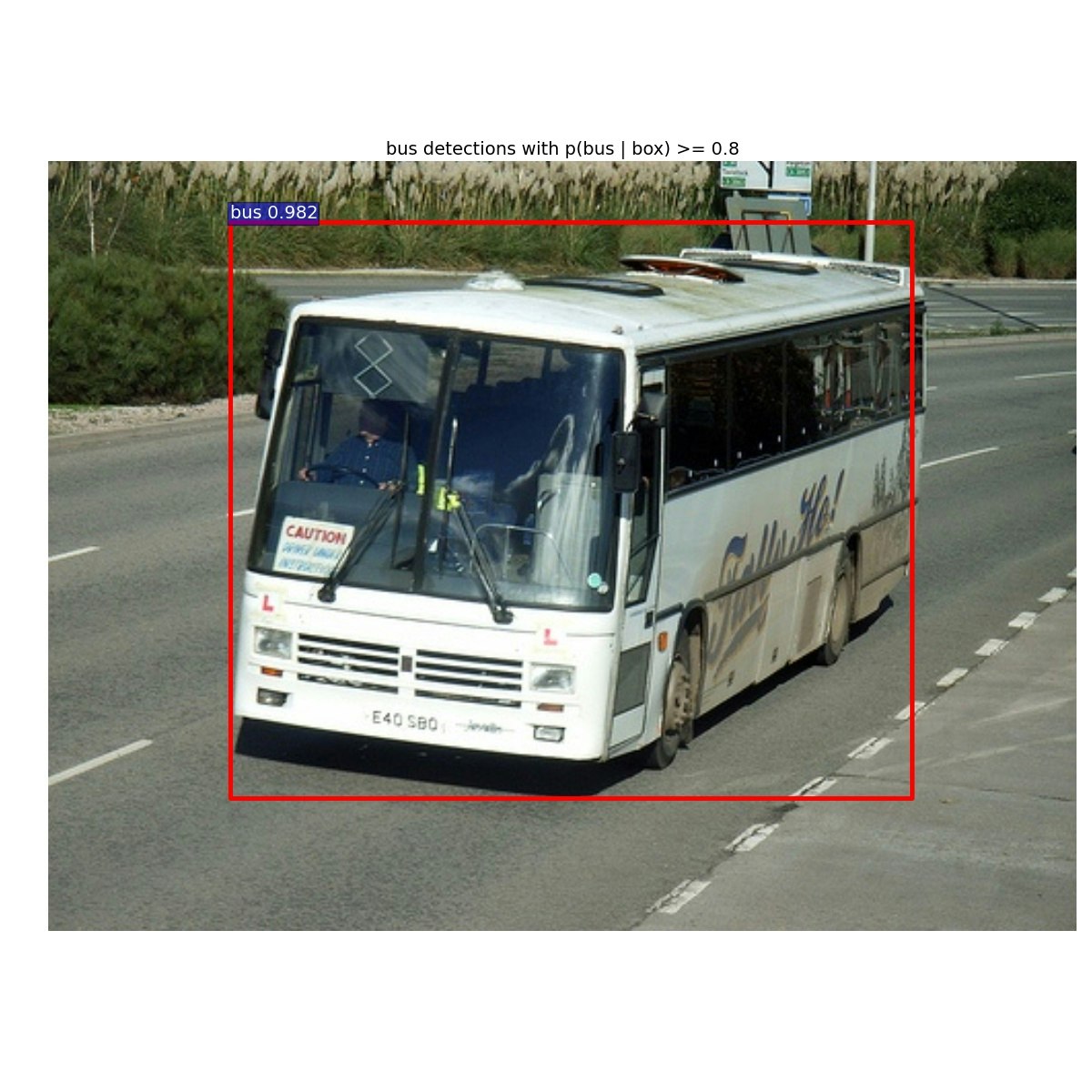

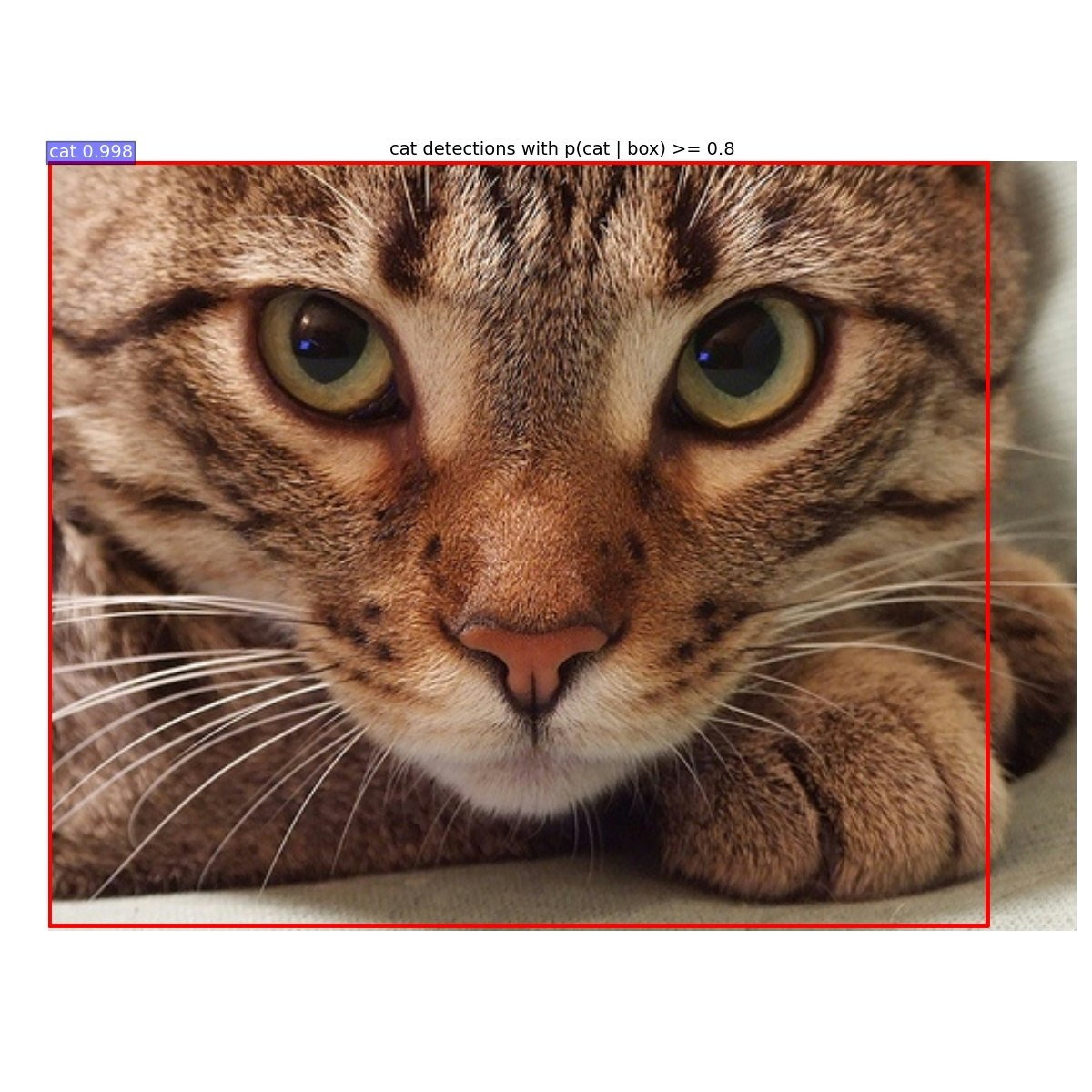

  • ↓こんな画像が出力されていました


終わりに

  • だいたい1枚あたり0.06秒くらいで認識できてます
  • 精度も申し分なさそうです
  • SSDの実装が出てくるまでは、とりあえずTensorflowで物体検出にはこれ使うのがよさそうですね
