■ 目的

最近、西日本でもマルチクラウドがされることが多くなってきました。
Network As A Service(NaaS)プロバイダーの Megaport Cloud Router（MCR）は、世界中で600を超える主要なデータセンターから、レイヤ3でのプライベート接続のための仮想ルーティング機能を備えており、大阪では、'Equinix OS1' と 'NTT Data Dojima' 等があります。
ということで、NTTデータ堂島にあるMCRを作成し、Azure と Oracle Cloud Infrastructure (OCI)を Multicloud接続してみます。
そしてついでに、OCI の Public Service である、Object Storage などは Transit Routing設定すれば、Private Peering で Azureサービスから Oracle Services Network へ接続できるのでやってみてみます。

■ 構成

OCIとAzureの仮想ネットワークやインスタンス設定は事前に行っておき、ここでは、MCRとOCI FastConnect、Azure ExpressRouteの設定を行います。
また、Azure側にはオプションがあり、ExpressRoute FastPathが有効になっていると、ゲートウェイはバイパスされ、ネットワークトラフィックが仮想ネットワーク内の仮想マシンに直接送信されるようになり、レイテンシが短縮されます。

OCIのTransit Routing設定は次を参考として事前にVCN,DRG,ルート・テーブル,セキュリティリストなど作成しておきます
・参考: Transit Routing + IPSec VPN / FastConnectで Object Storage, Autonomous Databaseへ接続してみてみた

■ 手順概要

① OCI側作業:FastConnect作成
② Azure側作業:Direct Connect作成
③ Megaport側作業:MCR作成
④ Megaport側作業:MCRとOCI FastConnect接続
⑤ Megaport側作業:MCRとAWS Direct Connect接続
⑥ 導通確認

■ OCI：FastConnect作成

OCI Webコンソール
上部にある Regionを、'Japan Central(Osaka)'へ設定し、

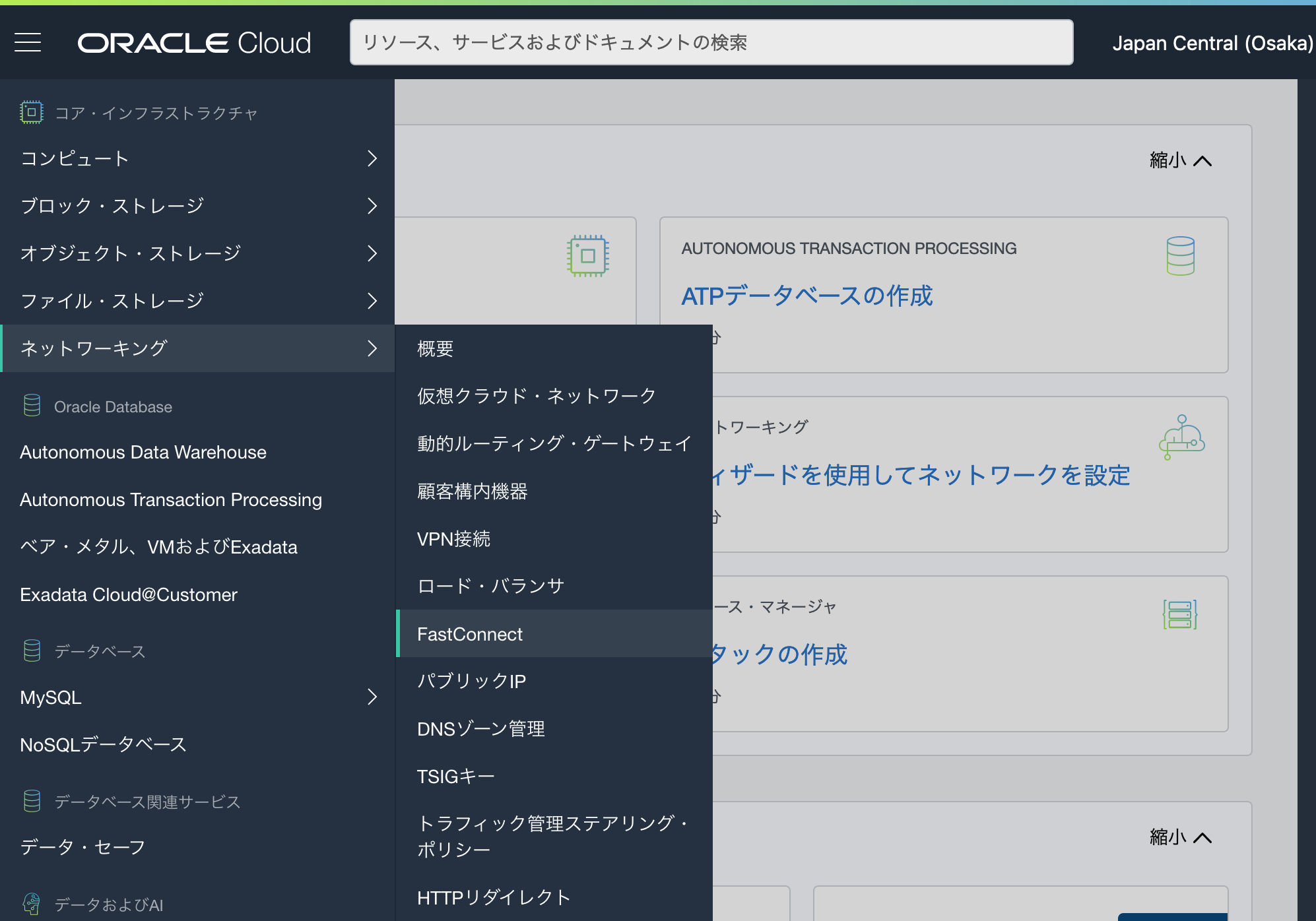

左ペインにある [ネットワーキング] > [FastConnect]をクリック

FastConnt接続画面
[FastConnectの作成]をクリック

接続の作成:接続タイプ画面
以下のように設定し、[次]をクリック
- 接続タイプ: FastConnectパートナー
- パートナー: Megaport: Service

接続の作成:構成画面
以下のように設定し、[作成]をクリック
- 名前: 任意の名前を設定
- コンパートメント：作成するコンパートメントを設定
- 仮想回線タイプ：[プライベート仮想回線]を選択
- 動的ルーティング・ゲートウェイ：接続するDRGを選択
- プロビジョニングされた帯域幅：設定したい帯域を選択
- 顧客BGP IPアドレス: /30 または/31の MCR側BGP用ピアIPアドレスを設定
- Oracle BGP IPアドレス：'顧客BGP IPアドレス'と対になるOCI側のIPアドレスを設定
- 顧客BGP　ASN：Megaport MCRのASN'133937'を設定

接続が作成されました画面
「OCID」をコピーします。
この「OCID」を使用してMCRと接続します

VCのアイコンは、プロバイダ保留中のためオレンジ色になります
MCR側で設定し開通するとグリーン色になります

■ Azure：ExpressRoute設定

Azure Webコンソール
　AzureにLogin後[すべてのサービス] > [ネットワーキング] > [ExpressRoute回線]をクリック
ExpressRoute回線画面
[ExpressRoute回線の作成]をクリック
ExpressRouteの作成:基本画面
以下のように設定し、[次:Configuration>]をクリック

・サブスクリプション: サブスクリプションを選択
・リソースグループ: 設定するリソースグループを選択
・リージョン: リージョンを選択
・Name: ExpressRouteの名前を設定

ExpressRouteの作成:Configuration画面
以下のように設定し、[次:Tags>]をクリック
- Port Type: 'Provider'を選択
- Create new or import form classic:'Create new'
- Provider：’Megaport’
- Peering location: 'Osala'
- Bandwidth: 設定したい帯域を選択
- SKU: 'Standard/Premium' 契約したいSKUを選択
- Billing model: 'Meterd/Unlimited' 契約したいモデルを選択
- Allow classic operations: 旧式を望まない限り 'No'を選択

ExpressRouteの作成:Tags画面
必要に応じてTag設定を行い、[次:確認および作成]をクリック]
ExpressRouteの作成:確認および作成画面
設定した内容を確認し、問題なければ[作成]をクリック

7)デプロイ実行中
数分待つとデプロイが完了し、作成されたExpressRouteをダブルクリック

作成したExpressRoute画面
　「サービスキー」をコピーします。
　この「サービスキー」を使用してMCRと接続します

■ Megaport:MCR作成

以下URLで事前に作成したユーザーアカウントでログインしMCRを作成していきます

Megaport Webコンソール
Megaport：https://www.megaport.com/ へLogin

Megaport Service 画面
　[Service]タブ > 右上にある[Create MCR]をクリック

New MCR:Select Location画面
Select MCR LocationからMCRを配置するRegionとData Centerを選択し、[Next]をクリック
- Region: JAPAN
- Location: NTT Data Dojima Osaka

New MCR:Configure画面
以下のように設定し、[Next]をクリック
- Rate Limit: MCRの帯域を選択(この帯域範囲内から、各Cloud接続へ帯域を割り当てていきます)
- MCR Name: MCRの名前を設定
- MCR ASN: MCRのデフォルトASN 133937を設定

Summary画面
　設定内容を確認し、問題なければ[Add MCR]をクリック

■ Megaport:MCRとOCI接続VXC作成

Megaport Webコンソールから MCRとOCIで作成したFastCOnnectを接続するVXCを作成します

Service画面
Add Connection欄にある[Oracle Cloud]をクリック
New Connection:Select Port画面
以下のように設定し、[Next]をクリック
- Select Provider: [Oracle Cloud]を選択
- Oracle Virtual Circuit ID: OCIの「FastConnect」作成で発行された[OCID]を記入
- Choose from available Oracle Ports: 1本目は[Primary]を選択、冗長用途の２本目は[Secondary]を選択

New Connection：Connection Details画面
以下項目を設定し、[Next]をクリック

・Name your Connection: 接続名を設定
・Rate Limit: 作成したRate Limitの帯域を設定
　※ここでの帯域は、Azureと揃えるため50Mbpsを設定

New Connection：MCR A End画面
以下を設定し、その横にある[Add]をクリック
- IP address including subnet mask: OCI FastConnectで設定した'顧客BGP IPアドレス'を設定

New Connection：MCR A End +Add画面
BGP Connections項にある[＋Add GBP Connection]をクリック
BGP Connection画面
以下項目を設定し、[Add]をクリック
- Local IP: 前画面で設定したIPを選択
- Peer IP: OCI FastConnectで設定した 'OCI側のBGPピアIPアドレス'を設定
- Peer ASN: OCIのASN '31898'を設定

New Connection：BGP Connections画面
設定したBGP設定内容を確認し、問題なければ、[Next]をクリック
New Connection：Summary画面　
設定項目を確認し、問題なければ、[Add VXC]をクリック

■ Megaport:MCRとAzure接続VXC作成

Megaport Webコンソールから MCRとAzureで作成したExpressRouteを接続するVXCを作成します

Service画面
作成したMCR欄にある[Connection]をクリック
New Connection:Select Type画面
choose destination Typeから、[Cloud]を選択し、[Nect]をクリック
New Connection:Select Port画面
以下のように設定し、[Next]をクリック

・Select Provider: [Microsoft Azure]を選択
・Microsoft Azure Service Key: Azureの「Express Route」作成で発行された[Service Key]を記入
・Choose from available Azure Ports: 1本目は[Primary]を選択、冗長用途の２本目は[Secondary]を選択
・Peering Type: [Private]を選択

New Connection：Connection Details画面
以下のように設定し、[Next]をクリック

・Name your Connection: 接続名を設定
・Rate Limit: 作成したAzure ExpressRouteの帯域を設定

New Connection：MCR A End画面
[Next]をクリック

New Connection：Summary画面　
　設定項目を確認し、問題なければ、[Add VXC]をクリック

■ Megaport Order

Order
作成したMCRと２つのVXCをActiveにするために、左ペインにある金額を確認し、問題なければ[Order]をクリック
重要事項
書かれている重要事項を確認し、[Order Now]をクリック
開通
数分しばらくするとアイコンがグリーンとなり開通します

■ Azure：ExpressRouteとVNet（Virtual Network)接続

上記手順では、Megaport MCRとAzure Express Routeを接続しましたが、
Azure Express Routeと仮想NetworkのVNetとは接続していないので、
ここでは、VNet内のインスタンスがExpressRouteを通るようExpressRouteとVNetを接続します

● 仮想ネットワークゲートウェイ作成

VNetとExpressRouteを接続するためのゲートウェイを作成します
＊SKUで[Ultra Performance]もしくは[ErGw3AZ]を選択すると「ExpressRoute FastPath」が有効になります

[全てのサービス] > [ネットワーキング] > [仮想ネットワークゲートウェイ]をクリック

[仮想ネットワークゲートウェイの作成]をクリック

仮想ネットワークゲートウェイの作成:基本画面
以下必要内容を設定し、[確認および作成]をクリック

サブスクリプション
- 名前
- 地域：仮想ネットワークゲートウェイを配置する地域を選択
- ゲートウェイの種類：[ExpressRoute]を選択
- SKU：設定したいSKUを選択
- 仮想ネットワーク：付属させる仮想ネットワークVNetを選択
- ゲートウェイサブネットのアドレス範囲：選択した仮想ネットワーク内に配置するための専用サブネットを設定
- パブリックIPアドレス：作成する仮想ネットワークゲートウェイのIPを作成
- パブリックIPアドレス名：任意の名前を設定

仮想ネットワークゲートウェイの作成:確認および作成画面
設定した内容を確認し、問題なければ[作成]をクリック
仮想ネットワークゲートウェイ画面
作成されたことを確認

● ExpressRouteとVNet(仮想ネットワーク)を接続

ExpressRouteとVNetのデータセンターを接続します

[すべてのサービス] > [ネットワーキング] > [接続]をクリック
接続画面
［接続の作成]をクリック
接続:基本画面
以下のように設定

・接続の種類: [ExpressRoute]を選択
・サブスクリプション: サブスクリプションを選択
・リソースグループ: 接続するVNetのグループを選択
・場所: [8Asia Pacific)西日本]を選択

接続:[設定]画面
以下のように設定し、[OK]をクリック
- 仮想ネットワークゲートウェイ：作成したExpressRoute用の仮想ネットワークゲートウェイを選択
- ExpressRoute回線：作成したExpressRoute回線を選択
- 接続名：任意の名前を設定
- ルーティングの重み：他NWとは接続しないため、[0]を設定

接続:概要画面
　設定した内容を確認し、[OK]をクリック

作成した接続の状態が「成功」になれば完了

■ Azure：セキュリティとルート設定

● ネットワークセキュリティグループ設定

以下のようにOCI 10.5.0.0/16との通信が受信/送信セキュリティ規則が通るように設定
今回は受信セキュリティ規則へ、次のPrivate IPを設定します

10.５.0.0/16

● ルートテーブル設定

Azureと対向の各Cloud間を通すルートを設定
ここでは、次のPrivate IPを設定しています

10.５.0.0/16

■ OCI-Azure導通確認

OCI-Azure接続がMegaport通じて接続することを確認

● OCI --> Azure接続確認

・ssh接続確認
sshでAzureインスタンスへ接続できることを確認

[opc@osaka-inst01 ~]$ ssh -i id_rsa azureuser@172.28.0.4 hostname
	azure-inst01

・ping疎通確認
pingでAzureインスタンスへ疎通できることを確認

[opc@osaka-inst01 ~]$ ping 172.28.0.4 -c 3
	PING 172.28.0.4 (172.28.0.4) 56(84) bytes of data.
	64 bytes from 172.28.0.4: icmp_seq=1 ttl=61 time=2.30 ms
	64 bytes from 172.28.0.4: icmp_seq=2 ttl=61 time=2.16 ms
	64 bytes from 172.28.0.4: icmp_seq=3 ttl=61 time=2.37 ms

	--- 172.28.0.4 ping statistics ---
	3 packets transmitted, 3 received, 0% packet loss, time 2002ms
	rtt min/avg/max/mdev = 2.166/2.280/2.372/0.085 ms

・traceruoteルート確認
OCIからAzureインスタンスへExpressrouteのBGPピアIPを通じて接続することを確認

[opc@osaka-inst01 ~]$ sudo traceroute -I 172.28.0.4
	traceroute to 172.28.0.4 (172.28.0.4), 30 hops max, 60 byte packets
	1  140.91.218.3 (140.91.218.3)  0.155 ms  0.143 ms  0.141 ms
	2  192.168.254.22 (192.168.254.22)  0.777 ms  0.779 ms  0.775 ms
	3  169.254.237.186 (169.254.237.186)  0.939 ms  1.009 ms  1.006 ms
	4  * * *
	5  172.28.0.4 (172.28.0.4)  2.690 ms  2.682 ms  2.737 ms

・iperf3帯域確認
設定した50Mbps程度の帯域速度になることを確認

[opc@osaka-inst01 ~]$ iperf3 -c 172.28.0.4
	Connecting to host 172.28.0.4, port 5201
	[  4] local 10.5.0.2 port 33524 connected to 172.28.0.4 port 5201
	[ ID] Interval           Transfer     Bandwidth       Retr  Cwnd
	[  4]   0.00-1.00   sec  9.92 MBytes  83.2 Mbits/sec  604   8.24 KBytes
	[  4]   1.00-2.00   sec  5.86 MBytes  49.2 Mbits/sec  233   8.24 KBytes
	[  4]   2.00-3.00   sec  5.55 MBytes  46.6 Mbits/sec  211   6.87 KBytes
	[  4]   3.00-4.00   sec  5.55 MBytes  46.6 Mbits/sec  217   20.6 KBytes
	[  4]   4.00-5.00   sec  5.86 MBytes  49.2 Mbits/sec  230   20.6 KBytes
	[  4]   5.00-6.00   sec  5.55 MBytes  46.6 Mbits/sec  220   8.24 KBytes
	[  4]   6.00-7.00   sec  5.55 MBytes  46.6 Mbits/sec  252   11.0 KBytes
	[  4]   7.00-8.00   sec  5.86 MBytes  49.2 Mbits/sec  206   9.61 KBytes
	[  4]   8.00-9.00   sec  5.55 MBytes  46.6 Mbits/sec  203   8.24 KBytes
	[  4]   9.00-10.00  sec  5.55 MBytes  46.6 Mbits/sec  205   8.24 KBytes
	- - - - - - - - - - - - - - - - - - - - - - - - -
	[ ID] Interval           Transfer     Bandwidth       Retr
	[  4]   0.00-10.00  sec  60.8 MBytes  51.0 Mbits/sec  2581             sender
	[  4]   0.00-10.00  sec  60.2 MBytes  50.5 Mbits/sec                  receiver

● Azure --> OCI接続確認

・ssh接続確認
sshでOCIインスタンスへ接続できることを確認

[azureuser@azure-inst01 ~]$ ssh -i id_rsa opc@10.5.0.2 hostname
	osaka-inst01

・ping疎通確認
sshでOCIインスタンスへ接続できることを確認

[azureuser@azure-inst01 ~]$ ping 10.5.0.2 -c 3
	PING 10.5.0.2 (10.5.0.2) 56(84) bytes of data.
	64 bytes from 10.5.0.2: icmp_seq=1 ttl=60 time=2.47 ms
	64 bytes from 10.5.0.2: icmp_seq=2 ttl=60 time=2.20 ms
	64 bytes from 10.5.0.2: icmp_seq=3 ttl=60 time=2.28 ms

	--- 10.5.0.2 ping statistics ---
	3 packets transmitted, 3 received, 0% packet loss, time 2003ms
	rtt min/avg/max/mdev = 2.208/2.321/2.474/0.125 ms

・tracerouteルート確認
AzureからOCIインスタンスへExpressrouteのBGPピアIPを通じて接続することを確認

[azureuser@azure-inst01 ~]$ sudo traceroute -I 10.5.0.2
	traceroute to 10.5.0.2 (10.5.0.2), 30 hops max, 60 byte packets
	1  172.28.1.4 (172.28.1.4)  2.409 ms  2.404 ms  2.398 ms
	2  169.254.237.185 (169.254.237.185)  1.793 ms  1.806 ms  1.825 ms
	3  * * *
	4  10.5.0.2 (10.5.0.2)  2.774 ms  2.779 ms  2.778 ms
