はじめに
前回の基礎実験を経て、投擲効率が最も高い「トレビュシェット（二重振り子式投擲機）」の構造を採用することに決めた。この章では試作機からスケールアップした実機の設計から、自動化を見据えた機構の組み込み、そして投擲テストにおける構造の改良プロセスについて記述する。

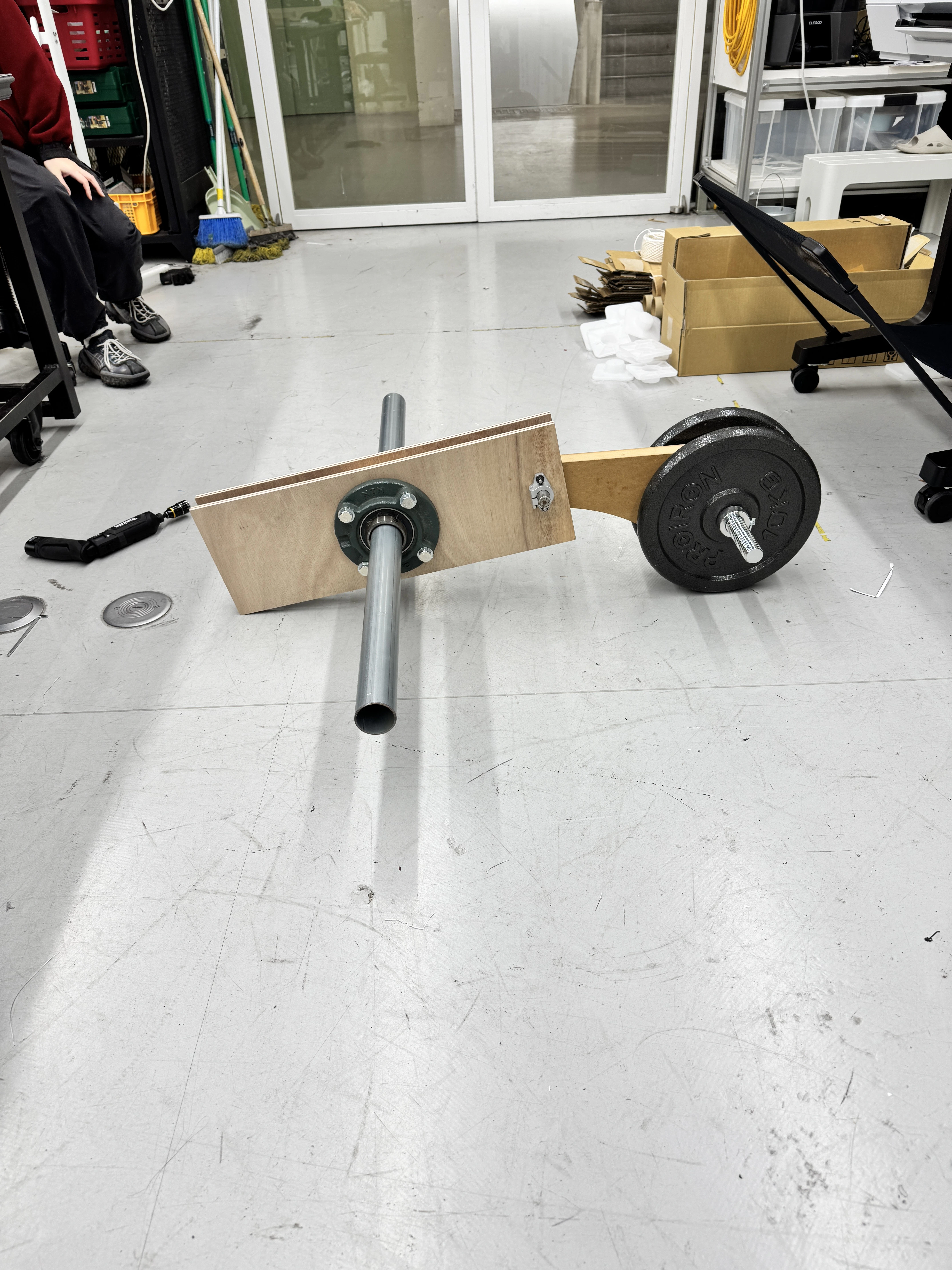

1. 腕部（ビーム）と平衡錘（カウンターウェイト）の設計
トレビュシェットの要となるのは、支点を中心とした腕の長さの比率と、そこに懸架される質量のバランスである。
- 支点の比率設計: 主軸（支点）を中心とした「カウンターウェイト（力点）までの距離」と、「ビーム先端のフィンガー（作用点）までの距離」は「1：5」に設定した。これは重力による落下エネルギーを、先端の最大スピード（遠心力）へと変換するための古典的かつ実用的なプロポーションである
- 主軸とベアリング: ビームの主軸には強度の高い単管（スチールパイプ）を使用し、過去の自作プロジェクトで使用したベアリングを流用して回転抵抗を極限まで減らしている
- カウンターウェイトの構成: 重力源となるウェイトには、市販のダンベルウェイトと金属シャフトを流用した。ただし、そのままでは構造に取り付け不可能なため、シャフトの握り手部分を短くカットする加工を施し、コンパクトかつ取り付け可能な質量体としている
2. ジョイント構造と「逆関節」への対策
カウンターウェイトとビームを繋ぐジョイント部分は、直径20mmのシャフトで連結した。巨大な負荷がかかるカウンターウェイト側には、摩擦を減らしスムーズな振り子運動を実現するため「オイレスベアリング（無給油軸受）」を圧入している。
ここで一つ、設計上の懸念があった。今回は最終的に「自動巻き上げ（リフトアップ）」を行う想定であるため、下からウェイトを押し上げた際、ジョイント部分が自重と重力によって「逆関節」の方向に折れ曲がってしまう恐れがあった。
これを防ぐため、初期設計ではビームとウェイトの間に「ストッパー構造」を設け、一定の角度以上は曲がらないように物理的な制限をかけていた。

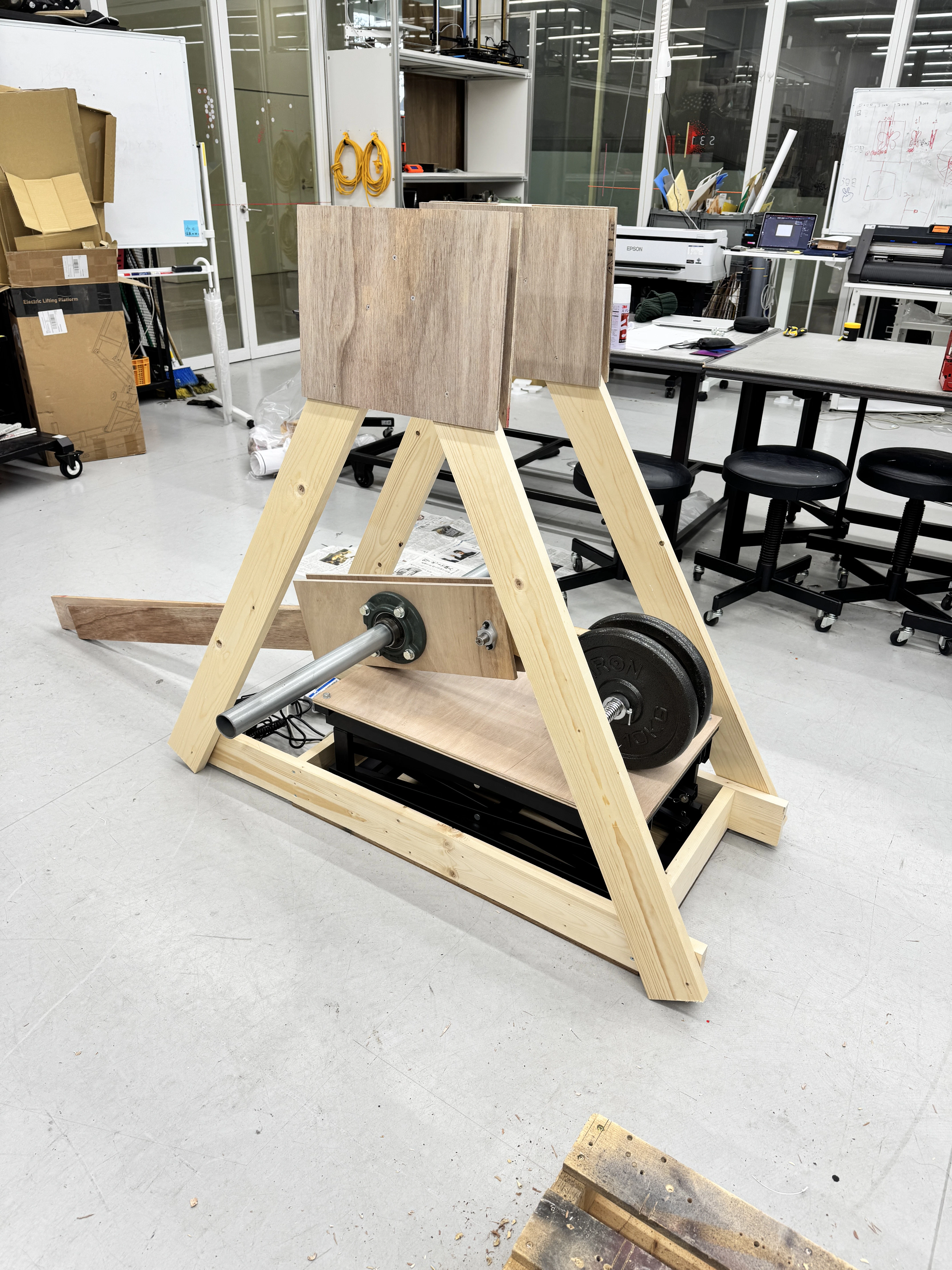

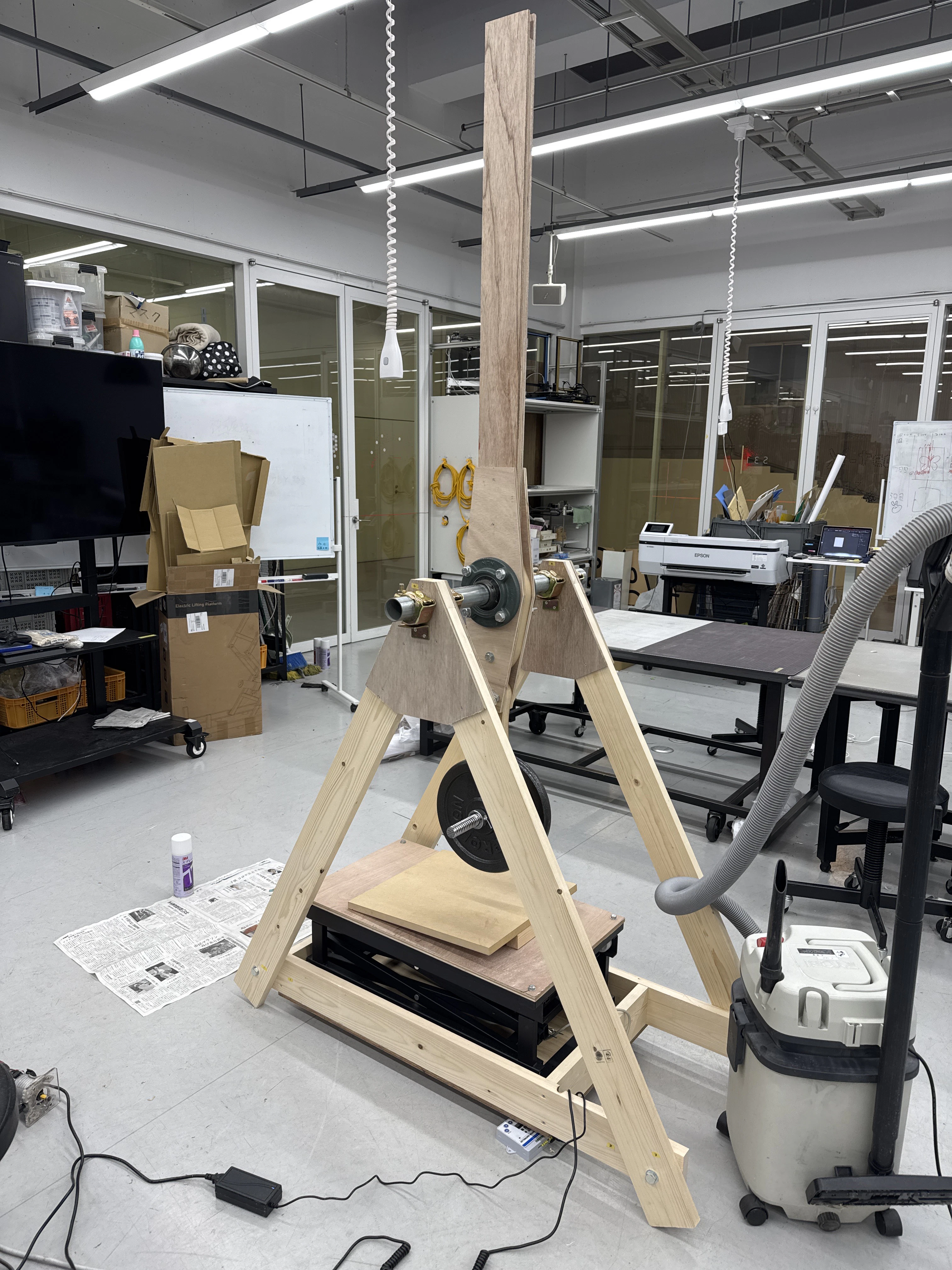

3. 土台（ベース）と自動リフトアップ機構
- 武器としての意匠と剛性: 全体を支えるベース部分は、あえて中世の攻城兵器が持つ「生々しさ」や文脈を強調するため、スチールではなく木材（105x27mmの間柱材）を主材料として組み上げた
- 電動リフターによる巻き上げ: トレビュシェットの投擲エネルギーを蓄える（カウンターウェイトを持ち上げる）動作は、許容荷重90kgfの電動リフターを使用する。リフターの台座が上昇する際、その上をダンベルウェイトがゴロゴロと転がりながら持ち上げられていくという設計である
- トリガー（発射）機構: ウェイトが最高到達点までリフトアップされると、ビーム側に設けた「ピン」がトリガーパーツに引っかかり、装填（セットアップ）が完了する。発射時は、別の電気制御部品（ソレノイドやアクチュエータ等）によってトリガーが押され（もしくは引っ張られ）、機械的にロックが解除（リリース）されて重力が解放される仕組みだ
4. 投擲テストと「エネルギーロス」の解消
上記の設計で組み上げを行い、リフトアップのテストから実際の投擲デモを実施した。ここで、机上の計算では見えなかった物理的な課題に直面した。
投擲の際、先述した「逆関節を防ぐためのストッパー構造」が、振り子運動の自然な軌道を阻害してしまい、発射時の巨大な運動エネルギーに明らかなロス（減衰）を生んでいたのだ。最大限のエネルギーを対象に叩きつけることを目的とする装置において、このロスは致命的である。
我々はこの問題を解決するため、以下の改良を行った。
- ストッパーの撤去: カウンターウェイトとビームのジョイント部分が互いに接触・干渉しないように構造を削り落とし、振り子としての自由度を完全に取り戻した。
- リフター側の改良: ストッパーを無くしたことで、今度はリフトアップ時にジョイントが「あらぬ方向へ滑って逃げてしまう」という問題が再発する。そこで、電動リフターの台座側に「傾斜」をつけ、さらにウェイトを確実に保持するための「輪止め」を取り付けた。
これにより、ジョイントは規定通りの軌道で安全にリフトアップされつつ、リリース時には物理的干渉を最小限に、効率よく重力エネルギーを運動エネルギーへと変換できるようになった。
5. 投擲テスト
機構の改良を行った翌日、制作拠点である京都で珍しく積雪があったが、進捗も遅れているので、屋外での投擲テストを強行した。着弾時に自壊する安全な弾丸として、積もった雪を固めた「雪玉」を使用した。
雪玉はスリングからの滑り抜けも良く、投擲軌道は安定していた。
飛距離の計測結果は概ね以下の通りである。
- ウェイト20kg設定時: 15〜20m
- ウェイト30kg設定時: 25〜30m
テスト自体は成功したが、進行中に想定外の心理的抵抗に直面した。
協力者が遊びで作った小さな「雪だるま」を弾丸として渡された際、それを投擲機にセットし撃ち出すことに強い抵抗感を覚えた。単なる丸い雪玉であれば問題なく投擲できるが、目鼻がつき「顔」という造形的な意味を持った途端、それを弾丸として消費することに倫理的なブレーキがかかったのである。
これは私自身の個人的な感覚ではあるが、投擲機という装置が本来持っている「対象を物理的に破壊する」という暴力性を、実感を伴って再認識する出来事となった。
6. リフターの自動化
投擲の自動化に向けた制御システムの実装に着手した。制御用のマイコンにはESP32を使用している。
まずはカウンターウェイトを巻き上げる電動リフターの自動化である。使用したリフターは有線リモコン仕様だったため、リモコン内のタクトスイッチをショートさせる形で回路を引き出し、電磁リレーを介してESP32から制御できるように改造した。
なお、リフター本体には過巻き上げ下げ防止用のハードウェアリミットスイッチが標準で備わっていたため、この安全機構はそのまま生かす形でシステムに組み込んでいる。
7. トリガー機構の設計と調整
次に、リフトアップした状態を保持し、任意のタイミングで発射するためのトリガー機構を設計した。
【セットアップ機構】
ビーム（腕部）の左右にスタッドピンを設けた。リフターでウェイトを上昇させていくと、このスタッドピンがトリガーパーツを押し下げる。トリガーにはバネが仕込まれており、所定の位置まで押し込まれるとピンが引っ掛かり、セットアップ状態が維持される構造である。
【リリース機構】
トリガーが掛かった後、リフターの台座のみを下降させてビームから離す。
発射の際は、トリガーの端点に対して横向きに設置した車両用の電動パンタグラフジャッキを使用する。ジャッキを伸長させてトリガーを強制的に押し戻すことで物理的な引っ掛かりを外し、ビームのモーメントを解放する仕組みとした。
この機構は、トリガーの引っ掛かり部分の傾き角度や、バネの向き、伸縮力のバランスによって動作の確実性が大きく変わるため、安定して作動するまで数度の微調整を要した。
電動パンタグラフジャッキの制御もリフターと同様、操作スイッチをハッキングして電磁リレー経由でESP32から操作している。
【多様な投擲物による軌道と「印象」のテスト】

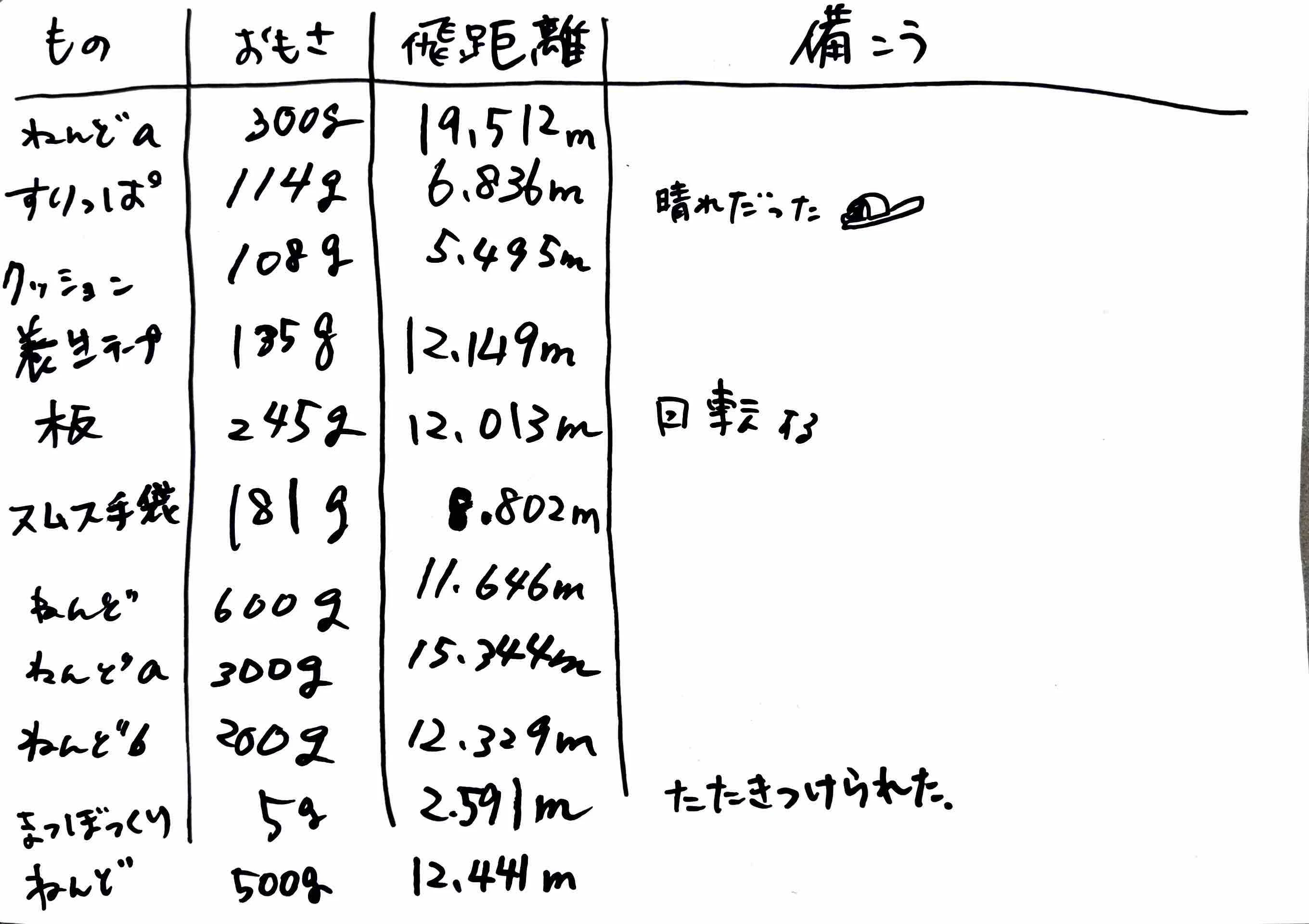

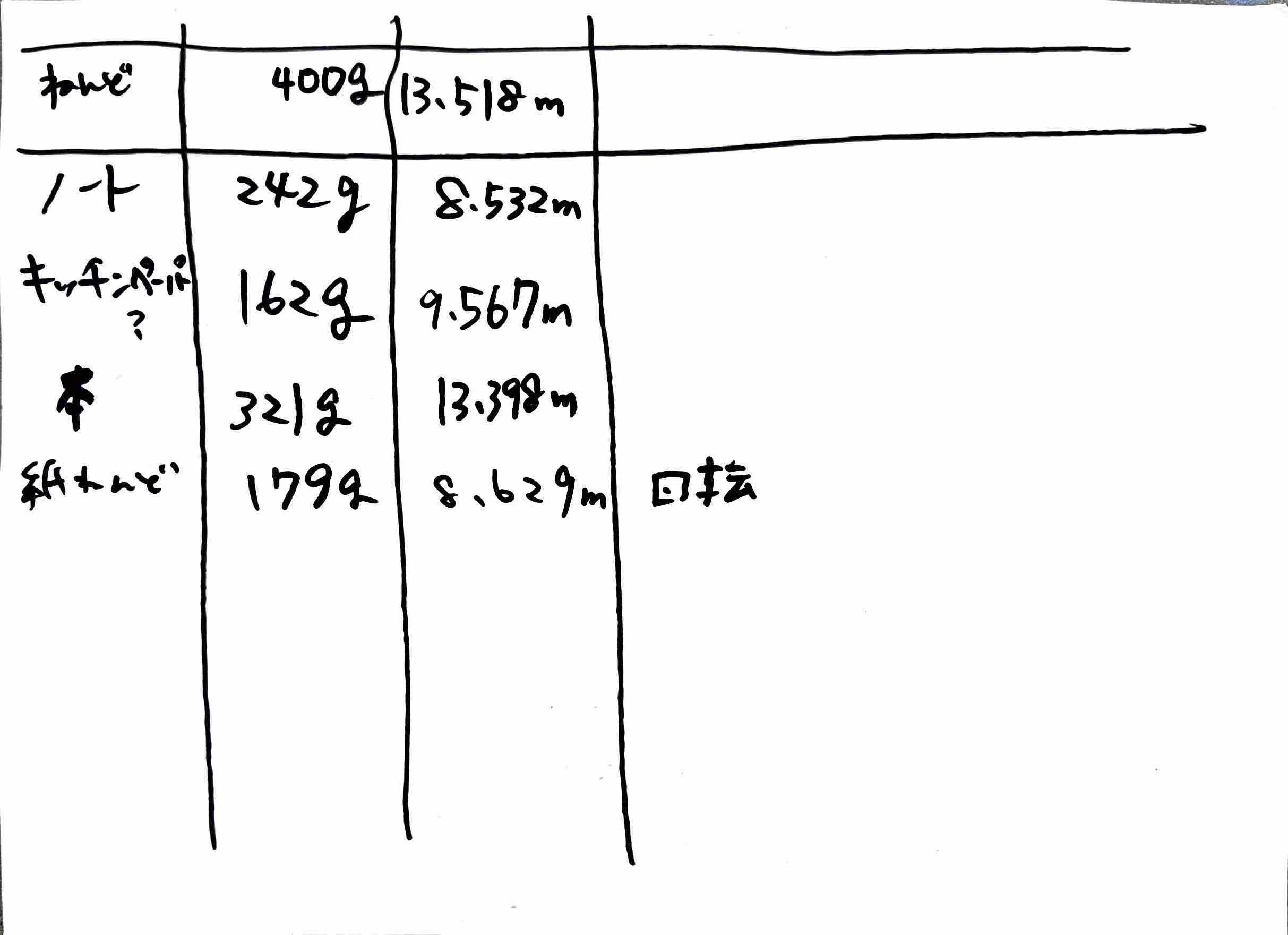

確実なリリース機構（トリガー）が実装できた段階で、投擲物の種類や質量による軌道変化のデータを収集するため、様々な素材を用いてテスト投擲を行った。
機体側の設定（スリングの長さやフィンガーの角度など）によって射出時の初期軌道は調整可能だが、空中に放たれた後の弾道は、投擲物自体の空気抵抗や質量に大きく左右される。
そしてこのテストの過程で、興味深い気づきを得た。
それは、同じ運動エネルギーで射出されたとしても、空中を飛翔する「投擲物の種類」や「飛び方（空気抵抗による減速や軌道の揺らぎ）」によって、我々が受ける印象が「極めて危険で暴力的なもの」から「ユーモラスで平和的なもの」へと極端に変わるという事実である。
物理的なエネルギー量は等しくとも、投擲物がまとう意味合いによって兵器にもなり得るし、無邪気な実験にも見え得る。この危うい両義性は、本プロジェクトの文脈を考えるうえで重要な視座となった。
8. リミットスイッチによる動作制御
リフターの昇降およびトリガー用パンタグラフジャッキの伸縮を自動化するにあたり、モーターの過剰駆動による機構の破損を防ぐ必要がある。
そのため、重要な可動部の2箇所に上限・下限を検知するためのリミットスイッチを新たに追加設置した。これにより、ESP32側で「リフターが定位置まで上がったか」「パンタグラフがトリガーを押し切ったか」といったステータスを検知できるようになり、安全かつ連続的な自動投擲シーケンスを組むことが可能となった。
9. ギャラリーでの投擲テスト
屋外での雪玉テストを経て、実際の展示空間（ギャラリー）での投擲テストを実施した。

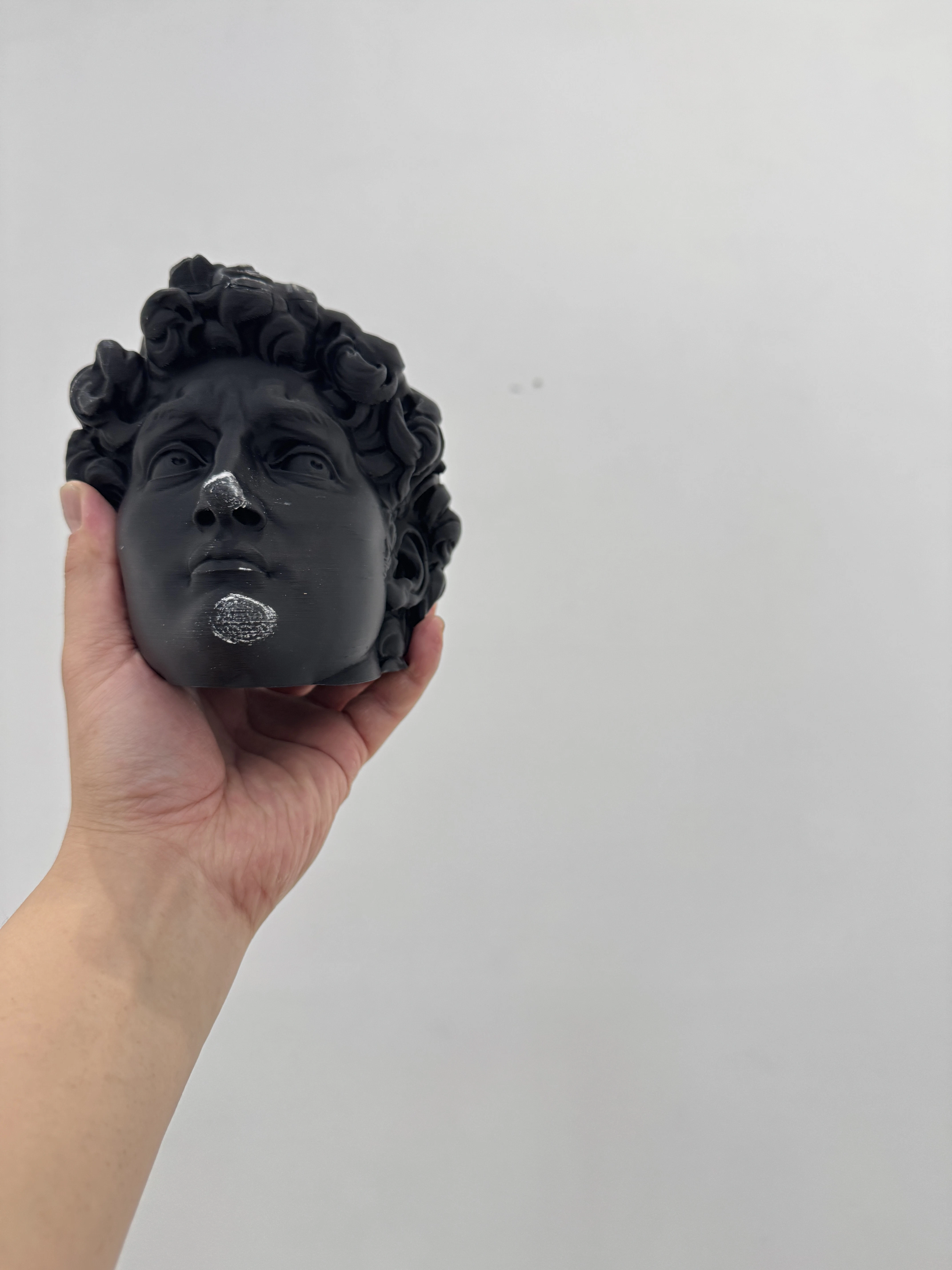

本テストにおいて投擲物として採用したのは、3Dプリンターで中空に出力した「ダビデ像の頭部」である。旧約聖書の記述において、ダビデは自らの体格を大きく上回るペリシテ人の巨人ゴリアテに対し、投石器から放った石を額に命中させて討ち取ったとされている。図らずとも、かつて投石器を用いて巨人を倒した英雄の頭部を、我々が制作した巨大な投石機のスリングに装填し、弾丸として撃ち出すという構造になった。
投擲の結果、飛距離は展示空間において十分な数値を記録した。着弾の巨大な衝撃によりギャラリーの壁面に凹みが生じるほどの威力が確認され、今後はより正確な軌道を得るための微調整が必要となるが、投擲のテストとしては概ね成功という結果を得た。
10. プログラムの改修と自動運転テスト
ギャラリーでのテスト後、実際の展示運用を見据えて制御系のアップデートを行った。ESP32の制御プログラムを書き換え、リミッターによる可動域の制限をより厳密に設定し直したうえで、自動運転による安全性テストを実施した。
一連のハードウェアおよびソフトウェアの改良により、装置の昇降とリリースのシーケンスは極めて安定的に稼働するようになった。
3Dモデルプレビュー
おわりに
装置が安定的に稼働するようになったことで、この投擲機は結果として「武器としての精度」をさらに高めてしまったように感じている。
安全かつ確実に巨大なエネルギーを射出できるようになった機体を前に、「果たしてこのままでいいのだろうか」という両義的な思いは依然として拭えない。しかし、効率と威力を追求するエンジニアリングの果てに暴力性が立ち現れるというこの事象そのものが、現代のテクノロジーと人間社会の構造を映し取ろうとしている本作品の、重要な要素となることを望んでいる。
カタパルト制作協力: 伊藤瑞 / 今村綾乃 / 建木紫邑 / 建木彩良 / 前川佳奈美
