はじめに
本記事では、OpenShiftクラスタから分散ファイルシステムの一つであるIBM Storage Scaleを永続ストレージとして使用するための環境構築手順を示します。
IBM Storage Scale Container Native Storage Access (CNSA) により、IBM Storage Scaleのファイルシステムに作成したPersistent Volume (PV) をOpenShift上のコンテナから利用できるようにします。
なお、検証環境はIBM Powerサーバ (ppc64le) を使用していますが、適用するMachine Config Operatorの違いを除けば他のアーキテクチャでも手順に大きな違いはありません。
目次
検証環境

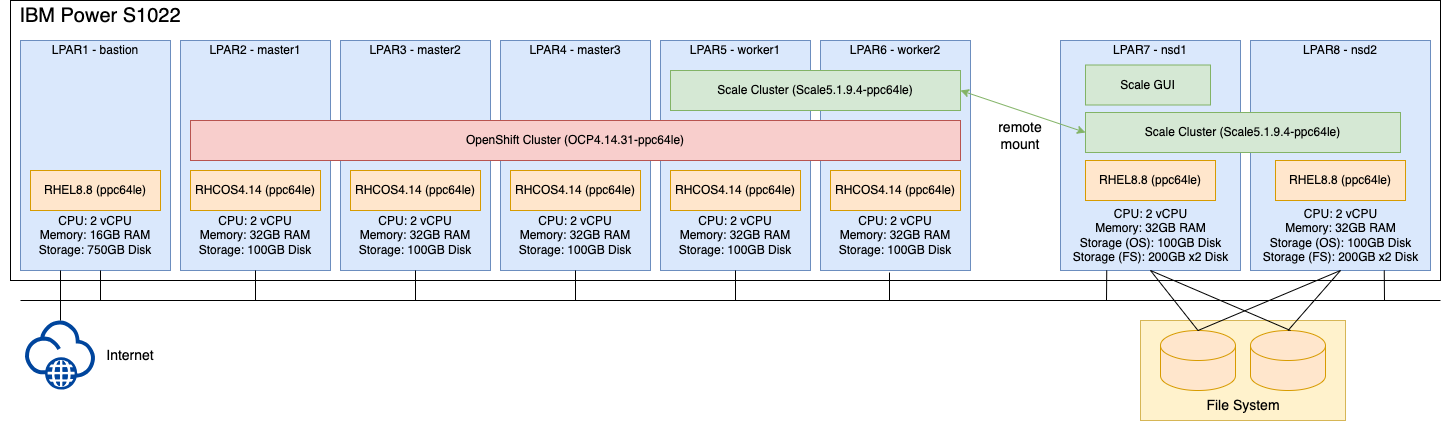

以下のように、master node 3ノード、worker node 2ノードで構成されるOpenShiftクラスタ (左)、及びストレージ側のNSD node 2ノードで構成されるScaleクラスタ (右)、がそれぞれ構築済みの環境に対して、CNSAをインストールして、OpenShiftクラスタからストレージ側のScale ClusterのPVを使用できるよう構成します。
OpenShiftクラスタのworker node 2ノードによるScaleクラスタの作成やストレージ側のScaleクラスタとのリモートマウントの構成は本手順内でCNSAを使用して実施します。
なお、本検証ではクラスタを構成する全てのノードをIBM Powerサーバ (ppc64le) のLPARに構築しています。
前提条件
以下の作業が完了していることを想定しています。
- OpenShiftクラスタが構築済み
- ストレージ側のScaleクラスタが構築済み
- ストレージ側のScaleクラスタにファイルシステムが作成済み
- ストレージ側のScaleクラスタ内のnsd nodeにScale GUIを構成済み
Storage Scaleの事前作業
ストレージ側のScale GUIをインストールしたnsd nodeへSSHログインします。
# ssh root@<NSD_NODE>
CNSAとCSI用のScale GUIユーザを作成します。(-pオプションで指定するパスワードは適宜置き換えてください。パスワードの期限を設定したくない場合は、下記の例のように "-e 1" を指定します)
# /usr/lpp/mmfs/gui/cli/mkuser cnsa_storage_gui_user -p cnsa_storage_gui_password -g ContainerOperator -e 1
EFSSG0019I The user cnsa_storage_gui_user has been successfully created.
EFSSG1000I The command completed successfully.
# /usr/lpp/mmfs/gui/cli/mkuser csi_storage_gui_user -p csi_storage_gui_password -g CsiAdmin -e 1
EFSSG0019I The user csi_storage_gui_user has been successfully created.
EFSSG1000I The command completed successfully.
Scaleクラスタの設定値を以下のように変更します。
# /usr/lpp/mmfs/bin/mmchfs fs1 --noperfileset-quota
mmchfs: Propagating the cluster configuration data to all
affected nodes. This is an asynchronous process.
# /usr/lpp/mmfs/bin/mmchfs fs1 -Q yes
mmchfs: Propagating the cluster configuration data to all
affected nodes. This is an asynchronous process.
# /usr/lpp/mmfs/bin/mmchconfig enforceFilesetQuotaOnRoot=yes -i
mmchconfig: Command successfully completed
mmchconfig: Propagating the cluster configuration data to all
affected nodes. This is an asynchronous process.
# /usr/lpp/mmfs/bin/mmchconfig controlSetxattrImmutableSELinux=yes -i
mmchconfig: Command successfully completed
mmchconfig: Propagating the cluster configuration data to all
affected nodes. This is an asynchronous process.
# /usr/lpp/mmfs/bin/mmchfs fs1 --filesetdf
# /usr/lpp/mmfs/bin/mmchfs fs1 --auto-inode-limit
# /usr/lpp/mmfs/bin/mmchconfig tscCmdAllowRemoteConnections=no -i
mmchconfig: [I] Setting the tscCmdAllowRemoteConnections configuration parameter to "no" requires all remote clusters to be running with release level (minReleaseLevel) set to at least 5.1.3.0. Otherwise, set tscCmdAllowRemoteConnections to "yes".
mmchconfig: Command successfully completed
mmchconfig: Propagating the cluster configuration data to all
affected nodes. This is an asynchronous process.
(補足) tscCmdAllowRemoteConnectionsはバージョンによって推奨値が異なります。Storage Scale、及びStorage Scale container nativeのバージョンが5.1.3以降の場合は、"no" が推奨値となります。
OpenShiftの事前作業
OpenShiftクラスタへログインします。
# oc login https://<URL>:6443 -u kubeadmin
IBM Storage Scaleのコンテナイメージを取得するために、IBM container software library にて、entitlement keyを作成して、コピーします。
作成したkeyのbase64エンコード文字列を生成します。("REPLACE_WITH_GENERATED_ENTITLEMENT_KEY" は前ステップでコピーしたkeyで置き換えます)
# echo -n "cp:REPLACE_WITH_GENERATED_ENTITLEMENT_KEY" | base64 -w0
authority.jsonを作成します。("REPLACE_WITH_BASE64_ENCODED_KEY_FROM_PREVIOUS_STEP"は前ステップで作成したbase64エンコード文字列で、"REPLACE_WITH_GENERATED_ENTITLEMENT_KEY"はkeyで置き換えます)
# cat << EOF > authority.json
{
"auth": "REPLACE_WITH_BASE64_ENCODED_KEY_FROM_PREVIOUS_STEP",
"username":"cp",
"password":"REPLACE_WITH_GENERATED_ENTITLEMENT_KEY"
}
EOF
authority.jsonを".dockerconfigjson"に追加するため、一時ファイルをtemp_config.jsonに出力します。
# oc get secret/pull-secret -n openshift-config -ojson | \
jq -r '.data[".dockerconfigjson"]' | \
base64 --decode | \
jq '.[]."cp.icr.io" += input' - authority.json > temp_config.json
temp_config.jsonの出力内容にauthority.jsonの内容が含まれるか確認します。
# cat temp_config.json | grep cp.icr.io -A4
"cp.icr.io": {
"auth": "REPLACE_WITH_BASE64_ENCODED_KEY_FROM_PREVIOUS_STEP",
"username": "cp",
"password":"REPLACE_WITH_GENERATED_ENTITLEMENT_KEY"
}
temp_config.jsonの内容をpull secretに反映します。
# oc set data secret/pull-secret -n openshift-config --from-file=.dockerconfigjson=temp_config.json
secret/pull-secret data updated
pull secretが正しく更新されたことを確認します。
# oc get secret/pull-secret -n openshift-config -ojson | \
jq -r '.data[".dockerconfigjson"]' | \
base64 -d -
pull secretを更新後、全てのノードに反映されたか確認します。(UPDATEDがFalseからTrueに変わることを確認します)
# oc get mcp
NAME CONFIG UPDATED UPDATING DEGRADED MACHINECOUNT READYMACHINECOUNT UPDATEDMACHINECOUNT DEGRADEDMACHINECOUNT AGE
master rendered-master-5aef6880696be7056e06f3aaff5a4f99 False True False 3 0 0 0 29h
worker rendered-worker-a8181618befe656a89764715b24b4c5a False True False 2 0 0 0 29h
# oc get mcp
NAME CONFIG UPDATED UPDATING DEGRADED MACHINECOUNT READYMACHINECOUNT UPDATEDMACHINECOUNT DEGRADEDMACHINECOUNT AGE
master rendered-master-3b1d34897e4400b2c72de5e00c60102e True False False 3 3 3 0 29h
worker rendered-worker-6934d103c902c19881c854556918a877 True False False 2 2 2 0 29h
worker nodeにMachine Config Operator (MCO) を適用します。(本検証環境では、ppc64leアーキテクチャ用のOperatorを適用しています)
# oc apply -f https://raw.githubusercontent.com/IBM/ibm-spectrum-scale-container-native/v5.1.9.x/generated/scale/mco/ocp4.14/mco_ppc64le.yaml
machineconfig.machineconfiguration.openshift.io/00-worker-ibm-spectrum-scale-kernel-devel created
MCO適用後、全worker nodeに反映されたか確認します。(UPDATEDがFalseからTrueに変わることを確認します)
# oc get mcp
NAME CONFIG UPDATED UPDATING DEGRADED MACHINECOUNT READYMACHINECOUNT UPDATEDMACHINECOUNT DEGRADEDMACHINECOUNT AGE
master rendered-master-3b1d34897e4400b2c72de5e00c60102e True False False 3 3 3 0 29h
worker rendered-worker-6934d103c902c19881c854556918a877 False True False 2 0 0 0 29h
# oc get mcp
NAME CONFIG UPDATED UPDATING DEGRADED MACHINECOUNT READYMACHINECOUNT UPDATEDMACHINECOUNT DEGRADEDMACHINECOUNT AGE
master rendered-master-3b1d34897e4400b2c72de5e00c60102e True False False 3 3 3 0 29h
worker rendered-worker-43bacb06a2e3f90e61c07f880f2a8a95 True False False 2 2 2 0 29h
worker nodeにkernel-develがインストールされたことを確認します。
# oc get nodes -lscale.spectrum.ibm.com/daemon-selector= \
-ojsonpath="{range .items[*]}{.metadata.name}{'\n'}" |\
xargs -I{} oc debug node/{} -T -- chroot /host sh -c "rpm -q kernel-devel" 2> /dev/null
kernel-devel-5.14.0-284.71.1.el9_2.ppc64le
kernel-devel-5.14.0-284.71.1.el9_2.ppc64le
CNSAのインストール
worker node2台がScaleのquorum nodeの役割を持つように手動でラベルをセットします。(worker nodeが3台未満の場合は、quorumの自動割当に失敗するため、手動で割り当てる必要があります。3台以上ある場合は、自動割当が可能であるため、本手順は必ずしも必要ありません)
# oc label node worker1.ocp4.ocptest.com scale.spectrum.ibm.com/designation=quorum
node/worker1.ocp4.ocptest.com labeled
# oc label node worker2.ocp4.ocptest.com scale.spectrum.ibm.com/designation=quorum
node/worker2.ocp4.ocptest.com labeled
worker nodeにStorage Scaleをインストールします。
# oc apply -f https://raw.githubusercontent.com/IBM/ibm-spectrum-scale-container-native/v5.1.9.x/generated/scale/install.yaml
namespace/ibm-spectrum-scale created
namespace/ibm-spectrum-scale-csi created
namespace/ibm-spectrum-scale-dns created
namespace/ibm-spectrum-scale-operator created
...<略>...
validatingwebhookconfiguration.admissionregistration.k8s.io/ibm-spectrum-scale-validating-webhook-configuration created
# oc get namespaces | grep ibm-spectrum-scale
ibm-spectrum-scale Active 30s
ibm-spectrum-scale-csi Active 30s
ibm-spectrum-scale-dns Active 30s
ibm-spectrum-scale-operator Active 30s
# oc get pods -n ibm-spectrum-scale-operator
NAME READY STATUS RESTARTS AGE
ibm-spectrum-scale-controller-manager-85597c84bf-hbwzh 1/1 Running 0 53s
# oc get pods -n ibm-spectrum-scale-csi
NAME READY STATUS RESTARTS AGE
ibm-spectrum-scale-csi-operator-75c9f5978d-8gp9p 1/1 Running 0 61s
Storage Scaleのコンテナイメージのpull secretを関係するnamespaceに作成します。
# export ENTITLEMENT_KEY=<REPLACE WITH ICR ENTITLEMENT KEY>
# for namespace in ibm-spectrum-scale ibm-spectrum-scale-dns ibm-spectrum-scale-csi; do
oc create secret docker-registry ibm-entitlement-key -n ${namespace} \
--docker-server=cp.icr.io \
--docker-username cp \
--docker-password ${ENTITLEMENT_KEY}
done
secret/ibm-entitlement-key created
secret/ibm-entitlement-key created
secret/ibm-entitlement-key created
# unset ENTITLEMENT_KEY
ClusterのCustom Resource Definition (CRD) をダウンロードします。
# curl -fs https://raw.githubusercontent.com/IBM/ibm-spectrum-scale-container-native/v5.1.9.x/generated/scale/v1beta1/cluster/cluster.yaml > cluster.yaml || echo "Failed to download Cluster Sample CR"
worker node 2ノードでクラスタを構成するようラベルをセットします。
# oc label nodes -lnode-role.kubernetes.io/worker= scale.spectrum.ibm.com/daemon-selector=
node/worker1.ocp4.ocptest.com labeled
node/worker2.ocp4.ocptest.com labeled
ライセンス承諾の項目をfalseからacceptへ変更します。
# sed -i 's/accept: false/accept: true/' cluster.yaml
# grep -v '#' cluster.yaml | grep accept
accept: true
ClusterのCRDを適用します。
# oc apply -f cluster.yaml
cluster.scale.spectrum.ibm.com/ibm-spectrum-scale created
Clusterが作成され、いくつかのpodがRunning状態になっていることを確認します。
# oc get cluster
NAME EDITION AGE
ibm-spectrum-scale data-access 6s
# oc get pods -n ibm-spectrum-scale
NAME READY STATUS RESTARTS AGE
ibm-spectrum-scale-gui-0 4/4 Running 1 (100s ago) 4m58s
ibm-spectrum-scale-gui-1 4/4 Running 3 (51s ago) 117s
ibm-spectrum-scale-pmcollector-0 2/2 Running 0 4m58s
ibm-spectrum-scale-pmcollector-1 2/2 Running 0 3m56s
worker1 2/2 Running 1 (3m24s ago) 4m58s
worker2 2/2 Running 1 (3m25s ago) 4m58s
リモートマウントの準備として、ストレージ側のScaleクラスタのGUIユーザのsecretを作成します。
# oc create secret generic cnsa-remote-mount-storage-cluster-1 --from-literal=username='cnsa_storage_gui_user' --from-literal=password='cnsa_storage_gui_password' -n ibm-spectrum-scale
secret/cnsa-remote-mount-storage-cluster-1 created
# oc create secret generic csi-remote-mount-storage-cluster-1 --from-literal=username='csi_storage_gui_user' --from-literal=password='csi_storage_gui_password' -n ibm-spectrum-scale-csi
secret/csi-remote-mount-storage-cluster-1 created
# oc label secret csi-remote-mount-storage-cluster-1 -n ibm-spectrum-scale-csi product=ibm-spectrum-scale-csi
secret/csi-remote-mount-storage-cluster-1 labeled
リモートマウントの準備として、Storage Scale GUIのCA certificate取得して、ConfigMapを作成します。(GUIのIPアドレスは環境に合わせて変更してください)
# oc create configmap cacert-storage-cluster-1 --from-literal=storage-cluster-1.crt="$(openssl s_client -showcerts -connect 192.168.0.8:443 </dev/null 2>/dev/null|openssl x509 -outform PEM)" -n ibm-spectrum-scale
configmap/cacert-storage-cluster-1 created
RemoteClusterのCRDをダウンロードします。
# curl -fs https://raw.githubusercontent.com/IBM/ibm-spectrum-scale-container-native/v5.1.9.x/generated/scale/v1beta1/remotecluster/remotecluster.yaml > remotecluster.yaml || echo "Failed to download RemoteCluster Sample CR"
RemoteClusterの設定項目を変更します。
# vi remotecluster.yaml
-> 環境に合わせて、リモートクラスタ名、ストレージ側のContact Node、ストレージ側のScale GUIのホスト名、などを変更します。
DNSにストレージ側のnsd nodeの情報を登録します。
# vi /var/named/reverse.db
-> 逆引き名前解決ゾーンファイルにストレージ側のnsd nodeの情報を登録します。
# vi /var/named/zonefile.db
-> 正引き名前解決ゾーンファイルにストレージ側のnsd nodeの情報を登録します。
# systemctl restart named
RemoteClusterのCRDを適用します。
# oc apply -f remotecluster.yaml
remotecluster.scale.spectrum.ibm.com/remotecluster created
RemoteClusterが作成されたことを確認します。
# oc get remotecluster -n ibm-spectrum-scale
NAME HOST READY AGE
remotecluster nsd1 True 16s
FilesystemのCRDをダウンロードします。
# curl -fs https://raw.githubusercontent.com/IBM/ibm-spectrum-scale-container-native/v5.1.9.x/generated/scale/v1beta1/filesystem/filesystem.remote.yaml > filesystem.remote.yaml || echo "Failed to download Filesystem Sample CR"
Filesystemの設定項目を変更します。
# vi filesystem.remote.yaml
-> 環境に合わせて、ファイルシステム名、リモートクラスタ名、などを変更します。
FilesystemのCRDを適用します。
# oc apply -f filesystem.remote.yaml
filesystem.scale.spectrum.ibm.com/remote created
Filesystemが作成されていることを確認します。
# oc get filesystem -n ibm-spectrum-scale
NAME ESTABLISHED AGE
remote False 12s
OpenShift側のworker nodeにScaleクラスタが正しく構成されたか確認します。
# oc get pods -n ibm-spectrum-scale
NAME READY STATUS RESTARTS AGE
ibm-spectrum-scale-gui-0 4/4 Running 1 (90m ago) 93m
ibm-spectrum-scale-gui-1 4/4 Running 3 (89m ago) 90m
ibm-spectrum-scale-pmcollector-0 2/2 Running 0 93m
ibm-spectrum-scale-pmcollector-1 2/2 Running 0 92m
worker1 2/2 Running 1 (92m ago) 93m
worker2 2/2 Running 1 (92m ago) 93m
# oc exec $(oc get pods -lapp.kubernetes.io/name=core \
-ojsonpath="{.items[0].metadata.name}" -n ibm-spectrum-scale) \
-c gpfs -n ibm-spectrum-scale -- mmlscluster
GPFS cluster information
========================
GPFS cluster name: ibm-spectrum-scale.stg.ocp4.ocptest.com
GPFS cluster id: 11759767058287518289
GPFS UID domain: ibm-spectrum-scale.stg.ocp4.ocptest.com
Remote shell command: /usr/bin/ssh
Remote file copy command: /usr/bin/scp
Repository type: CCR
Node Daemon node name IP address Admin node name Designation
--------------------------------------------------------------------------------------------------------------------------------------------------
1 worker1.daemon.ibm-spectrum-scale.stg.ocp4.ocptest.com. 192.168.0.6 worker1.admin.ibm-spectrum-scale.stg.ocp4.ocptest.com. quorum-manager-perfmon
2 worker2.daemon.ibm-spectrum-scale.stg.ocp4.ocptest.com. 192.168.0.7 worker2.admin.ibm-spectrum-scale.stg.ocp4.ocptest.com. quorum-manager-perfmon
# oc exec $(oc get pods -lapp.kubernetes.io/name=core \
-ojsonpath="{.items[0].metadata.name}" -n ibm-spectrum-scale) \
-c gpfs -n ibm-spectrum-scale -- mmgetstate -a
Node number Node name GPFS state
-------------------------------------
1 worker1 active
2 worker2 active
# oc get remotecluster.scale -n ibm-spectrum-scale
NAME HOST READY AGE
remotecluster nsd1 True 9m42s
# oc get filesystem.scale -n ibm-spectrum-scale
NAME ESTABLISHED AGE
remote True 3m23s
# oc exec $(oc get pods -lapp.kubernetes.io/name=core \
> -ojsonpath="{.items[0].metadata.name}" -n ibm-spectrum-scale) \
> -c gpfs -n ibm-spectrum-scale -- mmlsmount remote -L
File system remote (test.ocptest.com:fs1) is mounted on 4 nodes:
192.168.0.8 nsd1 scale.ocptest.com
192.168.0.9 nsd2 scale.ocptest.com
192.168.0.6 worker1.daemon.ibm-spectrum-scale.stg.ocp4.ocptest.com. ibm-spectrum-scale.stg.ocp4.ocptest.com
192.168.0.7 worker2.daemon.ibm-spectrum-scale.stg.ocp4.ocptest.com. ibm-spectrum-scale.stg.ocp4.ocptest.com
# oc get pods -n ibm-spectrum-scale-csi
NAME READY STATUS RESTARTS AGE
ibm-spectrum-scale-csi-7pcwv 3/3 Running 0 3m43s
ibm-spectrum-scale-csi-attacher-7b667f577-4zqdv 1/1 Running 0 3m43s
apiVersion: storage.k8s.io/v1
ibm-spectrum-scale-csi-attacher-7b667f577-9wnr8 1/1 Running 0 3m43s
ibm-spectrum-scale-csi-hrd8l 3/3 Running 0 3m43s
ibm-spectrum-scale-csi-operator-75c9f5978d-8gp9p 1/1 Running 0 5h9m
ibm-spectrum-scale-csi-provisioner-58b6f949cc-666cd 1/1 Running 0 3m43s
ibm-spectrum-scale-csi-resizer-5b7c48f489-p8wv7 1/1 Running 0 3m43s
ibm-spectrum-scale-csi-snapshotter-5b88f546c8-q6kts 1/1 Running 0 3m43s
# oc get pods -n ibm-spectrum-scale-dns
NAME READY STATUS RESTARTS AGE
coredns-24tfl 1/1 Running 0 97m
coredns-9rrbx 1/1 Running 0 97m
coredns-d8b96 1/1 Running 0 97m
coredns-xpx4f 1/1 Running 0 97m
coredns-zlmmv 1/1 Running 0 97m
ファイルセット単位でボリュームを提供するストレージクラスを定義します。(クラスタIDには、ストレージ側のScaleクラスタのクラスタIDを入力します)
# cat << EOF > storageClass_fileset.yaml
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: ibm-spectrum-scale-csi-fileset
provisioner: spectrumscale.csi.ibm.com
parameters:
volBackendFs: remote
clusterId: "3691603570354871692"
reclaimPolicy: Delete
EOF
# oc apply -f storageClass_fileset.yaml
storageclass.storage.k8s.io/ibm-spectrum-scale-csi-fileset created
# oc get sc
NAME PROVISIONER RECLAIMPOLICY VOLUMEBINDINGMODE ALLOWVOLUMEEXPANSION AGE
ibm-spectrum-scale-csi-fileset spectrumscale.csi.ibm.com Delete Immediate false 17s
ibm-spectrum-scale-internal kubernetes.io/no-provisioner Delete WaitForFirstConsumer false 3h28m
ibm-spectrum-scale-sample spectrumscale.csi.ibm.com Delete Immediate true 42m
試しにPVを作成してみます。
# cat << EOF > ibm-spectrum-scale-pvc-1.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: ibm-spectrum-scale-pvc-1
spec:
storageClassName: ibm-spectrum-scale-csi-fileset
accessModes:
- ReadWriteMany
resources:
requests:
storage: 1Gi
EOF
# oc apply -f ibm-spectrum-scale-pvc-1.yaml
persistentvolumeclaim/ibm-spectrum-scale-pvc-1 created
# oc get pvc
NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE
ibm-spectrum-scale-pvc-1 Pending ibm-spectrum-scale-csi-fileset 3s
# oc get pvc
NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE
ibm-spectrum-scale-pvc-1 Bound pvc-56f96b0e-44cd-4adb-8ead-60aa9c03b504 1Gi RWX ibm-spectrum-scale-csi-fileset 11s
STATUSがBoundに変われば正常に作成されています。
まとめ
OpenShiftクラスタにCNSAをインストールして、IBM Storage Scaleのファイルシステムをリモートマウントすることにより、リモートのファイルシステムを永続ストレージとして使用できる環境が構築できました。
別の記事では、この環境を拡張して、OpenShift API for Data Protection (OADP) によるバックアップを行えるようにしたいと思います。
