Cilium + HubbleでeBPF時代のK8sネットワーク可視化を体験してみた

Last updated at Posted at 2025-12-15

はじめに

2025年7月29日、Cilium 1.18がリリースされました。

3298コミット、955人以上のコントリビューター、GitHub Stars 22,000超え。CNCFのGraduatedプロジェクトとして、Kubernetesネットワークの世界で存在感を増しています。

「eBPFがアツい」「Ciliumがkube-proxyを置き換える」そんな話を聞きつつも、なかなか手を動かせていなかったので、この機会にローカル環境で試してみました。

この記事では、kindを使ってCilium + Hubbleを構築し、eBPFベースのネットワーク可視化を体験するまでの手順を紹介します。

Ciliumってなに？

Ciliumは、eBPF（extended Berkeley Packet Filter）を基盤としたCNI（Container Network Interface）プラグインです。

従来のCNI（Flannel、Calico等）との違い

従来のKubernetesネットワークはiptablesでパケット処理を行っていました。

◼︎従来のフロー
パケット → iptables → ユーザー空間 → 判定 → カーネル → 転送

iptablesはルール数が増えると線形に遅くなり、大規模クラスタではボトルネックになりがちです。一方、CiliumはeBPFを使ってカーネル内で直接パケット処理を行います。

◼︎Ciliumのフロー
パケット → カーネル内のeBPFプログラム → 転送
項目 従来（iptables） Cilium（eBPF）
パケット処理 ユーザー空間 ↔ カーネル空間を行き来 カーネル内で完結
ルール数増加時 線形に遅くなる 影響が少ない
可視化 別ツールが必要 Hubble統合
L7ポリシー 実装が難しい ネイティブ対応
kube-proxy 必要 置き換え可能

eBPFとは

eBPFは、カーネルを再コンパイルせずに、カーネル内でカスタムプログラムを実行できる技術です。

従来のカーネル拡張との違い

方法 特徴 リスク
カーネル再コンパイル 機能追加のたびにカーネルをビルド 運用負荷大、互換性問題
カーネルモジュール 動的にロード可能 バグでカーネルパニックの可能性
eBPF 検証器でチェック後にカーネル内で実行 安全性が担保される

eBPFの仕組み

eBPFプログラムは 検証器（Verifier） によって安全性がチェックされるため、カーネルをクラッシュさせるようなコードは実行前にリジェクトされます。

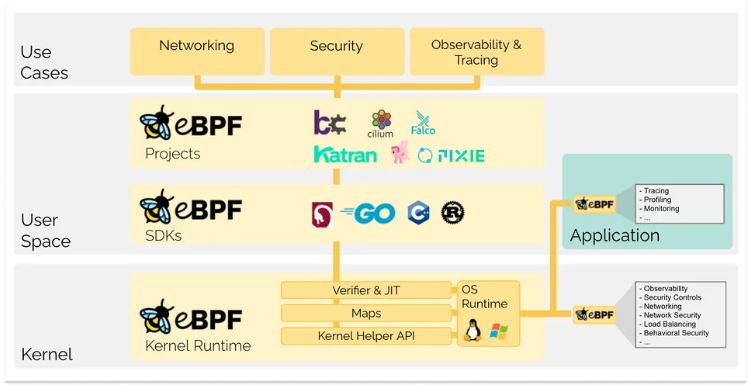

https://ebpf.io/ja/what-is-ebpf/#%E6%A4%9C%E8%A8%BC から抜粋

もともとはパケットフィルタリング用途のようでしたが、現在ではネットワーク、セキュリティ、オブザーバビリティなど幅広い用途で使われており、Netflix、Google、Metaなど大規模なトラフィックを捌く企業で採用が進んでいます。

Hubbleとは

Hubbleは、Ciliumに統合されたネットワーク可視化・オブザーバビリティツールです。

従来のKubernetesネットワーク可視化の課題

Kubernetesのネットワークトラブルシューティングは大変でした。「このPodはどこと通信してる？」「なぜ通信が失敗してる？」を調べるには、以下のような方法が必要でした。

方法 概要 課題
tcpdump / Wireshark 手動でパケットキャプチャ 大規模クラスタでは非現実的、Pod特定が困難
Envoy Sidecar（Istio等） 各Podにプロキシを注入して通信を観測 全Podにサイドカー必要、リソースオーバーヘッド大
Datadog / New Relic等 SaaS型のAPM/オブザーバビリティ エージェント導入が必要、コストがかかる
アプリへのログ埋め込み 自前で通信ログを実装 コード変更が必要、開発工数がかかる

Hubbleのアプローチ

HubbleはeBPFを活用してカーネルレベルで通信を観測します。

特徴 説明
サイドカー不要 Podへの変更なしで全トラフィックを観測
低オーバーヘッド カーネル内で処理するためCPU/メモリ消費が少ない
コード変更不要 アプリケーションに手を加えずに可視化
L3/L4/L7対応 TCP接続からHTTPリクエストまで可視化可能

Hubbleを使えば、以下のことがUIやCLIで簡単に確認できます。

  • リアルタイムのトラフィック監視：どのPodがどこと通信しているか
  • サービスマップ：依存関係の可視化
  • NetworkPolicyの動作確認：許可/拒否がひと目でわかる
  • L7レベルの観測：HTTPリクエスト、gRPCコールなど

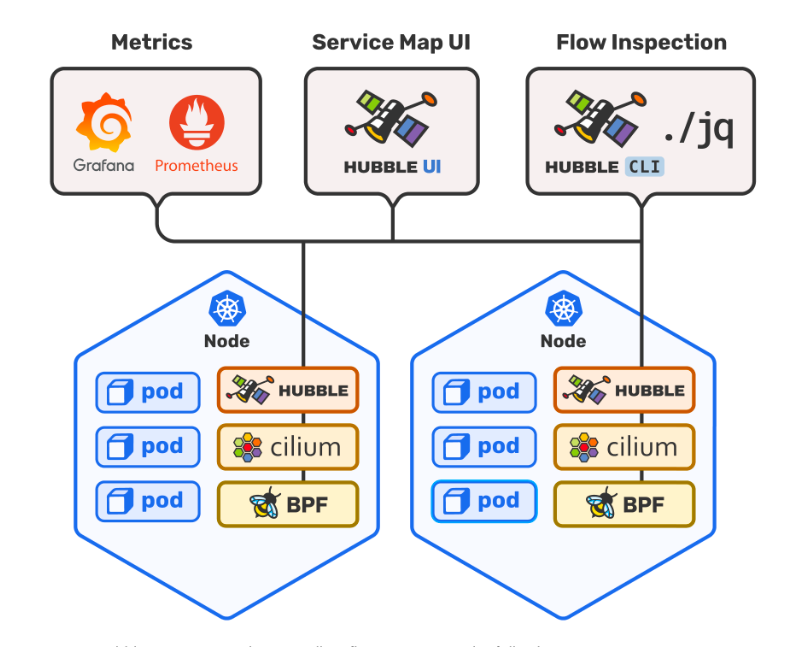

    https://github.com/cilium/hubble から引用

Cilium 1.18の主な新機能

今回のリリースでは、以下のような機能が追加されています。

ネットワーク

  • ロードバランシングの再設計：メモリ使用量の削減と拡張性の向上
  • Ingress帯域制限：bandwidth managerでIngress方向のレート制限が可能に
  • 複数Egress Gateway：1つのポリシーで複数のゲートウェイノードを指定可能

IPv6

  • トンネルモードでIPv6アンダーレイ対応：IPsec暗号化と組み合わせ可能
  • IPv6フラグメント対応：順序付きIPv6フラグメントの処理に対応

オブザーバビリティ

  • Hubble CLIでポリシー名表示：どの(C)CNPが通信を許可/拒否したかが見える
  • カプセル化トラフィックのデコード：より深い可視化

パフォーマンス

  • ポリシー・サービス実装が最大45%高速化
  • Dockerイメージサイズ32%削減（arm64）

詳細はリリースノートをご参照ください。

環境構築

それでは実際に動かしてみます。kindを使えば30分程度で環境構築からHubbleでの可視化まで試せます。

前提条件

  • Docker Desktop（またはDocker Engine）
  • kind
  • Homebrew（Macの場合）

1. Cilium CLIのインストール

brew install cilium-cli

インストール確認

cilium version --client

cilium-cli: v0.18.9 compiled with go1.25.5 on darwin/arm64
cilium image (default): v1.18.3
cilium image (stable): v1.18.4

2. kindクラスタの作成（CNIなし）

CiliumをCNIとして使うため、kindのデフォルトCNIを無効化してクラスタを作成します。
（事前にDocker Engineを起動します）

cat <<EOF | kind create cluster --name cilium-demo --config=-
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
networking:
  disableDefaultCNI: true
  kubeProxyMode: none
nodes:
  - role: control-plane
  - role: worker
  - role: worker
EOF

設定のポイント

  • disableDefaultCNI: true：kindのデフォルトCNI（kindnet）を無効化
  • kubeProxyMode: none：kube-proxyも無効化（CiliumがeBPFで代替）
  • workerノード2台：Pod間通信を試すため

クラスタ作成後、PodはPending状態になります。
CNIがまだインストールされていないためで、これは正常な状態です。次のステップでCiliumをインストールするとRunningになります。

kubectl get pods -A

NAMESPACE            NAME                                                READY   STATUS    RESTARTS   AGE
kube-system          coredns-5d78c9869d-llfq5                            0/1     Pending   0          46s
kube-system          coredns-5d78c9869d-prnqh                            0/1     Pending   0          46s
kube-system          etcd-cilium-demo-control-plane                      1/1     Running   0          62s
kube-system          kube-apiserver-cilium-demo-control-plane            1/1     Running   0          62s
...

3. Ciliumのインストール

Hubble UIも一緒に有効化してインストールします。

cilium install --set hubble.relay.enabled=true --set hubble.ui.enabled=true

# 出力結果
🔮 Auto-detected Kubernetes kind: kind
ℹ️  Using Cilium version 1.18.3
🔮 Auto-detected cluster name: kind-cilium-demo
ℹ️  Detecting real Kubernetes API server addr and port on Kind
🔮 Auto-detected kube-proxy has not been installed
ℹ️  Cilium will fully replace all functionalities of kube-proxy

...魔法みたいな絵文字が出てきてワクワクします。
インストール完了まで待機します。

cilium status --wait

    /¯¯\
 /¯¯\__/¯¯\    Cilium:             OK
 \__/¯¯\__/    Operator:           OK
 /¯¯\__/¯¯\    Envoy DaemonSet:    OK
 \__/¯¯\__/    Hubble Relay:       OK
    \__/       ClusterMesh:        disabled

DaemonSet              cilium                   Desired: 3, Ready: 3/3, Available: 3/3
DaemonSet              cilium-envoy             Desired: 3, Ready: 3/3, Available: 3/3
Deployment             cilium-operator          Desired: 1, Ready: 1/1, Available: 1/1
Deployment             hubble-relay             Desired: 1, Ready: 1/1, Available: 1/1
Deployment             hubble-ui                Desired: 1, Ready: 1/1, Available: 1/1
Containers:            cilium                   Running: 3
                       cilium-envoy             Running: 3
                       cilium-operator          Running: 1
                       clustermesh-apiserver
                       hubble-relay             Running: 1
                       hubble-ui                Running: 1
Cluster Pods:          5/5 managed by Cilium
Helm chart version:    1.18.3
Image versions         cilium             quay.io/cilium/cilium:v1.18.3@sha256:5649db451c88d928ea585514746d50d91e6210801b300c897283ea319d68de15: 3
                       cilium-envoy       quay.io/cilium/cilium-envoy:v1.34.10-1761014632-c360e8557eb41011dfb5210f8fb53fed6c0b3222@sha256:ca76eb4e9812d114c7f43215a742c00b8bf41200992af0d21b5561d46156fd15: 3
                       cilium-operator    quay.io/cilium/operator-generic:v1.18.3@sha256:b5a0138e1a38e4437c5215257ff4e35373619501f4877dbaf92c89ecfad81797: 1
                       hubble-relay       quay.io/cilium/hubble-relay:v1.18.3@sha256:e53e00c47fe4ffb9c086bad0c1c77f23cb968be4385881160683d9e15aa34dc3: 1
                       hubble-ui          quay.io/cilium/hubble-ui-backend:v0.13.3@sha256:db1454e45dc39ca41fbf7cad31eec95d99e5b9949c39daaad0fa81ef29d56953: 1
                       hubble-ui          quay.io/cilium/hubble-ui:v0.13.3@sha256:661d5de7050182d495c6497ff0b007a7a1e379648e60830dd68c4d78ae21761d: 1

全てOKになっていれば成功です！
（筆者はDockerのディスク容量が足りずエラーとなったので、不要リソースを削除して待機したところ、Ciliumのイメージが正常に起動されました）

4. Hubble CLIのインストール

brew install hubble

Hubble Relayに接続できるようポートフォワードを設定します。

cilium hubble port-forward &

接続確認

hubble status

# 出力結果
Healthcheck (via localhost:4245): Ok
Current/Max Flows: 5,612/12,285 (45.68%)
Flows/s: 16.07
Connected Nodes: 3/3

実践：トラフィックを可視化してみる

サンプルアプリのデプロイ

通信を可視化するためのシンプルなアプリをデプロイします。

# curlが使えるクライアントPod
kubectl create deployment client --image=curlimages/curl -- sleep infinity

# レスポンスを返すサーバーPod
kubectl create deployment server --image=traefik/whoami
kubectl expose deployment server --port=80

Podが起動したことを確認します。

kubectl get pods -w

トラフィックを生成

継続的にリクエストを送信します。

kubectl exec deployment/client -- sh -c 'while true; do curl -s server; sleep 1; done'

# 出力結果
Hostname: server-74575447bc-l9zt5
IP: 127.0.0.1
IP: ::1
IP: xx.xx.xx.xx
IP: xx.xx.xx.xx
RemoteAddr: xx.xx.xx.xx:34568
GET / HTTP/1.1
Host: server
User-Agent: curl/8.17.0
Accept: */*
...

Hubble CLIでトラフィック観測

別ターミナルでHubbleを起動します。

hubble observe --namespace default -f

# 出力結果
Dec 14 10:45:47.483: default/client-cb975b8bc-nb4kx:51944 (ID:4605) -> default/server-74575447bc-l9zt5:80 (ID:22656) to-endpoint FORWARDED (TCP Flags: SYN)
Dec 14 10:45:47.483: default/client-cb975b8bc-nb4kx:51944 (ID:4605) <- default/server-74575447bc-l9zt5:80 (ID:22656) to-endpoint FORWARDED (TCP Flags: SYN, ACK)
Dec 14 10:45:47.483: default/client-cb975b8bc-nb4kx:51944 (ID:4605) -> default/server-74575447bc-l9zt5:80 (ID:22656) to-endpoint FORWARDED (TCP Flags: ACK)
Dec 14 10:45:47.483: default/client-cb975b8bc-nb4kx:51944 (ID:4605) <> default/server-74575447bc-l9zt5 (ID:22656) pre-xlate-rev TRACED (TCP)

client → server への通信がリアルタイムで見えます！

便利なフィルタオプション

HTTP通信のみ表示

hubble observe --namespace default --protocol http -f

L7可視化を有効にする必要があります。
CiliumNetworkPolicyでL7ルールを適用すると、HTTP通信の詳細が見えるようになります。

apiVersion: cilium.io/v2
kind: CiliumNetworkPolicy
metadata:
  name: l7-visibility
  namespace: default
spec:
  endpointSelector:
    matchLabels:
      app: server
  ingress:
    - fromEndpoints:
        - {}
      toPorts:
        - ports:
            - port: "80"
              protocol: TCP
          rules:
            http:
              - method: "GET"

# 出力結果
Dec 14 10:51:53.966: default/client-cb975b8bc-nb4kx:54232 (ID:4605) <- default/server-74575447bc-l9zt5:80 (ID:22656) http-response FORWARDED (HTTP/1.1 200 3ms (GET http://server/))
Dec 14 10:51:54.280: default/client-cb975b8bc-nb4kx:54234 (ID:4605) -> default/server-74575447bc-l9zt5:80 (ID:22656) http-request FORWARDED (HTTP/1.1 GET http://server/)
Dec 14 10:51:54.282: default/client-cb975b8bc-nb4kx:54234 (ID:4605) <- default/server-74575447bc-l9zt5:80 (ID:22656) http-response FORWARDED (HTTP/1.1 200 3ms (GET http://server/))

DROPされた通信のみ（後続のNetworkPolicy検証で使います）

hubble observe --verdict DROPPED -f

Hubble UIで可視化

cilium hubble ui

ブラウザで http://localhost:12000 が開きます。

Hubble UIで以下のことが可能です。

  • Service Map：Pod/Service間の依存関係がグラフで見える
  • Flows：リアルタイムのトラフィックログ
  • フィルタリング：Namespace、Pod、プロトコルで絞り込み

特にService Mapは、マイクロサービス構成の可視化に便利です。

実践：NetworkPolicyを試す

Ciliumの真価はNetworkPolicyで発揮されます。eBPFベースなので、iptablesより効率的にポリシーを適用できます。

serverへのアクセスを制限

まず、serverへの全てのIngressトラフィックを拒否するポリシーを適用します。

# deny-server-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: deny-server-ingress
  namespace: default
spec:
  podSelector:
    matchLabels:
      app: server
  policyTypes:
    - Ingress

kubectl apply -f deny-server-ingress.yaml

clientからアクセスしてみると、タイムアウトします。

kubectl exec deployment/client -- curl -s --max-time 5 server
# タイムアウト

CiliumNetworkPolicyとKubernetes NetworkPolicyが両方あると、CiliumNetworkPolicyが優先されます。
そのため、先ほど作成したl7-visibilityのCiliumNetworkPolicyは削除しています。

Hubbleでポリシー適用を確認

hubble observe --verdict DROPPED -f

Dec 14 11:01:38.772: default/client-cb975b8bc-nb4kx:35044 (ID:4605) <> default/server-74575447bc-l9zt5:80 (ID:22656) Policy denied DROPPED (TCP Flags: SYN)
Dec 14 11:01:40.819: default/client-cb975b8bc-nb4kx:35044 (ID:4605) <> default/server-74575447bc-l9zt5:80 (ID:22656) policy-verdict:none INGRESS DENIED (TCP Flags: SYN)

DROPPEDとして表示され、どの通信がポリシーによって拒否されたかが明確にわかります。
Hubble UIでもイベント表示を確認できます。

まとめ

今回はCilium + Hubbleをkindで試してみましたが、eBPFを意識せずともネットワーク可視化やNetworkPolicyのデバッグがここまで簡単にできるのは驚きでした。

良かった点

  1. 可視化が圧倒的に楽：Hubble UIでPod間通信がひと目でわかる
  2. NetworkPolicyのデバッグが簡単：どの通信を許可/拒否したか明確
  3. 導入のハードルが低い：cilium install一発で完了
  4. kube-proxy不要：eBPFでサービスロードバランシングも実現

特にHubbleの--verdict DROPPEDは、本番環境でのトラブルシューティングでも重宝しそうです。まずはkindで感覚を掴めたので、次は検証環境での導入を検討してみたいと思います。

本番導入を考えた場合

今回はkindで試しましたが、本番環境では以下の検討が必要です。

  • カーネルバージョン：Linux 5.10以上推奨（RHEL 8.10相当）
  • 既存CNIからの移行：Cilium Migration Guideを参照
  • モニタリング統合：PrometheusやGrafanaとの連携 etc

次に試してみたいこと

  • Tetragon：eBPFベースのランタイムセキュリティ
  • ClusterMesh：マルチクラスタ接続
  • Gateway API：Ciliumの次世代Ingress

この記事が少しでも誰かの参考になれば幸いです。
