はじめに
本記事では、Netapp社のStorage OSであるONTAPのReplication機能(SnapMirror)について、SnapMirrorのFan-out構成からCascade構成への変換を実施します。
Cascade構成に変換するにあたって、Mirror元からのデータを初期転送する必要は無く、BaseとなるSnapshotがある限り差分転送(再同期)で対応可能です。
それぞれの構成におけるメリット
Fanout
一つのSource Volumeから複数TargetへのReplication構成になります。
一つのSourceから複数の地理的に分散した場所にデータを同期させる必要がある場合に有用で、データセンターが複数のリージョンに分散している場合や、複数のバックアップやテスト環境が必要な場合などにデータの可用性を高め、リスクを分散することができます。

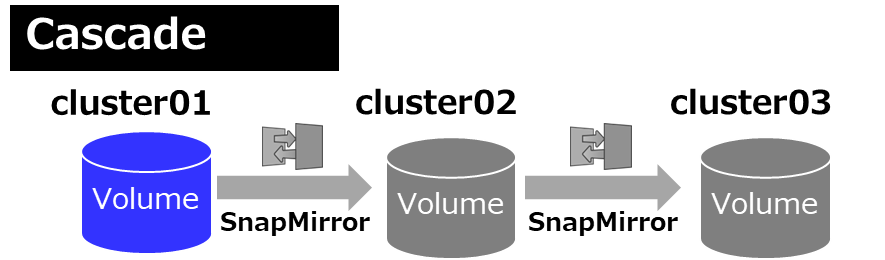

Cascade
Source VolumeからTargetへのReplicationから別Targetへと連鎖的に行われる構成になります。
データの複製を段階的に行いたい場合や、負荷を分散させる必要がある場合、特定のワークフローに沿ってデータを移動させる必要がある場合に有用で、Cascadeは、データを特定の順序で複製し、データ管理の柔軟性を提供します。
何をしたい？できる？
- SnapMirrorのFan-out構成からCascade構成への変換
記事における環境情報
本記事では、以下の環境で実施した内容となります。
- ONTAP : 9.13.1
Clusterを3つ用意できなかったので、2つで疑似的な環境を構成しています。
Fan-out構成からCascade構成への変換手順
Cascade構成を取るにあたって、以下表の構成がサポートされていますが、本記事ではSnapMirror+SnapMirrrorのCascade構成を作成します。
| 2次バックアップ | 3次バックアップ | サポートの有無 |
|---|---|---|
| SnapMirror | SnapMirror | 〇 |
| SnapMirror | SnapVault | 〇 |
| SnapVault | SnapMirror | 〇 |
| SnapVault | SnapVault | 〇 |
1. Source Volumeから2か所にSnapMirrorの実施
まずはFan-Out構成でSnapMirrorが設定されている事を確認します。
# Cluster#2側でPeerの関係性の確認
> cluster peer show
Peer Cluster Name Cluster Serial Number Availability Authentication
------------------------- --------------------- -------------- --------------
cluster1 1-80-000011 Available ok
> vserver peer show
Peer Peer Peering Remote
Vserver Vserver State Peer Cluster Applications Vserver
----------- ----------- ------------ ----------------- -------------- ---------
svm02 svm01 peered cluster1 snapmirror svm01
svm03 svm01 peered cluster1 snapmirror svm01
2 entries were displayed.
# Cluster#2側でSnapMirrorの確認
> snapmirror show
Progress
Source Destination Mirror Relationship Total Last
Path Type Path State Status Progress Healthy Updated
----------- ---- ------------ ------- -------------- --------- ------- --------
svm01:vol01 XDP svm02:vol01_dr1
Snapmirrored
Idle - true -
svm03:vol01_dr2
Snapmirrored
Idle - true -
2 entries were displayed.
各Volumeで共通Snapshotがある事の確認
# Cluster#1側で実施
> snapshot show -vserver svm01 -volume vol01
---Blocks---
Vserver Volume Snapshot Size Total% Used%
-------- -------- ------------------------------------- -------- ------ -----
svm01 vol01
snap01 160KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_094058
136KB 0% 0%
snapmirror.43b06759-ae08-11ee-8648-005056b77c22_2154890293.2024-01-08_094104
136KB 0% 0%
3 entries were displayed.
# Cluster#2側で実施
> snapshot show -volume vol01*
---Blocks---
Vserver Volume Snapshot Size Total% Used%
-------- -------- ------------------------------------- -------- ------ -----
svm02 vol01_dr1
snap01 192KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_093819
184KB 0% 0%
snapmirror.43b06759-ae08-11ee-8648-005056b77c22_2154890293.2024-01-08_093826
220KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_094058
148KB 0% 0%
svm03 vol01_dr2
snap01 192KB 0% 0%
snapmirror.43b06759-ae08-11ee-8648-005056b77c22_2154890293.2024-01-08_093826
224KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_094058
184KB 0% 0%
snapmirror.43b06759-ae08-11ee-8648-005056b77c22_2154890293.2024-01-08_094104
140KB 0% 0%
8 entries were displayed.
2. 片方のMirror設定の解除(Break)
SVM svm03のvol01_dr2におけるMirror構成をBreakします。
# Cluster#2側で実施
> snapmirror break -destination-path svm03:vol01_dr2
Operation succeeded: snapmirror break for destination "svm03:vol01_dr2".
> snapmirror show
Progress
Source Destination Mirror Relationship Total Last
Path Type Path State Status Progress Healthy Updated
----------- ---- ------------ ------- -------------- --------- ------- --------
svm01:vol01 XDP svm02:vol01_dr1
Snapmirrored
Idle - true -
svm03:vol01_dr2
Broken-off
Idle - true -
2 entries were displayed.

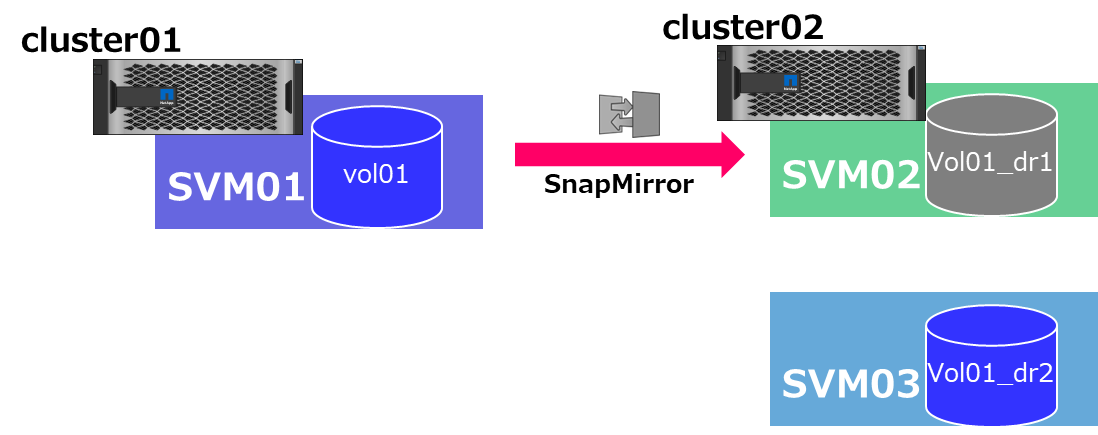

3. 片方のMirror設定の削除(Delete)
SVM svm03のvol01_dr2におけるMirror構成を削除します
# Cluster#2側で実施
> snapmirror delete -destination-path svm03:vol01_dr2
Operation succeeded: snapmirror delete for the relationship with destination "svm03:vol01_dr2".
> snapmirror show
Progress
Source Destination Mirror Relationship Total Last
Path Type Path State Status Progress Healthy Updated
----------- ---- ------------ ------- -------------- --------- ------- --------
svm01:vol01 XDP svm02:vol01_dr1
Snapmirrored
Idle - true -
4. cascadeするSVM間でpeer関係を構築する
本記事では2cluster構成なので、SVM peerの構成のみ実施します。
# Cluster#2側で実施
> vserver peer create -vserver svm02 -peer-vserver svm03 -applications snapmirror
Info: 'vserver peer create' command is successful.
> vserver peer show
Peer Peer Peering Remote
Vserver Vserver State Peer Cluster Applications Vserver
----------- ----------- ------------ ----------------- -------------- ---------
svm02 svm01 peered cluster1 snapmirror svm01
svm02 svm03 peered cluster2 snapmirror svm03
svm03 svm01 peered cluster1 snapmirror svm01
svm03 svm02 peered cluster2 snapmirror svm02
4 entries were displayed.
5. Mirror Volume同士だったVolumeをSnapMirror(resync)
SVM svm02のvol01_dr1とsvm03のvol01_dr2におけるSnapMirrorをresycを使い再同期します。
# Cluster#2側で実施
> snapmirror resync -source-path svm02:vol01_dr1 -destination-path svm03:vol01_dr2 -policy MirrorAllSnapshots
Warning: All data newer than Snapshot copy
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_094058 on volume svm03:vol01_dr2 will
be deleted.
Do you want to continue? {y|n}: y
Operation is queued: initiate snapmirror resync to destination "svm03:vol01_dr2".
> snapmirror show Progress
Source Destination Mirror Relationship Total Last
Path Type Path State Status Progress Healthy Updated
----------- ---- ------------ ------- -------------- --------- ------- --------
svm01:vol01 XDP svm02:vol01_dr1
Snapmirrored
Idle - true -
svm02:vol01_dr1
XDP svm03:vol01_dr2
Snapmirrored
Idle - true -
2 entries were displayed.
> snapshot show -volume vol01*
---Blocks---
Vserver Volume Snapshot Size Total% Used%
-------- -------- ------------------------------------- -------- ------ -----
svm02 vol01_dr1
snap01 192KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_093819
184KB 0% 0%
snapmirror.43b06759-ae08-11ee-8648-005056b77c22_2154890293.2024-01-08_093826
220KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_094058
148KB 0% 0%
svm03 vol01_dr2
snap01 192KB 0% 0%
snapmirror.43b06759-ae08-11ee-8648-005056b77c22_2154890293.2024-01-08_093826
224KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_094058
160KB 0% 0%
7 entries were displayed.
6. SnapMirrorの更新
下図の①、②の順にSnapMirrorの更新を実施します。
# Cluster#2側で実施
> snapmirror update -destination-path svm02:vol01_dr1
Operation is queued: snapmirror update of destination "svm02:vol01_dr1".
#上記の転送が終わった後に実施
> snapmirror update -destination-path svm03:vol01_dr2
Operation is queued: snapmirror update of destination "svm03:vol01_dr2".
> snapmirror show
Progress
Source Destination Mirror Relationship Total Last
Path Type Path State Status Progress Healthy Updated
----------- ---- ------------ ------- -------------- --------- ------- --------
svm01:vol01 XDP svm02:vol01_dr1
Snapmirrored
Idle - true -
svm02:vol01_dr1
XDP svm03:vol01_dr2
Snapmirrored
Idle - true -
2 entries were displayed.
Source側のSnapMirror用Snapshotが全Volumeに転送されている事を確認します。
# Cluster#1側で実施
> snapshot show -vserver svm01 -volume vol01
---Blocks---
Vserver Volume Snapshot Size Total% Used%
-------- -------- ------------------------------------- -------- ------ -----
svm01 vol01
snap01 160KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_094058
136KB 0% 0%
snapmirror.43b06759-ae08-11ee-8648-005056b77c22_2154890293.2024-01-08_094104
136KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_102744
144KB 0% 0%
4 entries were displayed.
# Cluster#2側で実施
> snapshot show -volume vol01*
---Blocks---
Vserver Volume Snapshot Size Total% Used%
-------- -------- ------------------------------------- -------- ------ -----
svm02 vol01_dr1
snap01 228KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_094058
184KB 0% 0%
snapmirror.43b06759-ae08-11ee-8648-005056b77c22_2154890293.2024-01-08_094104
184KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_102744
136KB 0% 0%
svm03 vol01_dr2
snap01 232KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_094058
4.58MB 0% 0%
snapmirror.43b06759-ae08-11ee-8648-005056b77c22_2154890293.2024-01-08_094104
184KB 0% 0%
snapmirror.3a0cc65f-ae08-11ee-8648-005056b77c22_2154890292.2024-01-08_102744
136KB 0% 0%
8 entries were displayed.
