Rancherの「Network Policy Manager」機能を試す

More than 1 year has passed since last update.

Network Policy Managerとは

公式に詳しい解説がありますが、ざっくり説明するとRancherにおける環境(Environment)内においては、デフォルト状態では全てのコンテナ同士の相互通信が可能で、これはCattle、Kubernetes、Mesosといった各オーケストレーションツールでの共通事項です。

KubernetesはNamespaceで分離が可能でしたがCattleはそういった機能がありませんでした。(k8s詳しくないので間違えてたらツッコんでください)

それを可能にしたのがNetwork Policy Managerです。

試してみよう

環境

ノードは3つでやりました。バージョンは下記の通りです。

役割 OS Rancher/Server Rancher/Agent Docker
Rancher/Server RancherOS 1.0.2 1.6.4 - 17.03.1-ce
Rancher/Agent RancherOS 1.0.2 - 1.2.5 17.03.1-ce
Rancher/Agent RancherOS 1.0.2 - 1.2.5 17.03.1-ce

確認

Network Policy Managerを導入する前に、とりあえず

  • dokuwiki
  • wordpress

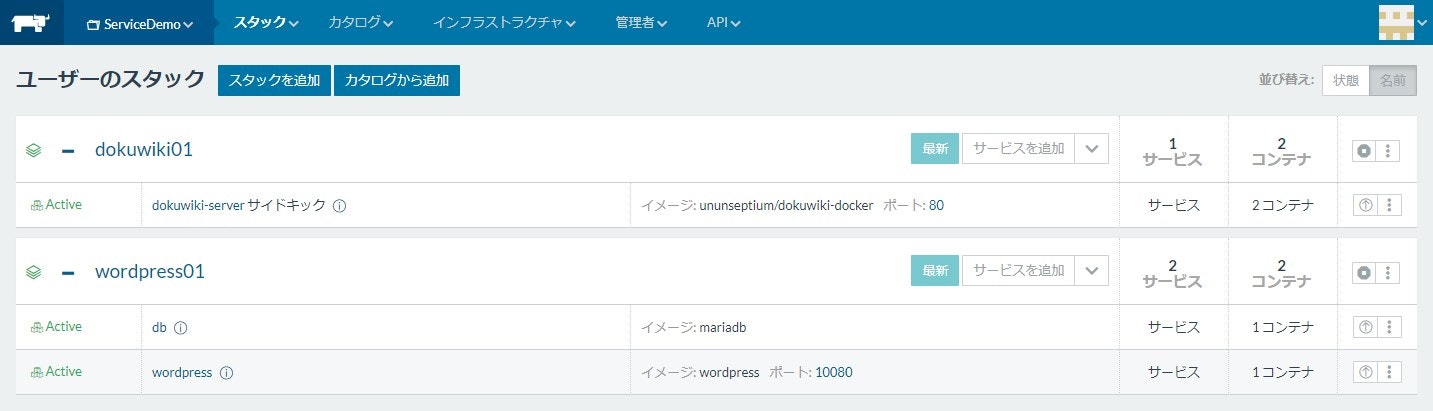

の2つのstackを作成しました。

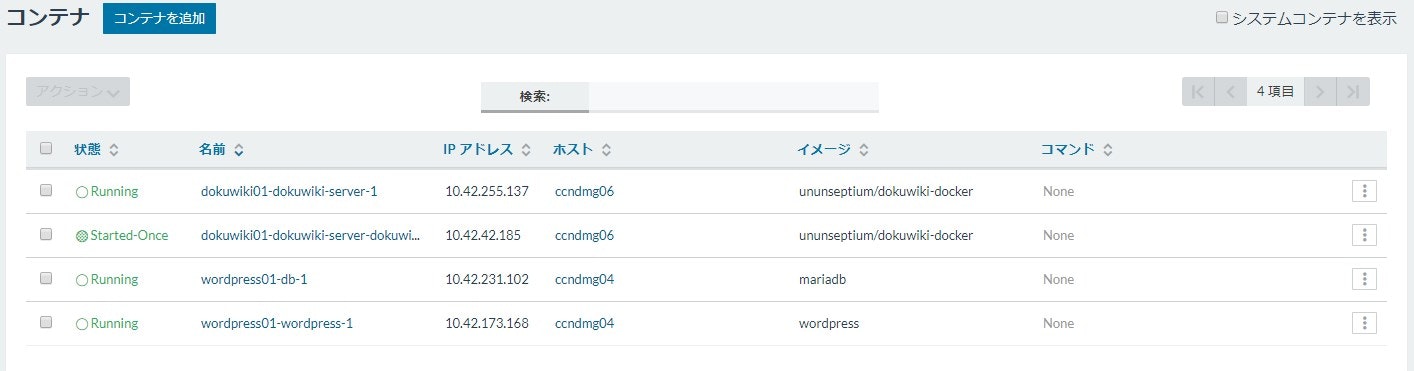

コンテナは4つ出来てます。dokuwikiとwordpressでHOSTが分かれてるようです。


名前 IPアドレス
dokuwiki01-dokuwiki-server-1 10.42.255.137
wordpress01-db-1 10.42.231.102
wordpress01-wordpress-1 10.42.173.168

この段階でコンテナ間通信は可能なのか?

dokuwiki01-dokuwiki-server-1から、他のコンテナにPINGしてみましょう。

dokuwiki01-dokuwiki-server-1からwordpress01-db-1
root@dw:/var/www/html# ping wordpress01-db-1
PING wordpress01-db-1.rancher.internal (10.42.231.102): 56 data bytes
64 bytes from 10.42.231.102: icmp_seq=0 ttl=62 time=0.550 ms
64 bytes from 10.42.231.102: icmp_seq=1 ttl=62 time=0.557 ms
64 bytes from 10.42.231.102: icmp_seq=2 ttl=62 time=0.445 ms
^C--- wordpress01-db-1.rancher.internal ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max/stddev = 0.445/0.517/0.557/0.051 ms
dokuwiki01-dokuwiki-server-1からwordpress01-wordpress-1
root@dw:/var/www/html# ping wordpress01-wordpress-1
PING wordpress01-wordpress-1.rancher.internal (10.42.173.168): 56 data bytes
64 bytes from 10.42.173.168: icmp_seq=0 ttl=62 time=1.019 ms
64 bytes from 10.42.173.168: icmp_seq=1 ttl=62 time=0.517 ms
64 bytes from 10.42.173.168: icmp_seq=2 ttl=62 time=0.528 ms
64 bytes from 10.42.173.168: icmp_seq=3 ttl=62 time=0.519 ms
^C--- wordpress01-wordpress-1.rancher.internal ping statistics ---
4 packets transmitted, 4 packets received, 0% packet loss
round-trip min/avg/max/stddev = 0.517/0.646/1.019/0.216 ms

名前解決もコンテナ間通信も可能ですね!

Network Policy Managerの導入

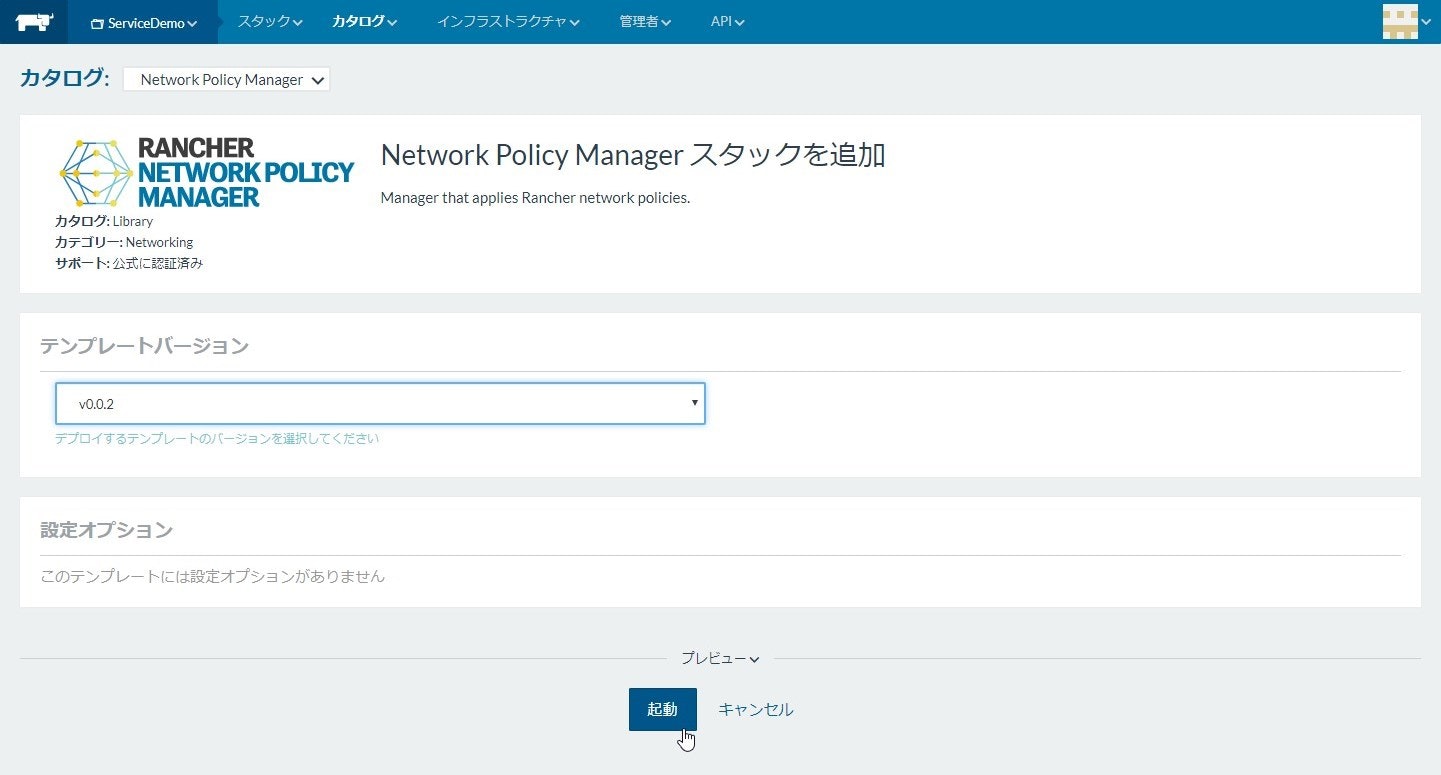

導入は凄ーく簡単で、この「Network Policy Manager」というカタログをデプロイするだけ。

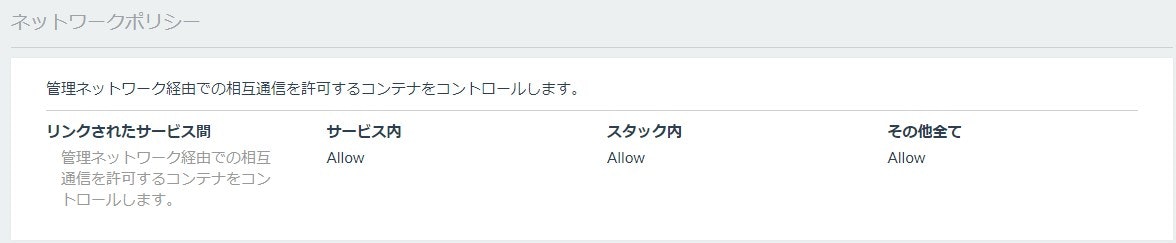

環境の管理画面にこんな項目が増えてます。

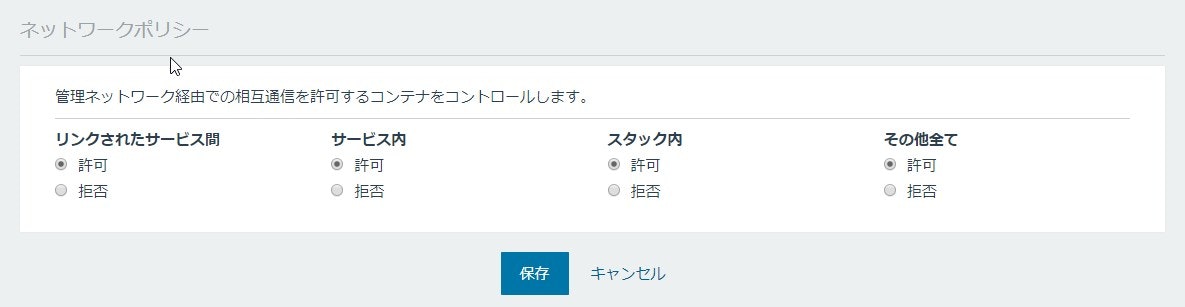

環境の編集画面に行くと、ポリシーを変更できるようです。

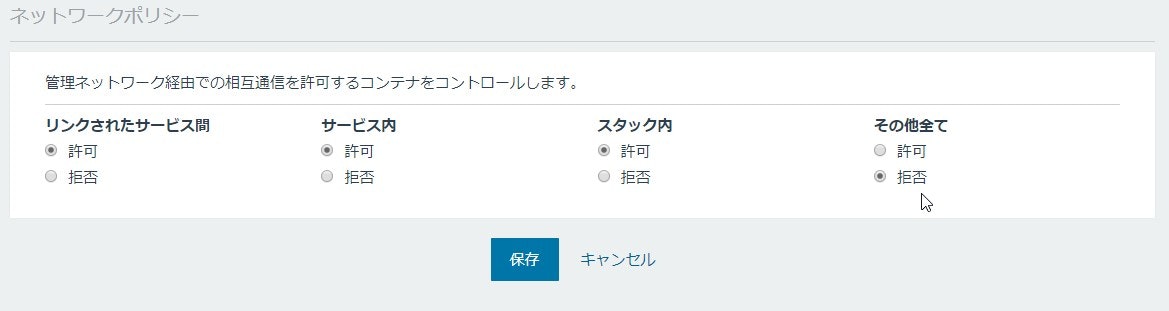

では、試しに「その他すべて」を拒否にしてみます。これでスタック間の通信は拒否されるようになったハズです。


では、さっきと同じようにPINGしてみましょう

dokuwiki01-dokuwiki-server-1からwordpress01-db-1
root@dw:/var/www/html# ping wordpress01-db-1
PING wordpress01-db-1.rancher.internal (10.42.231.102): 56 data bytes
^C--- wordpress01-db-1.rancher.internal ping statistics ---
7 packets transmitted, 0 packets received, 100% packet loss
dokuwiki01-dokuwiki-server-1からwordpress01-wordpress-1
root@dw:/var/www/html# ping wordpress01-wordpress-1
PING wordpress01-wordpress-1.rancher.internal (10.42.173.168): 56 data bytes
^C--- wordpress01-wordpress-1.rancher.internal ping statistics ---
10 packets transmitted, 0 packets received, 100% packet loss
root@dw:/var/www/html#

名前解決はできるけど、通信ができなくなってるね!ブラボー!

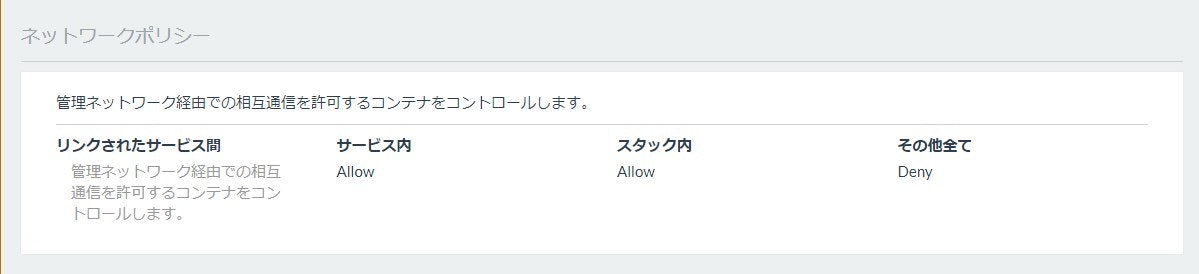

環境の管理画面でも、スタックとサービス内はOKでそれ以外は拒否になってるのが確認できます。


仕組み

仕組みはiptablesを使ってるようです。

導入前、導入直後、設定後のそれぞれのiptablesのエントリをご覧ください。

導入前

$ sudo iptables -L -n
Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination
CATTLE_FORWARD  all  --  0.0.0.0/0            0.0.0.0/0
DOCKER-ISOLATION  all  --  0.0.0.0/0            0.0.0.0/0
DOCKER     all  --  0.0.0.0/0            0.0.0.0/0
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0            ctstate RELATED,ESTABLISHED
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

Chain CATTLE_FORWARD (1 references)
target     prot opt source               destination
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0            mark match 0x1068
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0            mark match 0x4000

Chain DOCKER (1 references)
target     prot opt source               destination

Chain DOCKER-ISOLATION (1 references)
target     prot opt source               destination
RETURN     all  --  0.0.0.0/0            0.0.0.0/0

導入後

$ sudo iptables -L -n
Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination
CATTLE_NETWORK_POLICY  all  --  10.42.0.0/16         10.42.0.0/16
CATTLE_FORWARD  all  --  0.0.0.0/0            0.0.0.0/0
DOCKER-ISOLATION  all  --  0.0.0.0/0            0.0.0.0/0
DOCKER     all  --  0.0.0.0/0            0.0.0.0/0
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0            ctstate RELATED,ESTABLISHED
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

Chain CATTLE_FORWARD (1 references)
target     prot opt source               destination
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0            mark match 0x1068
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0            mark match 0x4000

Chain CATTLE_NETWORK_POLICY (1 references)
target     prot opt source               destination

Chain DOCKER (1 references)
target     prot opt source               destination

Chain DOCKER-ISOLATION (1 references)
target     prot opt source               destination
RETURN     all  --  0.0.0.0/0            0.0.0.0/0

設定後

$ sudo iptables -L -n
Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination
CATTLE_NETWORK_POLICY  all  --  10.42.0.0/16         10.42.0.0/16
CATTLE_FORWARD  all  --  0.0.0.0/0            0.0.0.0/0
DOCKER-ISOLATION  all  --  0.0.0.0/0            0.0.0.0/0
DOCKER     all  --  0.0.0.0/0            0.0.0.0/0
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0            ctstate RELATED,ESTABLISHED
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

Chain CATTLE_FORWARD (1 references)
target     prot opt source               destination
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0            mark match 0x1068
ACCEPT     all  --  0.0.0.0/0            0.0.0.0/0            mark match 0x4000

Chain CATTLE_NETWORK_POLICY (1 references)
target     prot opt source               destination
RETURN     all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-S-9363986724208910864 src
RETURN     all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-S-3308273598065079164 src
RETURN     all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-S-15242666270991449833 src
RETURN     all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-S-13647065898704439585 src
RETURN     all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-S-17252670097841251797 src
RETURN     all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-U-16499342654355883421 dst match-set RNCH-U-6570623208036296680 src ctstate NEW,RELATED,ESTABLISHED
RETURN     all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-U-6570623208036296680 dst match-set RNCH-U-16499342654355883421 src ctstate RELATED,ESTABLISHED
RETURN     all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-U-779566293458752651 dst match-set RNCH-U-4408526256349682844 src ctstate NEW,RELATED,ESTABLISHED
RETURN     all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-U-4408526256349682844 dst match-set RNCH-U-779566293458752651 src ctstate RELATED,ESTABLISHED
RETURN     all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-U-2522123324233178460 dst match-set RNCH-U-7387156407552891691 src
RETURN     all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-U-13545600463768368355 dst match-set RNCH-U-10203268415531602422 src
RETURN     all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-U-9270456092601784113 dst match-set RNCH-U-16496023848717693940 src
DROP       all  --  0.0.0.0/0            0.0.0.0/0            match-set RNCH-U-10594850245288165044 dst

Chain DOCKER (1 references)
target     prot opt source               destination

Chain DOCKER-ISOLATION (1 references)
target     prot opt source               destination
RETURN     all  --  0.0.0.0/0            0.0.0.0/0

まず、「CATTLE_NETWORK_POLICY」というターゲットが追加され、設定していくことでエントリが追加されていくようです。

まとめ

コンテナ、スタック、サービスといった様々な単位で制御が可能なので、同一環境で複数アプリケーションを運用する場合は便利なのではないでしょうか。

Network Policy Manager自体もコンテナなので、HOSTに与える影響はありません。

カタログを追加するだけでセキュリティを強化できる。

そう、Rancherならね
