ElastiCache (Redis)のクラスターモードの作成メモ

概要

ElastiCache (Redis)のクラスターモードの作り方を確認した時のメモです。

環境

• ElastiCache
  • Redis 4.0.10

参考

• [Redis 用 Amazon ElastiCache] (https://aws.amazon.com/jp/elasticache/redis/)
• [Amazon ElastiCache のドキュメント] (https://aws.amazon.com/jp/documentation/elasticache/?id=docs_gateway)
• [Command reference - Redis] (https://redis.io/commands)
• [Redis latency problems troubleshooting] (https://redis.io/topics/latency)
• [redis-cli, the Redis command line interface] (https://redis.io/topics/rediscli)

ElastiCache (Redis)をクラスターモードで作成する

クラスターを作成する

「クラスターモードが有効」にチェックを入れます

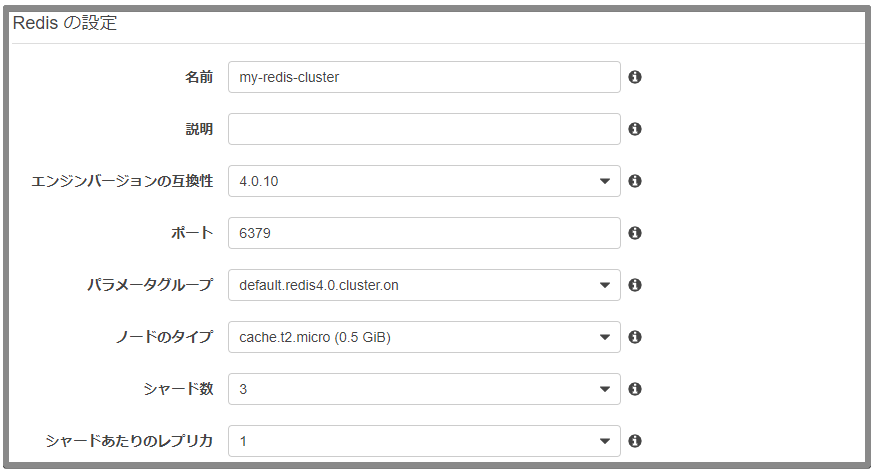

「シャード数」に3、「シャードあたりのレプリカ」に1を指定すると、マスターノードが3つ、それぞれのマスターに1つのスレーブノードが作成されるので、計6ノードが作成されます。
1つのマスターノードに複数のスレーブノードを作成する場合は「シャードあたりのレプリカ」の数を変更します。

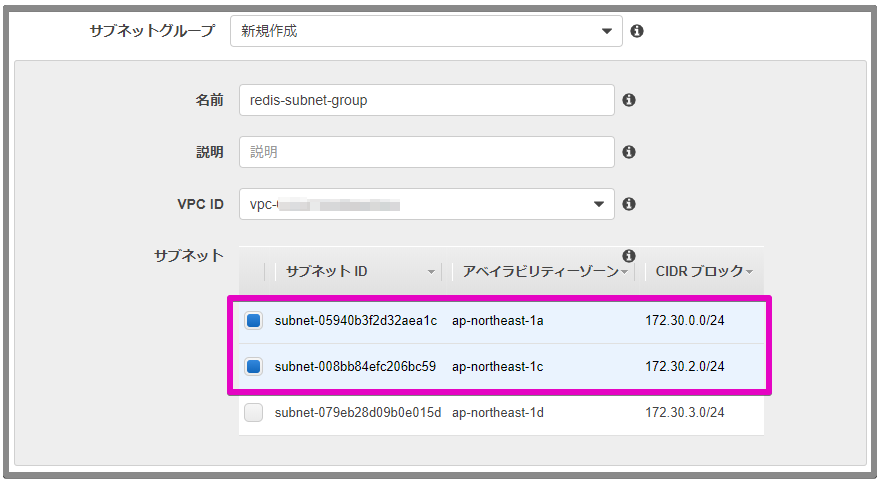

サブネットグループは新規に作成し、ノードを分散配置するためのサブネットを指定します。

アベイラビリティーゾーンには「指定なし」と「アベイラビリティーゾーンの指定」のどちらかを選択します。

アベイラビリティーゾーンのヘルプテキストには下記の内容が書かれています。

• HAモード
  • AZを分散して、AZ分散を最大化します。第2のレベルでは、シャード内のノードをシャード内HAのAZ全体に分散させます。
• Lowレイテンシモード
  • 書き込みを高速にするために、すべてのシャードマスターを同一のAZに置きます。

「指定なし」の場合

AWSが自動的にノードを配置してくれます。今回は「指定なし」を選択しました。
この結果、マスターとスレーブは別々のアベイラビリティーゾーンに配置され、またマスターも別々のアベイラビリティーゾーンに配置されていました。（3つのマスターのうち、Aに2つ、Cに1つといった具合です）

「アベイラビリティーゾーンの指定」の場合

ノードのアベイラビリティゾーンを任意の場所に選択できます。

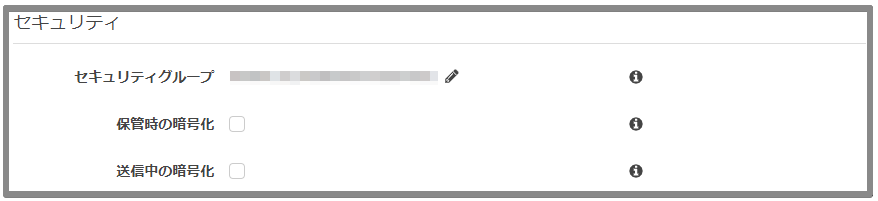

セキュリティグループはデフォルトのままにしました。

ここもデフォルトのままにし、以上の設定でクラスターを作成します。

クラスターの作成後

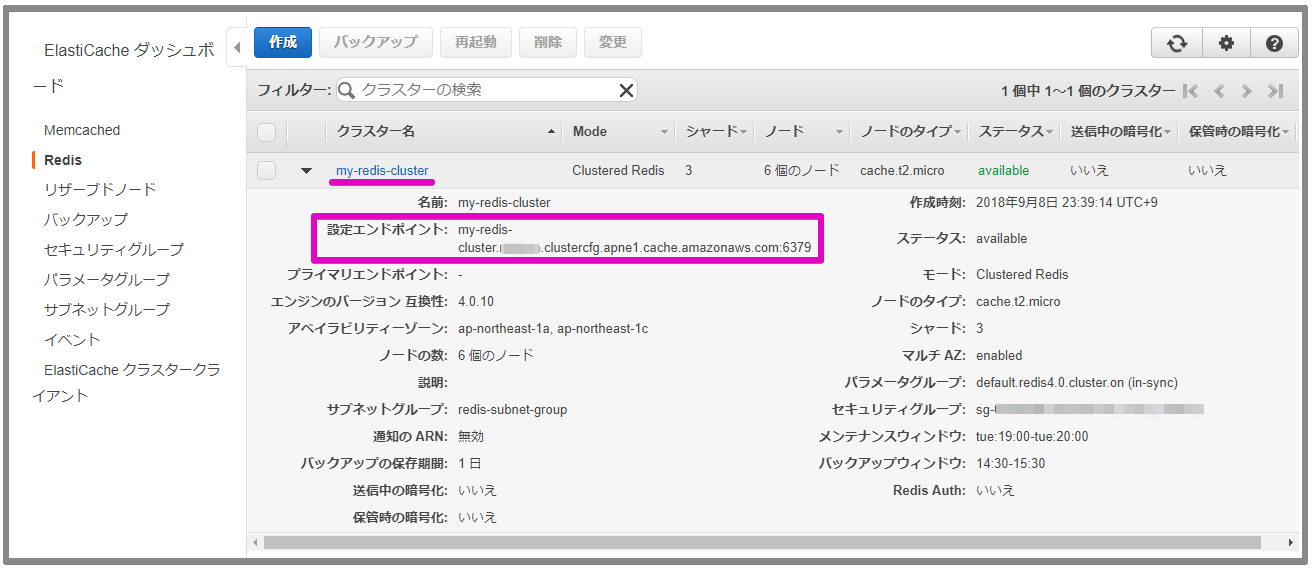

クラスターが作成されるまで少し時間がかかりますが、作成されるとダッシュボードで下図のような情報が確認できるようになります。
アプリケーションからElastiCacheに接続するには設定エンドポイントを利用します。
（それぞれのノードにもエンドポイントがあり、それを使って直接接続することもできます。）

設定エンドポイントとは

[Redis 用 ElastiCache コンポーネントと機能] (https://docs.aws.amazon.com/ja_jp/AmazonElastiCache/latest/red-ug/WhatIs.Components.html)

Redis (クラスターモードが有効) のエンドポイント
Redis (クラスターモードが有効) クラスターには、1 つの設定エンドポイントがあります。設定エンドポイントに接続することで、アプリケーションはクラスター内のシャードごとにプライマリおよびリードエンドポイントを検出できます。

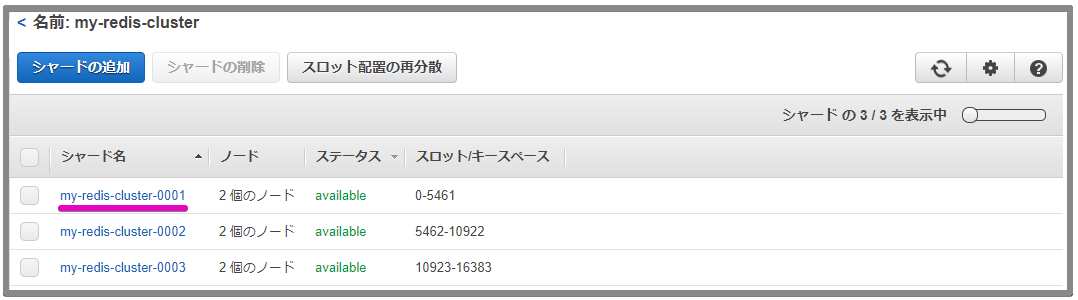

クラスター名をクリックすると各シャードとスロット／キースペースが確認できます。

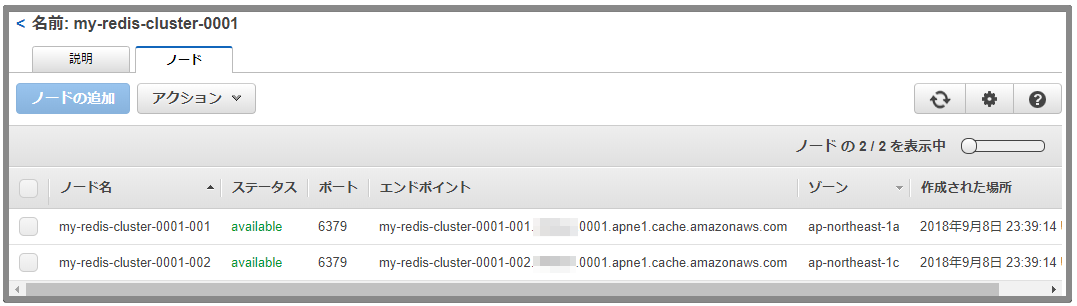

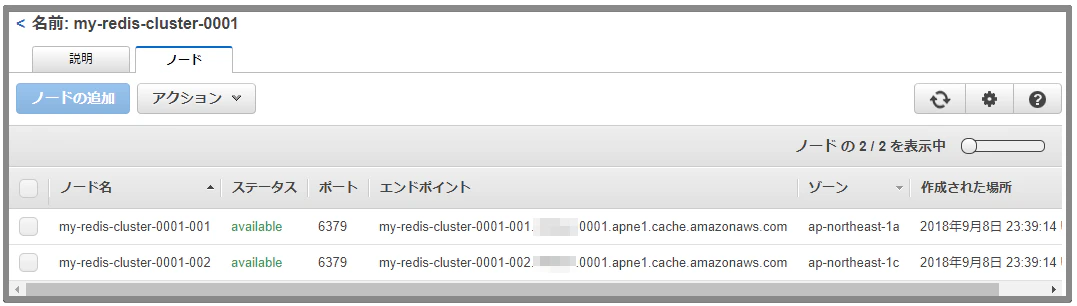

上図の画面でシャード名をクリックするとノードとノードのエンドポイントが確認できます。

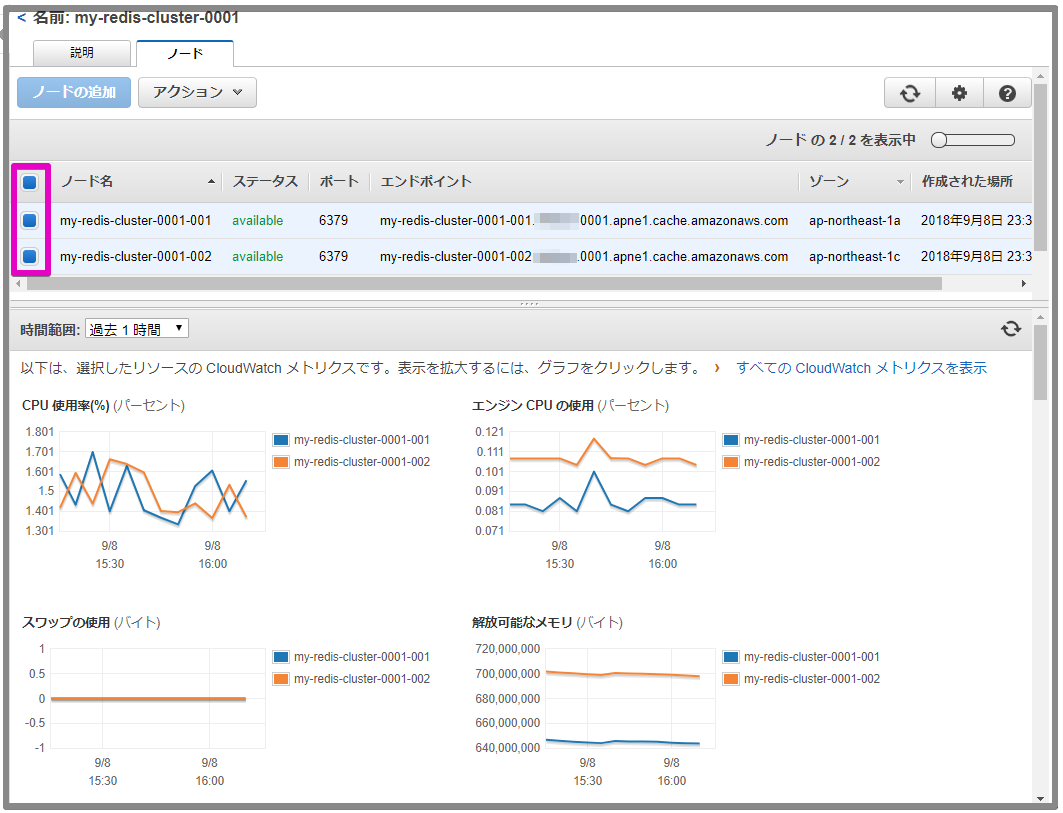

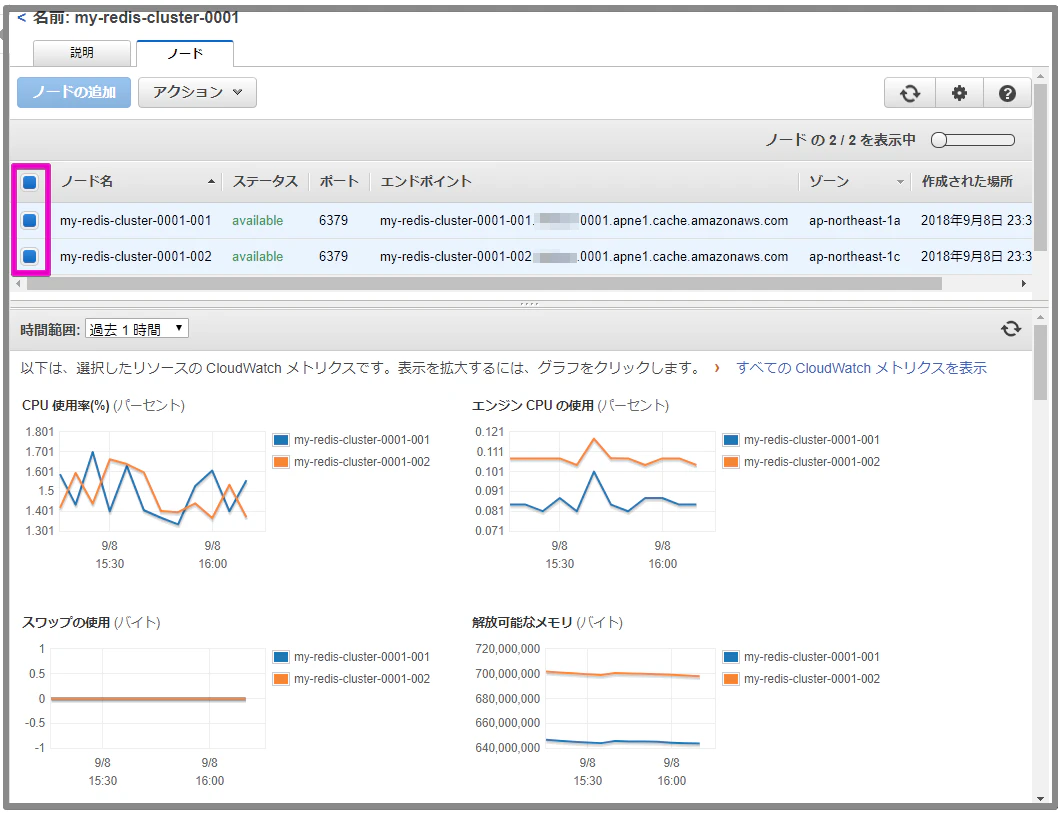

さらにノードにチェックを入れると、そのノードのCloudWatchメトリクスが確認できます。

redis-cliからアクセスする

EC2インスタンスにredisをインストールし、redis-cliからElastiCacheへアクセスしてみます。
（セキュリティグループの設定は済んでいるものとして進めます）

$ sudo amazon-linux-extras install redis4.0

インストールできたら、ホストに設定エンドポイントを指定して接続します。

$ redis-cli -h my-redis-cluster.xxxxxx.clustercfg.apne1.cache.amazonaws.com -c

クラスターノードの情報を確認します。
(プロンプトにはエンドポイント名とポートが表示されますが、長くなるので省略しています。）
masterやslaveと表示されている箇所にmyselfと付加されているノードが、設定エンドポイントで接続しているノードです。

> cluster nodes
5b12a3224aff9d4c5c1d312b94e5ddca84782801 172.30.2.11:6379@1122 slave 6107f27650e0837a2f39a7e1b50dae02b0d42119 0 1536419967252 0 connected
6107f27650e0837a2f39a7e1b50dae02b0d42119 172.30.0.52:6379@1122 master - 0 1536419965000 0 connected 0-5461
24dfbbd0897bf009d00aae91eb359f46b6f4f593 172.30.2.80:6379@1122 master - 0 1536419966246 2 connected 10923-16383
ea610022f0c81a408ec1c37b25cff8948cef90a3 172.30.2.10:6379@1122 slave 60067520f1d72958f6a0839a286a4127c33ee864 0 1536419966000 1 connected
b182f973228aeb1a2462f5987374614c2ae4af21 172.30.0.35:6379@1122 slave 24dfbbd0897bf009d00aae91eb359f46b6f4f593 0 1536419964231 2 connected
60067520f1d72958f6a0839a286a4127c33ee864 172.30.0.200:6379@1122 myself,master - 0 1536419963000 1 connected 5462-10922

masterノードの行の最後に表示されている数値の範囲はスロットです。

シャード名	スロット	マスター	スレーブ
my-redis-cluster-0001	0-5461	ap-northeast-1a / 172.30.0.52	ap-northeast-1c / 172.30.2.11
my-redis-cluster-0002	5462-10922	ap-northeast-1a / 172.30.0.200	ap-northeast-1c / 172.30.2.10
my-redis-cluster-0003	10923-16383	ap-northeast-1c / 172.30.2.80	ap-northeast-1a / 172.30.0.35

スロットとは

データを書き込んだり読み取ったりする場合、キー名のhash値からスロットが導出され、そのスロットが割り当てられたノードに書き込み・読み込みが行われます。
クラスターにはスロットが0から16383までの16384個あります。

データを登録する

設定エンドポイントに接続します。実際に接続したのはmy-redis-cluster-0002というシャードのマスターノード(172.30.0.200)です。

$ redis-cli -h my-redis-cluster.xxxxxx.clustercfg.apne1.cache.amazonaws.com -c
my-redis-cluster.xxxxxx.clustercfg.apne1.cache.amazonaws.com:6379>

ここで"key1"というキーで文字列を保存します。

my-redis-cluster.xxxxxx.clustercfg.apne1.cache.amazonaws.com:6379> set key1 123
OK

続いて"key2"というキーで文字列を保存しますが、このキーはスロット4998になるので、my-redis-cluster-0001というシャードへリダイレクトされ、このシャードのマスターノードに保存されます。この時点でプロンプトがIPアドレスとポートに変わります。

my-redis-cluster.xxxxxx.clustercfg.apne1.cache.amazonaws.com:6379> set key2 456
-> Redirected to slot [4998] located at 172.30.0.52:6379
OK

さらに"key3"というキーで文字列を保存します。

172.30.0.52:6379> set key3 789
OK

今いるノードに保存されているデータを確認します。

172.30.0.52:6379> keys *
1) "key3"
2) "key2"

最初のノードに戻り保存されているデータを確認します。

172.30.0.52:6379> connect 172.30.0.200 6379
172.30.0.200:6379> keys *
1) "key1"

スレーブにも同じキーが存在するか確認します。

172.30.0.200:6379> connect 172.30.2.10 6379
172.30.2.10:6379> keys *
1) "key1"

CloudWatchで監視する

基本的な使い方を確認してみました。（監視のベストプラクティスの紹介ではありません。）
CloudWatchにアクセスし「ダッシュボードの作成」ボタンをクリックします。

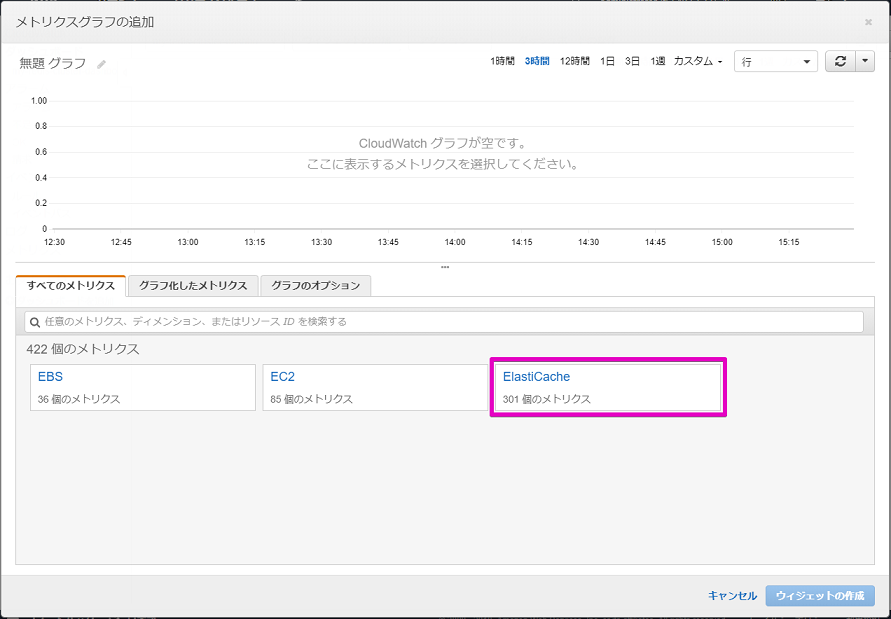

「ウィジェットの追加」ボタンをクリックし監視したいメトリクスにElastiCacheを選択します。

ウィジェットにはいくつものメトリクス（監視対象の項目、CPU利用率、メモリ、コネクションなど）を追加できますが、たくさん追加すると視認性がさがるのでシンプルにしています。

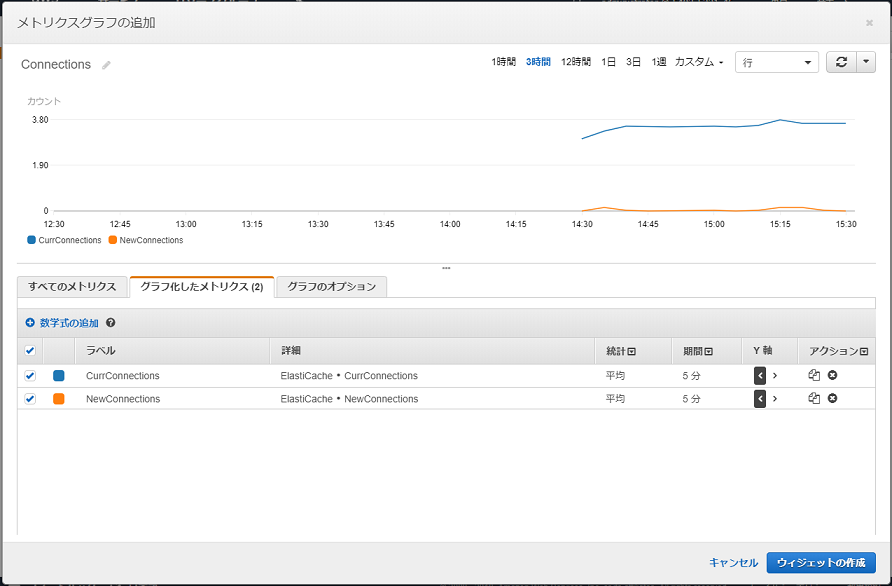

コネクション数のメトリクスのウィジェット(CurrConnections/NewConnections)を作成

CPU利用率のメトリクスのウィジェット(CPUUtilization/EngineCPUUtilization)を作成

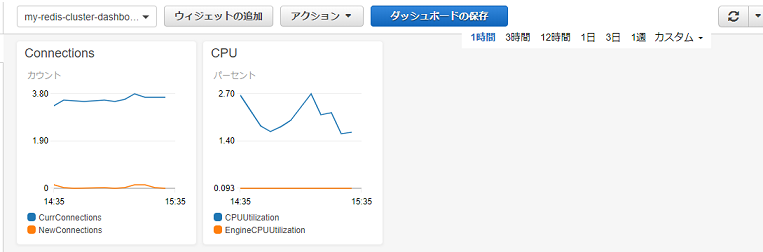

ダッシュボードにウィジェットを追加した状態です。この例ではクラスター単位で集計した値を表示していますが、ノード毎に監視することもできます。

アベイラビリティーゾーン間のレイテンシを確認する

redis-cli --latencyを使ってNetwork Latencyを計測することができます。
--latencyを付けると、pingコマンドを連続して実行し（止めるときはCtrl + C）、コマンドの実行に掛かった時間(min / max / avg)を計測します。
以下の実行結果は、ap-northeast-1aにあるEC2から各ノードのレイテンシを計測したものです。（samplesというのがコマンドの実行回数です）
この結果からアベイラビリティーゾーンをまたぐ場合は、同一の場合より約5.8から6.1倍ほど遅いということがわかります。

注意

この記事ではもっとも性能の低いインスタンスを利用しています。インスタンスの性能が高いとネットワークのスループットもよくなるので、必ずしもこの結果のようなレイテンシになるとは限りません。

• EC2 (ap-northeast-1a) <---> Node (ap-northeast-1a)

$ redis-cli -h my-redis-cluster-0001-001.xxxxxx.0001.apne1.cache.amazonaws.com --latency
min: 0, max: 4, avg: 0.47 (1030 samples)^C

• EC2 (ap-northeast-1a) <---> Node (ap-northeast-1c)

$ redis-cli -h my-redis-cluster-0001-002.xxxxxx.0001.apne1.cache.amazonaws.com --latency
min: 2, max: 18, avg: 2.79 (1037 samples)^C

• EC2 (ap-northeast-1a) <---> Node (ap-northeast-1a)

$ redis-cli -h my-redis-cluster-0002-001.xxxxxx.0001.apne1.cache.amazonaws.com --latency
min: 0, max: 12, avg: 0.46 (1037 samples)^C

• EC2 (ap-northeast-1a) <---> Node (ap-northeast-1c)

$ redis-cli -h my-redis-cluster-0002-002.xxxxxx.0001.apne1.cache.amazonaws.com --latency
min: 2, max: 20, avg: 2.71 (1027 samples)^C

• EC2 (ap-northeast-1a) <---> Node (ap-northeast-1c)

$ redis-cli -h my-redis-cluster-0003-001.xxxxxx.0001.apne1.cache.amazonaws.com --latency
min: 2, max: 6, avg: 2.71 (1035 samples)^C

• EC2 (ap-northeast-1a) <---> Node (ap-northeast-1a)

$ redis-cli -h my-redis-cluster-0003-002.xxxxxx.0001.apne1.cache.amazonaws.com --latency
min: 0, max: 6, avg: 0.44 (1055 samples)^C
