GCP x GO x Datastore x BigQuery でレコメンドAPIを作成

はじめに

注意： GCPを利用するため、費用が発生します。この記事を再現される場合は「お支払い」＞「予算のアラート」から請求額に対するアラート通知を設定することをお勧めします。

概要

BigQuery ML Matrix Factorizationでレコメンドエンジを実装し、レコメンドリスト（ユーザ x アイテム）を作成してDatastoreに登録します。K8s上に実装したAPIサーバーからユーザIDをキーにレコメンドリストを取得するレコメンドAPIを実装します。
GCPの学習のため、Cloud Buildを使ってCI/CDのパイプラインを構築してBuildとDeployプロセスの自動化も試します。

システム構成

目次

• レコメンドエンジンを実装してDatastoreにレコメンドリストを登録
  • BigQuery ML でレコメンドエンジンを実装
  • Datastoreにレコメンドリストを登録
• GolangでAPI serverを実装
  • ディレクトリの構成
  • ソースコード
• CI/CD パイプラインを構築して Kubernetes 上に API sever をデプロイ
  • Google Kubernetes Engine (GKE) の設定
  • GKEのクラスターを作成
  • Cloud Build の設定
• Postmanを使ってレコメンドAPIをテスト

実装

レコメンドエンジンを実装してDatastoreにレコメンドリストを登録

BigQuery ML でレコメンドエンジンを実装

レコメンドのアルゴリズムについて

Matrix Factorization でユーザーベースの協調フィルタを実装します。Matrix Factorization のアルゴリズムの紹介は本記事の主旨ではないので省きますが、こちらの記事がわかりやすいと思います。
TensorFlow でのレコメンデーション システムの構築: 概要

利用したデータ

MovieLens 100Kのデータセットを使用しました。

実装方法

以下の記事を参考にさせていただきました。
BigQuery ML を使用して映画の評価に基づきレコメンデーションを行う
BigQuery ML の Matrix Factorization で映画の推薦を行ってみる

注意: 2021/01 時点ではBigQuery ML の Matrix Factorizationは、Reservations(予約)からスロットを購入する必要があります。Flex Slotsを購入されると思いますが、使用が済んだら削除することを気をつけてください。-> Reservations の概要

レコメンドエンジン作成クエリ(モデルの学習)

CREATE OR REPLACE MODEL
  recommendapi_ml_100k.mf_model OPTIONS (model_type="matrix_factorization",
    user_col="user_id",
    item_col="item_id",
    l2_reg=9.83) AS
SELECT
  user_id,
  item_id,
  rating
FROM
  recommendapi_ml_100k.ratings

レコメンドリストの作成(予測)

CREATE OR REPLACE TABLE
recommendapi_ml_100k.predicted_ratings OPTIONS() AS
SELECT
  *
FROM
ML.RECOMMEND(MODEL recommendapi_ml_100k.mf_model)

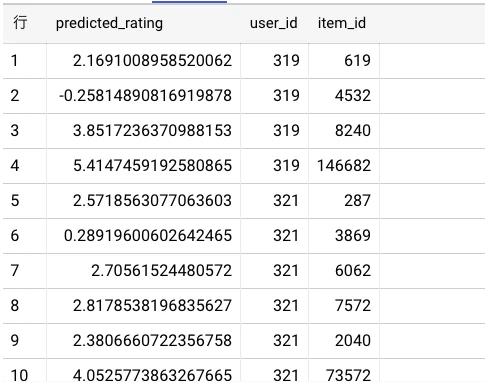

予測結果

学習したモデルでユーザーごとの各アイテム（映画）に対するレビュースコアの予測をします。

レコメンドリスト(ユーザーxアイテム)を作成

BigQueryで datstore に登録する形式にします。
ここでは、ユーザIDに対してお勧め順（スコアの降順）に10本の映画のタイトルを紐づけています。

DataflowでBigQueryのレコメンドリストをDatastoreへ登録

Dataflowで実装した場合にgoogle-cloud-datastoreのパッケージがimportできない問題があり、、ApacheBeamでの実装方法をご紹介します。(奮闘中です、。)

ApacheBeamでレコメンドリストをDatastoreへ登録

BigQueryで作成したレコメンドリストをCSVでエクスポートして以下のApacheBeamのプログラムでdatastoreに登録します。
Cloud shellで実行しました。

import apache_beam as beam
from apache_beam.options.pipeline_options import PipelineOptions
from apache_beam.options.pipeline_options import StandardOptions
from google.cloud import datastore
import re


class MyOptions(PipelineOptions):
    """カスタムオプション."""

    @classmethod
    def _add_argparse_args(cls, parser):
        parser.add_argument(
            "--input",
            default="./recommendapi_recommend_list.csv",
            help="Input path for the pipeline",
        )


class RegistDatastore(beam.DoFn):
    """CSVのレコメンドリストをDatastoreに登録"""

    def __init__(self):
        pass

    def clientDatastore(self, line):
        """クライアントの設定"""

        client = datastore.Client()
        kind = "Recommend"
        # ユーザ-ID
        name = line.split(",")[0]
        key = client.key(kind, name)
        entity = datastore.Entity(key)
        # アイテムID
        entity["items"] = re.search('"(.*)"', line).group(1)
        client.put(entity)

    def process(self, line):
        self.clientDatastore(line)


def run():
    options = MyOptions()
    options.view_as(StandardOptions).runner = "DirectRunner"
    p = beam.Pipeline(options=options)
    (
        p
        | "ReadFromText" >> beam.io.ReadFromText(options.input, skip_header_lines=1)
        | "RegistDatastore" >> beam.ParDo(RegistDatastore())
    )
    p.run()


if __name__ == "__main__":
    run()

GolangでAPI serverを実装

ディレクトリの構成

.
├── Dockerfile
└── src
    └── recommendAPI
        └── httpd
           ├── handler
           │   └── recommendFunc.go
           ├── main.go
           └── recommend
               └── recommend.go

ソースコード

Golangは今回初めて使用するため至らないところは目を瞑ってください。。><

main.go

package main

import (
    "github.com/gin-gonic/gin"
    "recommendAPI/httpd/handler"
  )

func main() {
    r := gin.Default()
    r.GET("/recommend", handler.RecommendGet())
    r.Run()
}

recommendFunc.go

package handler

import (
    "net/http"

    "recommendAPI/httpd/recommend"

    "github.com/gin-gonic/gin"
)

func RecommendGet() gin.HandlerFunc {
    return func(c *gin.Context) {
        result := recommend.GetUserData(c)
        c.JSON(http.StatusOK, result)
    }
}

recommend.go

データストアのclientの実装はこちらを参照しました。
Datastore mode Client Libraries

package recommend

import (
    "fmt"
    "log"

    "github.com/gin-gonic/gin"
    "cloud.google.com/go/datastore"
)

// Creates a  instance.
type Recommend struct{
    // UserId *datastore.Key `datastore:"__key__.id"`
    Items string
}

func GetUserData(ctx *gin.Context) Recommend{

    // Set your Google Cloud Platform project ID.
    projectID := "xxxxxxxxxxxx"

    // Creates a client.
    client, err := datastore.NewClient(ctx, projectID)
    if err != nil {
            log.Fatalf("Failed to create client: %v", err)
    }

    // Sets the kind for the new entity.
    kind := "Recommend"
    // Sets the name/ID for the new entity.
    name := ctx.Query("userId")
    // Creates a Key instance.
    recommendKey := datastore.NameKey(kind, name, nil)
    // Creates a Recommend instance.
    var recommend Recommend

    // e := new(Entity)
    if err := client.Get(ctx, recommendKey, &recommend); err != nil {
        log.Fatalf("Failed to get recommend: %v", err)
    }

    return recommend
}

Dockerfile

FROM golang:1.13-alpine3.10
# FROM google/cloud-sdk:alpine

COPY src/recommendAPI /go/src/recommendAPI

WORKDIR /go/src/recommendAPI

# Install required　packages
RUN apk update \
    && apk add --no-cache git \
    && go mod init \
    && go get -u github.com/gin-gonic/gin \
    && go get -u cloud.google.com/go/datastore

CMD go run httpd/main.go

CI/CD パイプラインを構築して Kubernetes 上に API sever をデプロイ

Google Kubernetes Engine (GKE) の設定

GKEのマニュフェストファイルを作成

以下を参考にしてDeploymentを作成します。
https://kubernetes.io/ja/docs/concepts/workloads/controllers/deployment/

k8s.yml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: recommend-api
spec:
  selector:
    matchLabels:
      app: recommend-api
  replicas: 1
  template:
    metadata:
      labels:
        app: recommend-api
    spec:
      containers:
      - name: recommend-api
        image: gcr.io/<project id>/recommend-api:latest
        resources:
          requests:
            cpu: 100m
            memory: 100Mi
        ports:
        - containerPort: 8080
---
kind: Service
apiVersion: v1
metadata:
  name: recommend-api
spec:
  type: LoadBalancer
  selector:
    app: recommend-api
  ports:
  - name: http
    port: 8080
    targetPort: 8080

GKEのクラスターを作成

クラスタを作成する際に「各APIにアクセス権を設定」から「Cloud Datastore」を有効にします。

Cloud Build の設定

Cloud Buildの構成ファイルを作成

CI/CD環境としてCloud Buildを利用いてます。
開発環境で作成したdocker imageをビルドしてcontainer registryにpushして、GKE上にデプロイされるように一連の設定を記載します。

cloudbuild.yaml

steps:
- name: 'gcr.io/cloud-builders/docker'
  args: ['build', '-t', 'gcr.io/<project id>/recommend-api:latest', '.']
  id: docker build
- name: 'gcr.io/cloud-builders/docker'
  args: ['push', 'gcr.io/<project id>/recommend-api:latest']
  id: docker push
- name: 'gcr.io/cloud-builders/gcloud'
  args: ['container', 'clusters', 'get-credentials', 'recommend-api', '--zone', 'us-central1-c', '--project', '<project id>']
  id: gcloud container clusters get-credentials
- name: 'gcr.io/cloud-builders/kubectl'
  args: ['apply', '-f', 'k8s.yml']
  env :
      - "CLOUDSDK_COMPUTE_REGION=us-central1-c"
      - "CLOUDSDK_COMPUTE_ZONE=us-central1-c"
      - "CLOUDSDK_CONTAINER_CLUSTER=recommend-api"
  id: kubectl apply

Cloud Buildにトリガーを設定

GitHubのリポジトリを連携して、デフォルト設定のmasterブランチへのpushをトリガーとしました。

Postmanを使ってレコメンドAPIをテスト

Cloud Buildに登録したrepositoryに対してpushをします。GKEにAPI serverがデプロイされます。
デプロイされたら、GKEの管理画面からエンドポイントを調べて、以下のようにパラメータにuserIdを加えてリクエストを投げます。。

レコメンド結果の確認

ユーザーIDに対してレコメンド結果（映画のリスト）が返ってきましたらテストは終わりです。

参考

TensorFlow でのレコメンデーション システムの構築: 概要
BigQuery ML を使用して映画の評価に基づきレコメンデーションを行う
BigQuery ML の Matrix Factorization で映画の推薦を行ってみる
GCPの教科書II 【コンテナ開発編】
