[01] docker-compose を使って同一物理マシン上に Jenkins Master(docker) - Slave(docker) [SSH通信]を構築する

概要

次のように同一物理マシン上に、Jenkins Master と Slave (共に Docker) を構築する.
この環境は Pipeline を書くときの動作検証などに便利である.

役割	マシン名	ホスト側ポート	コンテナ側ポート	補足
Jenkins Master	jenkinsmaster	43080	8080
Jenkins Slave(1)	slave001	-	-	Docker on Docker 可能である
Jenkins Slave(2)	slave002	-	-	Docker on Docker 可能である

手順

1. docker-compose.yml を作成する

version: '3.7'

services:
  jenkinsmaster:
    container_name: jenkinsmaster
    user: root
    image: jenkins/jenkins:latest
    ports:
      - 34080:8080
    volumes:
      - ./PV/jenkinsmaster/jenkins_home:/var/jenkins_home
  slave001:
    container_name: slave001
    user: root
    image: jenkinsci/ssh-slave
    volumes:
      - ./PV/jenkinsslave/slave001:/var/jenkins_home
    environment:
      - JENKINS_SLAVE_SSH_PUBKEY=  # 🛑今は空で良い
  slave002:
    container_name: slave002
    user: root
    image: jenkinsci/ssh-slave
    volumes:
      - ./PV/jenkinsslave/slave002:/var/jenkins_home
    environment:
      - JENKINS_SLAVE_SSH_PUBKEY=  # 🛑今は空で良い

2. docker-compose up -d を実行する

Master と slave001、slave002 を稼働させる.
ただし、この時点では Master と slave001、slave002 は通信できていない.

$ docker-compose up -d

3. Master のセットアップをする

http://IP:34080/ にアクセスして、管理者権限を作成したり Plugin をインストールしたりする.

4. Master で RSA 公開鍵・秘密鍵ペアを作成する

4-1.

以下を実行すると、コンテナ内に公開鍵と秘密鍵がパスフレーズなしで作成される.

$ docker-compose exec -u jenkins jenkinsmaster \
    bash -c 'ssh-keygen -t rsa -N "" -f /var/jenkins_home/.ssh/id_rsa`

4-2.

下記で表示される公開鍵の内容をコピーしておく.

$ docker-compose exec -u jenkins jenkinsmaster \
    bash -c 'cat /var/jenkins_home/.ssh/id_rsa.pub`
ssh-rsa AAAAB3NnnE4xa3EAAAADAQABAAABAQDAsJmu753NXhjEtkzMLLAxBs55/nSFJ/SqGooBDrSb06Q1lLRmRUdhj11SjHCTzoMwDt9kL7LE4VuxvVPsXxjU6tc31rAznEqj5i471y08mS94D4CUwsHOQvuo8wJiQOC8TAGyRIgKqaW5RKlDuMjlU6T2GdVRco1AAqSk5f+d0p3kAvYGVXmw7x4HX6fcjZZPVcK+xsDLVYy/073KBPDmsyost57OGeYrxDqzczoL79xQ3klPrqs/ZaO5bojEG6hhILCkqCHVv73eM24iUfxQAAnuIV0FXSahQ4keQrtd3YMbyVDK0iwwAxfmdIyLL+onfoPM8n4TFNWpJ9Gb7ZoV jenkins@be4702aeaecc

表示された内容を、上述の docker-compose.yml の「JENKINS_SLAVE_SSH_PUBKEY=」に定義してやる. (下記参考)

version: '3.7'

services:
  jenkinsmaster:
    container_name: jenkinsmaster
    user: root
    image: jenkins/jenkins:latest
    ports:
      - 34080:8080
      - 34000:34000 #! slave との通信ポート
    volumes:
      - ./PV/jenkinsmaster/jenkins_home:/var/jenkins_home
  slave001:
    container_name: slave001
    user: root
    image: jenkinsci/ssh-slave
    volumes:
      - ./PV/jenkinsslave/slave001:/var/jenkins_home
    environment:
      - JENKINS_SLAVE_SSH_PUBKEY=ssh-rsa AAAAB3NnnE4xa3EAAAADAQABAAABAQDAsJmu753NXhjEtkzMLLAxBs55/nSFJ/SqGooBDrSb06Q1lLRmRUdhj11SjHCTzoMwDt9kL7LE4VuxvVPsXxjU6tc31rAznEqj5i471y08mS94D4CUwsHOQvuo8wJiQOC8TAGyRIgKqaW5RKlDuMjlU6T2GdVRco1AAqSk5f+d0p3kAvYGVXmw7x4HX6fcjZZPVcK+xsDLVYy/073KBPDmsyost57OGeYrxDqzczoL79xQ3klPrqs/ZaO5bojEG6hhILCkqCHVv73eM24iUfxQAAnuIV0FXSahQ4keQrtd3YMbyVDK0iwwAxfmdIyLL+onfoPM8n4TFNWpJ9Gb7ZoV jenkins@be4702aeaecc
  slave002:
    container_name: slave002
    user: root
    image: jenkinsci/ssh-slave
    volumes:
      - ./PV/jenkinsslave/slave002:/var/jenkins_home
    environment:
      - JENKINS_SLAVE_SSH_PUBKEY=ssh-rsa AAAAB3NnnE4xa3EAAAADAQABAAABAQDAsJmu753NXhjEtkzMLLAxBs55/nSFJ/SqGooBDrSb06Q1lLRmRUdhj11SjHCTzoMwDt9kL7LE4VuxvVPsXxjU6tc31rAznEqj5i471y08mS94D4CUwsHOQvuo8wJiQOC8TAGyRIgKqaW5RKlDuMjlU6T2GdVRco1AAqSk5f+d0p3kAvYGVXmw7x4HX6fcjZZPVcK+xsDLVYy/073KBPDmsyost57OGeYrxDqzczoL79xQ3klPrqs/ZaO5bojEG6hhILCkqCHVv73eM24iUfxQAAnuIV0FXSahQ4keQrtd3YMbyVDK0iwwAxfmdIyLL+onfoPM8n4TFNWpJ9Gb7ZoV jenkins@be4702aeaecc

4-3.

下記で表示される秘密鍵の内容をコピーしておく.

$ docker-compose exec -u jenkins jenkinsmaster \
    bash -c 'cat /var/jenkins_home/.ssh/id_rsa`
略

5. Slave のセットアップをする

slave002 の場合を例にする (slave001 も同じ要領で作成すれば良い)

5-1.

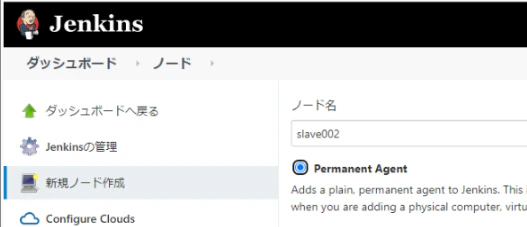

WEB-UI より、「新規ノード作成」で下図のように入力する.

「認証情報」より次のように入力する.
下図中の「リモートFSルート」は “Slave コンテナ内でのパス” である.

5-2.

次の要領で上記 4-3 でコピーした秘密鍵の内容を貼り付ける

5-3.

「高度な設定」より Java のパスを設定する.
パスの確認方法は、Slave コンテナにログインをして which java をすれば良い.

6. Slave 用の永続ボリュームの権限を 1000:1000 に変える

コンテナ内の UID, GID 1000 は jenkins である.

$ sudo chown -R 1000:1000 PV/jenkinsslave/slave002

7. Master を再起動する

$ docker-compose restart jenkinsmaster

8. Slave と通信できていれば OK

WEB-UI から次のようになっていれば OK.

9. PV を丸ごとバックアップしておく

PV を丸ごとコピーしておけば、今後、別 PC でも即座に構築できる

|-- docker-compose.yml
`-- PV/
    |-- jenkinsmaster
    |   `-- jenkins_home
    `-- jenkinsslave
        |-- slave001
        `-- slave002

　

以上
