Raspberry Pi PicoでHDMI(DVI)出力する

経緯

マイコンでHDMI(DVI)出力がしたくなったので下記の部品を購入した。
Adafruit DVI Breakout Board - For HDMI Source Devices

RP2040専用なのでRaspberry Pi Picoで動作確認する。
音声は送れないので正確にはDVIらしい。

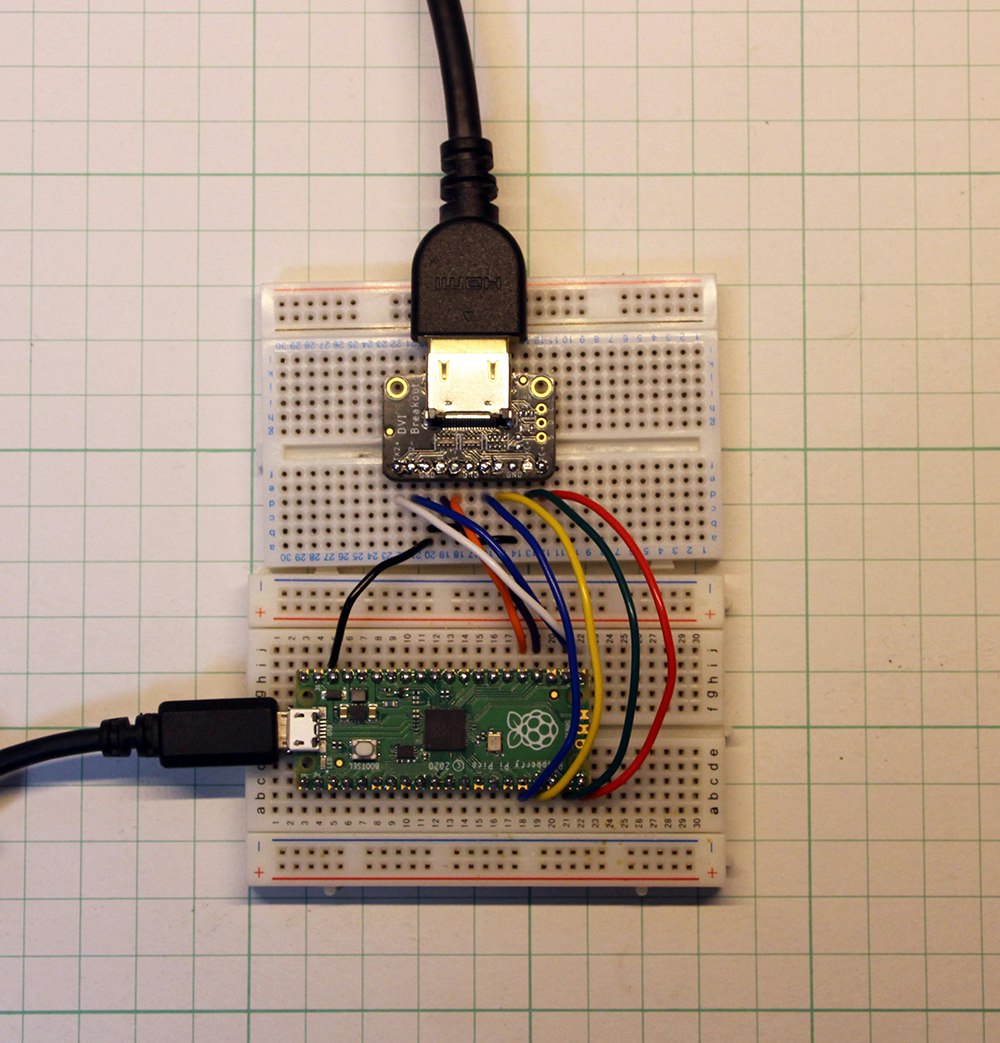

配線

チュートリアル を参考に配線する。

インストール

ライブラリ などをインストールする。

コード

サンプル を参考にする。

pico_dvi_test.ino

#include <PicoDVI.h>
DVIGFX16 display(DVI_RES_320x240p60, pico_sock_cfg);
//配線は「Pico DVI sock」と同じなのでdisplay()の第2引数をpico_sock_cfgにする
void setup() {
  display.begin();
}
#define PAUSE 2000
#define CORNER_RADIUS 0
void loop() {
  show_basic_text();
}

void show_basic_text() {
  display.fillScreen(0);
  display.setFont();
  display.setCursor(0, CORNER_RADIUS);
  display.setTextSize(1);
  display.println(F("Standard built-in font"));
  display.setTextSize(2);
  display.println(F("BIG TEXT"));
  display.setTextSize(3);
  display.println((display.width() >= 200) ? F("BIGGER TEXT") : F("BIGGER"));
  display.setTextSize(2, 4);
  display.println(F("TALL and"));
  display.setTextSize(4, 2);
  display.println(F("WIDE"));
  delay(PAUSE);
}

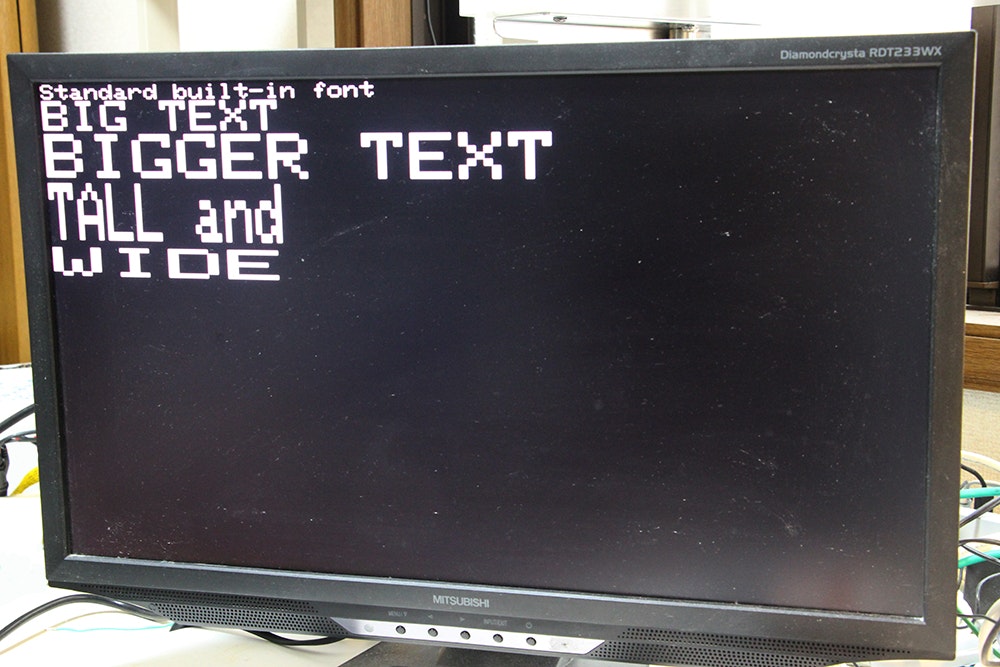

結果

めでたしめでたし😇

余談

漢字も表示したい。
