自己署名証明書を使用してWindows ServerでUniFi NetworkのSSL通信をセットアップする方法

Last updated at Posted at 2023-05-24

はじめに

「UniFiNetworkApplication」を稼働させている状況で、WebページにアクセスするとGoogleが毎回警告を表示してくるのが面倒だと感じ、また証明書についての知識も身につけたいと思い、SSL通信の実装に挑戦することにしました。ただし、この通信はプライベートネットワーク内で完結するため、自己署名証明書を利用しています。

環境

CA（認証局）
　OS：WindowsServer2019
　ActiveDirectory証明書サービスインストール済み
　※ActiveDirectoryとして利用しています。

UniFiNetworkApplicationサーバ(以下、UniFiサーバ)
　OS：WindowsServer2019
　UniFiNetworkApplicationをサービスとして実行済み
　※サービスとして実行する方法はこちらで紹介しています。

ブラウザ
　GoogleChrome

前提条件

  1. ここではWindows Serverの機能であるActive Directory証明書サービスを利用しています。事前にインストールと設定を完了させるか、別の証明書発行サービスを利用して代替してください。
  2. UniFiサーバは事前にドメイン参加しているものとします。
  3. 各サーバは固定のIPアドレスが割り振られていること。
  4. DNSによる名前解決が出来ること。もしくはhotsファイルで名前解決が出来ること。
  5. CAの役割をさせるサーバの証明書をブラウザにCAの証明書が「信頼できるルート証明機関」にインポートされていること。

手順

KeyStore Explorerのダウンロード・セットアップ

https://keystore-explorer.orgでkeystore explorerをダウンロードします。
ダウンロードが出来たら、UniFiNetworkApplicationが稼働しているサーバにインストールします。

keystoreについて
UniFiNetworkApplicationはkeystoreというファイルに証明書を保存しています。
普通の方法では中身を確認することが出来ないため、Javaのコマンドを使って証明書を上書きするか、KeyStore Explorerを使ってGUIで操作する必要があります。

証明書の発行

UniFiサーバでコンピューター証明書の管理を開きます。

ファイル名を指定して実行で「certlm.msc」と入力しても出てきます。

証明書の管理コンソール（certlm.msc）が出てきます。

証明書の管理コンソール（certlm.msc）を開いたら、「証明書 - ローカルコンピューター ＞ 個人 ＞ 証明書」と進み、証明書の一覧を表示します。
証明書の一覧で右クリックをして、表示されるメニューから「すべてのタスク(K) ＞ 新しい証明書の要求(R)...」を選択します。

「次へ(N)」をクリック。

ドメイン参加しているので、「ActiveDirectory 登録ポリシー」を選択して「次へ(N)」をクリックします。

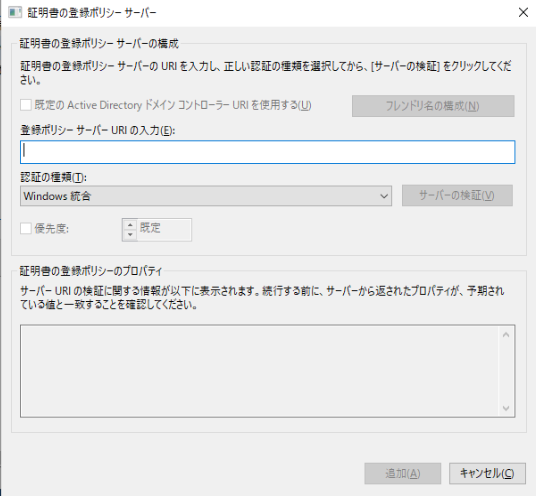

もしドメイン参加していない場合はユーザーが構成することになるので、下記になるんですかね。今回の環境ではこちらは解説出来ません。

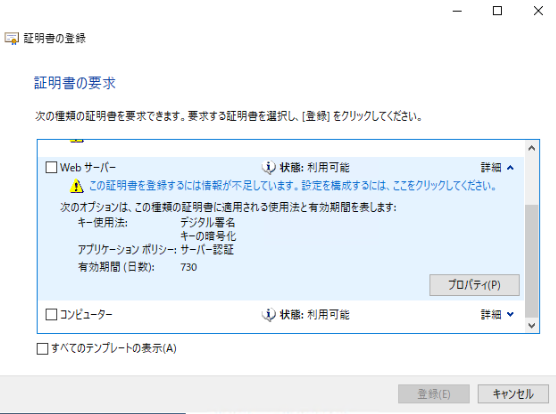

証明書の登録画面が出ます。
先ほど作成したUniFiNetworkWebServiceのテンプレートが出てきていますが、情報が不足しているので詳細の隣にある矢印をクリックして、プロパティを選択します。

証明書のプロパティインターフェースが出てくるため、必要な情報を入れていきます。
必要なサブジェクト名は下記くらいですかね。

  • 共通名（コモンネーム）
  • 国名(なくてもいいですが最低限...)

上記以外にも地域、都道府県などありますが、無くても何とかなります。
別名の欄は個別で設定を入れてもらえればいいですが、おすすめは下記の３点です。

  • DNS
  • IPアドレス(v4)
  • URL

秘密キーのタブへ移り、キーのオプションで秘密キーをエクスポート出来るようにしておきましょう。

必要な設定を入れ終わったら、「OK」をクリックし、チェックボックスにチェックを入れて「登録(E)」をクリックします。

問題なく証明書が登録されたら下図のように成功と表示されます。
「完了(F)」をクリックします。

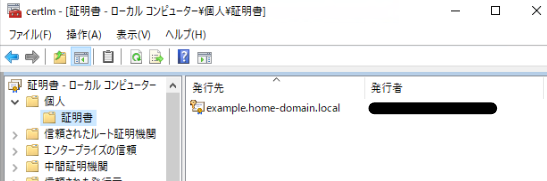

完了をクリックしたら証明書の登録画面が消え、証明書の管理コンソールの「証明書 - ローカルコンピューター ＞ 個人 ＞ 証明書」の中に先ほど作った証明書がインストールされています。

証明書のエクスポート

前のステップで作成した証明書を選択し、右クリックをして「すべてのタスク(K)　＞　エクスポート(E)」をクリックします。

証明書のエクスポートウィザードが表示されるので「次へ(N)」をクリックします。

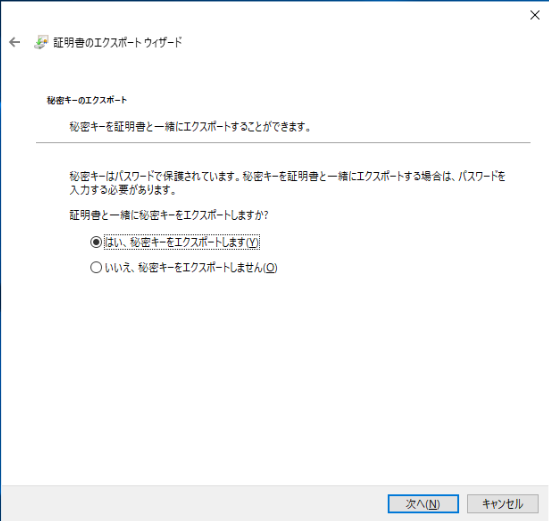

秘密キーをエクスポートするか聞かれるので「はい」のラジオボタンをクリックして「次へ(N)」をクリックします。

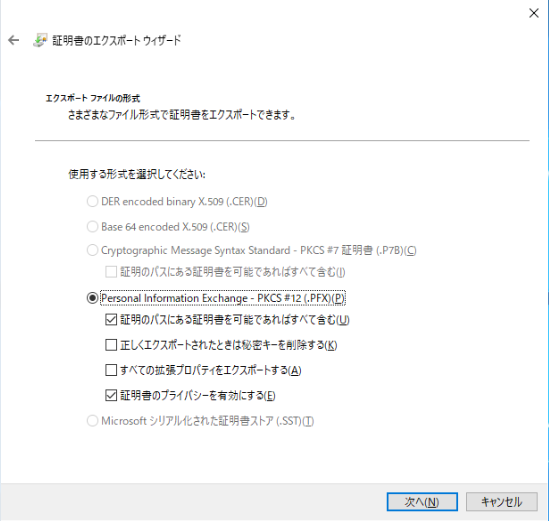

エクスポートの形式を聞かれます。
選択の余地はありませんが「.PFX」で出力されるようにして「次へ(N)」をクリックします。

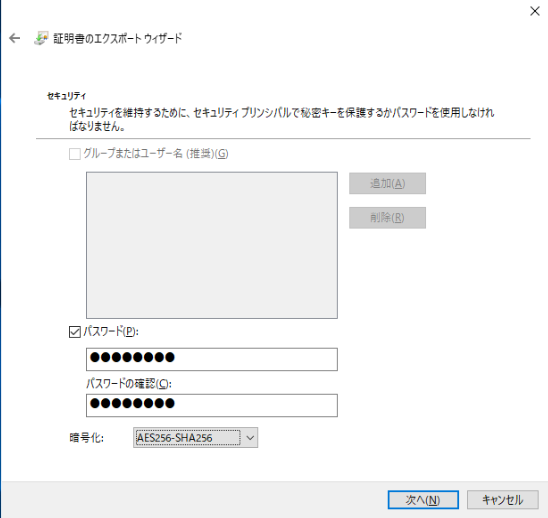

秘密キーを保護するためにセキュリティを選択します。
無難にパスワード入れていきます。また、暗号化方式で「TripleDES-SHA1」が選択されていますが、「AES256-SHA256」に変更して「次へ(N)」をクリックします。
一応、Wikiも調べたらTripleDESは推奨されないみたいですね。

TripleDES wiki

エクスポートする場所とファイル名が聞かれますので、適当な場所に設定します。
今回はデスクトップに「example」という名前で保存します。
設定が出来たら「次へ(N)」をクリックします。

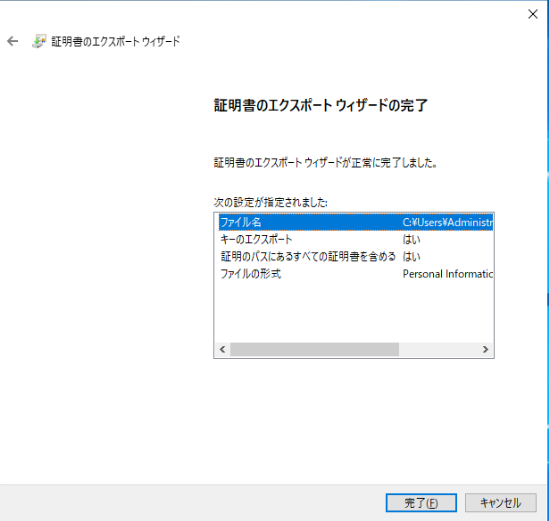

ウィザードが完了したという画面が出たら「完了(E)」をクリックします。
「正しくエクスポートされました。」と表示されるので「OK」をクリックします。

保存された場所（今回はデスクトップ）を見るとちゃんとエクスポートされているのが確認できます。

サービス停止

注意
この操作を行うとUniFiNetworkApplicationのサービスが停止し、 Webブラウザからアクセスが出来なくなります。
無線通信には影響出ませんが留意しておいてください。

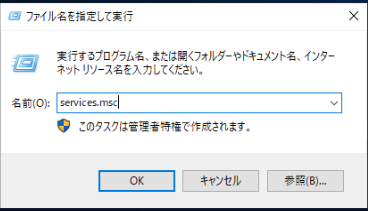

「ファイル名を指定して実行」で「services.msc」と検索してください。

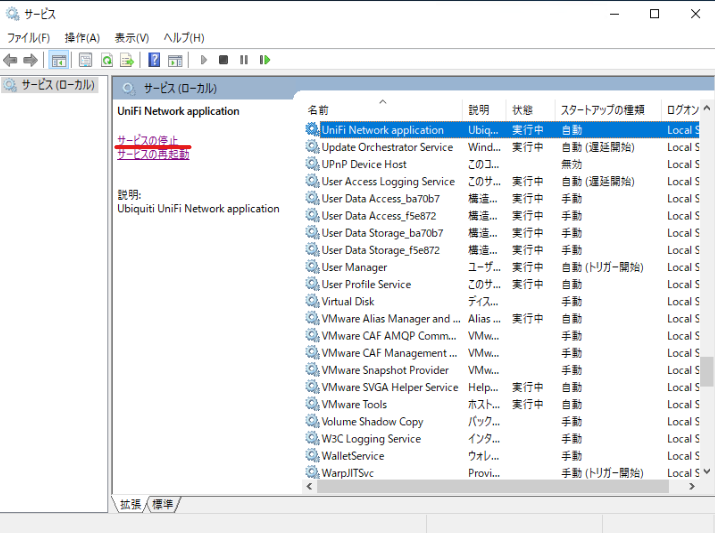

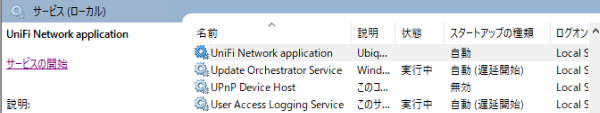

サービス管理コンソールが出てくるので、UniFiNetworkApplicationを探します。

見つけたら「サービスの停止」をクリックします。

keystoreのバックアップ

KeyStore Explorerで操作をする前にバックアップを取得します。
keystoreの保存されているディレクトリに移動します。

keystoreの保存場所
keystoreは通常インストールしたUserディレクトリ内に「Ubiquiti UniFi」というディレクトリが作成され、その中に存在するため、「C:\User$user\Ubiquiti UniFi\data」 に保存されます。

私の環境では\Program Filesにサービスとしてインストールしているため、下記のディレクトリパスになります。
「C:\Program Files\Ubiquiti UniFi\data」

\Program Filesにサービスをインストールする方法は下記の記事を参照してください。

keystoreをコピーして名前を変更します。
keystore.bakでもkeystore.originでも何でもいいです。
これでバックアップも完了です。

証明書をkeystoreにインポートする

keystoreをKeyStore Explorerで開く

まずKeyStore Explorerを起動します。

「Open an exsting KeyStore」をクリックします。

ダイアログボックスが出てくるので、先ほど確認した場所のkeystoreファイルを選択して「開く」をクリックします。
※デフォルトのファイルタイプは「KeyStore File」になっているので「すべてのファイル」に変更します。

keystoreを開く際にパスワードを求められます。
UniFiNetworkApplicationのkeystoreのデフォルトパスワードは下記になります。

aircontrolenterprise


無事開けると既存のunifi証明書が保存されているのが確認できます。

既存の証明書を削除する

Entry Name「unifi」を選択し、右クリックをするとメニューが表示されます。
その中の「Delete」を選択します。

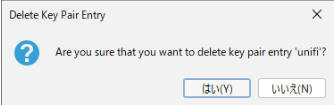

確認をされるので「はい(Y)」をクリックします。

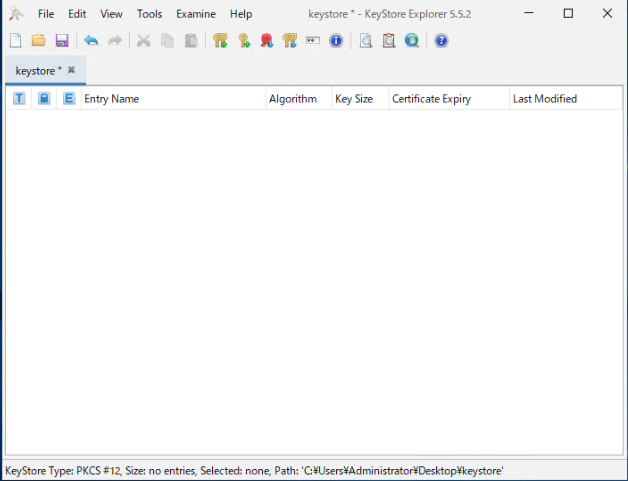

一覧から削除されます。

keystoreに証明書をインポートする

ツールバーの「Import Key Pair」をクリックします。

Key Pair Typeを聞かれるので「PKCS #12」を選択し、「OK」をクリックします。

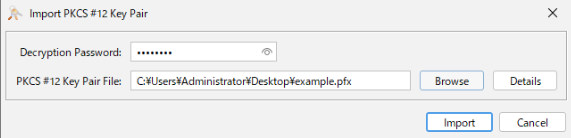

ファイルの場所と開封するためのパスワードを聞かれるので、作成した証明書ファイル（この記事ではexample.pfx）を選択し、パスワードを入力します。
パスワードは.PFXファイルをエクスポートするときに設定したパスワードを入力します。
入力が完了したら「Import」をクリックします。

Entry Aliasを聞かれるので、デフォルトのunifiを設定します。

新しくKey Pairのパスワードを設定することになりますが、ここはUniFiNetworkApplicationのデフォルトパスワードを設定します。

aircontrolenterprise


「OK」をクリックするとKey Pairのインポートが成功した表示が出て、一覧に証明書がインポートされます。

設定の保存

これを実施しないと設定が反映されないので注意してください。

最後に設定を保存します。
ツールバーのSaveアイコンをクリックして保存します。

サービス開始

サービスを開始します。
サービス停止と同じく「services.msc」を開いて、UniFiNetworkApplicationのサービスを開始します。

確認

最後にWebブラウザからページにアクセスして確認をします。
下記のURLをブラウザに入力してみます。

https://<任意のFQDN or IPアドレス>:8443/manage/

注意 404エラーについて
サービスを開始してすぐにアクセスすると404エラーを返されるので１分ほど待ってからアクセスしましょう。

下記の様にログイン画面が出てくればサービスの開始は正常に行われています。

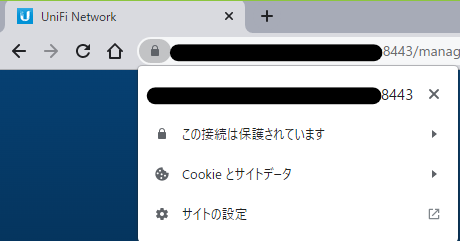

下記の様に表示されていれば正常にSSL通信が実装できています。

おわりに

今回は（あまり意味はないですが）SSL通信をUniFiNetworkApplicationのサービスを例に実装してみました。

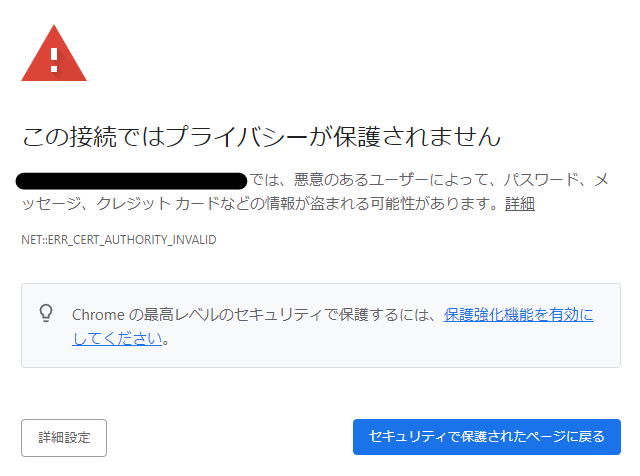

毎回Googleから


と言われるのも面倒ですからね。
もし興味がある方は実装してみてください。
