DockerからChromeをホストPCにWaylandで表示する方法

Last updated at Posted at 2024-08-18

はじめに

この記事ではDockerコンテナで起動するChromeブラウザをホストPC側のWaylandを使って表示する方法について確認する。

Ubuntu 24.04をはじめとする最近のLinuxディストリビューションでは、X11の代わりにWaylandがディスプレイサーバーとしてデフォルトに設定されています。また、組み込み機器においても、Waylandはその軽量性と効率性から広く利用されている。

DockerコンテナからWaylandアプリケーションをホストPCに直接表示するためには、ホストPCのWaylandディスプレイサーバにコンテナ内のアプリケーションがアクセスできるように設定する必要があります。まずは、シンプルなテスト環境を構築し、WaylandアプリをホストPCで表示させることを確認します。最後に、ChromeブラウザをホストPCで表示させる。

動作環境

項目 ホストPC Dockerコンテナ
OS Ubuntu 24.04 Ubuntu 24.04
ディスプレイサーバー Wayland n/a

Waylandをディスプレイサーバーとして選択し、Ubuntuにログインする方法は、下記が詳しい。

WaylandアプリをホストPCで表示する

Waylandがディスプレイサーバーとして動作するUbuntu24.04などの環境をホスト側に用意しているものとして進める。

ホストPCの準備

XDG_RUNTIME_DIRの確認

ホストPCでXDG_RUNTIME_DIRが正しく設定されているか確認する。

echo $XDG_RUNTIME_DIR

通常、Ubuntuではこのディレクトリは /run/user/$(id -u) だ。

Wayland環境の確認

ホストPCがWaylandセッションで動作していることを確認します。Ubuntu24.04であれば、Gnomeを使っている場合、デフォルトでWaylandが使われている。
ホストPCでXDG_SESSION_TYPEwaylandであることを確認する

echo $XDG_SESSION_TYPE

wayland と出力されるか確認する。x11と表示された場合にはログイン時にX11が利用されている。

GPUの確認

ホストPCのGPUを確認する

lspci -v | grep -i --color 'vga\|3d\|2d'

GPUとしてIntel Chipが認識されている

IntelのGPUが確認される
00:02.0 VGA compatible controller: Intel Corporation Raptor Lake-S GT1 [UHD Graphics 770] (rev 04) (prog-if 00 [VGA controller])

Dockerの用意

ホストPCにDockerがインストールされていることを確認する。インストールされていない場合は下記のコマンドでインストールする。

sudo apt-get update
sudo apt-get install docker.io

Waylandソケットの確認

Waylandは/run/user/$(id -u)/wayland-0にソケットを作成する。このソケットにコンテナからアクセスできるようにする。

file /run/user/$(id -u)/wayland-0

/run/user/1000/wayland-0: socketのようにWaylandソケットの存在が確認できる

Dockerコンテナの設定

Waylandソケットのマウント

コンテナ内からホストのWaylandソケットにアクセスできるように、ソケットをボリュームとしてマウントする。また、Dockerコンテナで XDG_RUNTIME_DIR をホストPCと同じ値に設定する。

例えば、docker runコマンドに以下のオプションを追加する。

-v /run/user/$(id -u)/wayland-0:/run/user/$(id -u)/wayland-0:rw \
-e WAYLAND_DISPLAY=wayland-0 \
-e XDG_RUNTIME_DIR=$XDG_RUNTIME_DIR \

WaylandのソケットをマウントしてDocker側からも利用するためにコンテナ内ユーザーのUID/GIDをホストPC側のUID/GIDと揃える必要がある

Wayland対応アプリケーションのインストール

テスト用のWayland対応アプリケーションをコンテナ内にインストールする。weston-terminalをここではインストールする。

下記のようなDockerfileを適当なディレクトリに作成する。

FROM ubuntu:latest
RUN apt-get update && apt-get install -y \
    weston \
    && rm -rf /var/lib/apt/lists/*

Dockerイメージのビルド

wayland-testと名前をつけてDockerイメージを作成する

docker build -t wayland-test .

テスト環境の構築と実行

Dockerコンテナの起動

コンテナ内ユーザーのUID/GIDをホストPC側と揃えて、ホストのWaylandソケットをマウントしコンテナを起動する。

docker run -it \
--user $(id -u):$(id -g) \
-v /run/user/$(id -u)/wayland-0:/run/user/$(id -u)/wayland-0:rw \
-e WAYLAND_DISPLAY=wayland-0 \
-e XDG_RUNTIME_DIR=$XDG_RUNTIME_DIR \
--name wayland-test-container \
wayland-test /bin/bash

アプリケーションの実行

コンテナ内でweston-terminalを実行する。

Dockerコンテナで実行する
weston-terminal

表示確認

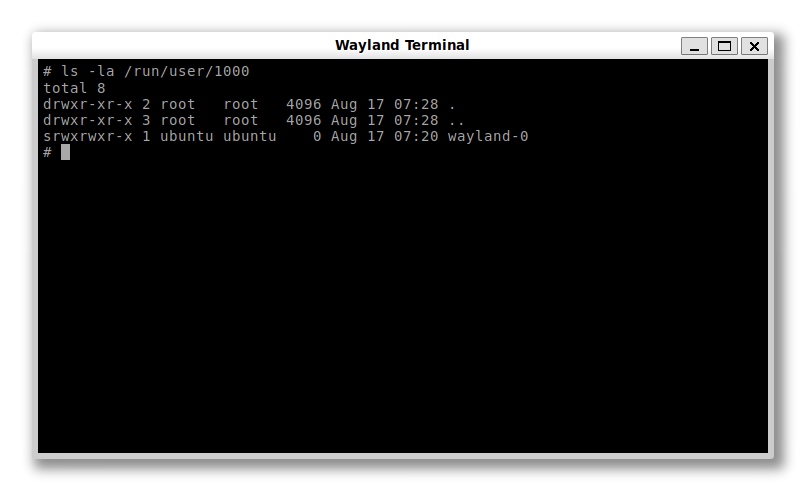

成功の場合にはweston-terminalがホストPCのWaylandセッションに表示される。

Screenshot from 2024-08-17 16-34-50.png

ホストPCがX11セッションだった場合などはエラーとなる
failed to connect to Wayland display: Connection refused
failed to create display: Connection refused

トラブルシューティング

表示されない場合

コンテナがホストPCのWaylandソケットに正しくアクセスできているか、ソケットのパスとWAYLAND_DISPLAY変数が正しいかを再確認する。

権限の問題

Waylandソケットにアクセスするため、ホストPCのユーザーIDと同じUIDをDockerコンテナに設定する必要がある。これは、--user $(id -u):$(id -g)オプションで設定する。

ChromeブラウザをホストPCに表示する

ホストPCがX11の場合との違い

dbus

X11を使用する場合、dbus-x11パッケージをインストールする必要がある。X11環境で動作するDBusセッションバスを提供するためだったが、Waylandでは通常のdbusパッケージで良い。

Chromeの起動方法

Waylandでは--ozone-platform-hint=waylandオプションを使ってChromeにWaylandを使用するよう指示する。また--enable-wayland-imeを追加することでWayland上で日本語入力メソッド(IME)のサポートを有効にする。

Dockerfile

Dockerfile
FROM ubuntu:24.04

ENV DEBIAN_FRONTEND=noninteractive

# 必要なパッケージをインストール
RUN apt-get update && \
    apt-get install -y wget pulseaudio socat alsa-base \
    libcanberra-gtk-module libcanberra-gtk3-module \
    fonts-ipafont-gothic fonts-ipafont-mincho fonts-noto-cjk \
    language-pack-ja dbus && \
    wget -q https://dl.google.com/linux/direct/google-chrome-stable_current_amd64.deb && \
    apt-get install -y ./google-chrome-stable_current_amd64.deb --no-install-recommends && \
    apt-get install -y weston mesa-utils sudo &&\
    apt-get clean && rm -rf /var/lib/apt/lists/*

RUN echo "#!/bin/bash\n\
set -e\n\
sudo /etc/init.d/dbus start || { echo 'Failed to start dbus'; exit 1; }\n\
export XDG_RUNTIME_DIR=/run/user/\$(id -u)\n\
sudo mkdir -p \$XDG_RUNTIME_DIR || { echo 'Failed to create XDG_RUNTIME_DIR'; exit 1; }\n\
sudo chmod 700 \$XDG_RUNTIME_DIR || { echo 'Failed to chmod XDG_RUNTIME_DIR'; exit 1; }\n\
sudo chown \$(id -un):\$(id -gn) \$XDG_RUNTIME_DIR || { echo 'Failed to chown XDG_RUNTIME_DIR'; exit 1; }\n\
export DBUS_SESSION_BUS_ADDRESS=unix:path=\$XDG_RUNTIME_DIR/bus\n\
dbus-daemon --session --address=\$DBUS_SESSION_BUS_ADDRESS --nofork --nopidfile --syslog-only &\n\
exec \"\$@\"" > /start.sh && chmod +x /start.sh

# ホストのUIDとGIDを利用してユーザーを作成する
ARG USER_ID
ARG GROUP_ID

# 既存のグループを確認して、なければ作成
RUN if ! getent group $GROUP_ID >/dev/null; then \
        groupadd -g $GROUP_ID hostgroup; \
    fi

# 既存のUIDに対応するユーザーがいない場合、新規ユーザーを作成して、PWなしでsudoを許可
RUN USER_NAME=$(getent passwd $USER_ID | cut -d: -f1) && \
    if [ -z "$USER_NAME" ]; then \
        USER_NAME="hostuser"; \
        useradd -u $USER_ID -g $GROUP_ID -m $USER_NAME; \
    fi && \
    echo "$USER_NAME ALL=(ALL) NOPASSWD:ALL" >> /etc/sudoers

# google-chrome を $USER_ID で実行
USER $USER_ID
CMD ["/start.sh", "google-chrome", "--disable-dev-shm-usage", " --ozone-platform-hint=wayland", "--enable-wayland-ime"]

Dockerイメージを作成

ホストPCで利用しているUIDとGIDを指定してubuntu24_waychromeという名前をつけてDockerイメージを作成する。

docker build --build-arg USER_ID=$(id -u) --build-arg GROUP_ID=$(id -g) -t ubuntu24_waychrome .

Dockerコンテナを起動

docker run -it --rm \
  --name ubuntu24_waychrome \
  -v /run/user/$(id -u)/wayland-0:/run/user/$(id -u)/wayland-0:rw \
  -e WAYLAND_DISPLAY=wayland-0 \
  -e XDG_RUNTIME_DIR=$XDG_RUNTIME_DIR \
  --env="PULSE_SERVER=unix:${XDG_RUNTIME_DIR}/pulse/native" \
  --volume="${XDG_RUNTIME_DIR}/pulse/native:${XDG_RUNTIME_DIR}/pulse/native" \
  --volume="/etc/machine-id:/etc/machine-id:ro" \
  --volume="/run/user/$(id -u)/pulse:/run/user/$(id -u)/pulse" \
  --network=host \
  --device /dev/dri \
  --cap-add=SYS_ADMIN --security-opt seccomp=unconfined \
  ubuntu24_waychrome

Chromeの表示確認

YoutubeでBig Buck Bunnyが音声つきで再生できた。

Screenshot from 2024-08-18 15-31-29.png

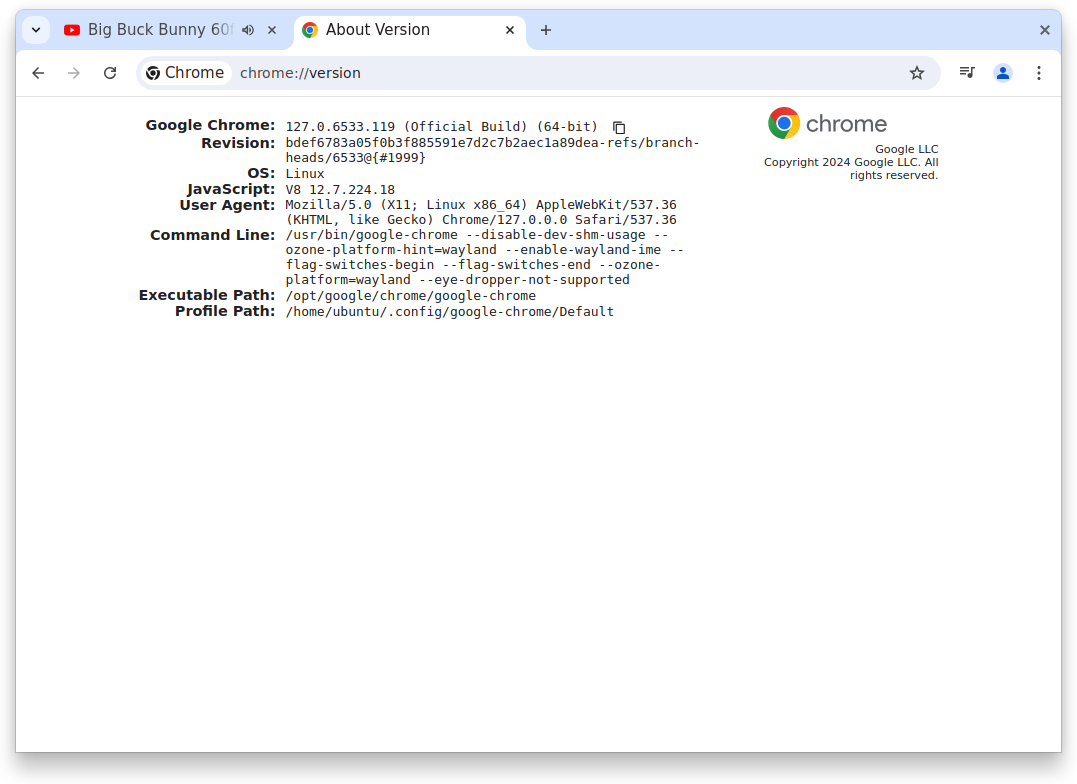

chrome://versionでChromeのバージョンと起動オプションを確認する

Screenshot from 2024-08-18 15-32-31.png

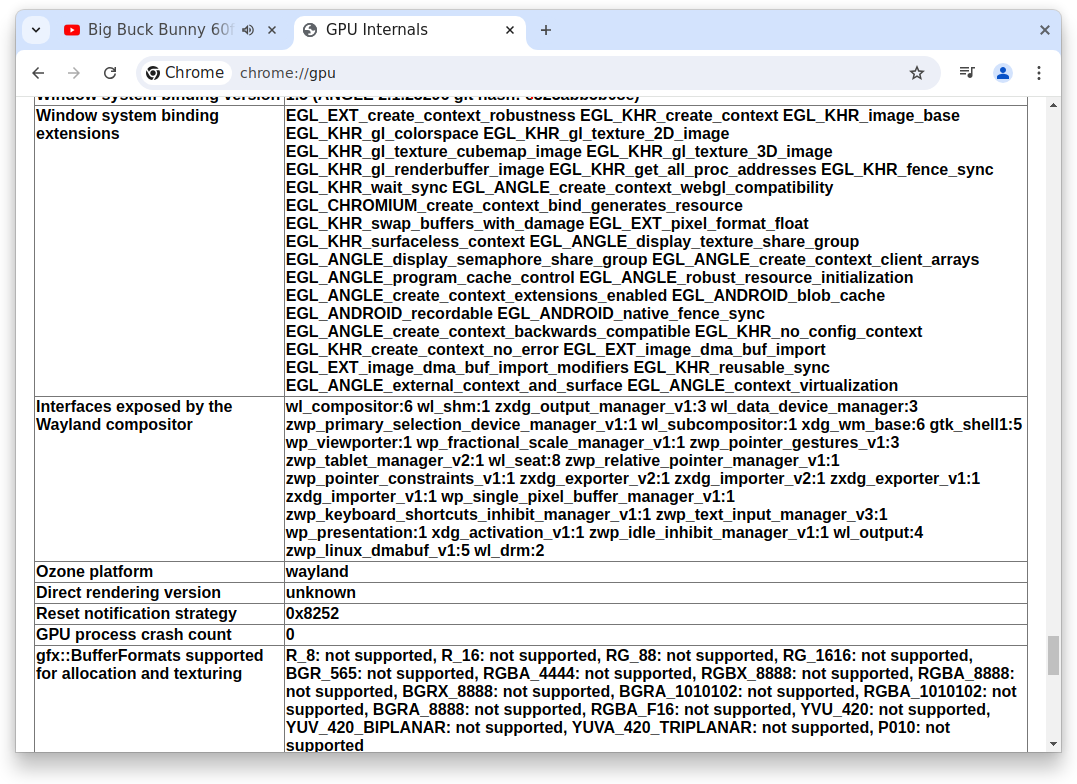

chrome://gpuでWaylandを利用が確認できる

Screenshot from 2024-08-18 15-34-36.png

chrome://gpuでハードウェアアクセラレーションがEnable有効であることが(but at reduced performance:しかしパフォーマンスは落ちている)確認できる

Screenshot from 2024-08-18 15-28-01.png

ハードウェアアクセラーションの問題

DockerコンテナからChromeブラウザを起動すると下記のようにlibEGLwarningが表示されている。/dev/dri/renderD128へのアクセス権限がない問題の解決が必要そうだ。

 * Starting system message bus dbus                                      [ OK ]
libEGL warning: failed to open /dev/dri/renderD128: Permission denied

libEGL warning: failed to open /dev/dri/renderD128: Permission denied

ハードウェアアクセラレーションの解決

Dockerイメージを/bin/bash付きで起動して/dev/dri/renderD128を確認する。

ホストPCから/bin/bash付きでコンテナを起動する
docker run -it --rm \
  --name ubuntu24_waychrome \
  -v /run/user/$(id -u)/wayland-0:/run/user/$(id -u)/wayland-0:rw \
  -e WAYLAND_DISPLAY=wayland-0 \
  -e XDG_RUNTIME_DIR=$XDG_RUNTIME_DIR \
  --env="PULSE_SERVER=unix:${XDG_RUNTIME_DIR}/pulse/native" \
  --volume="${XDG_RUNTIME_DIR}/pulse/native:${XDG_RUNTIME_DIR}/pulse/native" \
  --volume="/etc/machine-id:/etc/machine-id:ro" \
  --volume="/run/user/$(id -u)/pulse:/run/user/$(id -u)/pulse" \
  --network=host \
  --device /dev/dri \
  --cap-add=SYS_ADMIN --security-opt seccomp=unconfined \
  ubuntu24_waychrome /bin/bash
Dockerコンテナで確認
ls -la /dev/dri/renderD128
crw-rw---- 1 root systemd-resolve 226, 128 Aug 18 06:49 /dev/dri/renderD128

エラーはコンテナ内のChromeがWaylandディスプレイサーバーに接続しようとしたときに、/dev/dri/renderD128デバイスファイルにアクセスする権限が不足している。Chromeを起動するユーザーがsystemd-resolveに所属している必要がある。

Dockerfileの修正

usermod -aG systemd-resolve $USER_NAMEsystemd-resolveのグループにユーザを追加することで/dev/dri/renderD128へのアクセス権を追加する

修正したDockerfile
FROM ubuntu:24.04

ENV DEBIAN_FRONTEND=noninteractive

# 必要なパッケージをインストール
RUN apt-get update && \
    apt-get install -y wget pulseaudio socat alsa-base \
    libcanberra-gtk-module libcanberra-gtk3-module \
    fonts-ipafont-gothic fonts-ipafont-mincho fonts-noto-cjk \
    language-pack-ja dbus && \
    wget -q https://dl.google.com/linux/direct/google-chrome-stable_current_amd64.deb && \
    apt-get install -y ./google-chrome-stable_current_amd64.deb --no-install-recommends && \
    apt-get install -y weston mesa-utils sudo &&\
    apt-get clean && rm -rf /var/lib/apt/lists/*

RUN echo "#!/bin/bash\n\
set -e\n\
sudo /etc/init.d/dbus start || { echo 'Failed to start dbus'; exit 1; }\n\
export XDG_RUNTIME_DIR=/run/user/\$(id -u)\n\
sudo mkdir -p \$XDG_RUNTIME_DIR || { echo 'Failed to create XDG_RUNTIME_DIR'; exit 1; }\n\
sudo chmod 700 \$XDG_RUNTIME_DIR || { echo 'Failed to chmod XDG_RUNTIME_DIR'; exit 1; }\n\
sudo chown \$(id -un):\$(id -gn) \$XDG_RUNTIME_DIR || { echo 'Failed to chown XDG_RUNTIME_DIR'; exit 1; }\n\
export DBUS_SESSION_BUS_ADDRESS=unix:path=\$XDG_RUNTIME_DIR/bus\n\
dbus-daemon --session --address=\$DBUS_SESSION_BUS_ADDRESS --nofork --nopidfile --syslog-only &\n\
exec \"\$@\"" > /start.sh && chmod +x /start.sh

# ホストのUIDとGIDを利用してユーザーを作成する
ARG USER_ID
ARG GROUP_ID

# 既存のグループを確認して、なければ作成
RUN if ! getent group $GROUP_ID >/dev/null; then \
        groupadd -g $GROUP_ID hostgroup; \
    fi

# 既存のUIDに対応するユーザーがいない場合、新規ユーザーを作成して、PWなしでsudoを許可
RUN USER_NAME=$(getent passwd $USER_ID | cut -d: -f1) && \
    if [ -z "$USER_NAME" ]; then \
        USER_NAME="hostuser"; \
        useradd -u $USER_ID -g $GROUP_ID -m $USER_NAME; \
    fi && \
    echo "$USER_NAME ALL=(ALL) NOPASSWD:ALL" >> /etc/sudoers && \
    # /dev/dri/renderD128にアクセス権を追加
    usermod -aG systemd-resolve $USER_NAME

# google-chrome を $USER_ID で実行
USER $USER_ID

CMD ["/start.sh", "google-chrome", "--disable-dev-shm-usage", " --ozone-platform-hint=wayland", "--enable-wayland-ime"]

Chromeの表示確認

修正したDockerファイルで作成したDockerイメージからコンテナを起動する。chrome://gpuの出力はGPUのハードウェアアクセラレーションに制限がないことを示している。

Screenshot from 2024-08-18 16-31-38.png

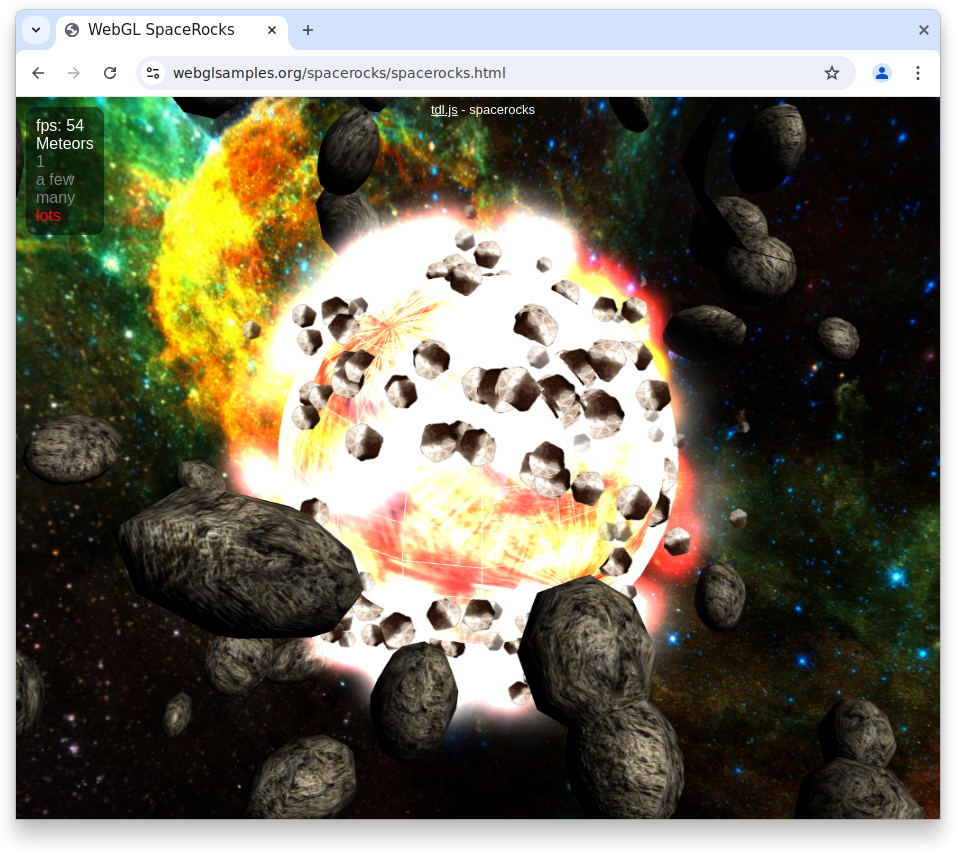

WebGLのベンチマークのSpace Rocksでテストすると、たまに60fpsを切る場合もあるが、ほぼ60fpsをキープして表示される

Screenshot from 2024-08-18 16-48-00.png

蛇足

Wayland環境でスクリーンショットを撮りたい場合

gnome-screenshotをインストール
sudo apt-get install gnome-screenshot

メニューからGUIアプリを起動可能
