【Unity シェーダー】グラデーションに巨大な値を足すと諧調が落ちる話

Unity

Posted at 2021-01-12

はじめに

巨大な値を使った際にグラデーションの諧調が落ちるという現象に遭遇したので、まとめたいと思います。

本記事は、簡潔さを重視した内容となっているため、情報の正確さに欠ける面があるかもしれません。

環境

Unity 2020.2.0f1
Universal RP 10.2.2

事の発端

シェーダーグラフにて、巨大な数を使うとグラデーションの諧調が減るという不可解な現象に遭遇しました。

今回はfloat(浮動小数点数)の視点から、階調が減る現象について検証していきたいと思います。
検証ではShaderLabを使用します。

検証その1 : UV.xを画面に出す

ShaderLabでUVのxだけを返すようなフラグメントシェーダーを書いてみます。

fixed4 frag (v2f i) : SV_Target
{
    return i.uv.x;
}

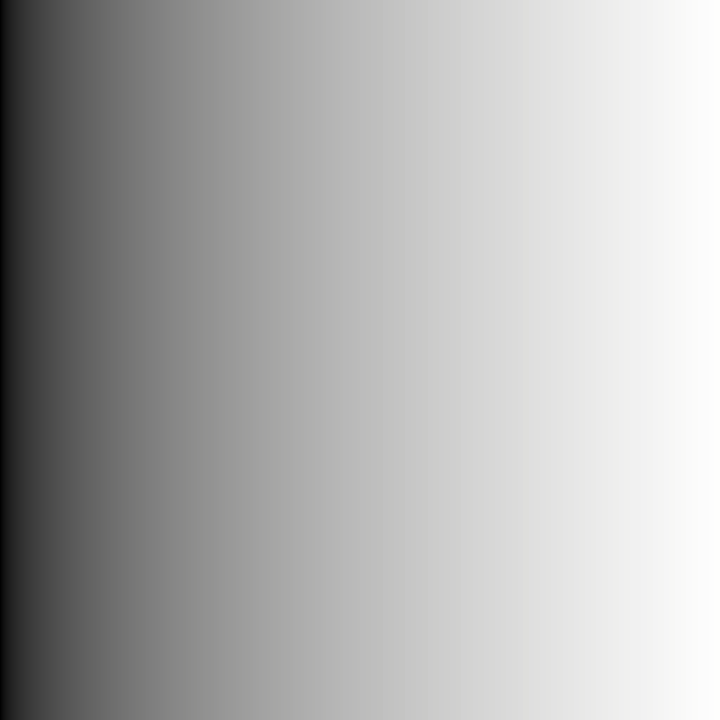

結果

滑らかな0 ~ 1 のグラデーションが画面に表示されます。

検証その2 : UV.xに巨大な整数を足す

次に、0.001 という小数を足して、frac で小数部分だけを返すようにしてみます。

fixed4 frag (v2f i) : SV_Target
{
    return frac(i.uv.x + 0.001);
}

結果

同じく滑らかなグラデーションが表示されます。
ここまでは、問題ないかと思います。

検証その3 : 10^6を足してみる

10^6 という巨大な数を足してから、frac で小数部分だけを返すようにしてみます。

fixed4 frag (v2f i) : SV_Target
{
    return frac(i.uv.x + 1e6 + 0.001);
}

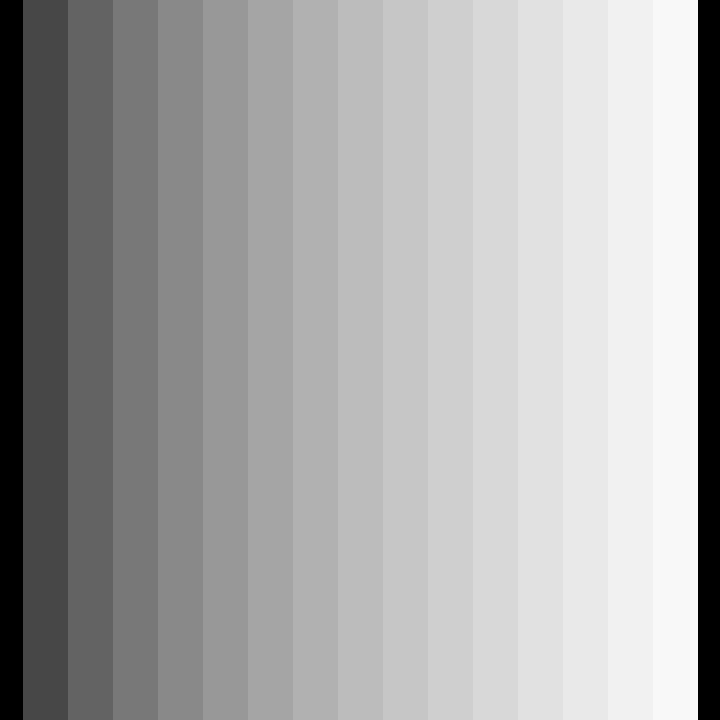

結果

整数を足しているだけだから、滑らかなグラデーションが表示されるのでは？と思ってしまいそうですが、
結果は以下のようなカクカクしたグラデーションになります。

この現象は、float(浮動小数点数) が関係していると考えられます。

floatの内部表現

シェーダーのfloat は 32bit float(単精度浮動小数点数) というもので、
0.3や0.7といった実数を32ケタの2進数で表現します。

ビット列から実数を計算する

符号部を $sign$ (0か1) 、指数部を $e$ (0 ~ 255の整数)、仮数部のビット列を $b_1, b_2, b_3, ... , b_{23} $ と置きます。
この時、floatが表現する実数 $value$ は以下の計算式で求めることができます。(IEEE754規格)

value = (-1)^{sign} \cdot (1 + \sum_{i=1}^{23}b_{i}2^{-i} ) \cdot 2^{e - 127}

クイズ

以下のようなビット列が表す実数 $value$ はどんな値になるでしょうか？

答え

符号部 : $sign = 0$
指数部 : 8桁目のビット列が1になっているので、$e = 2^7 = 128$
仮数部のビット列 : $b_1 = 1, b_4 = 1, b_5 = 1$

ビット列が表す値$value$は以下のようになります。

\begin{align}
value &= (-1)^0 \cdot (1 + 2^{-1} + 2^{-4} + 2^{-5}) \cdot 2^{128- 127} \\
\\
&=
(1 + 0.5 + 0.0625 + 0.03125) \cdot 2
\\
\\
&= 3.1875
\end{align}

本題

さて、ここからが本題です。
以下のようなフラグメントシェーダーを書いた場合、グラデーションがカクカクしてしまいます。

float4 frag (v2f i) : SV_Target
{
    return frac(i.uv.x + 1e6 + 0.001);
}

カクカクしてしまうのは、i.uv.x + 1e6 + 0.001 という計算に原因があります。
桁数が大きく異なる数を足し合わせると、小さい方の数の情報が落ちてしまうためです。

1e6のビット列

10^6 のビット列は以下のようになります。

i.uv.x + 1e6 の計算

次に、i.uv.x + 1e6を計算します。

uv.x = 0.3の場合

i.uv.x = 0.3 の時、ビット列は以下のようになります。

そして、0.3 + 10^6 のビット列は以下のようになります。

10^6 の仮数はそのままですが、0.3 の仮数はだいぶ下の方にズレてしまいました。
0.3 のビット列の大部分が欠損しています。

このような現象は情報落ちと呼ばれます。

uv.x = 0.9の場合

i.uv.x = 0.9 の場合を考えてみます。
0.9 + 10^6 のビット列は以下のようになります。

仮数の下4ケタを0.9の仮数(だったもの)が埋めています。

uv.x = 1.0 の場合

i.uv.x = 1.0の場合を考えてみます。
1.0 + 10^6 のビット列は以下のようになります。

仮数の下5ケタを1.0 の仮数(だったもの)が埋めています。

i.uv.x + 1e6 のUVデータ制度

i.uv.x + 1e6 を計算した場合、グラデーションの表現に使える領域は 4 ~ 5ビット程度になりそうです。

カクカクしたグラデーションを見てみると、グラデーションの諧調は16段階になっていますね

おまけ : さらに大きい数を足してみる

これまでは1e6を足していましたが、2倍の2e6を足してみます。

float4 frag (v2f i) : SV_Target
{
    return frac(i.uv.x + 2e6 + 0.001);
}

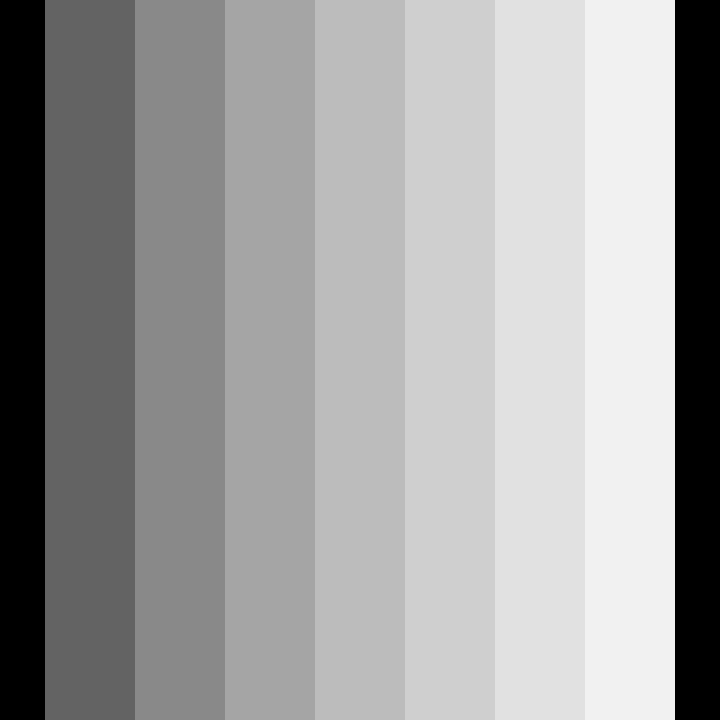

結果

諧調数が半分の8になります。

おまけ2 : 0.001を外す

0.001を外して以下のようなフラグメントシェーダーを書くと、グラデーションがなめらかになります。

float4 frag (v2f i) : SV_Target
{
    return frac(i.uv.x + 2e6);
}

知識不足で理由がよくわからないのですが、シェーダーコンパイラが良い感じに最適化してくれているのかもしれません。
