【VFXGraph】冷気っぽいエフェクトを作ってみた

Posted at

はじめに

冷気のようなエフェクトをUnity2019のVFXGraph(Visual Effect Graph)で作成してみました。

今回はこのエフェクトを紹介したいと思います。

環境

Unity2019.2.0a9
Windows 10

High Definition Render Pipeline - Version 6.7.1 (Preview)
Visual Effect Graph - Version 6.7.1 (preview)

VFXGraph全体


VFXGraphの解説

VFXGraphは以下のような構成になっています。

Spawn(パーティクル生成部分)

Spawnノードには24を指定して、毎秒24個のパーティクルが生成されるようにしています。

Initialize(パーティクル初期化)部分

パーティクルの初期化部分では、パーティクルの初期位置・速度・回転速度・寿命の設定を行っています。

Update(毎フレーム更新)部分

毎フレーム更新部分には、経過時間(Life)に応じたサイズ変化を設定しました。
Set Scale over Lifeには0~1のサイズ変化を定義し、下流のMultiply Scaleで全体的な大きさをコントロールしています。

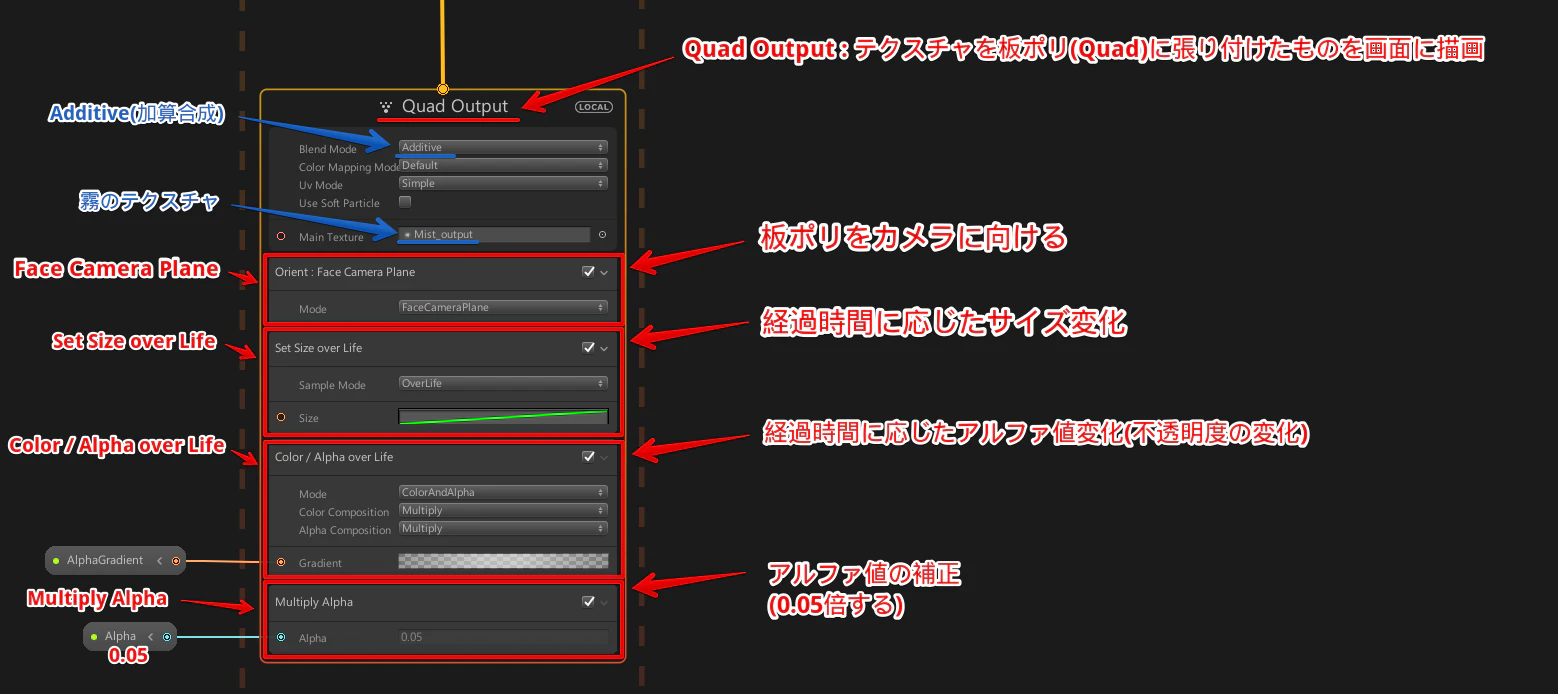

Output(描画)部分

Quad Outputノードでパーティクルの描画を行っています。、
Main Textureの部分には霧テクスチャを設定しています。


補足 : 霧テクスチャの作り方

今回の霧テクスチャはSubstance Designerで作成しました。
Clouds2ノイズとGaussianパターンをBlend(Multiply)で合成して作っています。
