AWS Step Functions 入門してみた

初めに

Step Functions に入門してみました。操作方法などを簡単に書いておきます。

ステートマシンの作成・実行

ステートマシンのコードには ASL（Amazon States Laguage）という独自の言語が使われます。

簡単に作成してみます。以下のステートマシンは、一つのステートを実行するステートマシンです。

{
  "StartAt": "State",
  "States": {
    "State": {
      "Type": "Pass",
      "Result": "State Result",
      "End": true
    }
  }
}

これを実行してみます。実行前に以下の画面が表示されます。

「実行の開始」を押すと以下の画面が表示されます。

これでこのステートマシンの実行が完了しました。上図の左側の「State」をクリックした後、右側の「ステップ入力」をクリックすると、この「State」が入力に何を受け取ったかが表示されます。

続けて出力も見てみます。

このステートマシンは、実行が開始されると、

{
  "Comment": "Insert your JSON here"
}

を受け取り、

"State Result"

を返すことがわかりました。

入力・出力の変更

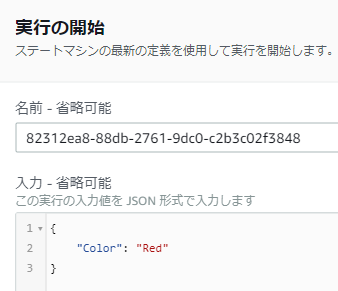

入力の値を変更するには、ステートマシンを実行する前の画面において編集します。

こちらを以下のように編集します。

次に出力の値を変更します。出力の値を変更するには、以下のようにステートマシンの Result フィールドを変更します。

{
  "StartAt": "State",
  "States": {
    "State": {
      "Type": "Pass",
      "Result": "Blue",
      "End": true
    }
  }
}

これでこのステートマシンは、

{
  "Color": "Red"
}

を受け取り、

"Blue"

を返すステートマシンになりました。

入力に受け取った値を出力する

受け取った値を出力に反映させるには、InputPath フィールドを追加し、そこに入力のキーを指定します。

{
  "StartAt": "State",
  "States": {
    "State": {
      "Type": "Pass",
      "InputPath": "$.Color",
      "End": true
    }
  }
}

入力は前回と同じですが、出力が入力の値を反映したものになりました。

次に JSON 形式で受け取った値を返す方法ですが、これには ResultPath フィールドを追加します。

{
  "StartAt": "State",
  "States": {
    "State": {
      "Type": "Pass",
      "InputPath": "$.Color",
      "ResultPath": "$.Color",
      "End": true
    }
  }
}

この出力結果は以下のようになります。

入力と出力が一致しています。実はこのように入力をそのまま出力に渡すようにするには、InputPath と ResultPath は必要ありません。つまり以下のコードで十分です。

{
  "StartAt": "State",
  "States": {
    "State": {
      "Type": "Pass",
      "End": true
    }
  }
}

出力を制限する

以下のような入力を考えます。

{
  "ID": "A10",
  "ProductName": "Jacket",
  "Color": "Red"
}

これを受けて、ID と赤色のジャケットの在庫の個数を返すステートを作成します。そのためには以下のように、OutputPath で出力するキーを指定します。

{
  "StartAt": "State",
  "States": {
    "State": {
      "Type": "Pass",
      "Result": 3,
      "ResultPath": "$.Stock",
      "OutputPath": "$['ID', 'Stock']",
      "End": true
    }
  }
}

実行結果は以下のようになります。

"ResultPath": "$.Stock" により、出力に Stock というキーを追加しています。OutputPath フィールドで、出力するキーを制御できます。ここでは、入力の ID キー と、追加した Stock キーを出力し、それ以外のキーは出力しないように制御しています。

Task ステート

ステートマシンから他の AWS リソースを実行するには、タスクステートを使用します。ステートにはいくつか種類があり、ステートの Type フィールドで指定します。例えば、

• "Type": "Pass"：パスステート
• "Type": "Task"：タスクステート

があります。

詳細はこちらです。

まずは 注文を受けて、在庫数を返す Lambda 関数を作成します。

lambda_function.py

import json

def lambda_handler(event, context):
    product_name = event['ProductName']
    color = event['Color']
    product_table = {
        'Jacket': {
            'Red': 3,
            'Blue': 5
        }
    }
    return product_table[product_name][color]

その後 Lambda 関数のリソースベースのポリシーに、ステートマシンのロールの ARN を指定し、lambda:InvokeFunction を許可します。

これで呼び出す Lambda 関数の作成は完了です。

続いて、ステートマシンを作成します。パスステートと違う点は、以下の 4 点です。

• Type フィールドを Task に変更
• Resource フィールドで呼び出す Lambda 関数の ARN を指定
• Parameters フィールドで Lambda 関数に渡すパラメータを追加
• Result フィールドを削除

{
  "StartAt": "State",
  "States": {
    "State": {
      "Type": "Task",
      "Resource": "arn:aws:lambda:ap-northeast-1:123456789012:function:GetStoreFunction",
      "Parameters": {
        "ProductName.$": "$.ProductName",
        "Color.$": "$.Color"
      },
      "ResultPath": "$.Stock",
      "OutputPath": "$['ID', 'Stock']",
      "End": true
    }
  }
}

この実行結果は以下のようになります。

Choice ステート

最後にステートの出力結果によって次の処理を分岐させる Choice ステートについて書きます。前回の Lambda 関数は、商品の在庫数を返します。その在庫数によって出力にコメントを含めるように新しいステートを作成してみます。

まずは在庫数が 5 以上であるかどうかを判定する Choice ステートを新たに追加します。

    "State2": {
      "Type": "Choice",
      "Choices": [
        {
          "Variable": "$.Stock",
          "NumericGreaterThanEquals": 5,
          "Next": "Sufficient"
        }
      ],
      "Default": "Shortage"
    }

Variable フィールドは、 Choice ステートが受け取る入力中のどのキーの値を評価するかについて指定します。ここでは $.Stock と指定していますので、商品の在庫数を評価することになります。

"NumericGreaterThanEquals": 5 については、受け取った商品の在庫数が 5 個以上であれば "Next" フィールドに記載されているステートに進みます。そうでなければ次の条件に進みます。Default フィールドはどの条件にも合致しない場合に進むステートを定義します。プログラムではいわゆる else 文に相当します。

次に Sufficient ステートと Shortage ステートを記述します。それぞれ新たに出力するキーを追加しています。End フィールドはこのステートでステートマシンが終了する場合に追加します。

    "Sufficient": {
      "Type": "Pass",
      "Result": "Sufficient stock",
      "ResultPath": "$.comment",
      "End": true
    }

    "Shortage": {
      "Type": "Pass",
      "Result": "Shortage stock",
      "ResultPath": "$.comment",
      "End": true
    }

ステートマシン全体のコードは以下のようになります。最初の Lambda 関数を呼び出す State1 は、State2 に処理が続くため、Next フィールドを追加しています。

{
  "StartAt": "State1",
  "States": {
    "State1": {
      "Type": "Task",
      "Resource": "arn:aws:lambda:ap-northeast-1:123456789012:function:GetStoreFunction",
      "Parameters": {
        "ProductName.$": "$.ProductName",
        "Color.$": "$.Color"
      },
      "ResultPath": "$.Stock",
      "OutputPath": "$['ID', 'Stock']",
      "Next": "State2"
    },
    "State2": {
      "Type": "Choice",
      "Choices": [
        {
          "Variable": "$.Stock",
          "NumericGreaterThanEquals": 5,
          "Next": "Sufficient"
        }
      ],
      "Default": "Shortage"
    },
    "Sufficient": {
      "Type": "Pass",
      "Result": "Sufficient stock",
      "ResultPath": "$.comment",
      "End": true
    },
    "Shortage": {
      "Type": "Pass",
      "Result": "Shortage stock",
      "ResultPath": "$.comment",
      "End": true
    }
  }
}

それぞれの分岐を通るように入力を与えてみます。

以下は在庫数が 5 の商品の入力になります。

上記の入力に対する実行結果は以下のようになります。

以下は在庫数が 3 の商品の入力になります。

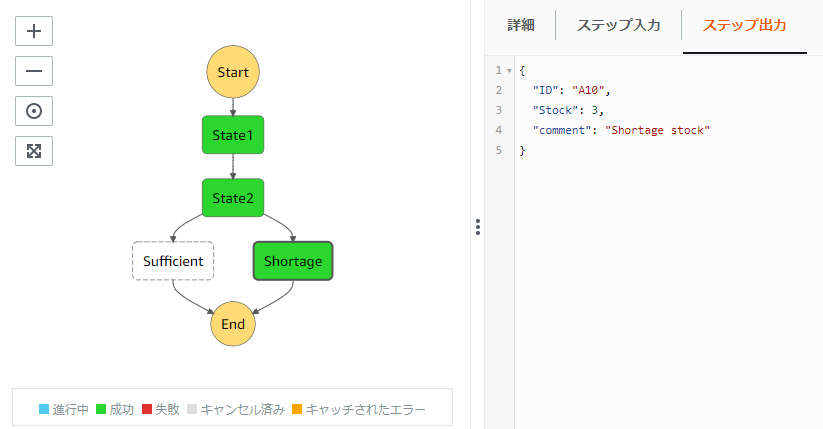

上記の入力に対する実行結果は以下のようになります。
