AtomS3でCAN通信

概要

仕事で必要になるかと思い、勉強も兼ねてAtomS3とパソコン間で相互にCAN通信を行ってみました。
色々なサイトを検索し、各種ライブラリを試したのですがエラーを解決することができず、
最終的にメーカーサイトの例を参考になんとか完成しました。

環境

エディタ：VisualStudioCode（拡張機能：PlatformIO IDE）
ドライバー："driver/gpio.h"、"driver/twai.h"
CANコンバータ_AtomS3用：https://amzn.asia/d/5gZTPeh
CANコンバータ_パソコン用：https://amzn.asia/d/93V5su6
パソコン側ソフト：microbus（こちらのメーカーサイトよりダウンロード）

使用方法

1. パソコン用のCANコンバータを接続します。Windows10は接続するだけで使えるようです。
2. 「microbus」を起動し、接続するCANコンバータを設定します。
   　①設定ボタン
   　　
   　②AddNetworkボタン
   　

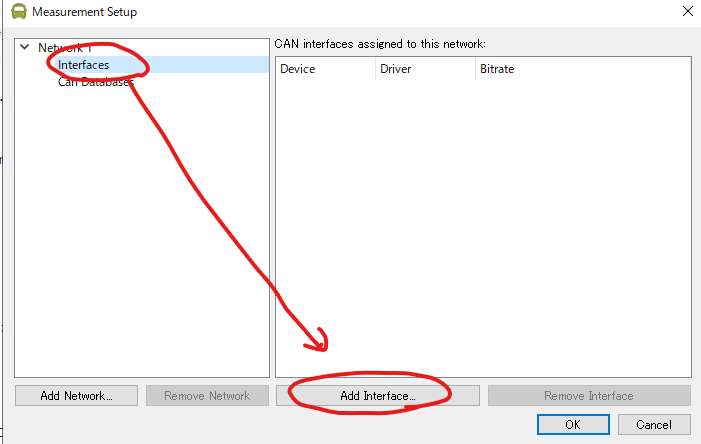

   　③左ペインでinterfaces選択→AddInterfaceボタン

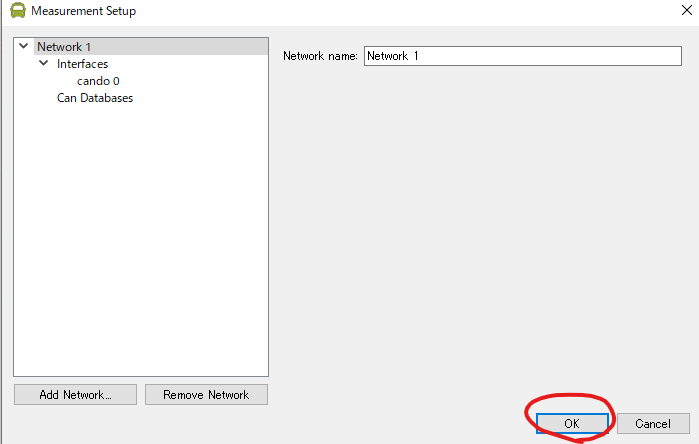

   　④必要なBitrateを選択して、OKボタン


　⑤Startボタンを押す。接続するネットワークを選択してOKボタン。

1. AtomS3をPCと接続しシリアル通信を開始します。
   　
2. AtomS3　⇒　パソコンへの送信
   　Send as Text欄に1を入力し、送信ボタンを押す。

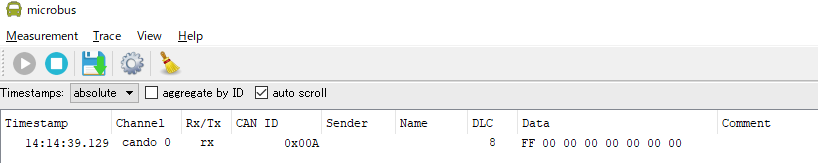

パソコン側で受信結果が表示されます。設定したCAN ID（10）、データ（255）が反映されています。

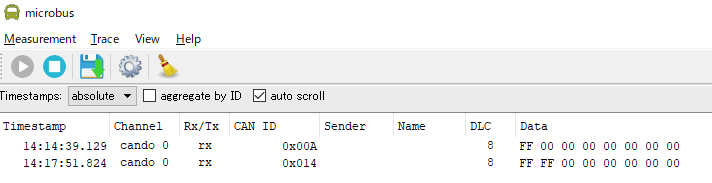

同様に2を送信すると設定したCAN ID（20）、データ（65535）が送信できています。

5.パソコン　⇒　AtomS3への送信
microbus右下に必要な情報ID（Address)、データ（Payload）記入しSend Singleボタンを押します。

AtomS3で受信したデータがシリアル出力されています。

AtomS3 コード

#include <Arduino.h>
#include "driver/gpio.h"
#include "driver/twai.h"
#include <M5AtomDisplay.h>
#include <M5Unified.h>
//#include <stdlib.h>

#define CAN_RX_PIN GPIO_NUM_1
#define CAN_TX_PIN GPIO_NUM_2

twai_message_t message;

// TWAI Configuration & Installation
void init_CAN(){
  //Initialize configuration structures using macro initializers
  twai_general_config_t g_config = TWAI_GENERAL_CONFIG_DEFAULT(CAN_TX_PIN, CAN_RX_PIN, TWAI_MODE_NORMAL);
  twai_timing_config_t t_config = TWAI_TIMING_CONFIG_500KBITS();
  twai_filter_config_t f_config = TWAI_FILTER_CONFIG_ACCEPT_ALL();

  // Install TWAI driver
  if (twai_driver_install(&g_config, &t_config, &f_config) == ESP_OK)
  {
    USBSerial.print("Driver installed\n");
  } else {
    USBSerial.print("Failed to install driver\n");
    return;
  }

  // Start TWAI driver
  if (twai_start() == ESP_OK) {
      USBSerial.print("Driver started\n");
  } else {
      USBSerial.print("Failed to start driver\n");
      return;
  }
}

void send_CAN(int ID,int value){
  message.identifier = ID;//ID設定
  //　int⇒byte配列変換
  byte* bytes = (byte*)&value; // int値の先頭アドレスをbyteポインタにキャストする
  for (int i = 0; i < sizeof(value); i++) {
  message.data[i] = bytes[i]; // ポインタからbyte値を取得する
  }

  // Queue message for transmission
  if (twai_transmit(&message, pdMS_TO_TICKS(1000)) == ESP_OK) {
      USBSerial.printf("Message queued for transmission\n");
  } else {
      USBSerial.printf("Failed to queue message for transmission\n");
  }
}

void receive_CAN(){
  USBSerial.printf("Message received\n");
  //Process received message
  if (message.extd) {
      USBSerial.printf("Message is in Extended Format\n");
  } else {
      USBSerial.printf("Message is in Standard Format\n");
  }
  USBSerial.printf("ID is %d\n", message.identifier);
  if (!(message.rtr)) {
      for (int i = 0; i < message.data_length_code; i++) {
          USBSerial.printf("Data byte %d = %d\n", i, message.data[i]);
      }
  }
}


void setup() {

  // AtomS3設定
  auto cfg = M5.config();
  M5.begin(cfg);
  USBSerial.begin(115200);

  // CAN初期設定
  init_CAN();
  message.extd = 0;// 0:標準フォーマット　1:拡張フォーマット
  message.data_length_code = 8;//DLC 8byte

  // Display設定
  M5.Display.init();
  M5.Display.setRotation(0);
  M5.Display.setFont(&fonts::lgfxJapanGothicP_12);
  M5.Display.setTextColor(WHITE, BLACK);

  // Title表示
  M5.Display.setCursor(0,0);
  M5.Display.println("CANテスト");
}


void loop() {

//Wait for message to be received
if (twai_receive(&message, pdMS_TO_TICKS(10)) == ESP_OK) {
    receive_CAN();
}

if(USBSerial.available() > 0) {
    // USBSerialデータ受信
    char ch = USBSerial.read();
      if(ch == '1'){
        send_CAN(10,255);//CANデータ送信(ID,Value)
      }else if(ch == '2'){
        // CANデータ送信
        send_CAN(20,65535);//CANデータ送信(ID,Value)
      }
}

  delay(10);
}

分からない点

(twai_receive(&message, pdMS_TO_TICKS(10)) == ESP_OK)のところで
受信待ち時間を設定していますが、この値の設定をどうすれば良いのかがいまいち分かりません。
サンプル例では10秒で設定されていましたが、そのままだとAtomS3→パソコンへの送信が最大10秒程度
待たされることになるので、待ち時間を少なくなるように10msecに設定しています。
動作的にには問題はなさそうでした。
