【Amazon VPC x EC2】ネットワーク環境を構築しWebサーバーを立てる

はじめに

今回はデフォルトのVPCではなく、自分で用意したネットワーク環境を構築し、そこにWebサーバーを立ててみようと思います。

今回のゴール

こんなイメージです。

前提知識

VPC
・VPCは1つのリージョン内に存在する
・複数リージョンにまたがるVPCは作れない
・リージョンごとに別のVPCを作る必要がある
・リージョン間通信は別のAWSサービスで接続する
・VPCは複数のAZにまたがることができる

AZ
・AZはリージョン内の（物理的）データセンター単位

サブネット
・VPCをさらに細かく区切った（サブの）ネットワーク
・サブネットは1つのAZにのみ属する
・インターネットに通じるルートがあれば「Public」なければ「Private」と呼ばれる

インターネットゲートウェイ
・インターネットゲートウェイ（IGW）はVPCにアタッチする
・VPC全体に対して1つのみアタッチする

ルートテーブル
・VPCに1つ「メインルートテーブル」が自動作成される（明示的に設定しないサブネットはこれを使う）
・ルートテーブルはVPCに作成され、VPC単位で管理される
・ルートテーブルには各サブネットを関連付ける
・1つのサブネットは1つのルートテーブルのみ使用
・1つのルートテーブルは複数のサブネットで使用可能
・サブネットごとに異なるルートテーブルを設定できる

セキュリティグループ
・VPCを作成するとデフォルトで1つ自動作成される
・セキュリティグループはVPCに作成され、VPC単位で管理される

手順

1. VPCを作成する
2. Internet GWの作成とアタッチ
3. AZ 1aにPublic subnet Aを作成する
4. ルートテーブル Aの作成と編集
5. ルートテーブル AにPublic Subnet Aを関連付ける
6. AZ 1aにEC2 Aを作成する

1. VPCを作成する

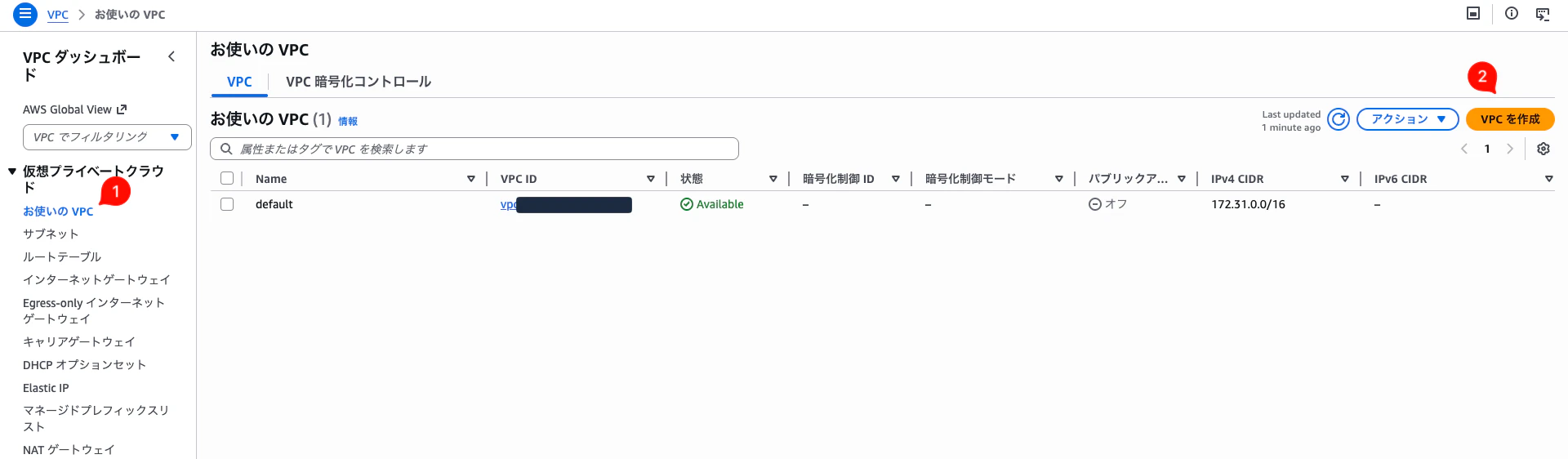

①AWSコンソールでVPCで検索し、サイドメニューバーからお使いのVPCを選択します。
②VPCを作成を押します。

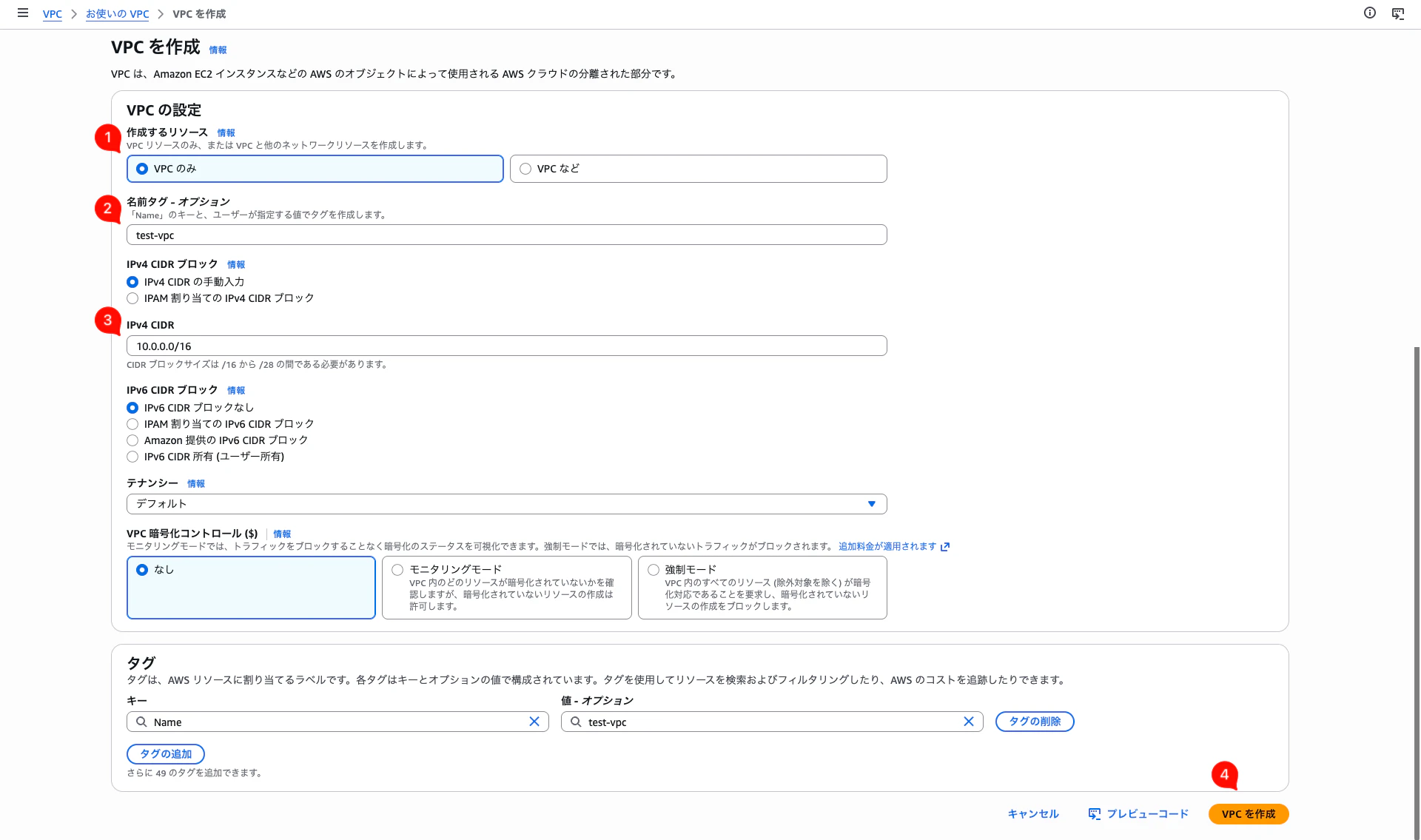

①「作成するリソース」はVPCのみを選択します。
②VPCの名前を入力します。
③「IPv4 CIDR」の範囲は今回は10.0.0.0/16にします。
④その他はデフォルトのままVPCを作成を押します。

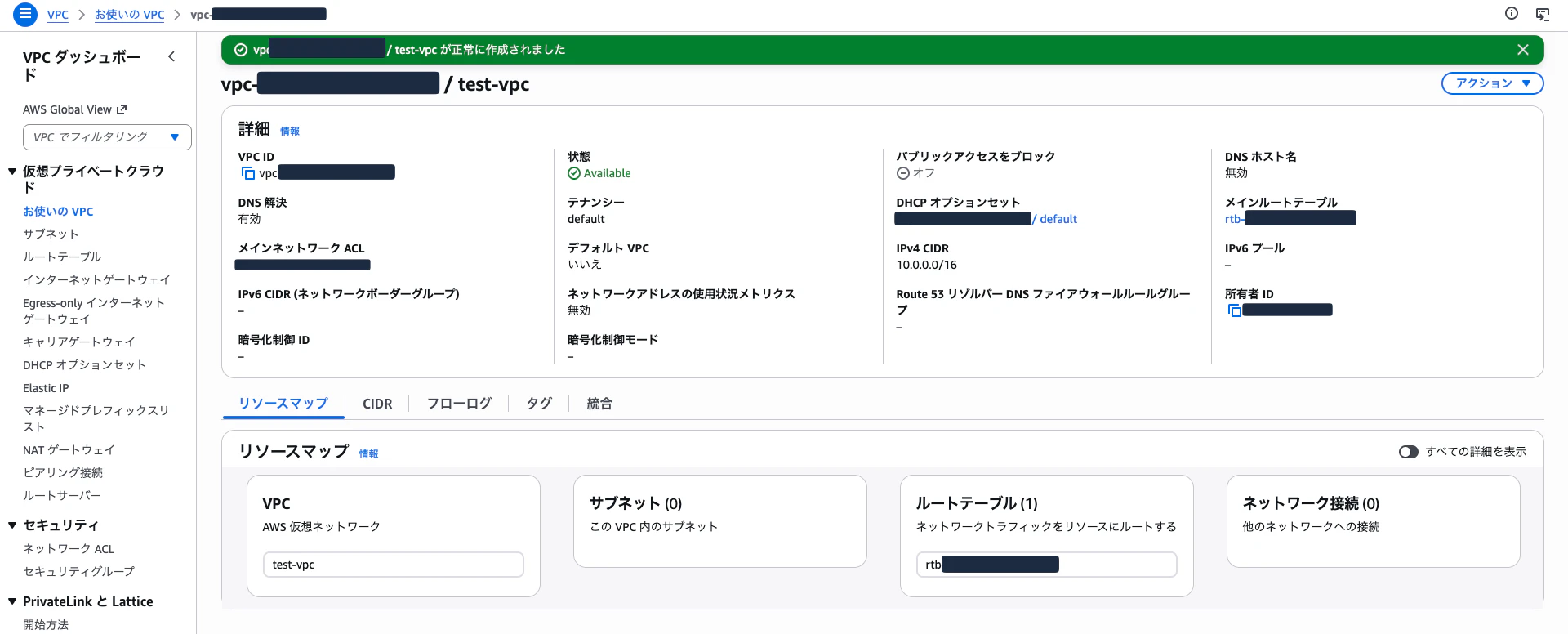

VPCの作成が完了しました。

2. Internet GWの作成とアタッチ

①AWSコンソールでVPCで検索し、サイドメニューバーからインターネットゲートウェイを選択します。
②インターネットゲートウェイの作成を押します。

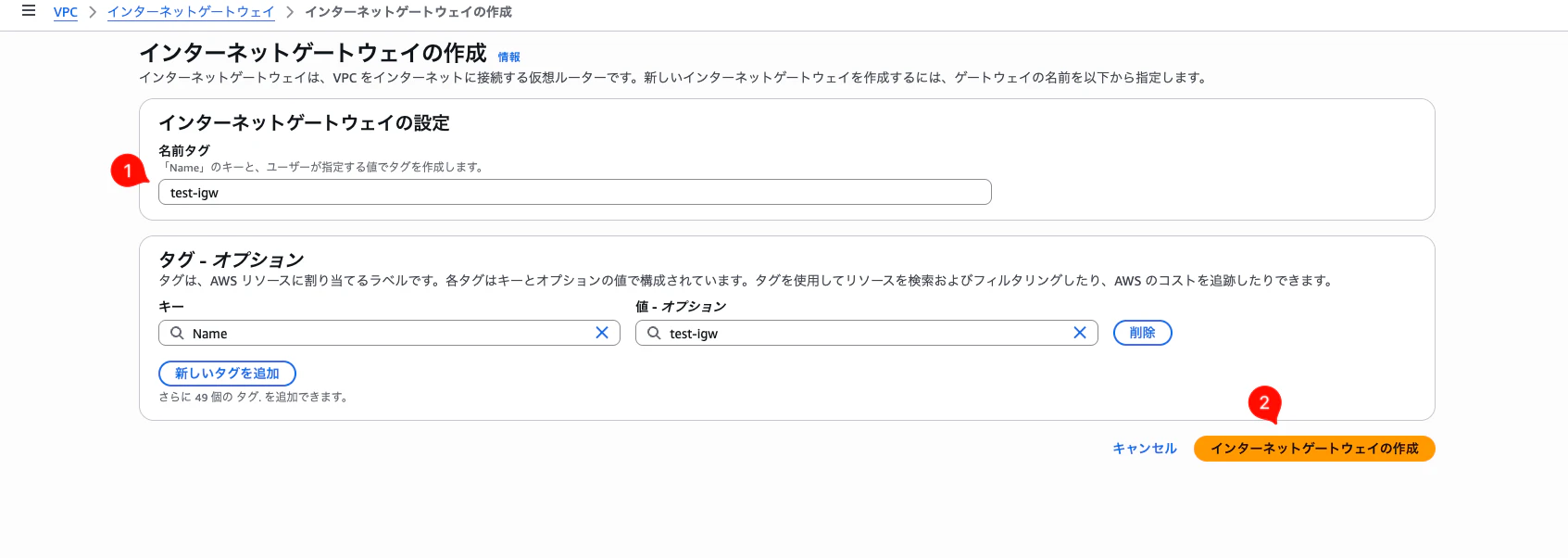

①作成するインターネットゲートウェイの名前を入力します。
②インターネットゲートウェイの作成を押します。

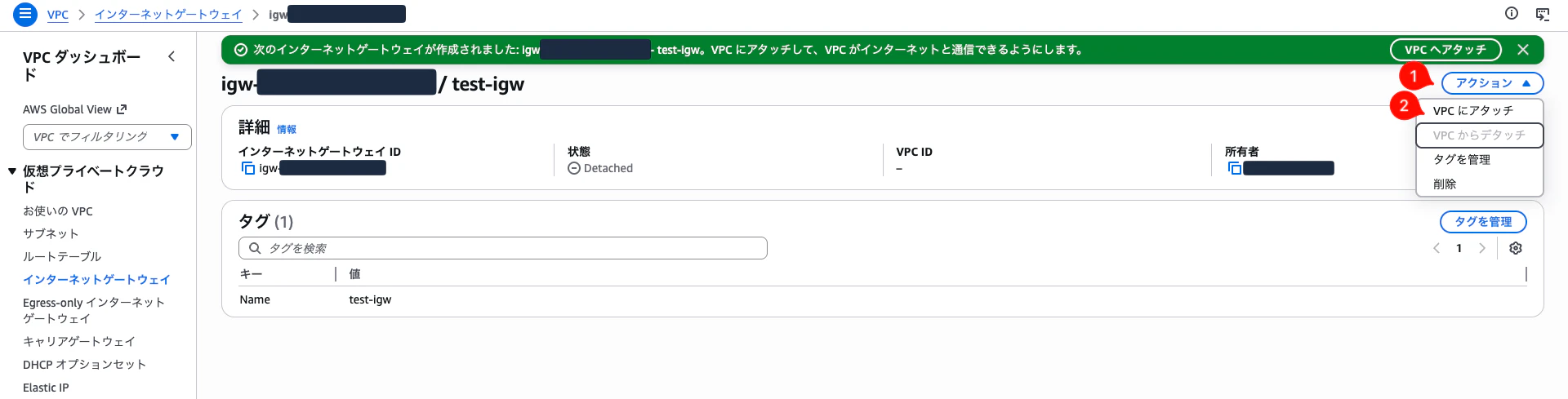

インターネットゲートウェイの作成が完了しました。
続けて、
①「アクション」タブを開きます。
②VPCにアタッチを押します。

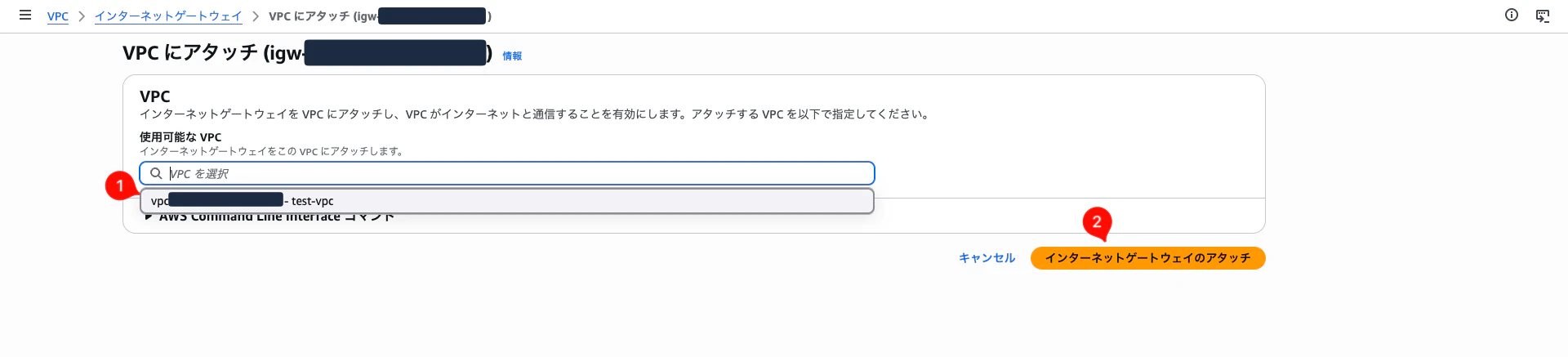

①作成したVPCを選択します。
②インターネットゲートウェイのアタッチを押せば完了です。

現在の状況

3. AZ 1aにPublic subnet Aを作成する

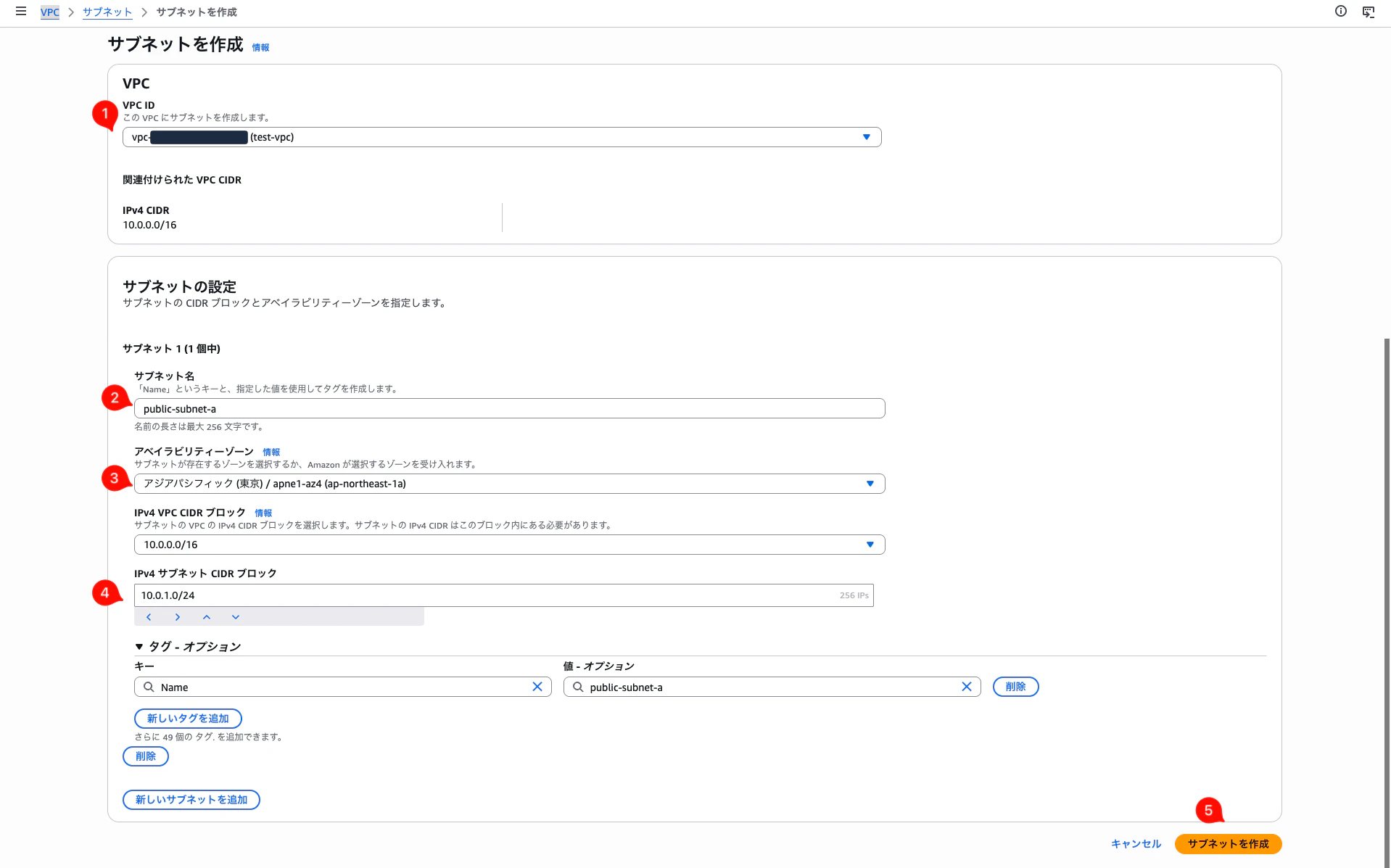

VPC > サブネットへ移動し、サブネットを作成を押します。

①作成したVPCを選択します。
②「サブネット名」を入力します。
③「アベイラビリティーゾーン」は1aを選択します。
④「IPv4 サブネット CIDR ブロック」は10.0.1.0/24を選択します。
⑤サブネットを作成を押せば完了です。

4. ルートテーブル Aの作成と編集

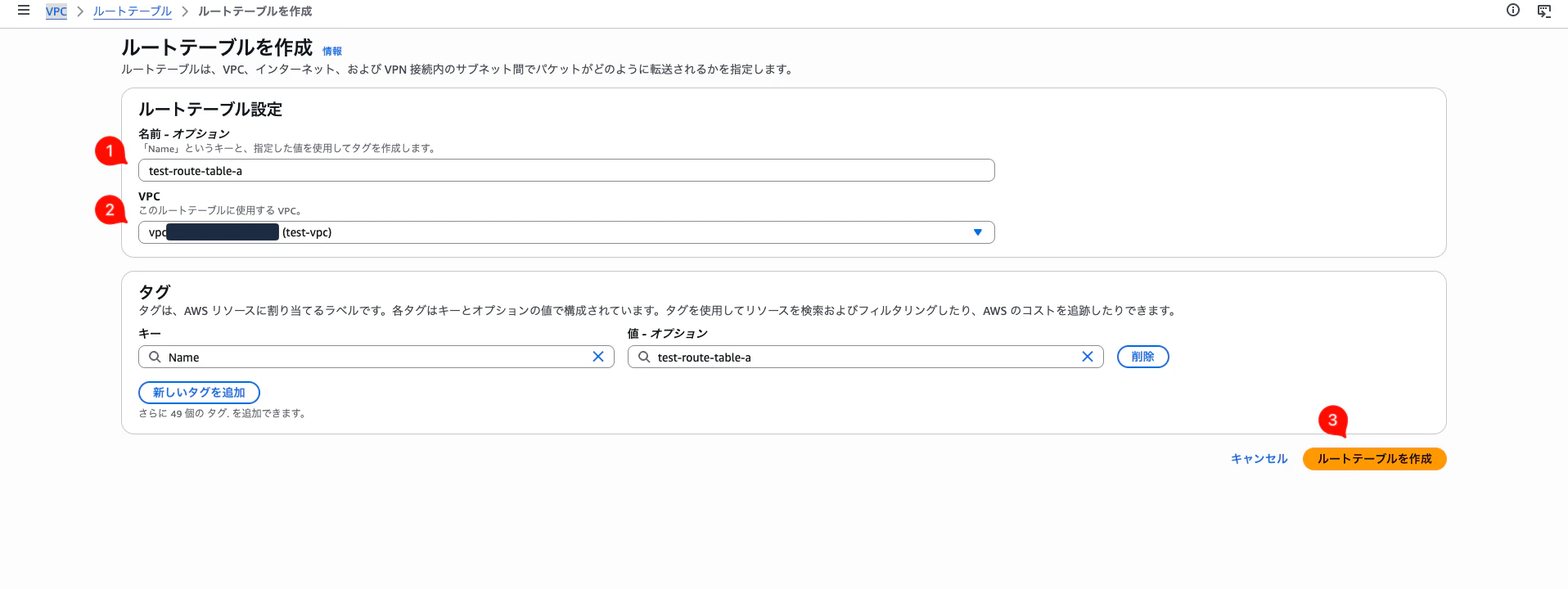

VPC > ルートテーブルへ移動し、ルートテーブルを作成を押します。

①ルートテーブルの名前を入力します。
②作成したVPCを選択します。
③ルートテーブルを作成を押します。

ルートテーブル Aの作成が完了しました。
続けて、ルートを編集を押します。

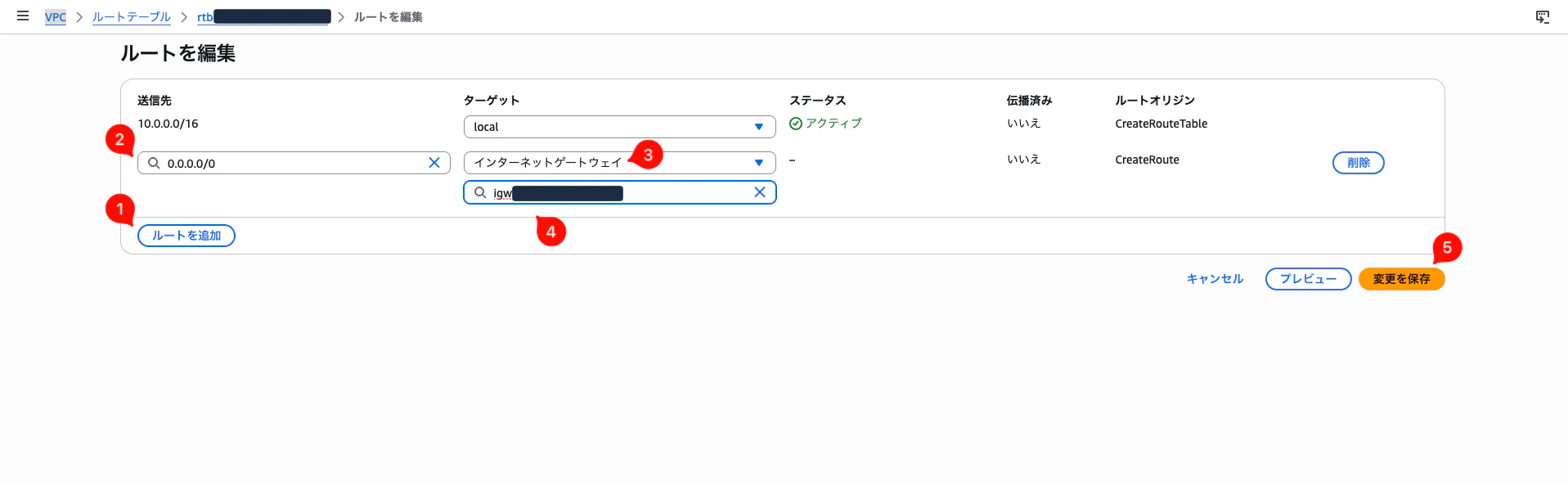

①ルートを追加を押します。
②「送信先」は0.0.0.0/0を選択します。
③「ターゲット」はインターネットゲートウェイを選択します。
④作成したインターネットゲートウェイを選択します。
⑤変更を保存を押します。

5. ルートテーブル AにPublic Subnet Aを関連付ける

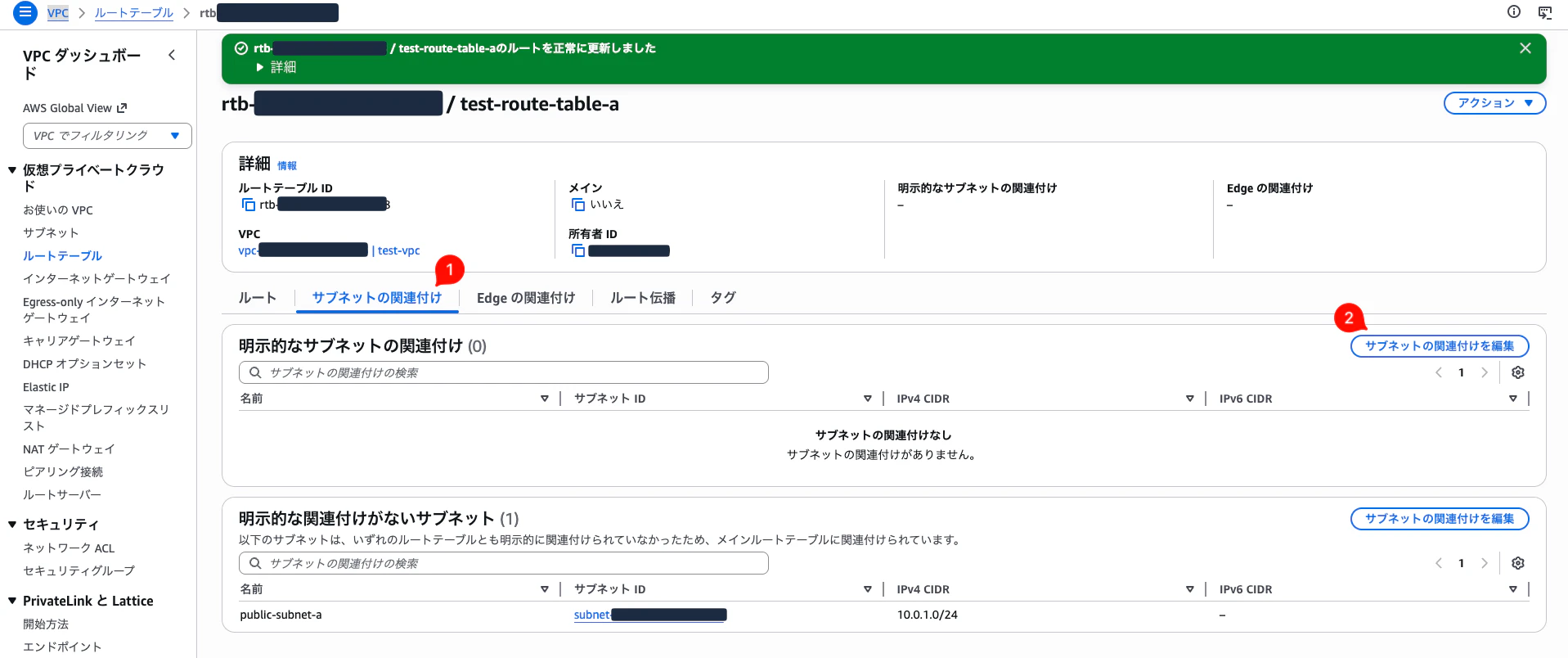

先程のルートテーブルの画面で、
①「サブネットの関連付け」を押します。
②サブネットの関連付けを編集を押します。

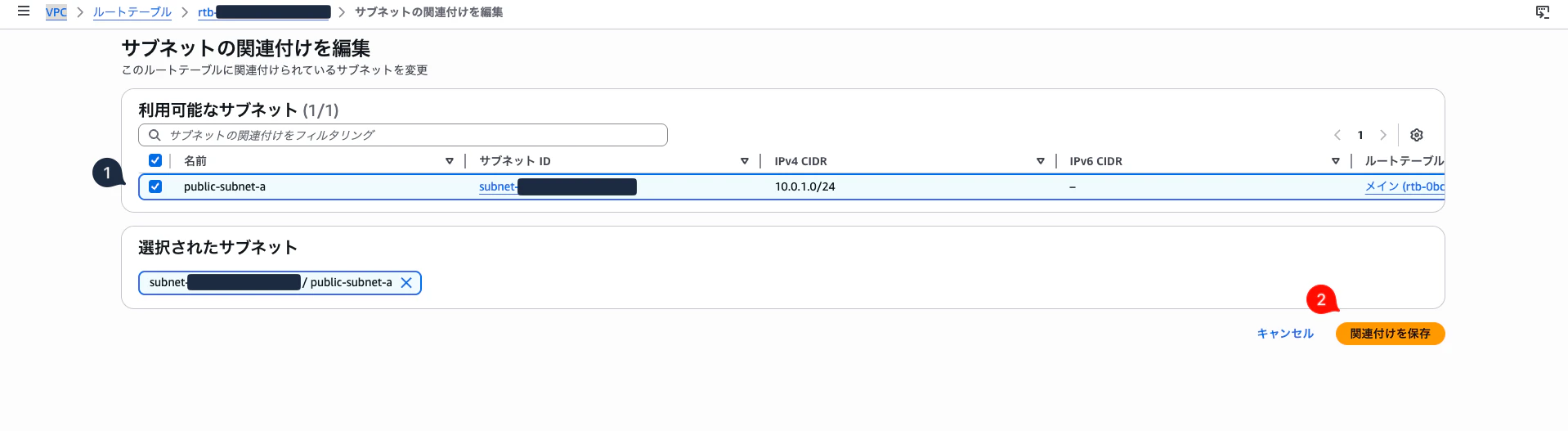

①作成したサブネットにチェックを入れます。
②関連付けを保存を押せば完了です。

現在の状況

6. AZ 1aにEC2 Aを作成する

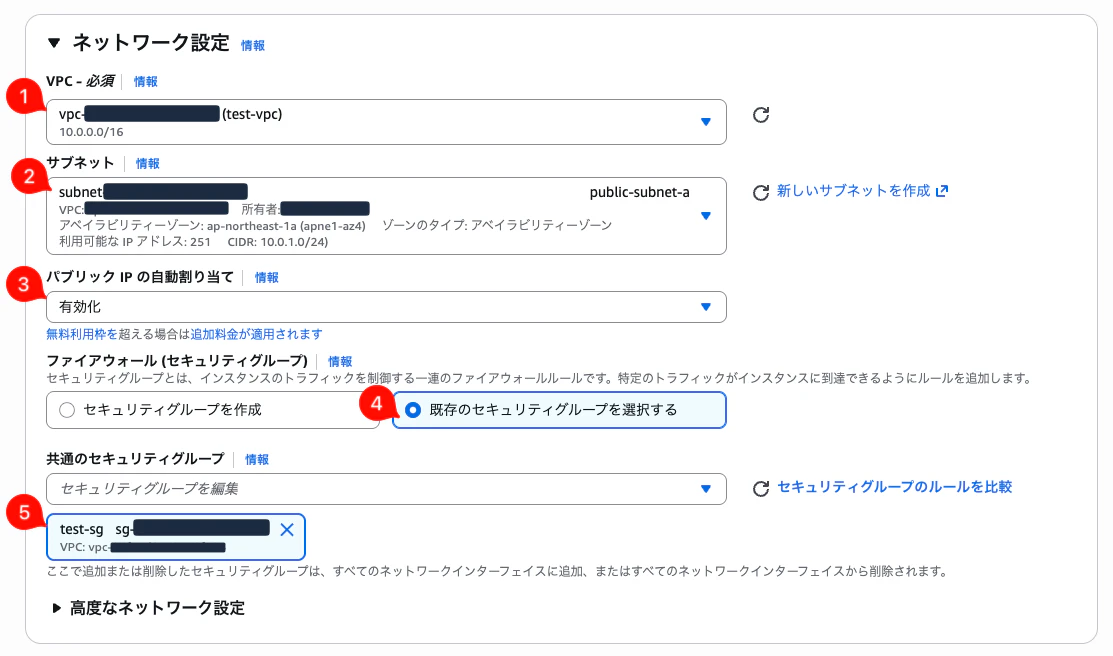

今回はデフォルトではなく、ネットワーク設定を以下のように編集します。

その他のEC2作成手順や設定はこちらをご参照ください。

①「VPC」には今回作成したVPCを選択します。
②「サブネット」にはpublic-subnet-aを選択します。
③「パブリック IP の自動割り当て」は有効化します。
④⑤既存の「HTTP」接続を許可したセキュリティグループを選択します。

作成されたEC2インスタンスの「パブリック IPv4 アドレス」にブラウザでアクセスして、表示がされれば成功です。
