【環境】
仮想基盤：ESXi 8系（Standard版）
ESXi環境のネットワークの設定箇所：
・ポートグループ
・仮想スイッチ
・VMkernel NIC
L3SW：Catalyst 9200L
物理Switch側の設定箇所：
・対象の2ポートを静的ポートチャネル(mode on)
・Trunkモード
・ポート/チャネル No Shutdown
【問題】
ESXiとL3SW間でチーミング設定を行った。その後、障害テストとして冗長化された2本のLANケーブルの抜き差しを実施。1本のみ接続しているときは通信に問題はないが、2本接続すると通信が不安定になる。
【調査】
・L3SW側
- チャネル設定確認
- リンク状態
- ESXiとの疎通確認
・ESXi側
- ポートグループ設定
- 仮想スイッチ設定
- VMkernel NIC設定
【原因】
チーミング状態で通信が不安定だった原因は、仮想スイッチとポートグループのNICチーミングにおけるロードバランシング設定の差異によるものだった。

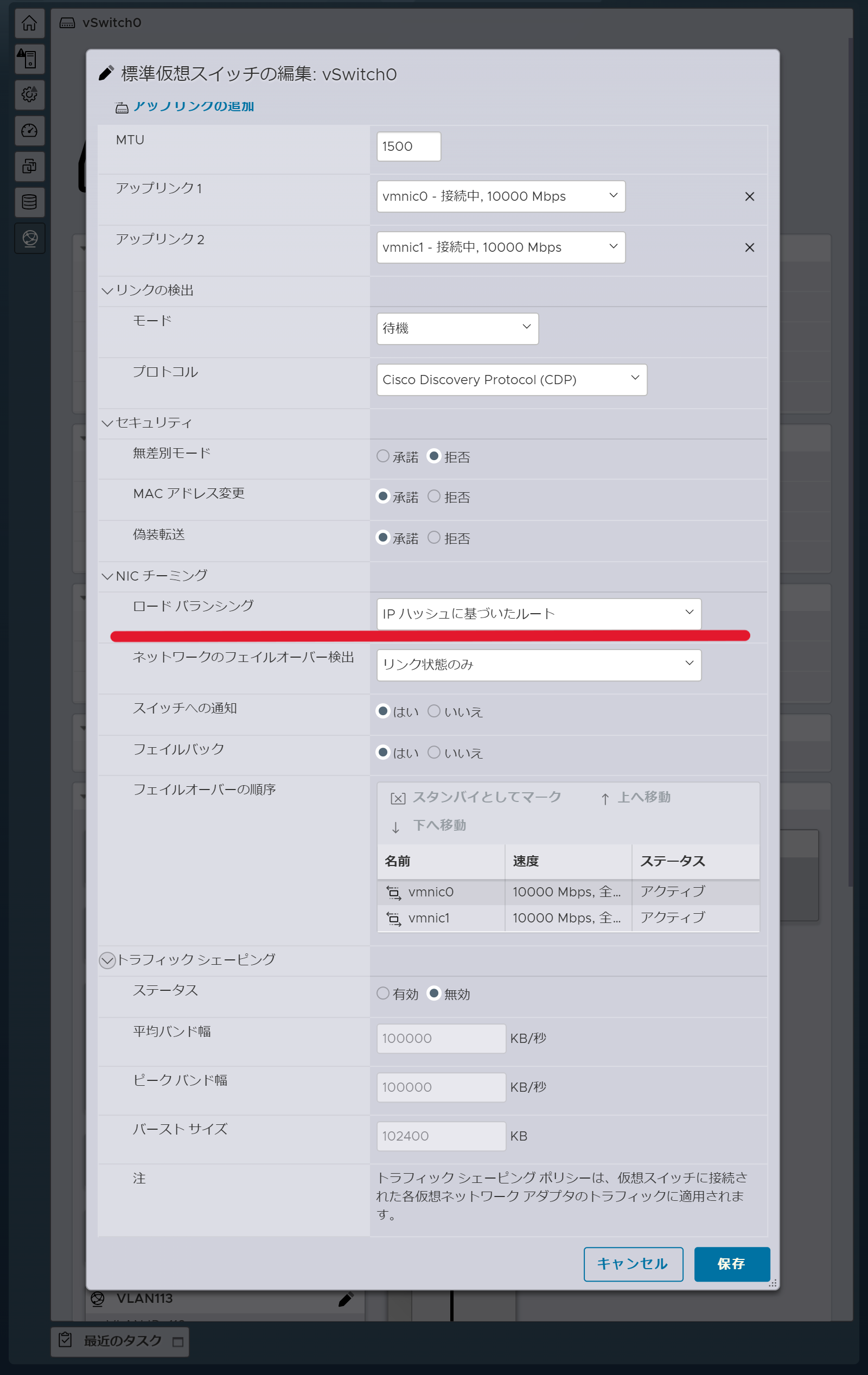

【vSwitch設定内容】
【ポートグループ設定内容】
【対応】
ポートグループのNICチーミングにおけるロードバランシング設定を「vSwitchから継承」に変更した。
