【AWS VPC】VPCピアリング接続でセキュアなVPC間通信

Posted at

目指すはコレ！

同一リージョン内の異なる2つのAmazon VPC間で、プライベートなネットワーク接続を確立すること。インターネットを介さずにVPC-AのEC2インスタンスからVPC-BのEC2インスタンスへセキュアに通信できる環境を構築し、ping コマンドで接続を確認します。さらに、片方のEC2インスタンスへはAWS Systems Manager (SSM) を介してセキュアに接続し、そこから通信テストを行います。

この構成のメリット

VPCピアリング接続は、複数のVPC間で安全かつ効率的なプライベートネットワーク通信を可能にします。

  • セキュアな通信経路
    VPCピアリング接続は、AWSのプライベートネットワーク内でルーティングされるため、インターネットを経由しません。これにより、データが外部に露出するリスクを低減し、高いセキュリティを保ちながらVPC間の通信を実現します。

  • シンプルなネットワーク管理
    AWSのマネージドサービスとして提供されるため、簡単に設定・管理でき、運用負荷を軽減します。

  • 高いパフォーマンスと低レイテンシー
    AWSのバックボーンネットワークを直接利用するため、低レイテンシーで高いネットワークパフォーマンスが期待できます。これにより、VPCを跨いだアプリケーション連携やデータ転送がスムーズに行えます。

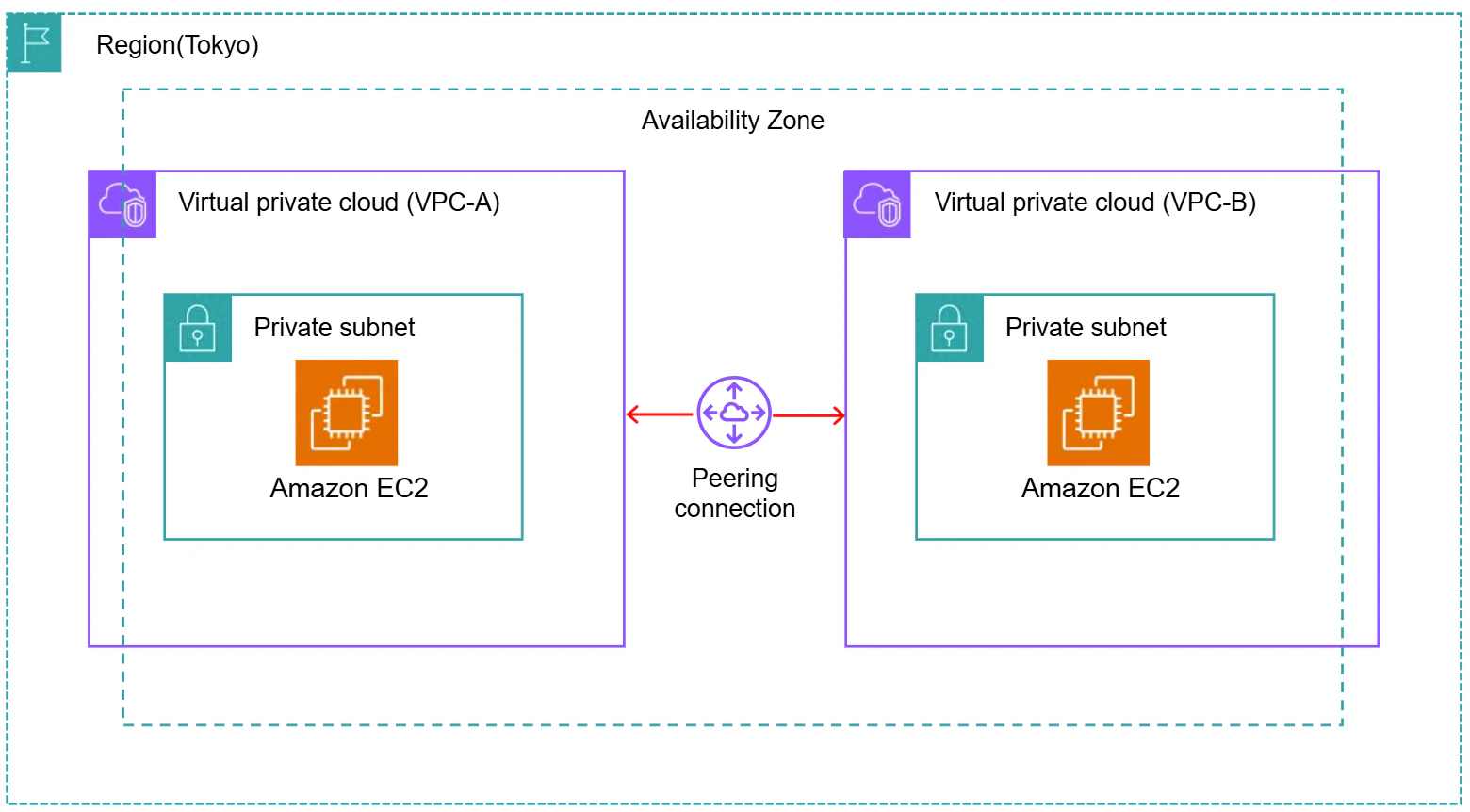

アーキテクチャ図

【VPCピアリング接続によるVPC間通信アーキテクチャ】

VPCピアリング接続とは？？？

2つのVPC間を、あたかも同じネットワークに属しているかのように接続するための仕組み。 これにより、異なるVPC内のリソース（EC2インスタンスなど）が、プライベートIPアドレスを使って直接通信できるようになる。 インターネットゲートウェイやVPN接続を介さずに、AWSのプライベートネットワーク内でセキュアかつ効率的な通信を実現する。

VPCピアリング接続は、異なるアカウントのVPC間や、異なるリージョンのVPC間でも利用できますが、今回は同じアカウント、リージョン、AZ内での接続を行います。

手順

VPCの作成とプライベートサブネットの準備

本ハンズオンでは、2つのVPC (VPC-AとVPC-B) を作成し、それぞれにインターネットに接続しないプライベートサブネットを準備します。

VPC-Aの作成

【設定情報】

  • 名前タグ
    VPC-A
  • IPv4 CIDR ブロック
    10.1.0.0/16
  • IPv6 CIDR ブロック
    なし
  • テナンシー
    デフォルト

VPC-Bの作成

【設定情報】

  • 名前タグ
    VPC-B
  • IPv4 CIDR ブロック
    10.2.0.0/16
  • IPv6 CIDR ブロック
    なし
  • テナンシー
    デフォルト

VPCを作成すると、自動的にルートテーブルとネットワークACLも作成されますが、これらはデフォルト設定のままでOK。

プライベートサブネットの作成

各VPC内に、インターネットゲートウェイへのルートを持たないプライベートサブネットを作成します。今回は同一AZ内に配置します。

【AZ間通信の利用料金】
ピアリング接続を介していても、送信元と送信先のEC2インスタンスなどが
同じAZに存在する場合のデータ転送は、無料。
異なるAZに存在する場合のデータ転送は、有料。
この料金は、通常「AZ間データ転送アウト（Data Transfer Out of AZ）」として課金され、データがVPCから出ていく側（送信側）のVPCに対して発生します。

【VPC-A内のプライベートサブネット】

  • サブネット名
    VPC-A-PrivateSubnet-AZ1a
  • VPC
    VPC-A を指定
  • アベイラビリティーゾーン
    任意のAZ (例: ap-northeast-1a)
  • IPv4 サブネット CIDR ブロック
    10.1.1.0/24

【VPC-B内のプライベートサブネット】

  • サブネット名
    VPC-B-PrivateSubnet-AZ1a
  • VPC
    VPC-B を指定
  • アベイラビリティーゾーン
    任意のAZ (例: ap-northeast-1a)
  • IPv4 サブネット CIDR ブロック
    10.2.1.0/24

VPCピアリング接続の確立

VPC-AとVPC-B間で通信を可能にするために、VPCピアリング接続を作成します。

【設定情報】

  • ピアリング接続の名前タグ
    任意(例: VPC-A-to-B-Peering)
  • VPC (リクエスタ)
    • VPC ID
      VPC-AのVPC IDを選択
  • VPC (アクセプタ)
    • VPC ID
      VPC-BのVPC IDを選択
    • アカウント
      自分のアカウント
    • リージョン
      このリージョン (ap-northeast-1)
      【ピアリング接続作成画面】

ピアリング接続を作成すると、リクエスタ側（VPC-A）からアクセプタ側（VPC-B）へリクエストが送信されます。VPC-Bのオーナーがリクエストを承諾することで、ピアリング接続の状態が 承諾の保留中 から アクティブ に変わります。
【ピアリング接続リクエスト承諾画面】

ルーティング設定の追加

VPCピアリング接続がアクティブになっただけでは通信はできません。
それぞれのVPCのルートテーブルに、相手のVPCへのルーティングルールを追加する必要があります。

VPC-Aのルートテーブル設定

VPC-Aのプライベートサブネットに紐付いているルートテーブルに、VPC-Bへのルートを追加します。

【設定情報】

  • 送信先
    10.2.0.0/16 (VPC-BのCIDRブロック)
  • ターゲット
    作成したVPCピアリング接続 (例: pcx-xxxxxxxxxxxxxxxxx)

VPC-Bのルートテーブル設定

VPC-Bのプライベートサブネットに紐付いているルートテーブルに、VPC-Aへのルートを追加します。

【設定情報】

  • 送信先
    10.1.0.0/16 (VPC-AのCIDRブロック)
  • ターゲット
    作成したVPCピアリング接続 (例: pcx-xxxxxxxxxxxxxxxxx)

EC2インスタンスの準備

VPC-AとVPC-BのそれぞれのプライベートサブネットにEC2インスタンスを作成し、SSMからの接続と、ピアリング接続経由での通信を可能にします。

SSM接続に必要な準備

IFエンドポイント作成、IAMロール作成、セキュリティグループ設定などの準備が必要。
詳細は以下を参照。

EC2インスタンス用セキュリティグループの作成

EC2インスタンスがSSMと通信し、かつピアリング接続されたVPC内のEC2インスタンスと通信できるようにルールを設定します。EC2-AとEC2-Bそれぞれのセキュリティグループが必要になります。

【設定情報】

  • インバウンドルール
    タイプ：すべてのICMP - IPv4 (pingを許可するため)
    ソース：VPC-AのEC2インスタンス用のセキュリティグループID (VPC-BのEC2インスタンス用SGに設定)
    ソース：VPC-BのEC2インスタンス用のセキュリティグループID (VPC-AのEC2インスタンス用SGに設定)
  • アウトバウンドルール
    タイプ：HTTPS (ポート443)
    送信先：SSM接続に必要なVPCエンドポイントのセキュリティグループID (SSM経由でのアクセスを許可するため)

EC2インスタンスの作成

VPC-AとVPC-Bのプライベートサブネットに、それぞれEC2インスタンスを起動します。

【EC2-Aインスタンス】

  • 名前
    EC2-A
  • AMI
    Amazon Linux 2023 AMI
  • インスタンスタイプ
    t2.micro
  • VPC
    VPC-A を指定
  • サブネット
    VPC-A-PrivateSubnet-AZ1a を指定
  • パブリックIPの自動割り当て
    無効化
  • IAMインスタンスプロフィール
    作成したIAMロール（SSM接続用）をアタッチ
  • セキュリティグループ
    作成したEC2インスタンス用セキュリティグループをアタッチ

【EC2-Bインスタンス】

  • 名前
    EC2-B
  • AMI
    Amazon Linux 2023 AMI
  • インスタンスタイプ
    t2.micro など
  • VPC
    VPC-B を指定
  • サブネット
    VPC-B-PrivateSubnet-AZ1a を指定
  • パブリックIPの自動割り当て
    無効化
  • IAMインスタンスプロフィール
    作成したIAMロール（SSM接続用）をアタッチ
  • セキュリティグループ
    作成したEC2インスタンス用セキュリティグループをアタッチ

SSMによるEC2インスタンスへの接続と通信確認

VPC-AのEC2インスタンスへSSMを使って接続し、そこからVPC-BのEC2インスタンスへping疎通確認を行います。

SSM接続に必要なVPCエンドポイントの作成、接続

AWS CLIを利用してVPC-AのEC2インスタンスへSSM接続します。

aws ssm start-session --target ＜インスタンスID＞

Ping疎通確認

SSMで接続した EC2-A インスタンスから、EC2-B インスタンスのプライベートIPアドレスに対して ping コマンドを実行し、通信を確認します。

  • EC2-B インスタンスのプライベートIPアドレスを確認 (例: 10.2.1.10)。
  • EC2-A インスタンスにSSM接続したプロンプト画面で以下のコマンドを実行。
ping 10.2.1.10

【Ping疎通確認結果画面】

ping が成功すれば、VPCピアリング接続を通じてVPC-AからVPC-Bへのプライベート通信が確立されていることが確認できます。

今回の学び

今回のハンズオンを通じて、特に以下の点で学びを深めることができました。

  • AZ間通信料金
    同一AZ間であれば通信料は無料だが、異なるAZ間の場合は通信料がかかる！
    各AZが物理的に独立したデータセンターであり、その間を結ぶ専用の高速ネットワークインフラの構築・運用コストが発生するため。
    AZを跨ぐ場合のレイテンシーやデータ転送コストについても、今後の設計で考慮すべき点だと考えることができた。
    （AZが異なると通信料が発生することは知っていたが、その理由を考えたことがなかった。。。）
  • pingコマンドで使用されるプロトコル
    ICMP (Internet Control Message Protocol)が使用されている！
    （単純に知識不足で知らなかった。。。）
  • セキュリティグループ設定
    ソース、送信先対象にてセキュリティグループを選択する場合、
    プルダウンの候補には、作成されたVPC内にあるSGしか表示されないが
    別のVPCで作成されたSGIDを入力するとちゃんと認識してくれる！
    （大した気づきではないが、別VPCのSGも候補として表示されると勝手に思っていたので、なにか設定が足りていない？など少し詰まった。。。）
