送信先のサーバはどこで指定しているか？
ATコマンド群のサンプルを使ってきたので、無事 SORACOMサーバに届いていました。
送信先サーバの指定はどれ？
発行した ATコマンド群のどこかに、送信先サーバURLの指定があるハズです。
AT+SHCONF="URL","http://uni.soracom.io" <--- ★
AT+SHCONF="BODYLEN",1024
AT+SHCONF="HEADERLEN",350
AT+SHCONN
AT+SHSTATE?
AT+SHCHEAD
AT+SHAHEAD="User-Agent","CAT-M/NB-IoT GNSS Unit w/ SIM7080G"
AT+SHAHEAD="Connection","close"
AT+SHAHEAD="Accept","*/*"
AT+SHAHEAD="Content-Type","text/plain"
： 略
ここに送ることで Harvest Data にデータが届いた訳です。
接続先サーバを変更しちゃえ
AT+SHCONF="URL","http://io.myserver.com" <--- ★
AT+SHCONF="BODYLEN",1024
AT+SHCONF="HEADERLEN",350
AT+SHCONN
： 略
これで送信先が変わるハズ。
いや、ちょっと待て。これはダメだ。
ATコマンドの接続先を変更するデメリット
ATコマンド発行するのは、各デバイス。
ATコマンド発行するプログラムを改修するには リモートメンテナンス？ それはかなり手間。(嫌だ)
SORACOMさんの ベストプラクティス
Unified Endpoint (Public beta)
Unified Endpoint (Public beta)
を見ると、以下のような記載があります。
Unified Endpoint は、デバイスから送信されたデータを、Beam / Funnel / Funk / Harvest Data に転送するための エントリポイント を提供するサービスです。
送信先 エントリポイント一覧 を読むと、
HTTPの場合
- uni.soracom.io:80 <--- ★
- uni.soracom.io:8888
- unified.soracom.io:80
- unified.soracom.io:8888
つまり ココに送っておけば、SORACOMユーザーコンソールの設定で、データ送信先を一元管理して 随時変更ができるのですね。(ありがたや)
SORACOM Beam って？
上の Unified Endpoint の図を見ると Beam から 我がのサーバ に転送してくれるようです。

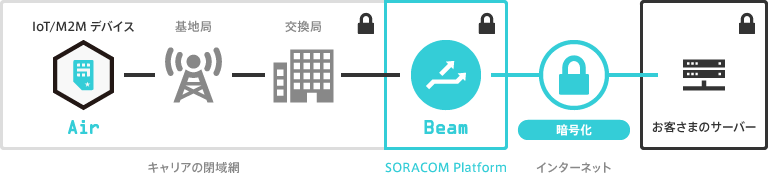

SORACOM Beam を見ると、以下のような記載があります。
SORACOM Beam は、IoT デバイスから送信されたデータに対して、プロトコル変換や TLS 暗号化などの処理を加えて任意の接続先に転送できるサービスです。
本来デバイスで行う上記の処理を、Beam に肩代わりさせることで、デバイスの消費電力や通信量の削減が期待できます。また、転送先を SORACOM ユーザーコンソールで変更できるため、デバイスの設定を変更することなくデータの転送先を変更できます。
これだ！ (喜)
HTTPSの実装も、ここ(Beam)でやてくれるのか！
デバイス側で HTTPS実装するのって CPU/メモリリソースを食うので厳しいし、3G/LTEでHTTPSパケット発行する通信料も増えるので、どうしようヤバいな と考えていたので。

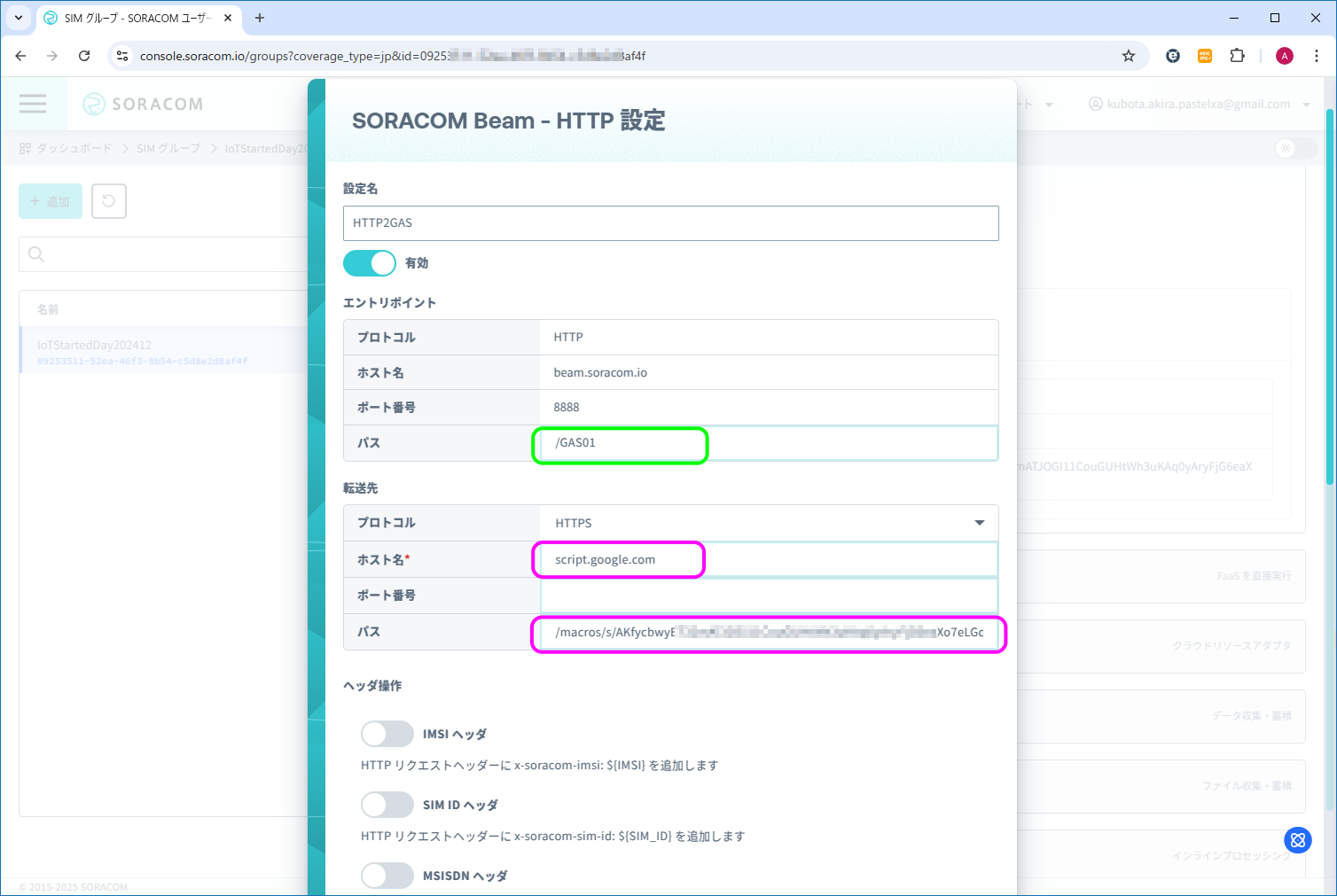

Beamの設定
では、Beamの設定ってどんな感じでしょう。
この転送先に、我がのサーバURLを指定すればいい訳ですね。
今回は GoogleAppsScript (略して GAS) に送ります。
| 項目 | 設定値 |
|---|---|
| エントリポイント | |
| パス | /GAS01 |
| 転送先 | |
| ホスト名 | script.google.com |
| パス | /macros/s/AKfycbwyET_(略)_jLK8vLZypV/exec |
ここで設定した通り、
Unified Endpoint の /GAS01 というパスに接続すると、
転送先に指定した ホスト名 の '/macros/s/～略～/exec' に転送するよ
という設定です。
モデムからの送信先指定
この SORACOM Beam に設定した GASへ転送するには、デバイス側の ATコマンドの変更は必要でしょうか。
上に記載したように、接続先サーバは変更不要です。
では、GASに送るデータ(POST QUERY)を定義すればイイはずです。
AT+SHCONF="URL","http://uni.soracom.io"
AT+SHCONF="BODYLEN",1024
AT+SHCONF="HEADERLEN",350
AT+SHCONN
AT+SHSTATE?
AT+SHCHEAD
AT+SHAHEAD="User-Agent","CAT-M/NB-IoT GNSS Unit w/ SIM7080G"
AT+SHAHEAD="Connection","close"
AT+SHAHEAD="Accept","*/*"
AT+SHAHEAD="Content-Type","application/x-www-form-urlencoded" <-- POST QUERY を送るという MIME-type
AT+SHBOD=31,10000 <--- POST QUERY をBODYに指定
> vID=KZ015&vTemp1=207&vTemp2=193 <--- 我がのGASに送信するデータ
AT+SHREQ="/GAS01",3 <--- 重要なのはココ (*1)
AT+SHDISC
*1 : SORACOM Beam の設定画面で 「ココに 送ったものを 転送先に転送する」のパス名に定義した値ですから、今回は "/GAS01" を指定。
あ、ちなみに ,3 とは POSTで送れ の意味。(GETで送るなら ,1 )
実行結果
では、SORACOM基地局に繋いで、GAS接続用の ATコマンドを打つと・・・
正しくGASにデータが届いていました。[成功]
ATコマンドの実行結果
： 略
AT+SHBOD=31,10000
> vID=KZ015&vTemp1=207&vTemp2=193
OK
AT+SHREQ="/GAS01",3
OK
+SHREQ: "POST",207,3947 <--- *2
AT+SHDISC
OK
ATコマンド発行時のログを見ると、
*2 : POST成功(HTTPステータス 207)、HTTP-Response 3947 byte 返されています。
念のため HTTP-Response 3947 byte 読んでみましょうか。
： 略
AT+SHBOD=31,10000
> vID=KZ015&vTemp1=207&vTemp2=193
OK
AT+SHREQ="/GAS01",3
OK
+SHREQ: "POST",207,3947
AT+SHREAD=0,3947 <--- HTTP-Response 3947byteを読みます のATコマンド
OK
+SHREAD: 3947
： なんだかんだ <--- HTTP-Responseのメッセージ
AT+SHDISC
OK
この なんだかんだ の部分ですが、私の環境では Unified Endpointに届いたデータを SORACOM Beamと SORACOM HarvestData の２か所に転送するように環境設定していますので、それぞれの実行結果が json形式で返ってくる ようです。
{"result":"ng",
"detail":{
"SoracomBeam":{
"statusCode":405, <--- ★ エラー(405)
"contentType":"text/html; charset=utf-8",
"body":"<!DOCTYPE html><html lang=\"ja\">...略...</html>",
"headers":{
: 略
"transfer-encoding":"chunked"
}
},
"SoracomHarvest":{
"statusCode":201
}
}
}
あれ？ SORACOM Beam の実行結果が 405 ですね。GASにデータは届いているのに。(謎)
詳しいことは追及できません。(失礼)
以上で、本記事 SORACOM-SIMで IoT送信してみたい - 3) 別サーバ(GAS)に送信する の記事は終了です。
次のページ：
[執筆予定]
MicroPythonから IoT送信してみる
※ちょっと先かも... (冷汗)
