ケース
$FOAM_TUTORIALS/incompressible/icoFoam/cavity/cavity
概要
天井部の壁 (movingWall) は x 軸方向に 1 m/s の速さで移動します。一方、他の３つの壁 (fixedWalls) は静止しています。流れは（乱流モデルを使用しないことから）層流と仮定され、層流、等温、非圧縮性流れ用の icoFoam ソルバを使用して、一様なメッシュ上で解かれます。
解析モデル

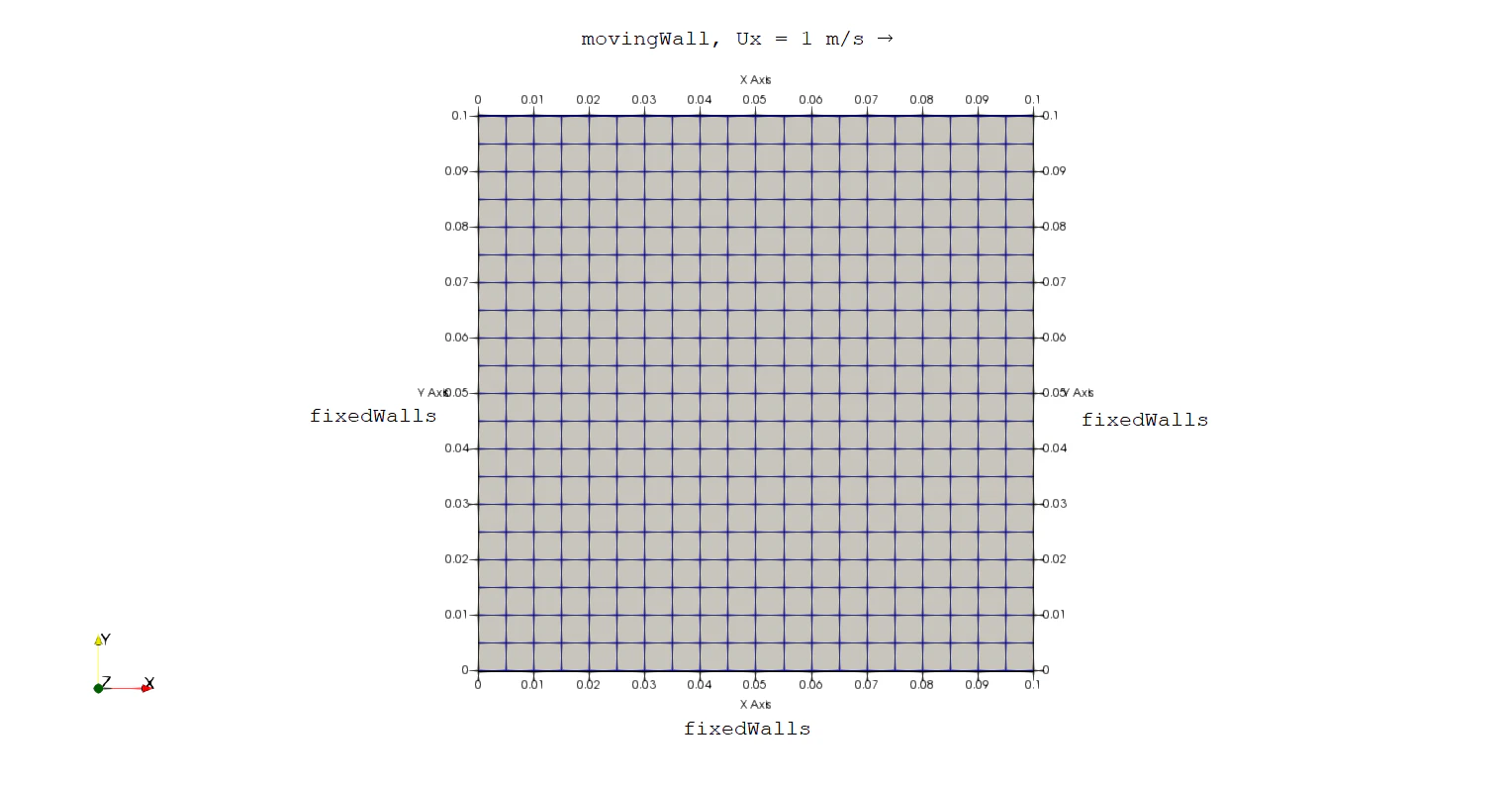

解析モデルを下図に示します。
解析条件
解析条件を下表に示します。
| 項目1 | 項目2 | 項目3 | 単位 | 設定内容 |
|---|---|---|---|---|
| system | blockMeshDict | 解析モデルサイズ x | m | 0.1 |
| 解析モデルサイズ y | m | 0.1 | ||
| 解析モデル分割数 nx | - | 20 | ||
| 解析モデル分割数 ny | - | 20 | ||
| controlDict | 開始時刻 | sec | 0 | |
| 終了時刻 | sec | 0.5 | ||
| $\Delta$ t | sec | 0.005 | ||
| constant | transportProperties | 動粘性係数 $\nu$ | m2/s | 0.01 |
解析結果

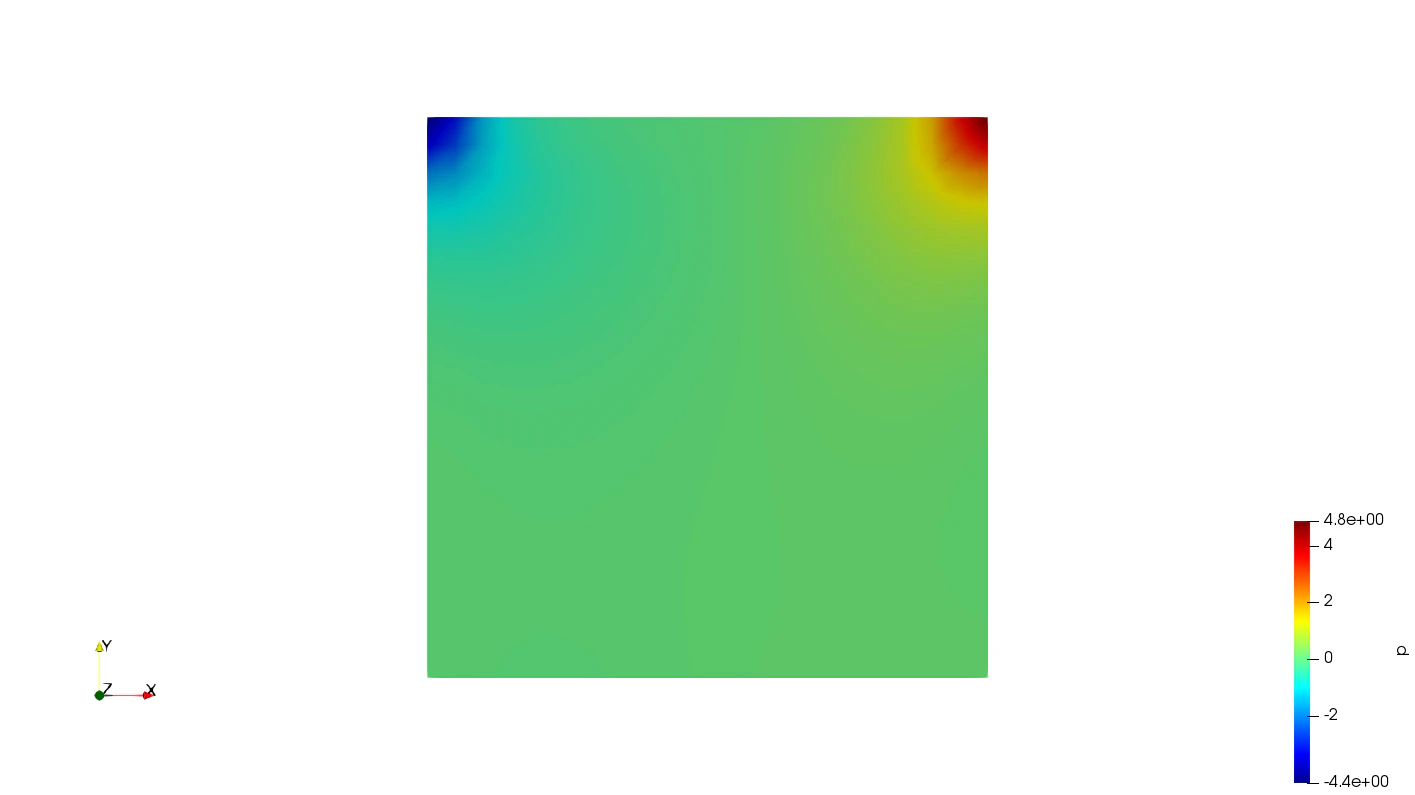

計算終了時 (0.5 sec) の圧力分布を下図に示します。

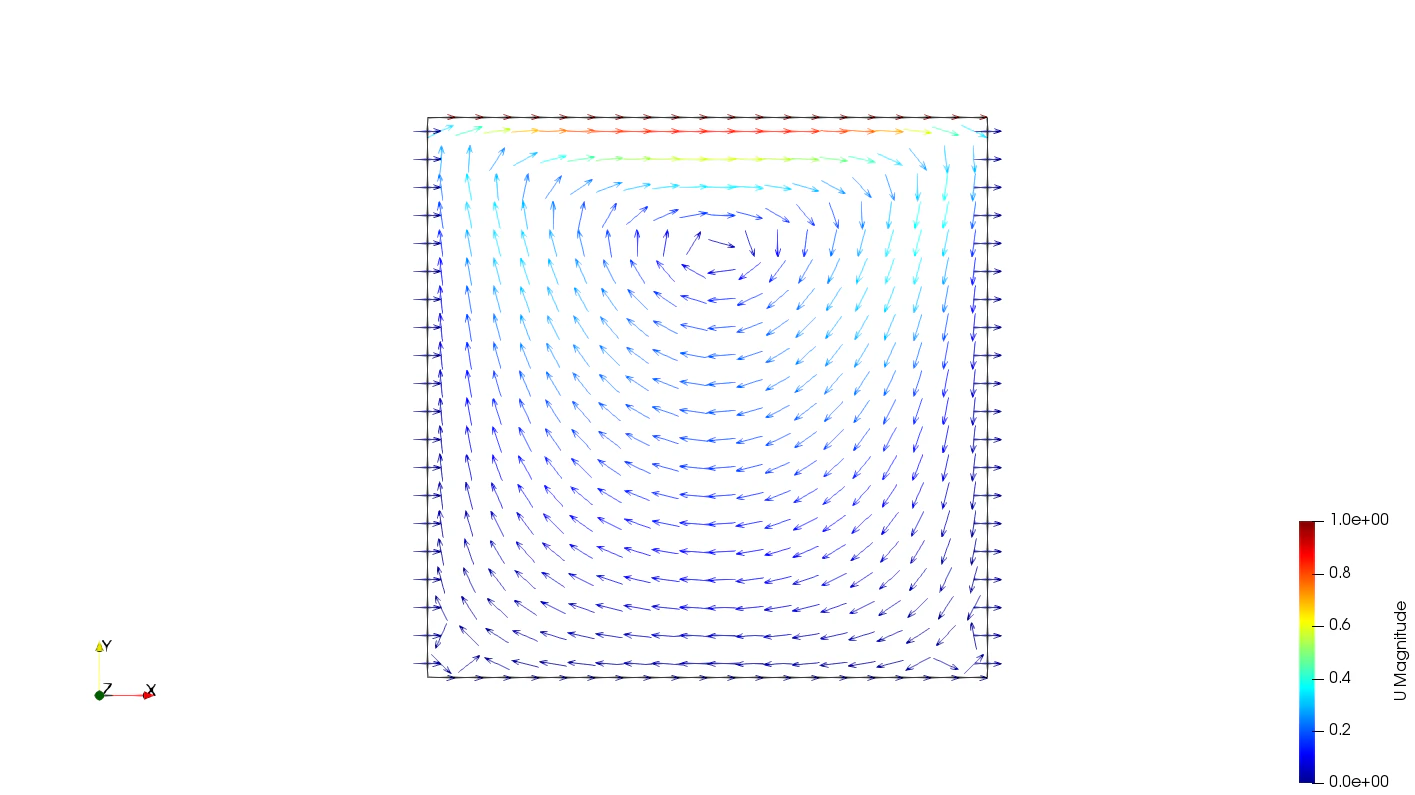

計算終了時 (0.5 sec) の速度ベクトルプロットを下図に示します。

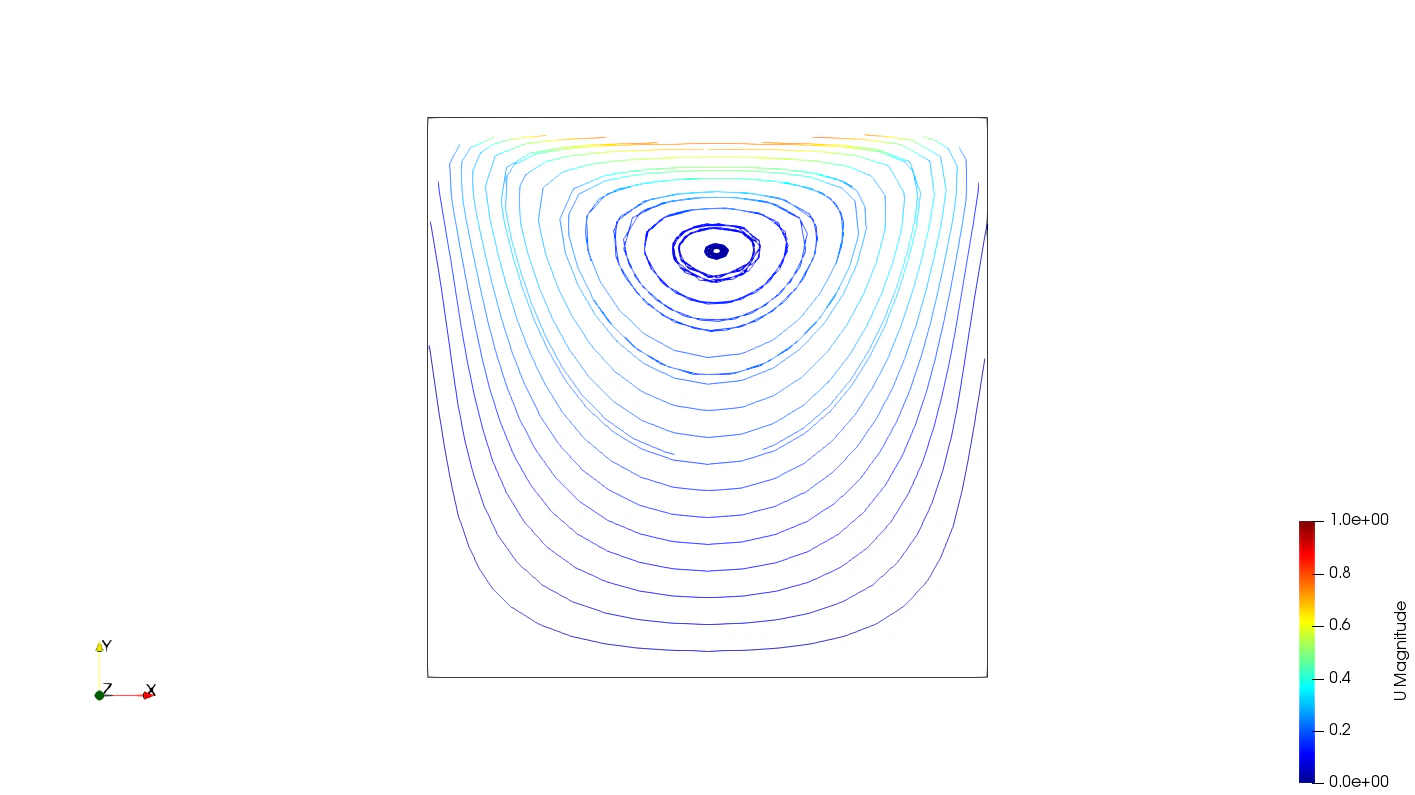

計算終了時 (0.5 sec) の流線を下図に示します。
実行コマンド
前処理 (Pre-processing)
run
cp -r $FOAM_TUTORIALS/incompressible/icoFoam/cavity/cavity .
cd cavity
メッシュ作成
blockMesh
アプリケーションの実行
icoFoam
後処理 (Post-processing)
paraFoam
計算時間
0.07 (sec), シングル, AMD Ryzen 7 3750H with Radeon Vega Mobile Gfx
