【4行LCD GUI設計・第5回】UIイベントと専用ハードウェアを分離する ― 小型LCD機器の「なんちゃってMVC」

Last updated at 2026-08-13Posted at 2026-08-04

はじめに

小型LCDを持つ組み込み機器では、画面のイベントハンドラからASICやFPGAのレジスタ操作を呼びたくなる場面がよくあります。

たとえば、Spinの値が変わったらレジスタへ書く、Buttonが押されたら設定を保存する、といった実装です。最初の1機種では短く書けますが、LCD、制御デバイス、通信方式が変わる機種展開では、画面コードまでハードウェア差分へ巻き込まれます。

私が実務で小型LCD向けUIを作ったときは、Widgetとイベントを共通化するだけでなく、LCD描画と装置機能の制御経路を分けました。

この記事では、その経験を一般化し、View、イベントハンドラ、機能サービス、ハードウェアアダプタへ分ける構成を示します。UI、ハードウェア制御、LCD描画の速度差と実機調整は、次回に独立して扱います。

この記事でいう「なんちゃってMVC」の範囲

特定のMVCフレームワークを移植したという意味ではありません。小さな組み込み環境で責務を分けた結果、MVCに似た境界になった、という程度の呼び方です。

本文とコードは、設計経験を説明するために新しく作成しました。実製品のレジスタ、通信コマンド、画面名、ソースコードは使用していません。

この記事は6本シリーズの5本目です。第2回・第3回でWidgetとイベントの土台を、第4回で物理キーを含めたUI設計を扱いました。型名はシリーズを通して共通で、第3回で置いたGuiDisplayPortが、ここで交換対象として本領を発揮します。

この記事でわかること

UIイベントからレジスタを直接操作する問題
1画面の中を「小さなMVC」として整理する方法
ハードウェア境界を、Ports and Adaptersに近い形で置く方法
GuiComboClass／GuiSpinClassのChange／Submit／Cancelを画面側へつなぐ書き方
LCDやASIC／FPGAが変わる機種展開への備え方
実機なしでUIロジックを試験するための境界

先に結論

Widgetのイベントハンドラが扱うのは、レジスタ値ではなく、「通信速度を1段階上げる」「現在の編集を確定する」といった装置機能の言葉にします。

UIとハードウェアの間に小さなインターフェースを置けば、次の2つを別々に交換できます。

LCDが変わる: GuiDisplayPortを交換する
ASIC／FPGAや制御方法が変わる: DeviceControlPortを交換する

2つの整理を混ぜない

先に用語を整理します。この記事では、性質の違う2つの整理を同時に行います。混ぜて説明されがちなので、分けて扱います。

	小さなMVC	Ports and Adaptersに近い境界
対象	1つの画面の内側	UIライブラリとハードウェアの間
目的	表示・操作・値の責務を分ける	実装を差し替え可能にする
現れ方	`GuiPage`派生の構造体メンバ	`GuiDisplayPort`、`DeviceControlPort`
交換単位	交換しない（画面ごとに書く）	機種ごと、テストごとに交換する

MVCは画面の中の整理、Ports and Adaptersは外との境界の置き方で、同じ概念ではありません。以降、前半で画面の中を、後半で外との境界を扱います。

レジスタへ直結したイベントハンドラ

最初は、次のようなコードでも動きます。

static void on_level_changed(GuiSpin *spin, int16_t candidate, void *user_data)
{
    uint32_t reg = fpga_read(REG_SIGNAL_CONFIG);

    (void)spin;
    (void)user_data;
    reg &= ~LEVEL_MASK;
    reg |= encode_level(candidate);
    fpga_write(REG_SIGNAL_CONFIG, reg);
}

しかし、この関数は多くの事情を知りすぎています。

UI上の値
レジスタのアドレス
ビット配置
値のエンコード方法
読み出し変更書き戻しの手順
FPGAが直接接続されているという構成

次機種で制御先が別のデバイスや別プロセスになれば、画面コードを書き換えることになります。

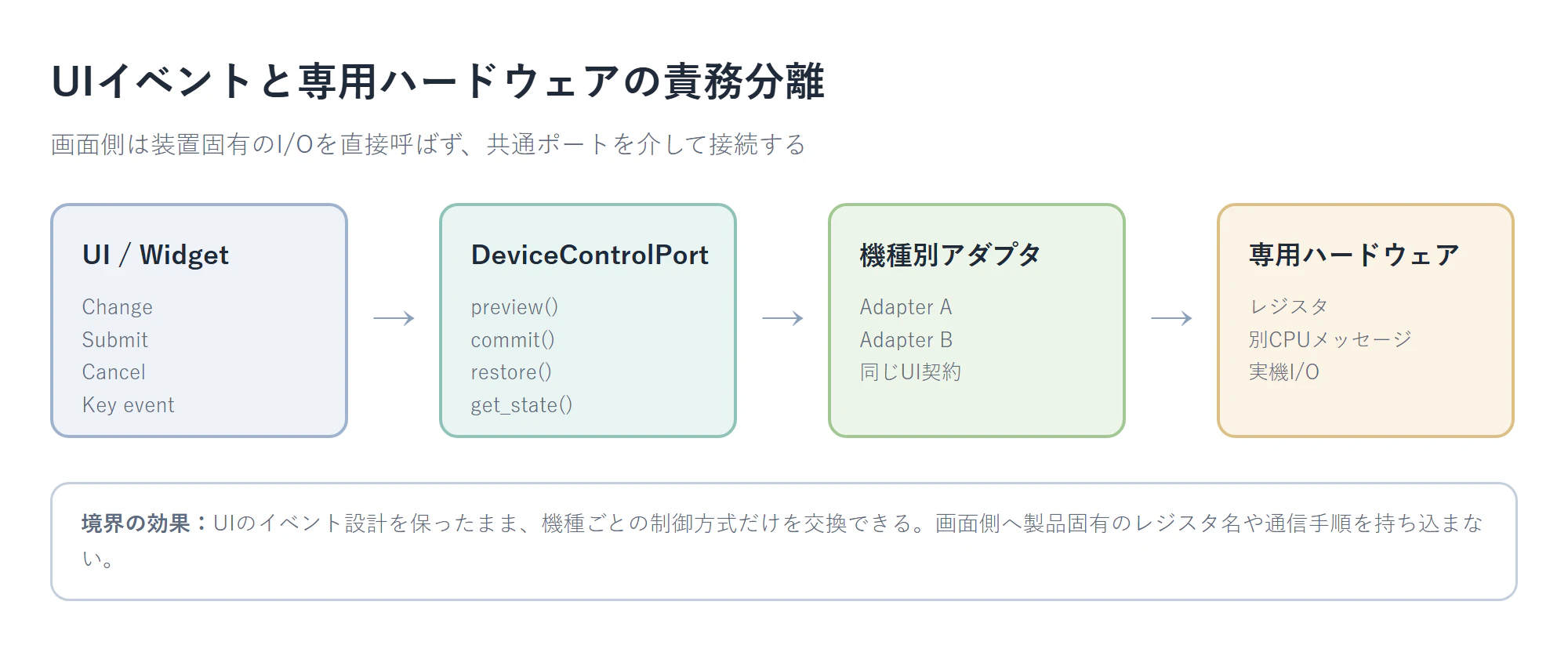

2本の経路を分ける

小型LCD機器には、大きく2本の経路があります。

表示の経路

Widgetの状態を、文字、カーソル、外字へ変換し、LCDへ描画する経路です。

Widget → GuiWidgetClassのshow → GuiDisplayPort → LCD Adapter → LCD

機能制御の経路

UI操作の意味を、装置の状態変更へ変換する経路です。

Widget → GuiComboClass／GuiSpinClassのchange・submit・cancel → 画面側ハンドラ → DeviceControlPort → Hardware Adapter → ASIC／FPGA

同じキー入力から始まっても、LCDへ何を描くかと、装置へ何を指示するかは別の責務です。2本の線は途中で交わりません。

画面の中を小さなMVCとして見る

1つの画面の内側を、次のように割り当てます。

役割	この設計での担当	実体
View	画面部品と描画	`GuiLabel`、`GuiButton`、`GuiCombo`、`GuiSpin`
Controller相当	Widgetイベントを装置機能へ翻訳する	`on_change`／`on_submit`／`on_cancel`ハンドラ
Model相当	確定値、編集中の値、編集開始時の値	`GuiCombo`／`GuiSpin`の`value`／`editing`／`original`

厳密なMVCへ合わせる必要はありません。境界を置く目的は、変更理由の異なるコードを分けることです。

注目したいのは、Model相当をわざわざ別の構造体にしていない点です。第2回のGuiComboとGuiSpinは、最初から3つの値を持っています。

/* 第2回で定義済み */
struct GuiSpin {
    GuiNamedItem named; /* 必ず先頭 */
    int16_t value;      /* 確定値 */
    int16_t editing;    /* 編集中の候補 */
    int16_t original;   /* 編集開始時のスナップショット */
    int16_t min;
    int16_t max;
    int16_t step;
    void (*on_change)(GuiSpin *spin, int16_t candidate, void *user_data);
    void (*on_submit)(GuiSpin *spin, int16_t value, void *user_data);
    void (*on_cancel)(GuiSpin *spin, int16_t original, void *user_data);
    void *user_data;
};

小さな画面では、Modelを別の層へ切り出すより、Widgetが自分の3値を持つ方が読みやすく、RAMも増えません。「なんちゃって」と呼んでいるのは、この割り切りのことです。

Change、Submit、Cancelを分ける

値を変更するWidgetでは、「画面上の値が変わった」と「設定を確定した」は同じではありません。

イベント	UI上の意味	装置側の意味
Change	候補値を動かした	必要なら一時的にプレビュー
Submit	Enterで確定した	確定値として反映、必要なら保存
Cancel	編集を取り消した	編集開始前の値へ復元

たとえば映像や音声に関する値は、操作中に結果を見聞きできる方が調整しやすいことがあります。その場合はChangeで一時反映します。

一方、ネットワーク設定や再起動を伴う値は、Changeでは画面内だけを更新し、Submitで初めて装置へ反映する方が安全です。

この3つは、第2回のクラス関数表に最初から並んでいます。

/* 第2回で定義済み */
typedef struct {
    GuiNamedItemClass parent_class; /* 必ず先頭 */
    void (*change)(GuiSpin *spin, int16_t candidate);
    void (*submit)(GuiSpin *spin);
    void (*cancel)(GuiSpin *spin);
} GuiSpinClass;

GuiComboClassも同じ形で、changeがuint8_t candidateを受け取ります。

クラス側のchange／submit／cancelは、Widget共通の処理（editingの更新、GUI_FLAG_DIRTYの設定、originalの巻き戻し）を行い、最後に画面側のon_change／on_submit／on_cancelを呼びます。この2段構えが、Viewと画面ハンドラの分かれ目です。

上下キーからハンドラまで

編集中のSpinで上キーを押したとき、呼び出しは次の順にたどります。

gui_page_dispatch_key_down()が、選択中のWidgetへkey_downを渡す
GuiSpinClassが継承したkey_downが、編集中なのでGUI_KEY_UPを消費する
klass->change(spin, spin->editing + spin->step)を呼ぶ
changeの実装がeditingを範囲内へ丸め、GUI_FLAG_DIRTYを立てる
spin->on_change(spin, spin->editing, spin->user_data)を呼ぶ
画面側のハンドラがDeviceControlPortのプレビューを呼ぶ
制御が戻り、gui_page_repaint()がDIRTYなWidgetだけを描き直す

キーが消費されたので、フォーカスは動きません（第3回のディスパッチャの分岐です）。

UIから見えるハードウェア境界

ここからが後半、Ports and Adaptersに近い部分です。

公開用の例では、UIが使う装置機能を次のように定義します。GuiDisplayPortと同じ「関数表＋context」の形にそろえます。

typedef struct {
    bool (*load_rate)(void *context, uint8_t *value);
    bool (*preview_rate)(void *context, uint8_t value);
    bool (*commit_rate)(void *context, uint8_t value);
    bool (*restore_rate)(void *context, uint8_t value);
} DeviceControlPortOps;

typedef struct {
    const DeviceControlPortOps *ops;
    void *context;
} DeviceControlPort;

UIは、対象がメモリマップドI/Oなのか、別プロセスへのメッセージなのかを知りません。

contextを渡す形にしておくと、グローバル変数へ固定せず、実機アダプタとテスト用モックを同じ関数形で扱えます。

イベントハンドラは翻訳に徹する

画面側のハンドラは、Widgetイベントを装置機能へ翻訳します。シグネチャは第2回のGuiCombo／GuiSpinのメンバどおりです。

typedef struct {
    GuiPage page;   /* 必ず先頭 */
    GuiLabel title;
    GuiCombo rate;
    GuiSpin  level;
    GuiButton apply;
    DeviceControlPort device;
    bool allow_live_preview;
    bool preview_applied;
} SettingsPage;

static void rate_on_change(GuiCombo *combo, uint8_t candidate, void *user_data)
{
    SettingsPage *sp = (SettingsPage *)user_data;

    (void)combo;
    if (!sp->allow_live_preview) {
        return;
    }
    if (sp->device.ops->preview_rate(sp->device.context, candidate)) {
        sp->preview_applied = true;
    }
}

static void rate_on_submit(GuiCombo *combo, uint8_t value, void *user_data)
{
    SettingsPage *sp = (SettingsPage *)user_data;

    (void)combo;
    (void)sp->device.ops->commit_rate(sp->device.context, value);
    sp->preview_applied = false;
}

static void rate_on_cancel(GuiCombo *combo, uint8_t original, void *user_data)
{
    SettingsPage *sp = (SettingsPage *)user_data;

    (void)combo;
    if (sp->preview_applied) {
        (void)sp->device.ops->restore_rate(sp->device.context, original);
        sp->preview_applied = false;
    }
}

ここにはレジスタのビット位置も、IPCのメッセージ番号もありません。user_dataに画面自身を渡しているので、グローバル変数も要りません。

Cancelで戻す範囲を決める

取消処理で戻す対象は、画面表示だけとは限りません。

Widgetの表示値（editingをoriginalへ戻す。これはクラス側のcancelが行う）
一時反映したハードウェア状態（画面側のon_cancelが行う）
複数項目の組み合わせ

ハードウェアへプレビュー反映した後に画面値だけ戻すと、表示と実機が食い違います。

反対に、まだハードウェアへ反映していない値に対して復元I/Oを行うのも無駄です。preview_appliedのような状態を持ち、必要な場合だけ復元します。

Pageの表示前イベントで状態を読み込む

画面を開くたびに、前回表示時の値をそのまま使えるとは限りません。別の操作経路や装置側の状態変化があるためです。

第3回で用意したGuiPageClass.before_showからDeviceControlPortを呼び、最初の描画前に現在値を読み込みます。

static void settings_before_show(GuiPage *page)
{
    SettingsPage *sp = (SettingsPage *)page;
    uint8_t current;

    if (sp->device.ops->load_rate(sp->device.context, &current)) {
        sp->rate.value    = current;
        sp->rate.editing  = current;
        sp->rate.original = current;
    }
    sp->preview_applied = false;
}

value、editing、originalを同じ値へそろえてから描画することで、表示、編集候補、取消時の戻り先が同じ時点から始まります。

画面固有のGuiPageClassはstatic constで定義し、before_showだけを差し替えます。クラス関数表をROMへ置くための初期化子は、公開用サンプルのGUI_PAGE_WIDGET_CLASS_INITIALIZERへまとめています。第2回で示した二重の先頭埋め込みにより、GuiPage *から画面固有のSettingsPage *へ戻せます。

ハードウェアアダプタへ閉じ込めるもの

次の情報は、UI側へ漏らさずアダプタ内部へ閉じ込めます。

レジスタアドレスとビット配置
エンディアン
読み出し変更書き戻し
デバイスファイル
ioctlやIPCメッセージ
タイムアウトとリトライ
機種別の値変換
排他制御

UIへ返すエラーも、必要に応じて「読込失敗」「範囲外」「装置応答なし」程度の論理エラーへ変換します。

LCDが変わる場合

LCDの差はGuiDisplayPortの下へ閉じ込めます。第3回と同じ定義です。

/* 第3回で定義済み。シリーズ共通。 */
typedef struct {
    void (*clear)(void *context);
    void (*draw_text)(void *context, uint8_t x, uint8_t y, const char *text);
    void (*draw_icon)(void *context, uint8_t x, uint8_t y, GuiIcon icon);
    void (*flush)(void *context);
} GuiDisplayPortOps;

typedef struct {
    const GuiDisplayPortOps *ops;
    void *context;
} GuiDisplayPort;

キャラクタLCDから小型グラフィックLCDへ変わる場合、文字セル座標を完全に共通化できるとは限りません。それでもWidgetイベント、編集モデル、装置制御ポートをそのまま残せれば、変更範囲を表示側へ寄せられます。

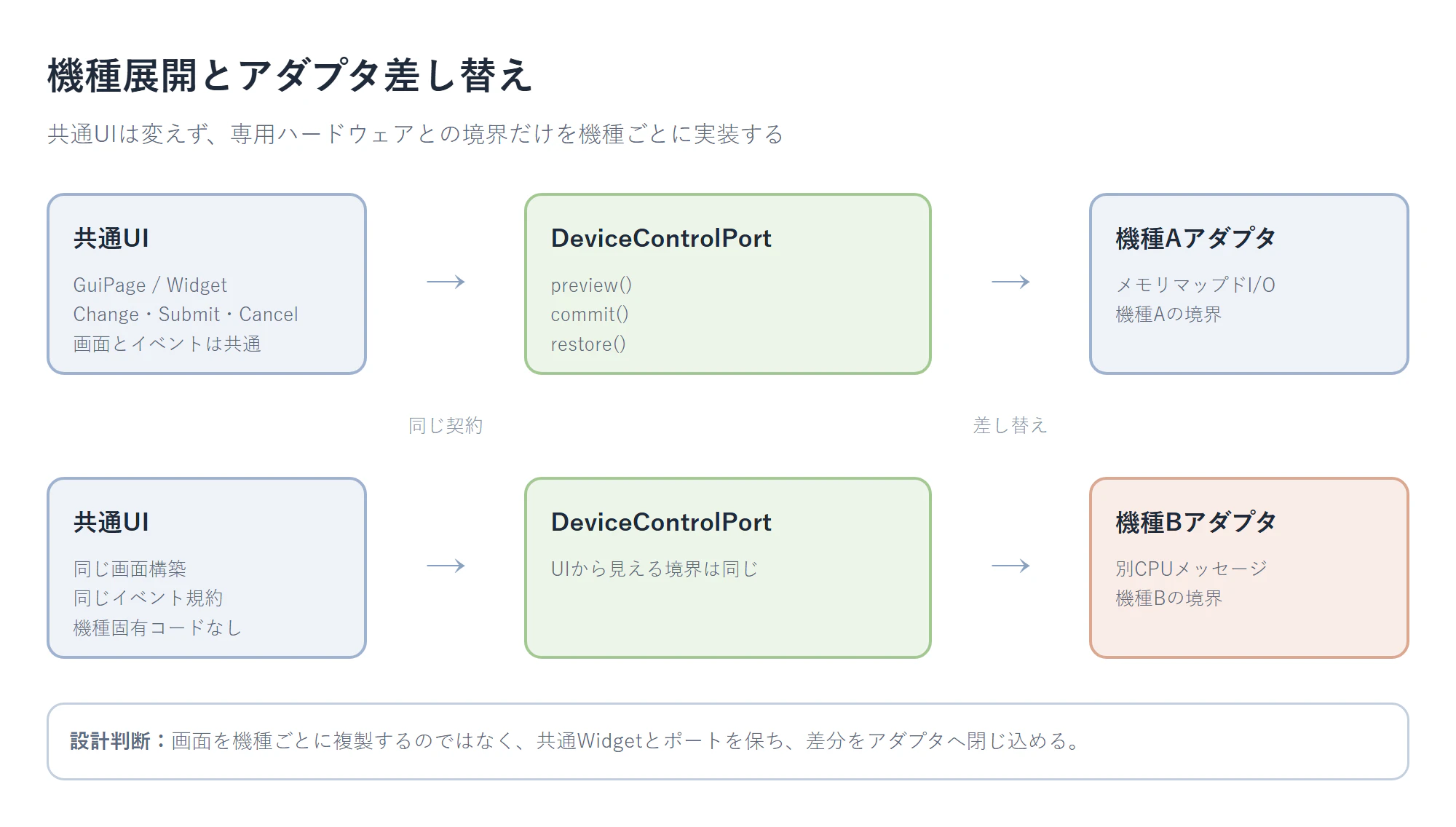

ASICやFPGAが変わる場合

機種AはメモリマップドI/O、機種Bは別CPUへのメッセージで制御する、とします。

両方が同じDeviceControlPortOpsを実装すれば、画面側は共通です。

完全に無変更で機種展開できるとは限りません。装置機能そのものが変われば、画面とインターフェースも変わります。

狙いは差分をゼロにすることではなく、差分がどの層に属するかを明確にすることです。

モックでUIを先に試験する

2つのポートを差し替えられると、PC上で次の確認ができます。

GuiDisplayPortを20文字×4行のテキストバッファへ描画する
DeviceControlPortをメモリ上のモックへ差し替える
キーイベント列を順番に投入する
Changeでプレビューが呼ばれたか確認する
Submitで確定値が残るか確認する
Cancelで元の値とハードウェア状態へ戻るか確認する

実機I/Oが必要な試験は残りますが、フォーカス移動や編集状態のバグを、実機完成前に見つけやすくなります。

シリーズの公開用サンプルは、まさにこの構成でPC上のgccだけを使って動きます。画面出力はテキストで、>がカーソル、*が編集中、#が操作不可を表します。

+--------------------+
|Device Settings     |
|>Rate:115k [Apply]  |
| Lvl:5     Port:P1  |
|                    |
+--------------------+

分けすぎないための基準

小さな機器へWebアプリと同じ数の層を持ち込む必要はありません。

次のどれかに当てはまる境界だけを置きます。

機種によって実装が変わる
実機なしで試験したい
変更と確定を分ける必要がある
画面とハードウェアで担当者や変更理由が異なる
1つの機能を複数の操作経路から使う

1画面、1機種、使い捨ての評価コードなら、直接呼び出しの方が読みやすい場合もあります。

メリット

LCD変更と制御デバイス変更を別々に扱える
UIコードへレジスタ定義が広がらない
Change／Submit／Cancelの意味が揃う
実機なしで画面ロジックを試験しやすい
別の操作経路から同じ装置機能を再利用できる
機種差分をアダプタへ集めやすい

デメリット

小規模な機器では関数ポインタと型が増える
どこまでを装置機能として抽象化するか判断が必要になる
非同期処理では完了通知とエラー表示の設計が増える
アダプタが単なる巨大ラッパーになると効果が薄い
ハードウェア差が大きすぎる場合、共通インターフェースが不自然になる

まとめ

小型LCD向けUIライブラリの役割は、画面部品を再利用することだけではありません。

画面の中は、View（Widget）、Controller相当（ハンドラ）、Model相当（value／editing／original）の小さなMVCとして見る
外との境界は、GuiDisplayPortとDeviceControlPortという交換可能なポートとして置く
UIイベントを装置機能の言葉へ翻訳する
レジスタやIPCをHardware Adapterへ閉じ込める
Change、Submit、Cancelで一時変更と確定を分ける
before_showで装置の現在状態を読み込む

特定ハードウェアと密になりやすい組み込み機器でも、UIと制御の間へ小さな境界を置くことで、機種展開時の変更を局所化できます。

私はこれを厳密なMVCとは呼びません。ただ、Viewと装置制御を直結させず、イベントハンドラを翻訳役にした設計は、小型機器でも十分に効果がありました。

次回は、UI、専用ハードウェア、LCDの速度差をどう操作感として整えたかを扱います。長押し加速、キーを離したときの確定、LCD画面切り替えの間合いを、実機で調整した経験です。
