circuitjsの作法 その32

概要

circuitjsを調査してみた。
練習問題やってみた。

練習問題

リレーで、発振回路を作れ。

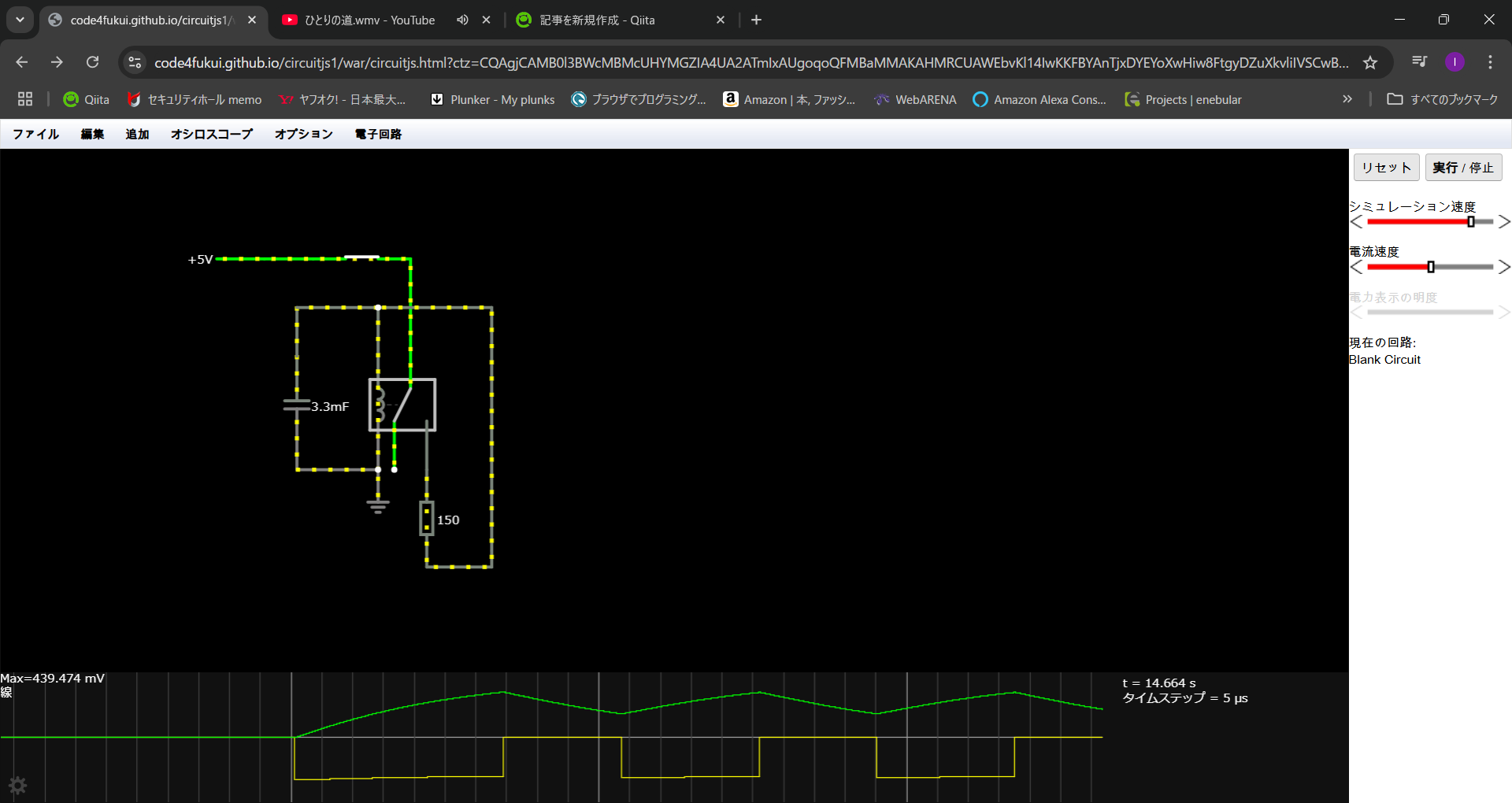

写真

ネットリスト

$ 1 0.000005 54.00526672067058 50 5 50 5e-11
178 416 192 416 320 6 1 0.2 0.014156693858658753 0.05 1000000 0.02 20 0.015 0.005 0
r 432 320 432 416 0 150
g 384 320 384 352 0 0
R 272 112 208 112 0 0 40 5 0 0 0.5
w 416 112 416 192 0
w 384 192 384 160 0
w 384 160 496 160 0
w 496 160 496 400 0
w 496 400 496 416 0
w 432 416 496 416 0
c 304 208 304 304 0 0.0033 0.31678816098247253 0.001
w 304 208 304 160 0
w 304 160 384 160 0
w 304 304 304 320 0
w 304 320 384 320 0
w 272 112 320 112 0
s 320 112 416 112 0 0 false
o 6 64 0 4099 0.625 0.05 0 2 6 3

以上。
