circuitjsの作法 その13

概要

circuitjsを調査してみた。
練習問題やってみた。

練習問題

8bit、シフトレジスタ回路を作れ。

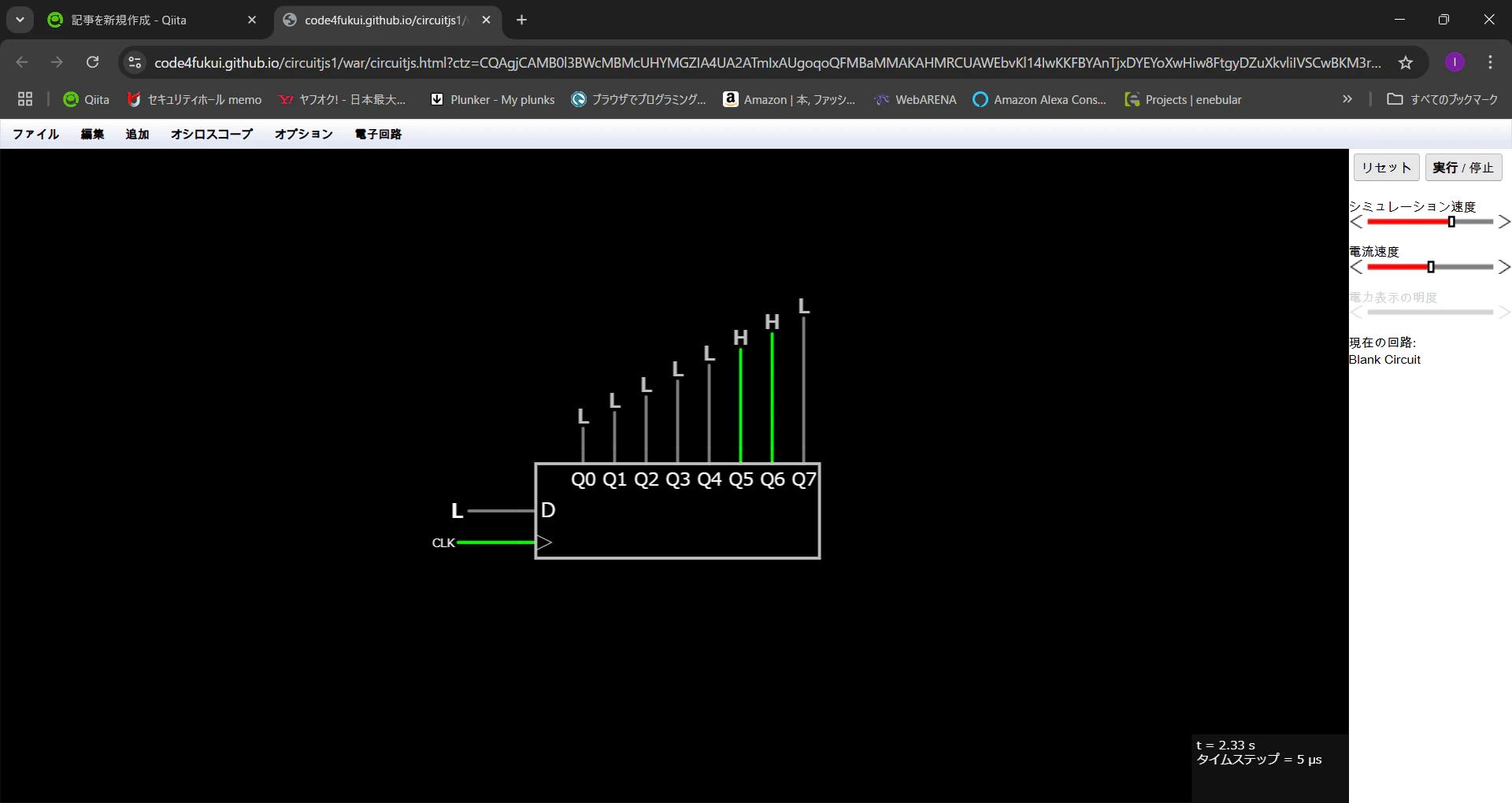

写真

ネットリスト

$ 1 0.000005 10.20027730826997 50 5 50 5e-11
189 528 336 704 336 0 8 0
L 528 368 464 368 0 0 false 5 0
M 592 304 592 272 0 2.5
M 624 304 624 256 0 2.5
M 656 304 656 240 0 2.5
M 688 304 688 224 0 2.5
M 720 304 720 208 0 2.5
M 752 304 752 192 0 2.5
M 784 304 784 176 0 2.5
M 816 304 816 160 0 2.5
R 528 400 448 400 1 2 100 2.5 2.5 0 0.5

以上。
