circuitjsの作法 その14

概要

circuitjsを調査してみた。
練習問題やってみた。

練習問題

10bit、リングカウンタ回路を作れ。

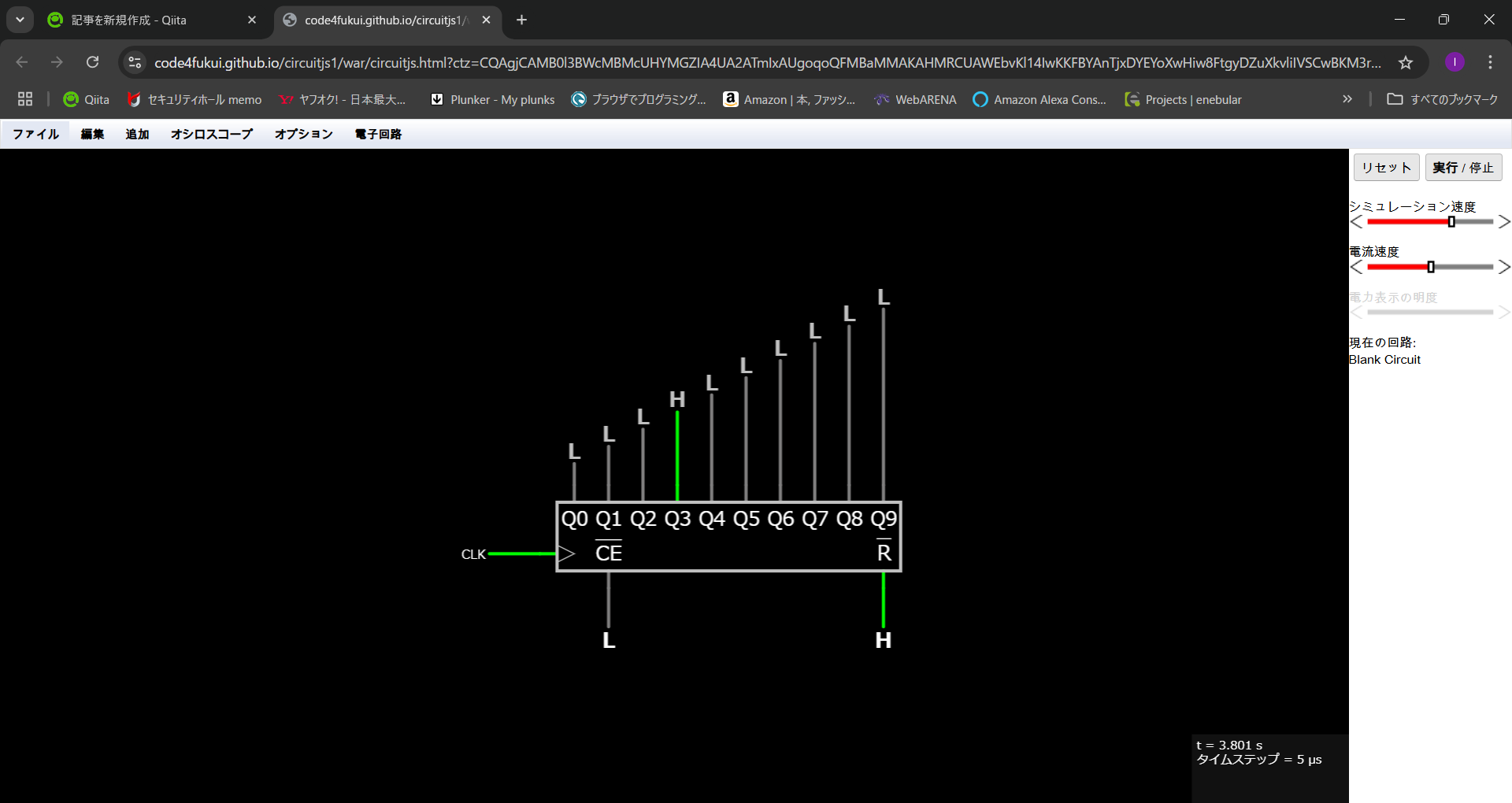

写真

ネットリスト

$ 1 0.000005 10.20027730826997 50 5 50 5e-11
163 528 352 576 352 2 10 0 5 0 0 0 0 0 0 0 0
R 528 384 464 384 1 2 100 2.5 2.5 0 0.5
L 592 416 592 464 0 0 false 5 0
M 560 320 560 288 0 2.5
M 592 320 592 272 0 2.5
M 624 320 624 256 0 2.5
M 656 320 656 240 0 2.5
M 688 320 688 224 0 2.5
L 848 416 848 464 0 1 false 5 0
M 720 320 720 208 0 2.5
M 752 320 752 192 0 2.5
M 784 320 784 176 0 2.5
M 816 320 816 160 0 2.5
M 848 320 848 144 0 2.5

以上。
